Levage dans différente position grue


Post new topic   Reply to topic    Technique-TP Forum Index -> Materiels-TP -> Manutention - Grue
Previous topic :: Next topic
Author Message
Arfak


Offline

Joined: 16 Sep 2019
Posts: 6
Localisation: Ermont

PostPosted: Mon 11 Nov 2019 - 23:28    Post subject: Levage dans différente position grue Reply with quote

PublicitéSupprimer les publicités ?

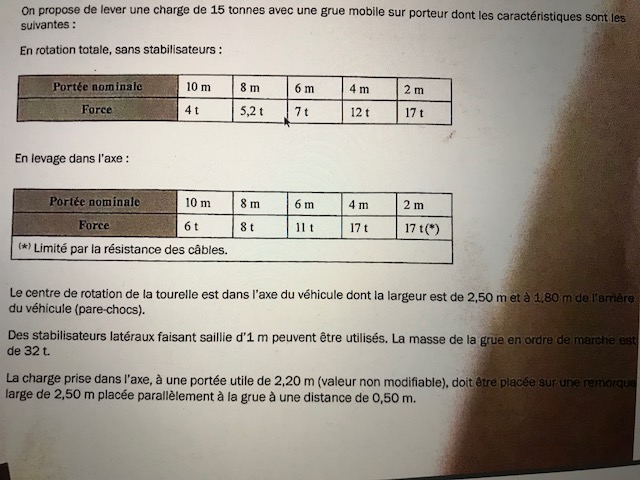

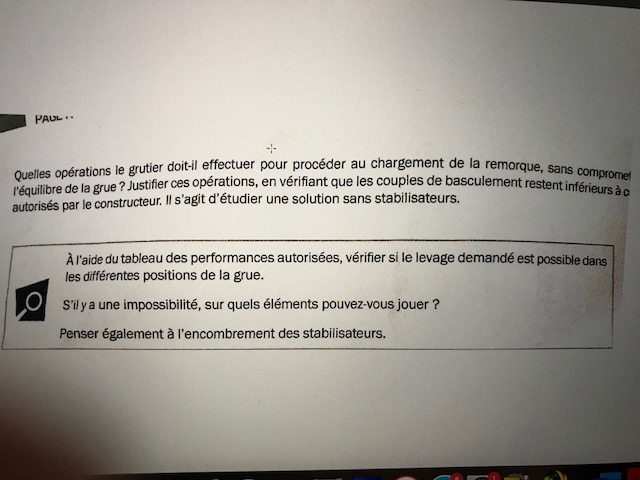

Bonjour étant complètement novice dans le grutage je me permet de vous faire parvenir un devoir
si certain d'entre vous pourrais m'aidez pour comprendre je vous en remercie
cordialement







Back to top
Dam's du 42


Offline

Joined: 23 Sep 2018
Posts: 346
Localisation: Saint Etienne

PostPosted: Wed 20 Nov 2019 - 06:41    Post subject: Levage dans différente position grue Reply with quote

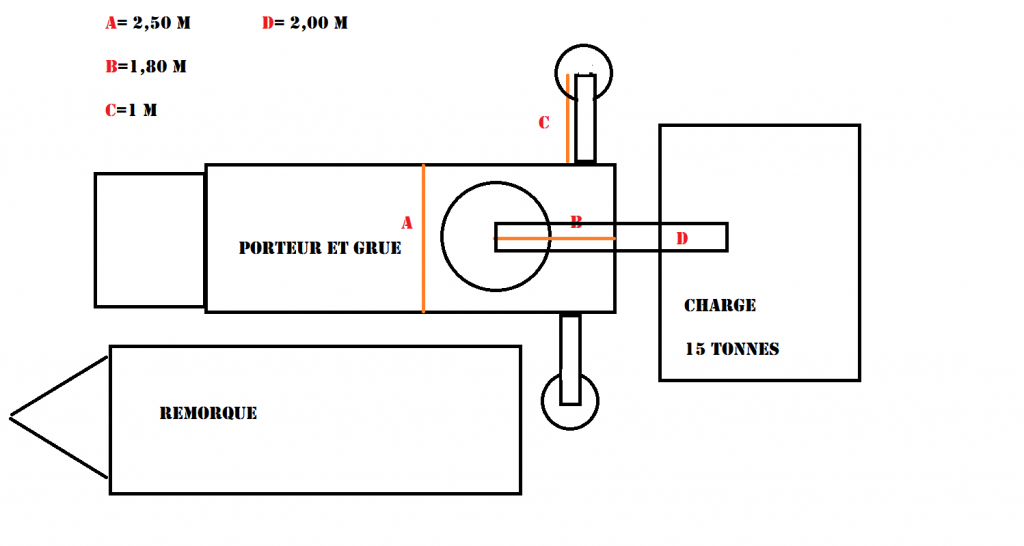

Voilà déjà un schéma de la situation. enfin je me placerai ainsi pour utiliser la grue.
Une grue, un camion, je me suis senti un peu obligé de t'aider (enfin avec mes capacités).





capacité:
17 tonnes à deux mètres,


levage à effectuer:
15 tonnes à 2.20 mètres


De mon point de vue, c'est réalisable mais avec stabilisateurs [dans la réalité, je ne connais de grue auxiliaire qui fonctionne sans les stabilisateurs].


Bon courage...

_________________






Back to top
fredmeca


Offline

Joined: 26 Dec 2012
Posts: 1,003
Localisation: sud est

PostPosted: Wed 20 Nov 2019 - 20:57    Post subject: Levage dans différente position grue Reply with quote


_________________



Fredmeca


Back to top
Arfak


Offline

Joined: 16 Sep 2019
Posts: 6
Localisation: Ermont

PostPosted: Wed 20 Nov 2019 - 21:20    Post subject: Levage dans différente position grue Reply with quote

Bonjour

Enorme;


Le schéma est juste parfais pour m'aider je visualise le manoeuvre
merci beaucoup


Back to top
fredmeca


Offline

Joined: 26 Dec 2012
Posts: 1,003
Localisation: sud est

PostPosted: Wed 20 Nov 2019 - 21:26    Post subject: Levage dans différente position grue Reply with quote

On a quand même de sacrés spécialistes !!!
_________________



Fredmeca


Back to top
Dam's du 42


Offline

Joined: 23 Sep 2018
Posts: 346
Localisation: Saint Etienne

PostPosted: Fri 22 Nov 2019 - 05:48    Post subject: Levage dans différente position grue Reply with quote

Merci, mais comme beaucoup ici, ça part de l'envie de transmettre le savoir que les "anciens" m'ont donné puis que serait la passion sans plaisir et partage?


Au fond, je voulais faire le schéma justement pour que tu visualises la situation mais te laissé "cogité" pour que tu comprennes un peu quand même. Désolé pour la qualité, je ne voulais pas me creuser la tête à 06h00 du mat', il m'a fallu un moment pour arriver à le mettre sur "papier"


Puis ce problème, je le vis presque quotidiennement. Ma grue est "trop courte"












La lame, pèse, d'après mon estimation entre 8 et 9 tonnes sans les bras (et aussi la capacité de la grue.


Sous un autre angle





A "ras le camion", elle lève 10'800 kg et à 11 m 50, je crois que c'est 3750 kg.

_________________
