Le barrage de " La Romaine 2 " est un barrage dit en remblais.

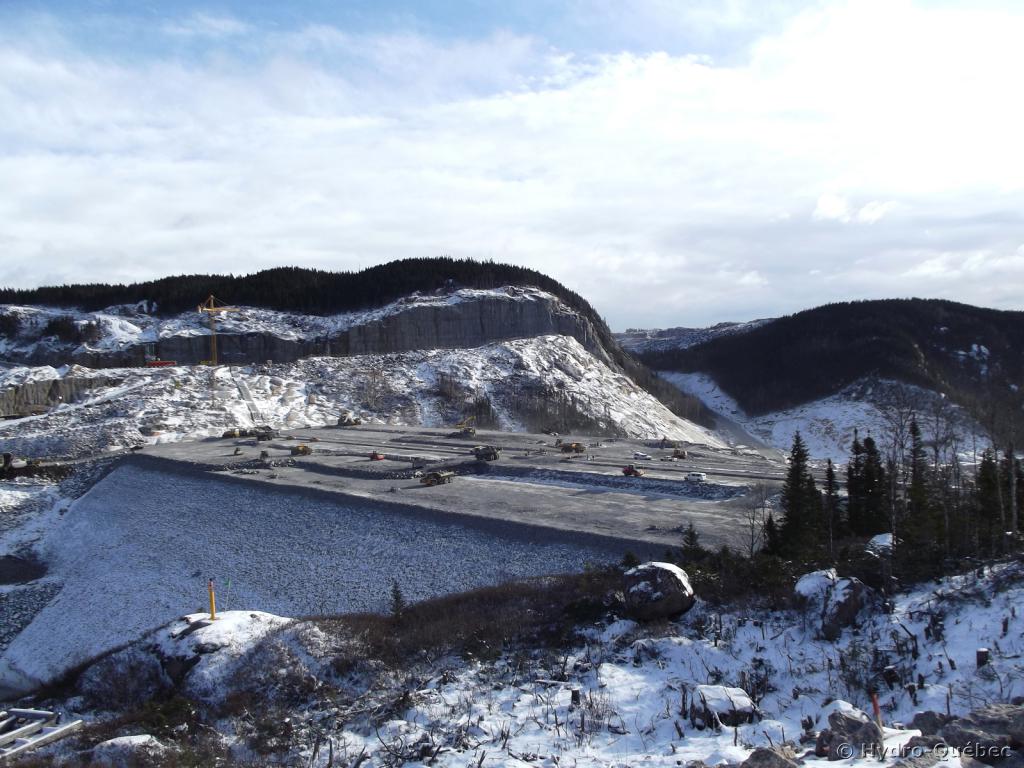

Un noyau en béton asphaltique en son centre augmente son étanchéité.

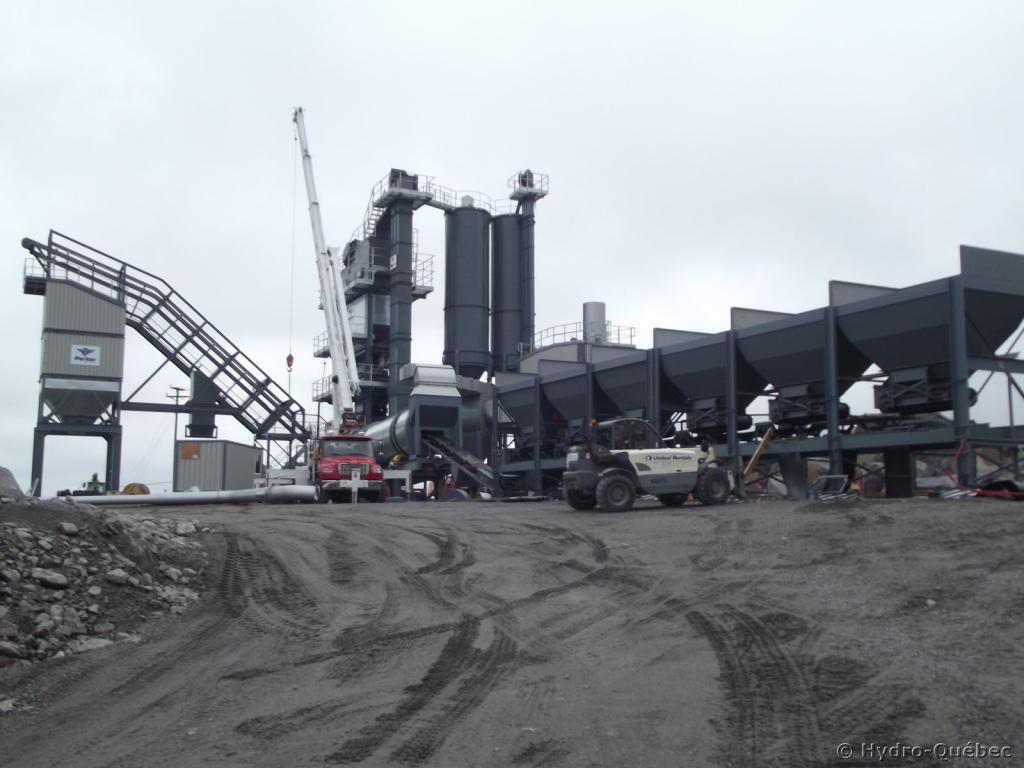

L'usine de béton asphaltique :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Dim 12 Juil 2015 - 17:39    Sujet du message: Les grands chantiers Québécois Répondre en citant

Le barrage " La Romaine 2 " fait 109 mètres de hauteur pour 496 de longueur.

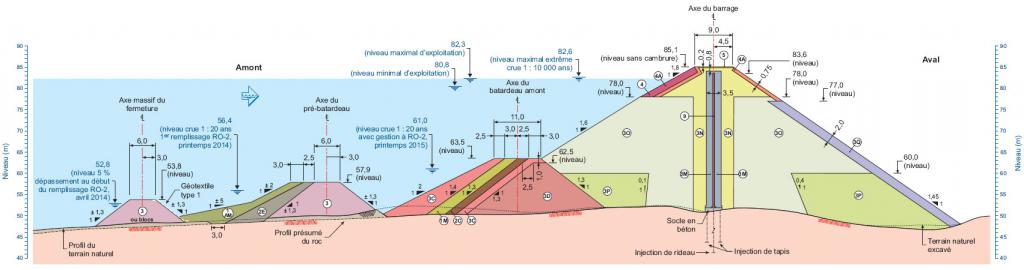

Schéma des différentes couches de matériaux :

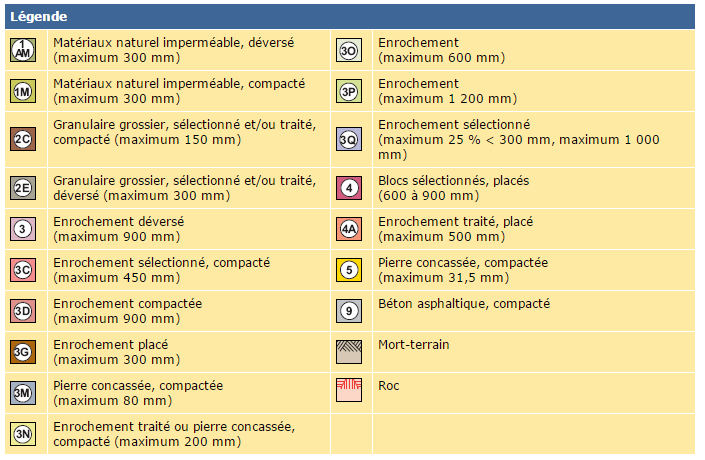

Légende des matériaux :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Dim 12 Juil 2015 - 17:42    Sujet du message: Les grands chantiers Québécois Répondre en citant

La construction du barrage :


Le barrage à nécessité 4 320 000 M3 de matériaux :










Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Dim 12 Juil 2015 - 17:44    Sujet du message: Les grands chantiers Québécois Répondre en citant

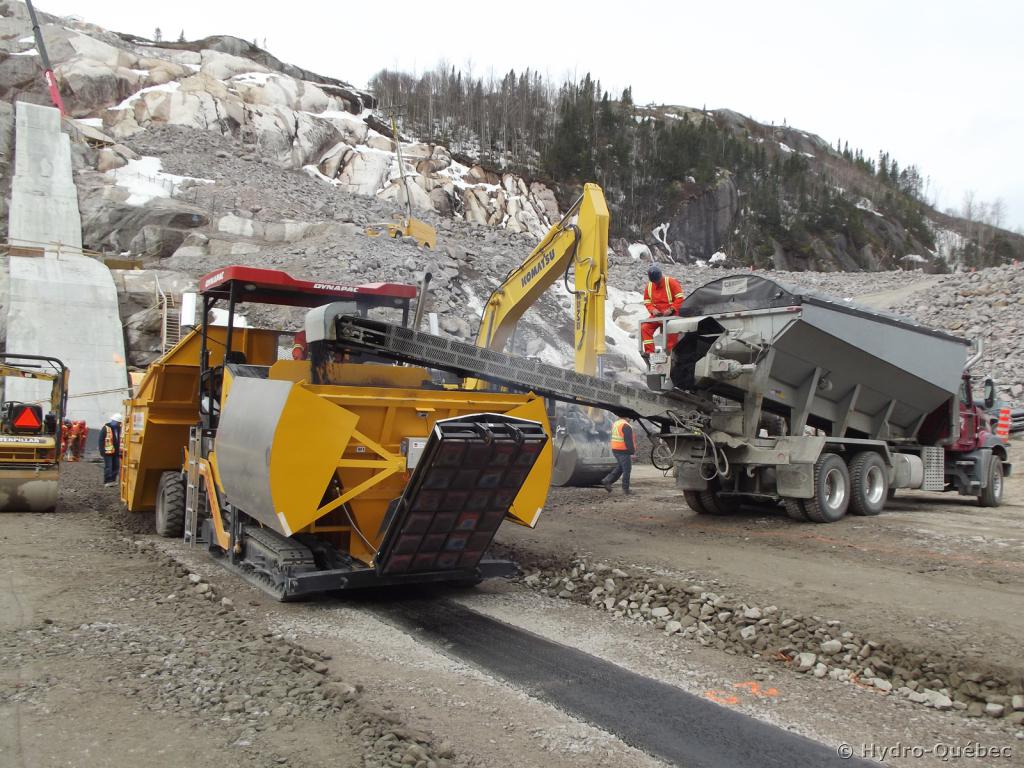

Exemple de mise en place du noyau en béton asphaltique poser à l'aide d'un finisseur modifier :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Dim 12 Juil 2015 - 17:54    Sujet du message: Les grands chantiers Québécois Répondre en citant

En plus du barrage, le réservoir de 86 Km² nécessite 6 digues.


A1 : Hauteur : 31 mètres, longueur : 144 mètres, volume : 83 280 M3


B2 : Hauteur : 26 mètres, longueur : 140 mètres, volume : 69 935 M3


C2 : Hauteur : 4 mètres, longueur : 30 mètres, volume : 600 M3 ( cette digue est un muret en béton )


D2 : Hauteur : 45 mètres, longueur : 728 mètres, volume : 709 475 M3


E2 : Hauteur : 38 mètres, longueur 407 mètres, volume : 208 820 M3


F2 : Hauteur : 80 mètres, longueur 423 mètres, volume : 2 205 000 M3


Le volume total des 6 digues est de 3 Millions 698 M3.





Dernière édition par Mtl-40 le Dim 12 Juil 2015 - 17:57; édité 1 fois
Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Dim 12 Juil 2015 - 17:55    Sujet du message: Les grands chantiers Québécois Répondre en citant

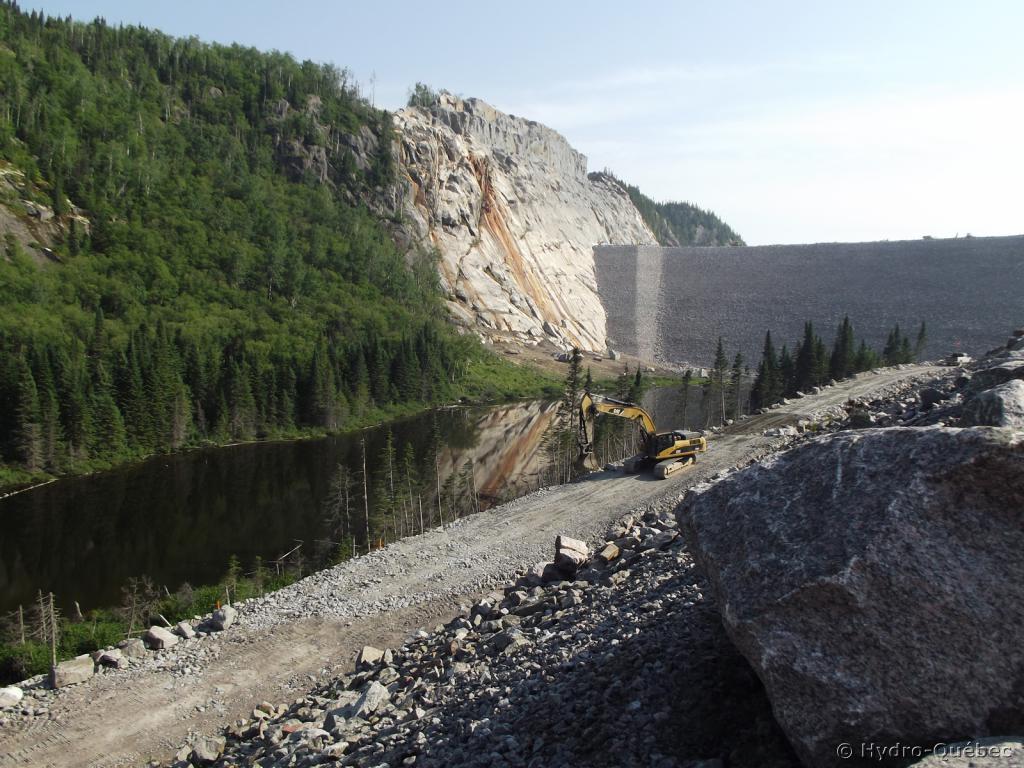

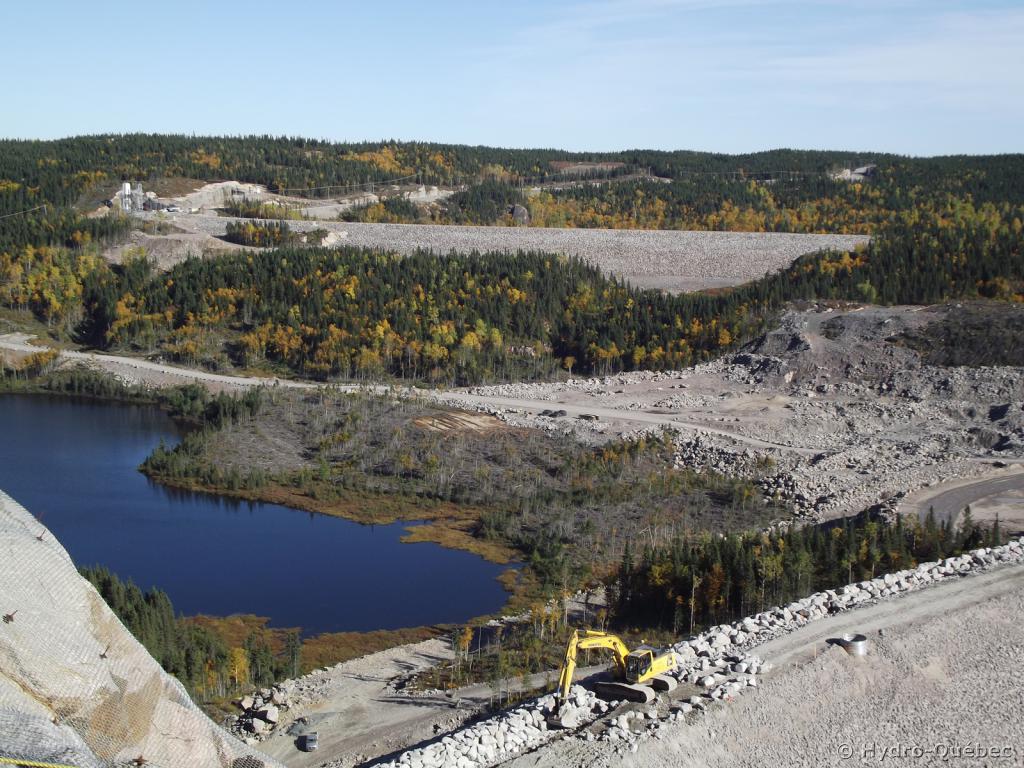

Digues D2 en arrière plan :

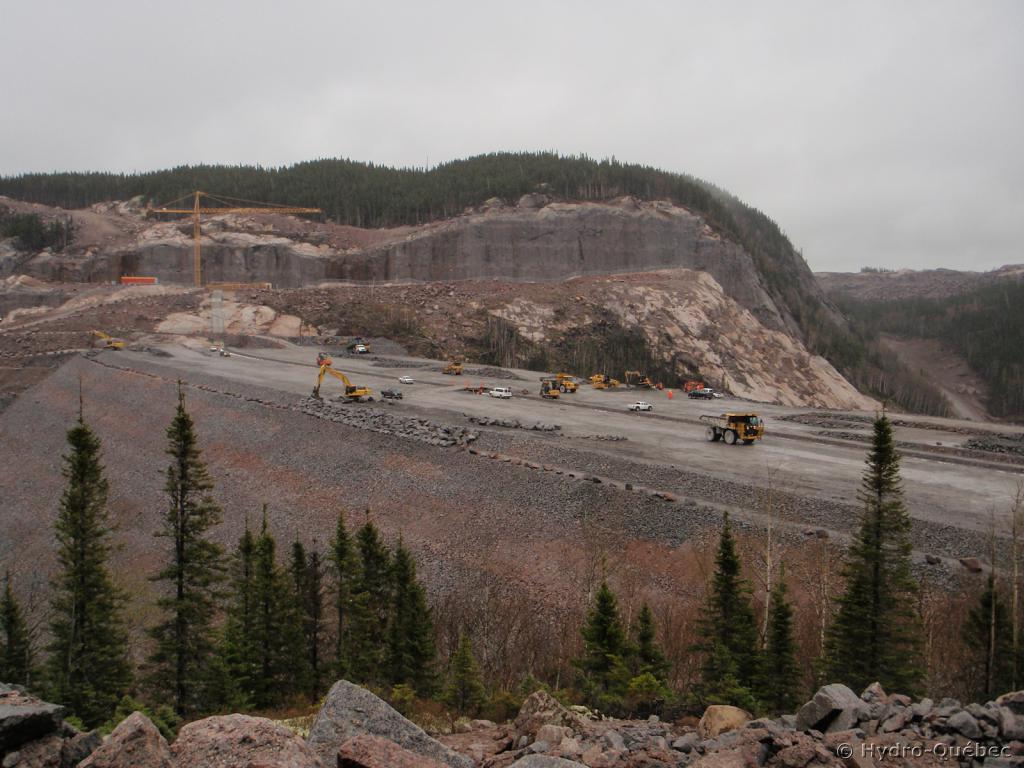

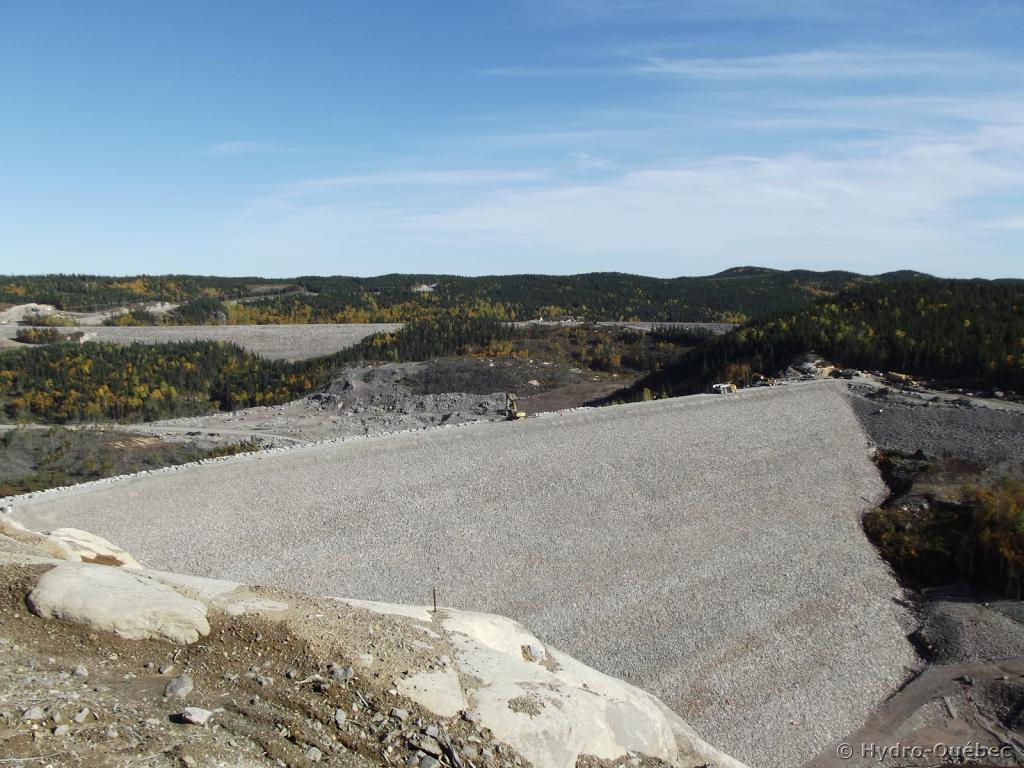

Digue F2 :

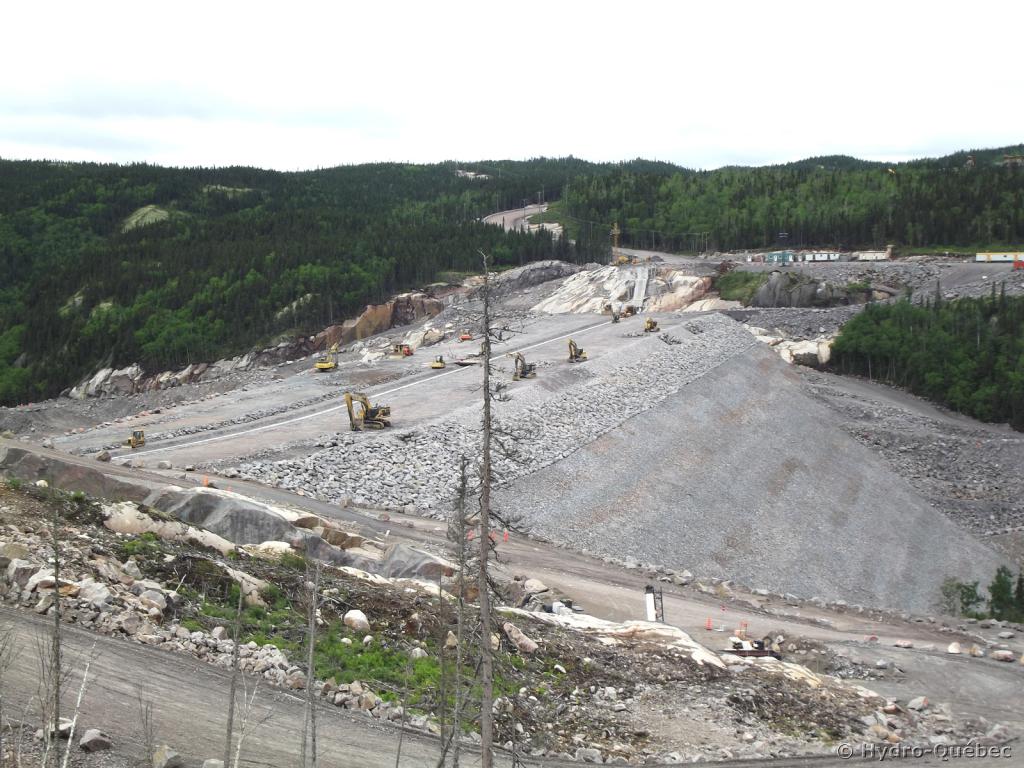

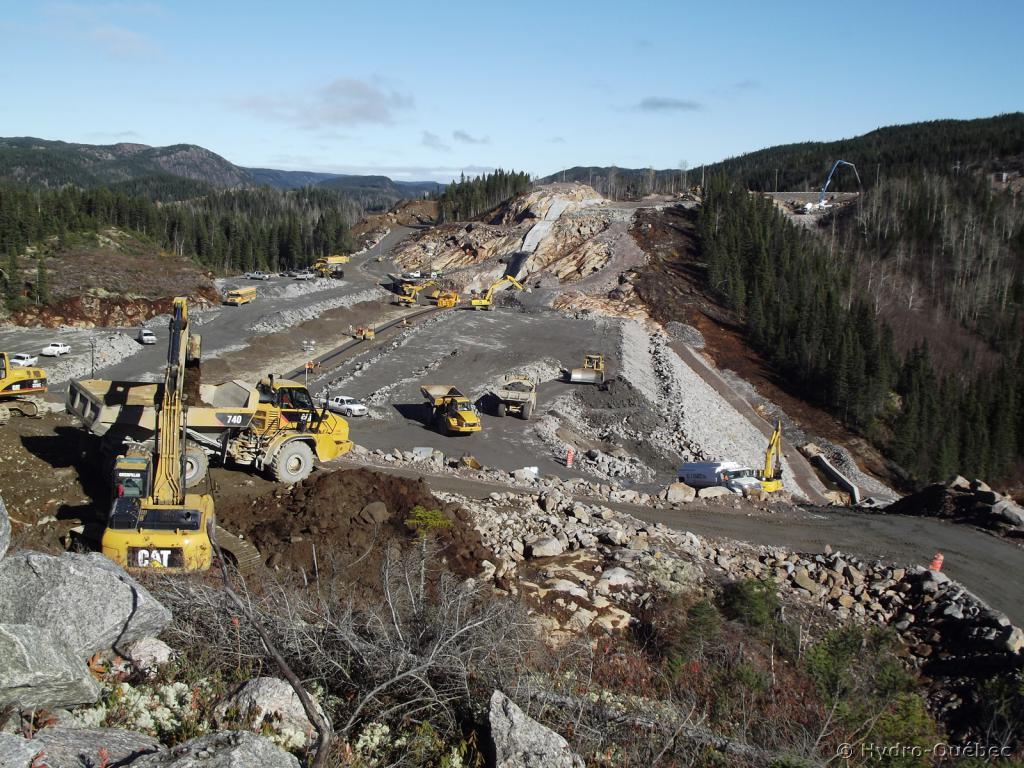

Remblais sur la digue D2 :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Dim 12 Juil 2015 - 17:56    Sujet du message: Les grands chantiers Québécois Répondre en citant

La digue F2 avec un superbe cadre en prime  Okay




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Dim 12 Juil 2015 - 18:06    Sujet du message: Les grands chantiers Québécois Répondre en citant

Chaque digues et le barrage à un noyau en béton asphaltique et des socles sur chaque flancs eux aussi bétonner.

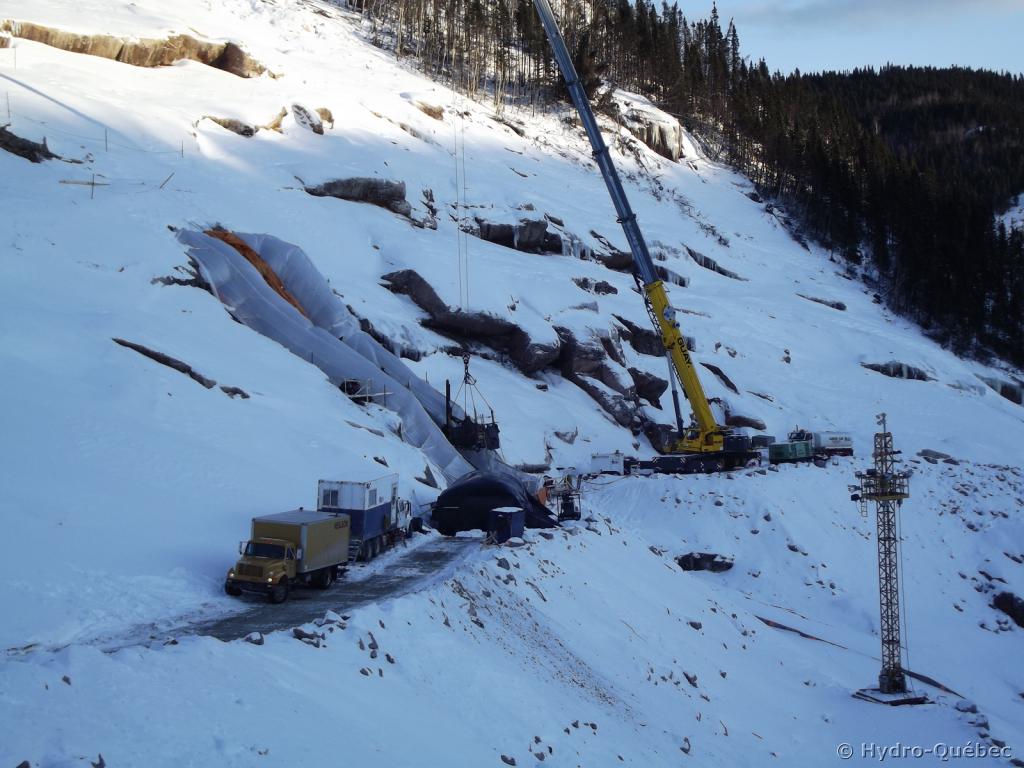

Travaux de consolidation d'un socle :

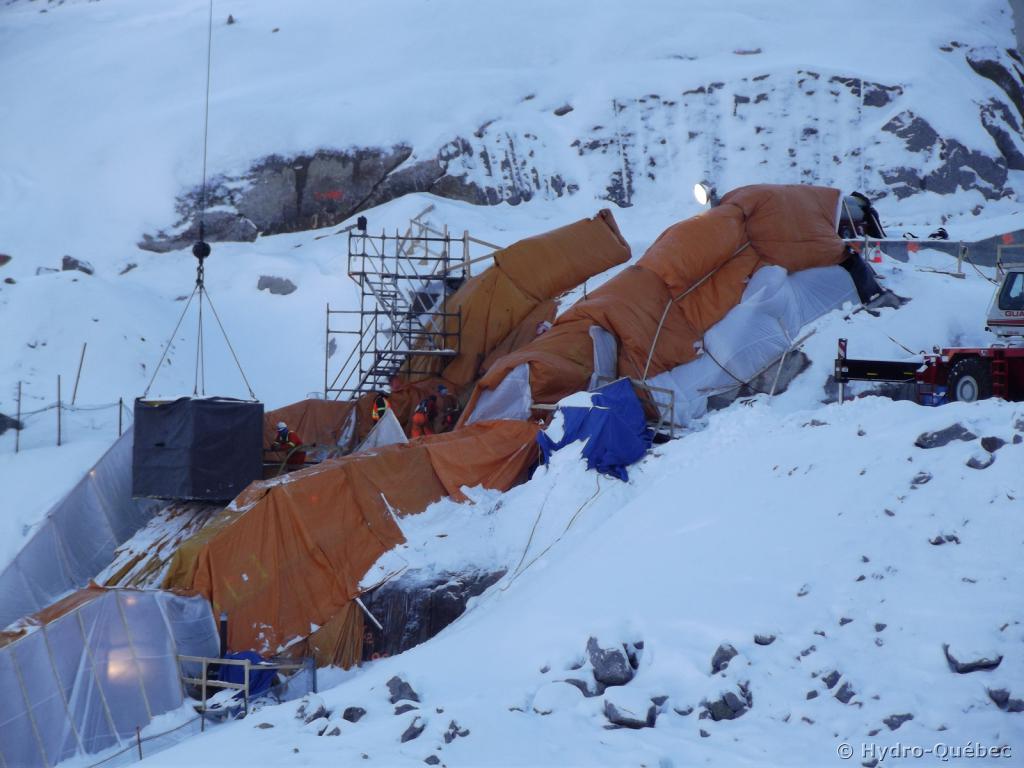

Injection de béton sur un socle en hiver :








Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Dim 12 Juil 2015 - 18:16    Sujet du message: Les grands chantiers Québécois Répondre en citant

L'évacuateur de crues ce trouve à droite du barrage.

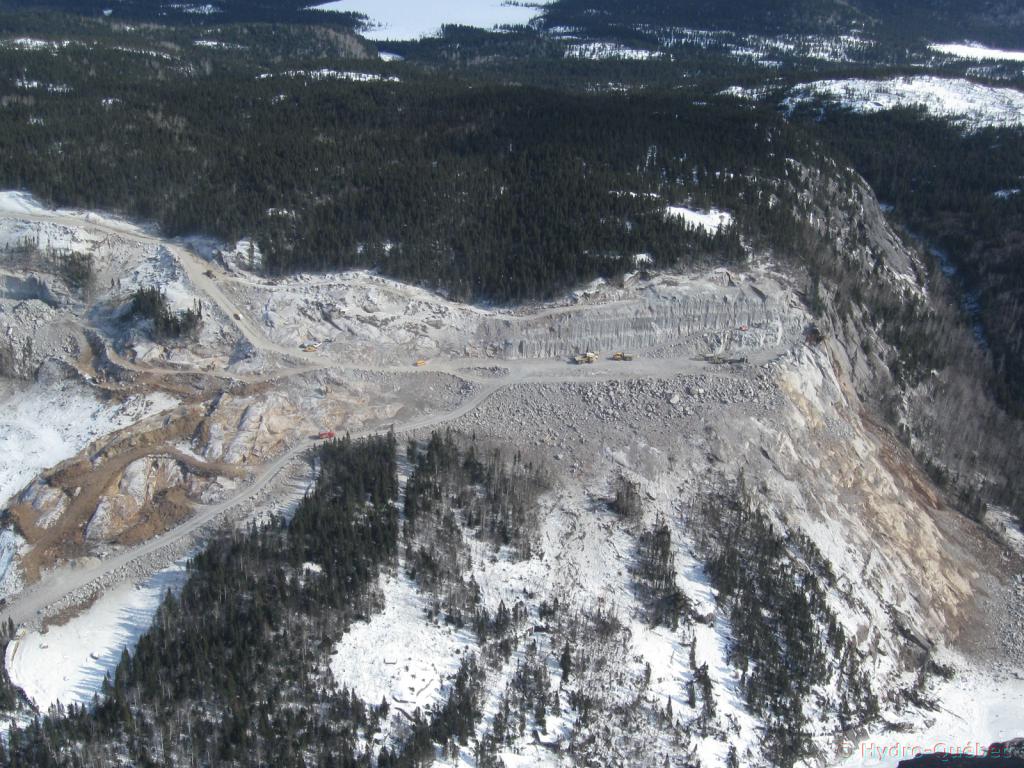

Vu général de l'emplacement de l'évacuateur :

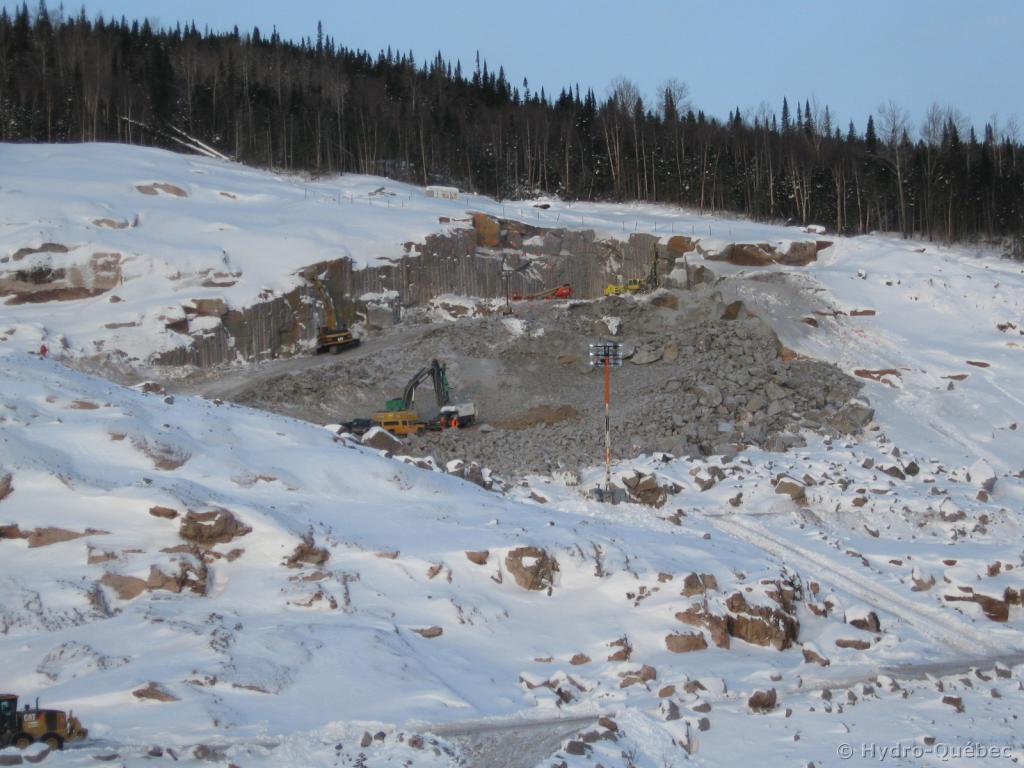

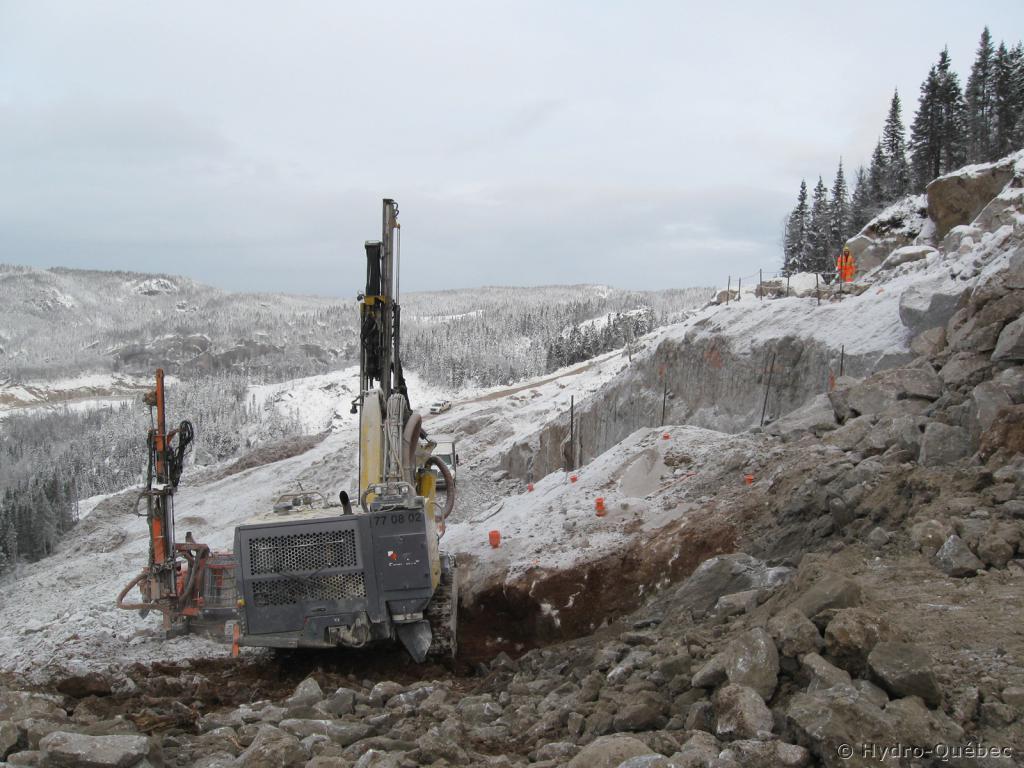

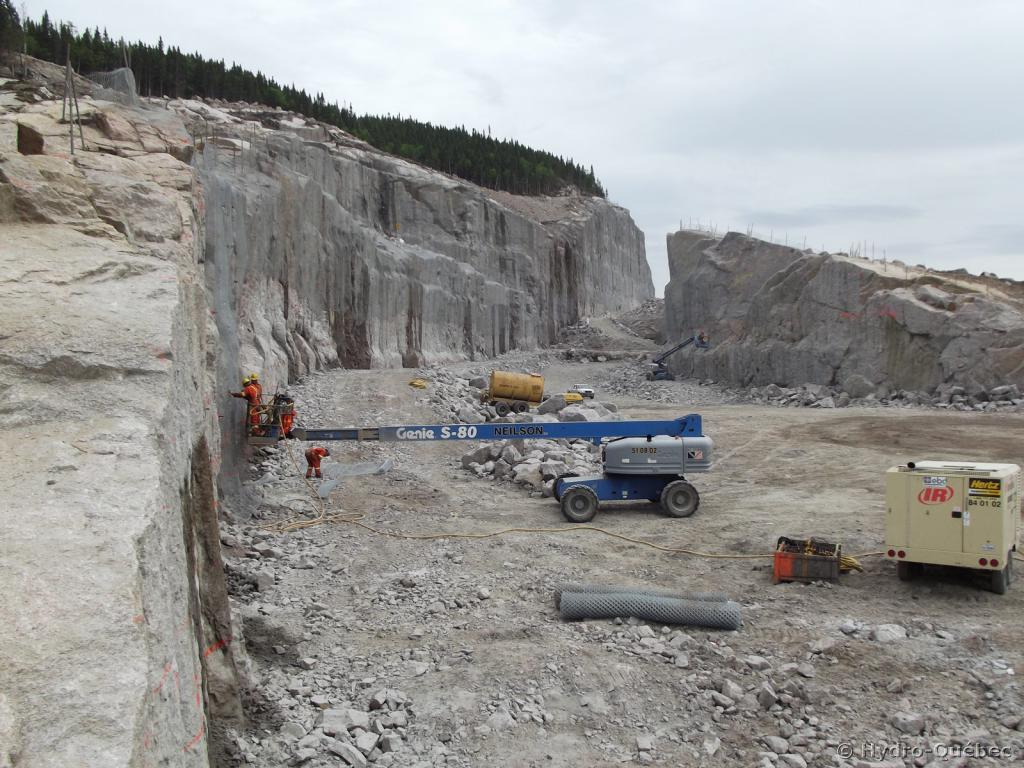

Forage et excavation sur l'emplacement :







Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Dim 12 Juil 2015 - 18:19    Sujet du message: Les grands chantiers Québécois Répondre en citant

L'évacuateur de crues est composer d'un canal de 960 mètres de longueur creuser dans le roc.

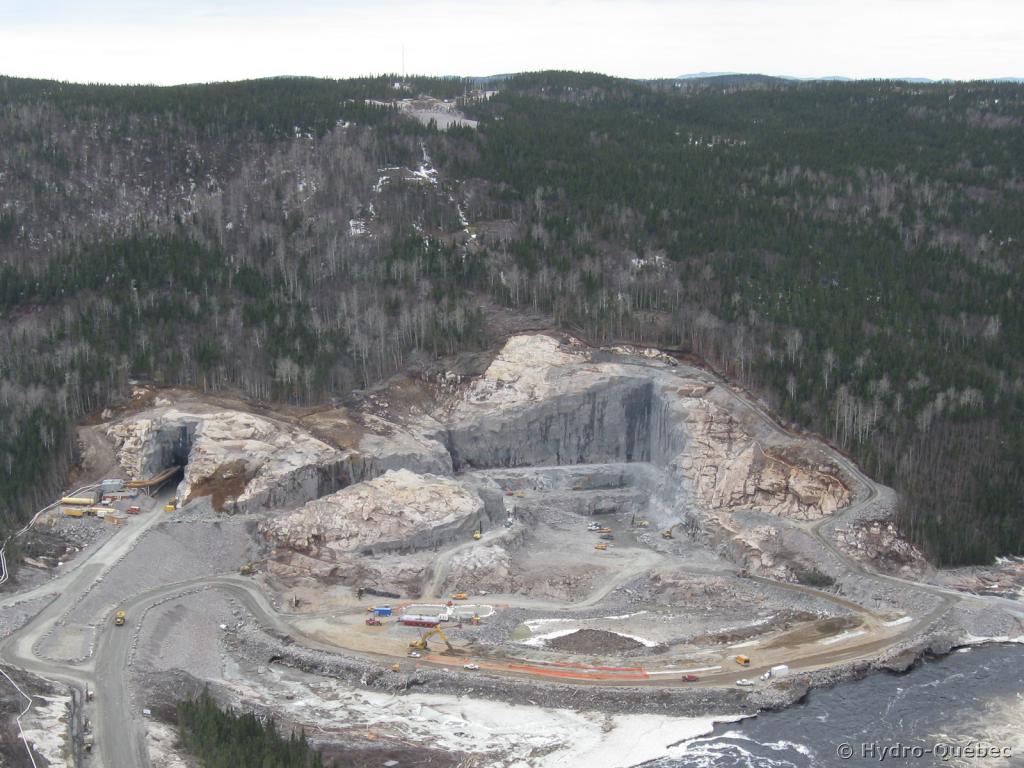

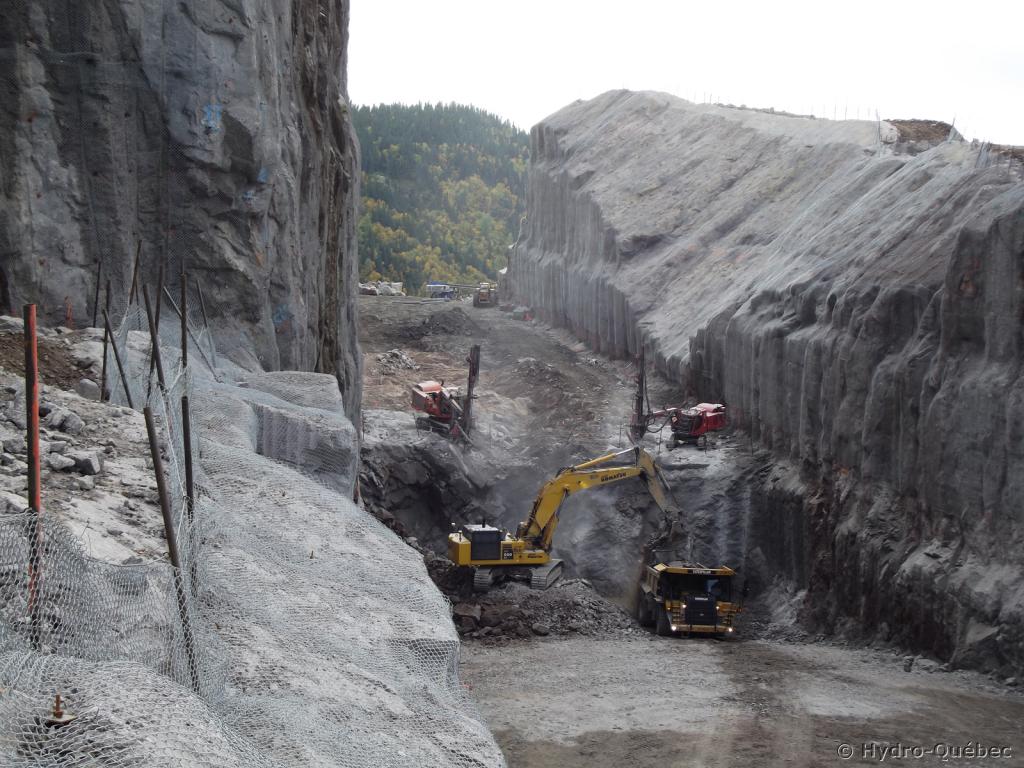

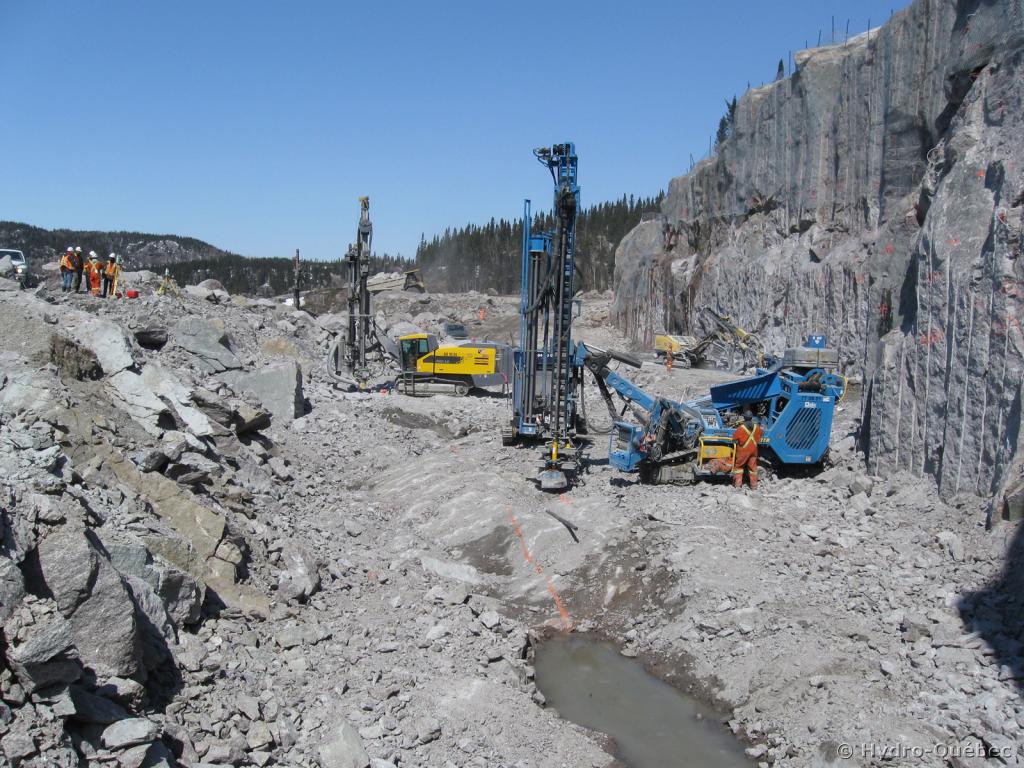

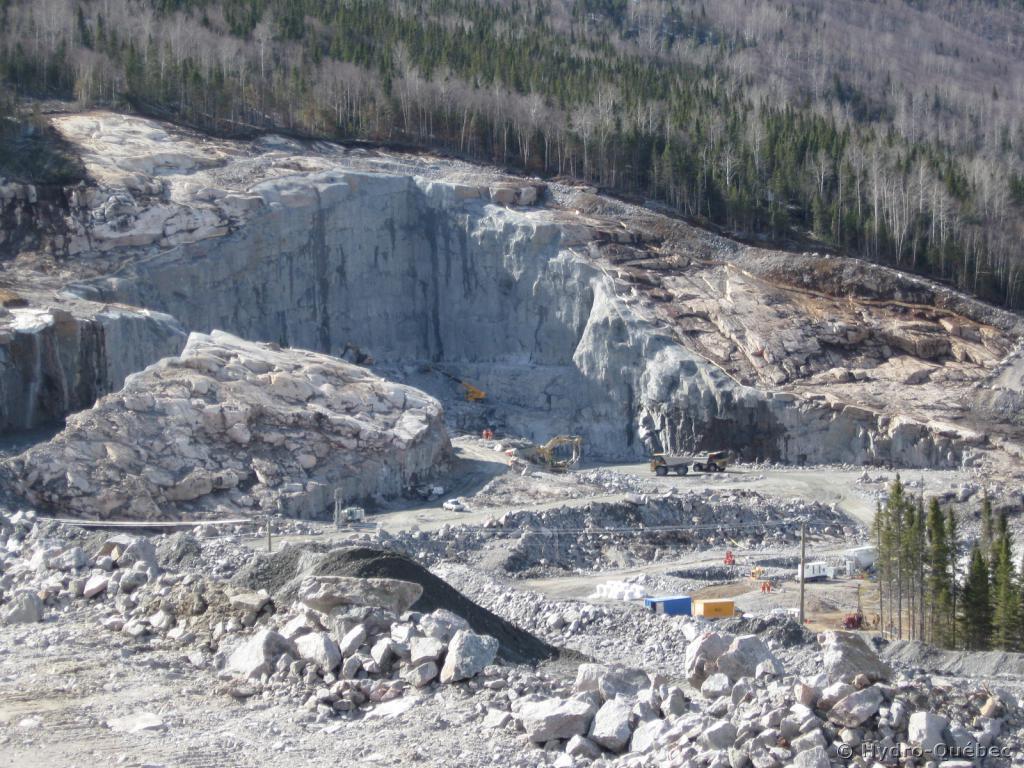

Durant son excavation :







Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Dim 12 Juil 2015 - 18:27    Sujet du message: Les grands chantiers Québécois Répondre en citant

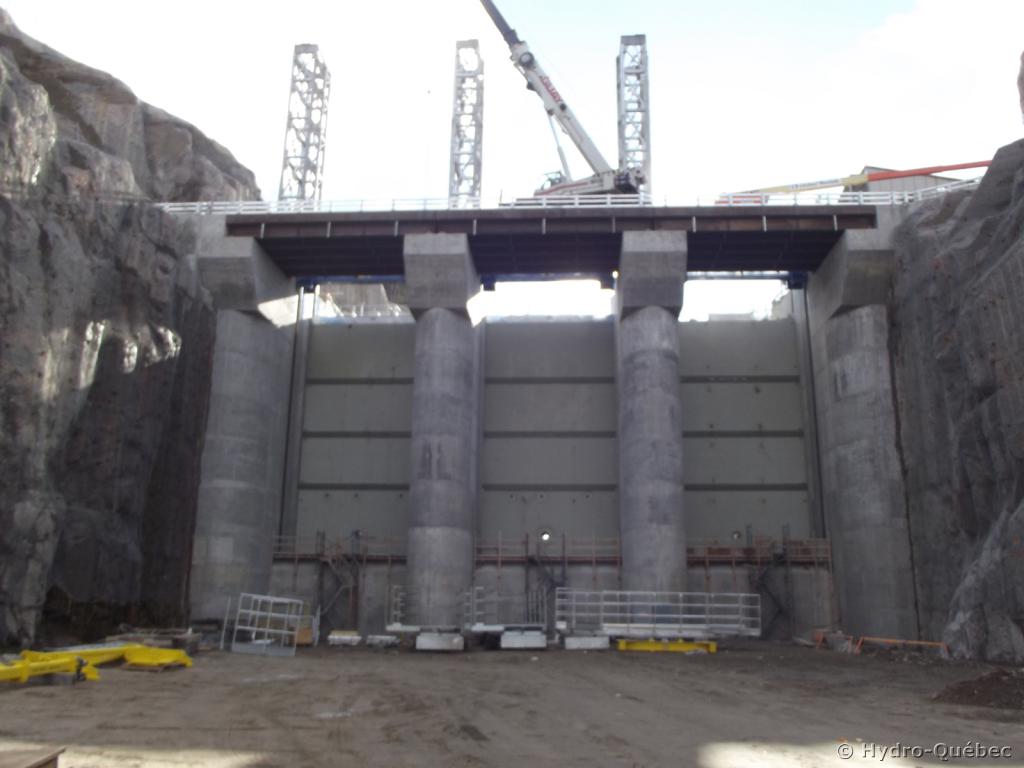

L'évacuateur en lui même est composer de trois vannes de 16 mètres de haut pour 9 de large chacune.


Le débit d'eau maximal accepter par l'ouvrage est de 3000 M3/sec.

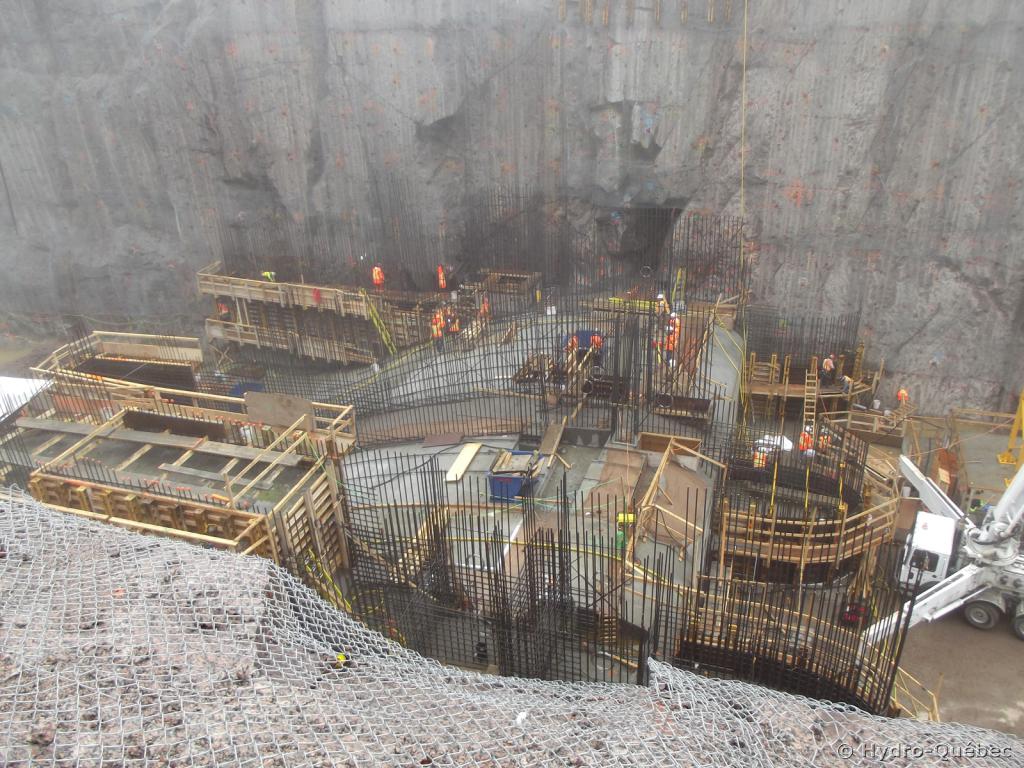

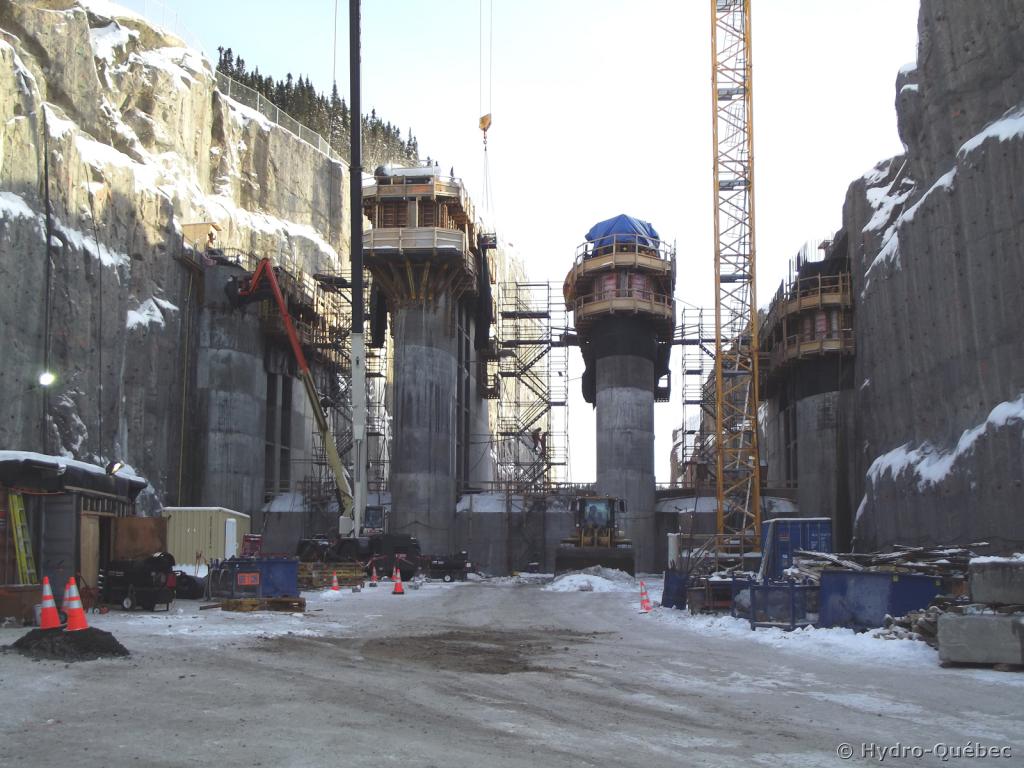

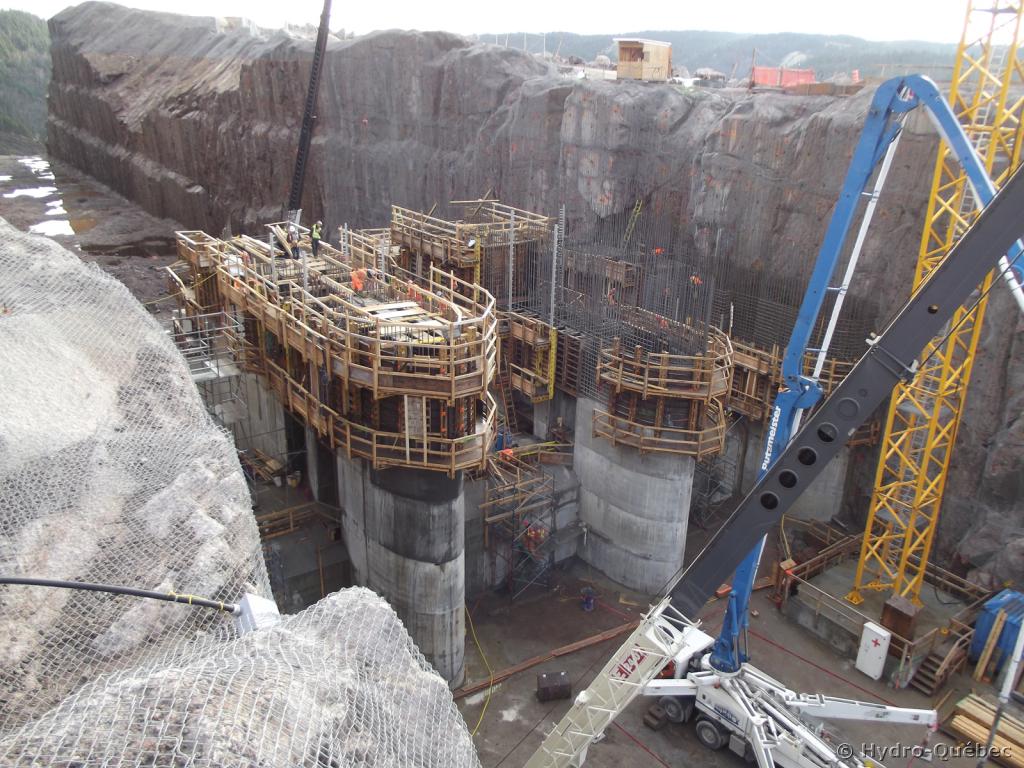

début du coffrage / ferraillage de l'évacuateur :





Suivant l'avancer :







Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Dim 12 Juil 2015 - 18:42    Sujet du message: Les grands chantiers Québécois Répondre en citant

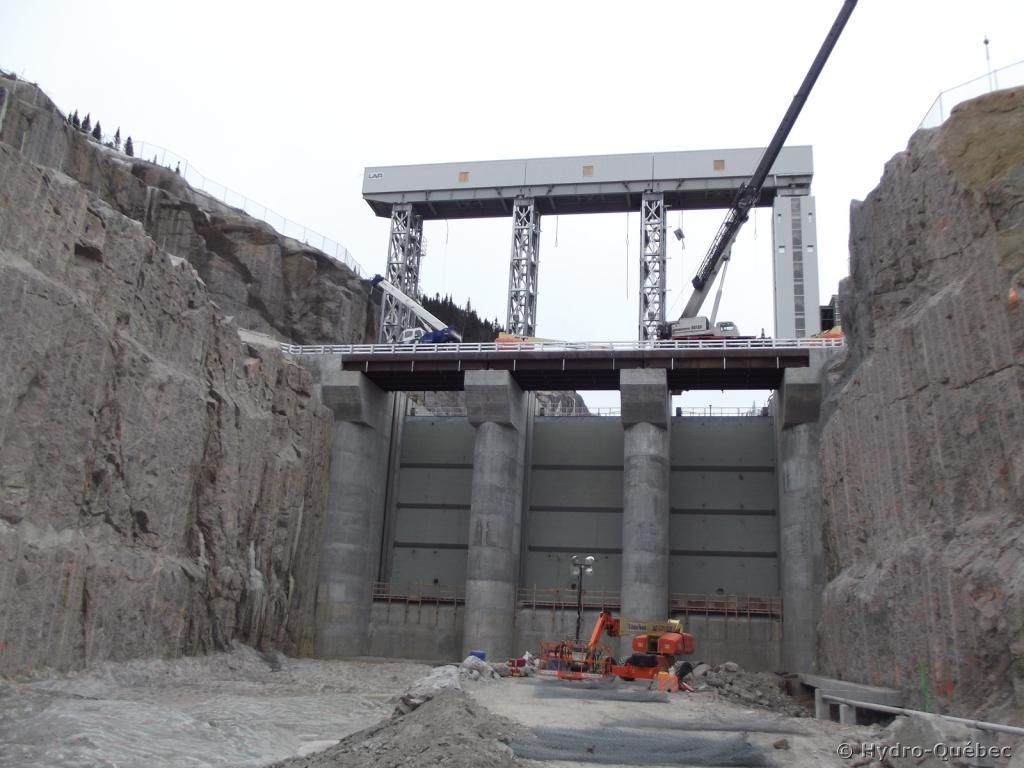

L'ouvrage une fois finis :







Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Dim 12 Juil 2015 - 18:47    Sujet du message: Les grands chantiers Québécois Répondre en citant

Le barrage est l'évacuateur de crues dans une simulation 3D :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Dim 12 Juil 2015 - 20:12    Sujet du message: Les grands chantiers Québécois Répondre en citant

Avant de continuer, le coût du projet ( initial vu qu'il sera à coup sur plus élevé ) est de 6 Milliards 500 Millions de Dollars. Ce chiffre ne comprend pas la construction des lignes d'acheminements.


Je n'ai pas parler de date encore,


La Romaine 2 à était inauguré et mise en service en Décembre 2014, suivi de Romaine 1 en 2016, Romaine 3 en 2017, et Romaine 4 en 2020.


Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Dim 12 Juil 2015 - 20:21    Sujet du message: Les grands chantiers Québécois Répondre en citant

Il ne manque plus que la centrale et le canal de fuite pour compléter cette partie du complexe


La centrale La Romaine 2 est une centrale dite de surface.


Les dimensions : Hauteur : 88 mètres, longueur : 52 mètres, largeur : 103 mètres.


La centrale possède deux turbines dite " Francis " fabriquer par Alstom, pour une puissance total de 640 Mégawatt.


Le débit nominal des turbines est de 450 M3/sec.


Début de l'excavation de la centrale :










Revenir en haut
