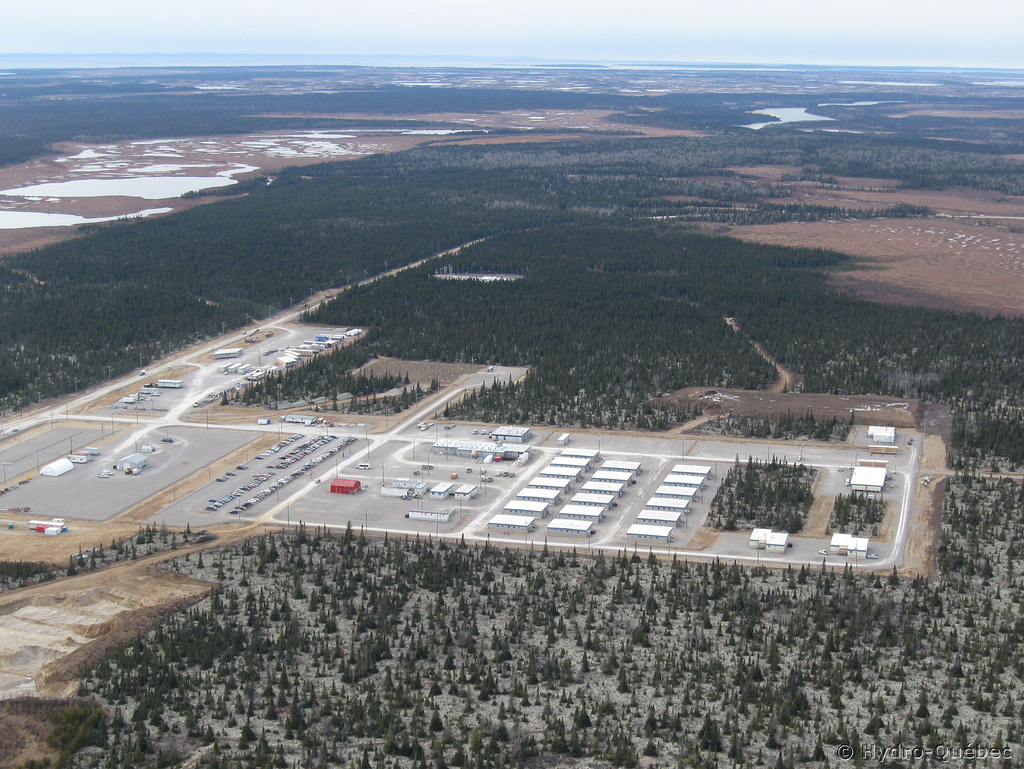

Au Kilomètre 1 de la nouvelle route ce trouve le premier campement du site, le Km1.


Au Kilomètre 38 le campement des Murailles.

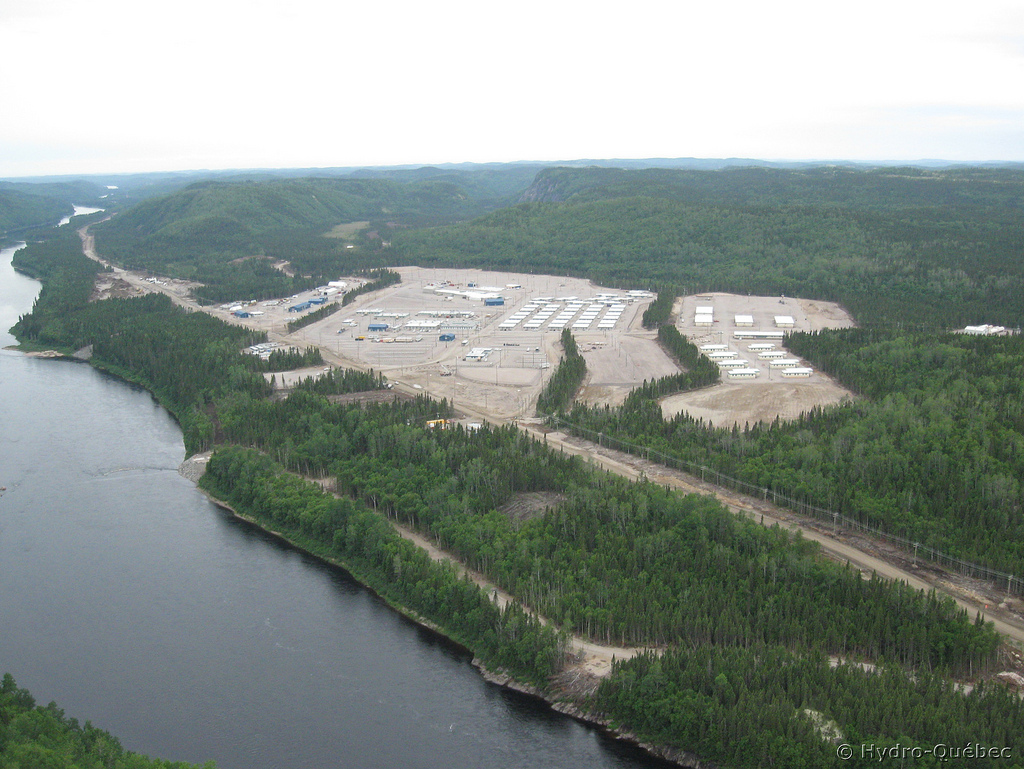

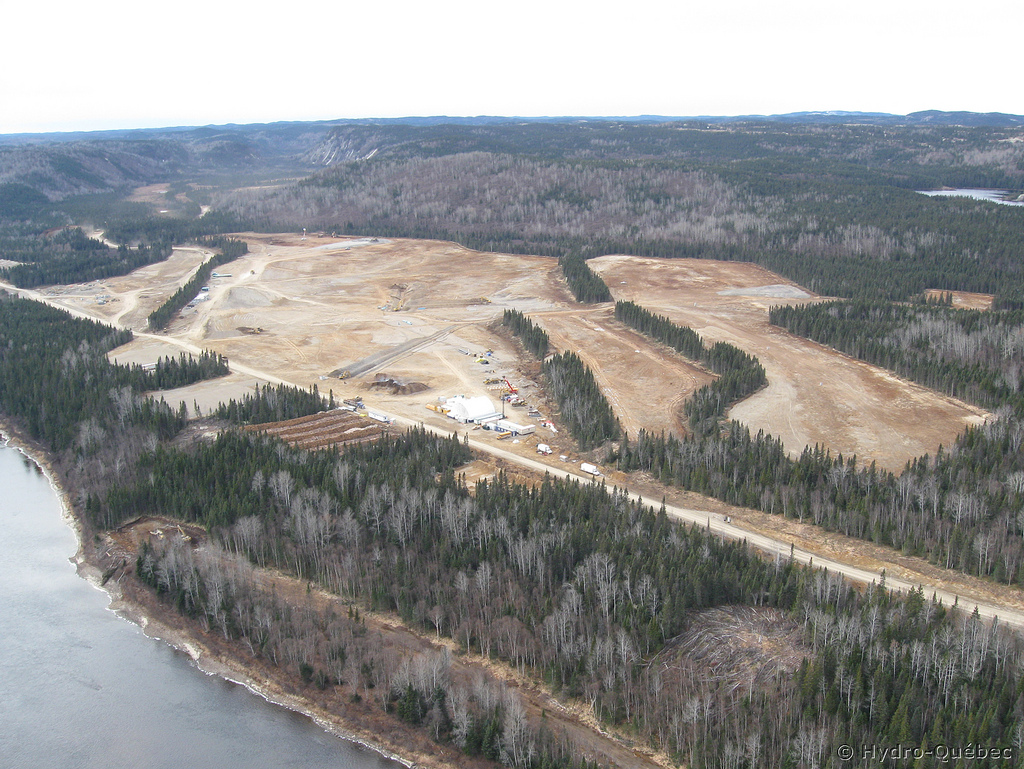

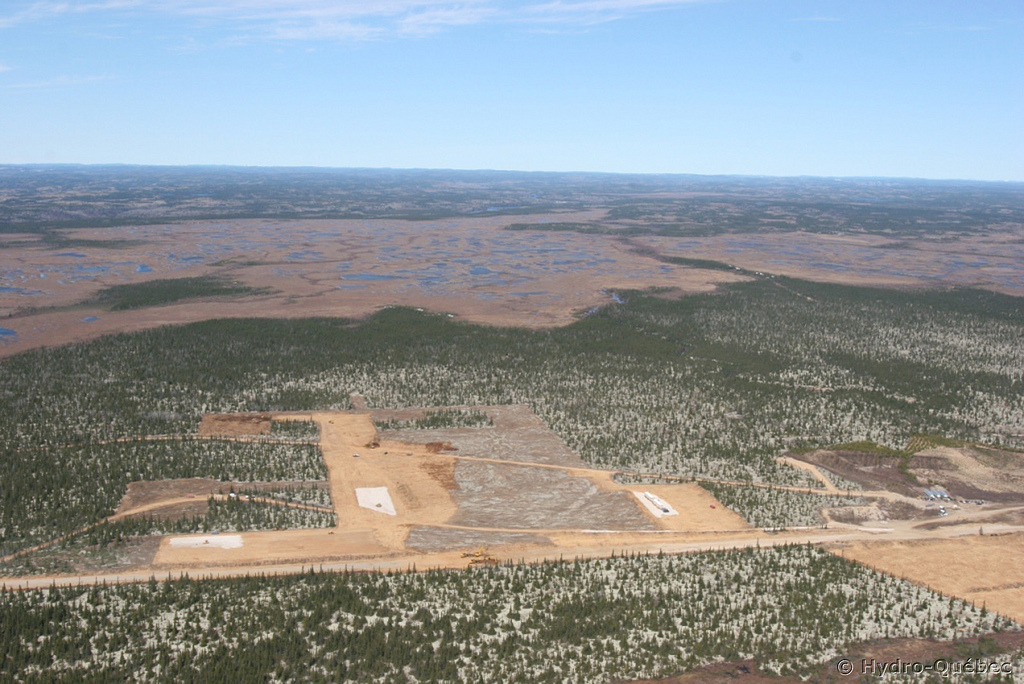

Campement des Murailles : Terrassement et une fois finis :








Le cadre est superbe ! plus de 2500 ouvriers y dormiront au moment fort du chantier


Dernière édition par Mtl-40 le Dim 12 Juil 2015 - 08:48; édité 1 fois
Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Sam 11 Juil 2015 - 21:45    Sujet du message: Les grands chantiers Québécois Répondre en citant

Avant de commencer l'excavation de la galerie et de la centrale, il faut creuser dans le roc une galerie de dérivation temporaire pour dévié la rivière La Romaine.


La galerie fait 775 mètres de long, pour 12 mètres de large et 18 de hauteur, le débit maximal est de 2249 M3/sec :

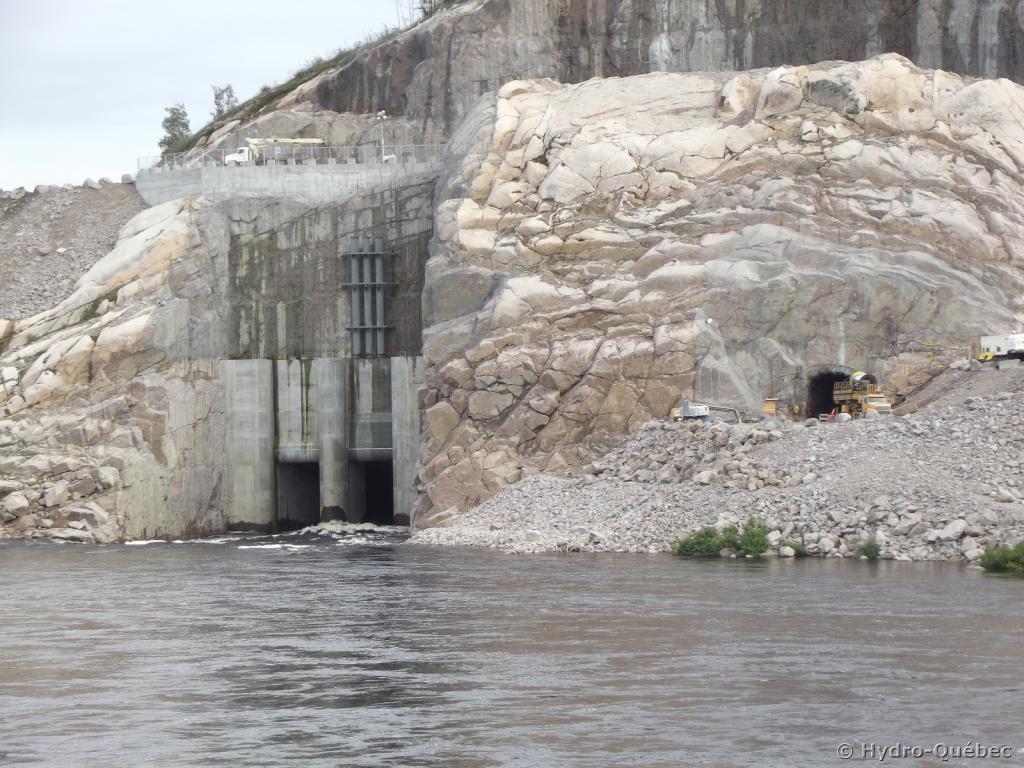

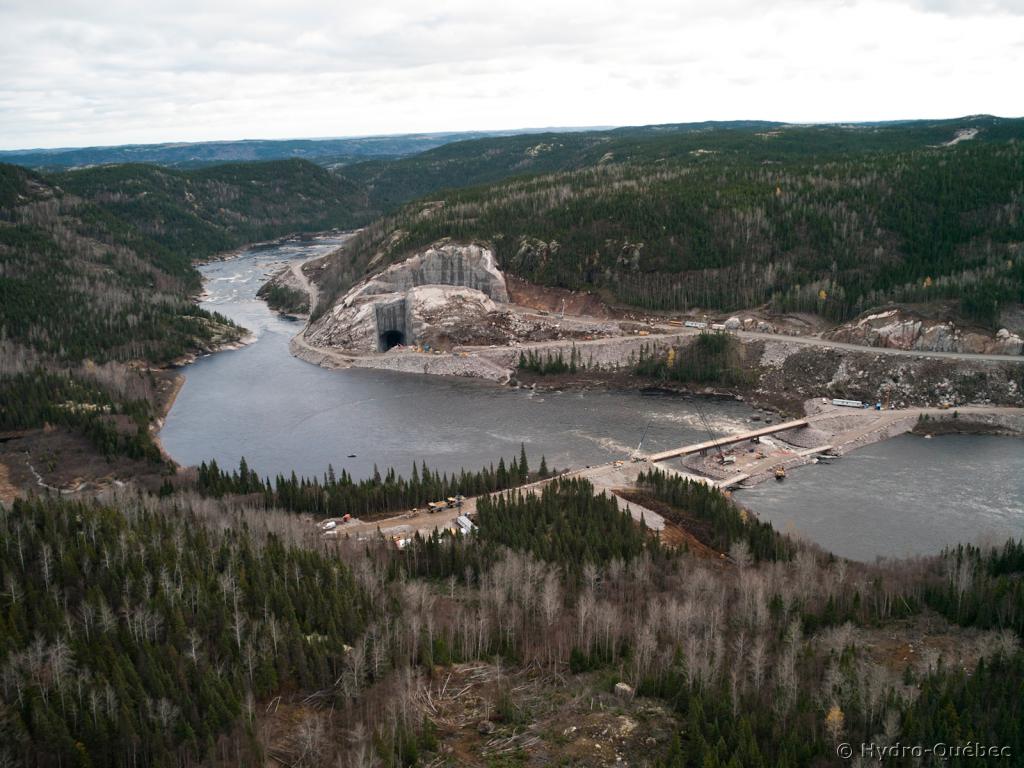

L'entrée de la galerie appeler portail :





Le portail vu de plus près :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Sam 11 Juil 2015 - 21:48    Sujet du message: Les grands chantiers Québécois Répondre en citant

La galerie durant les travaux :

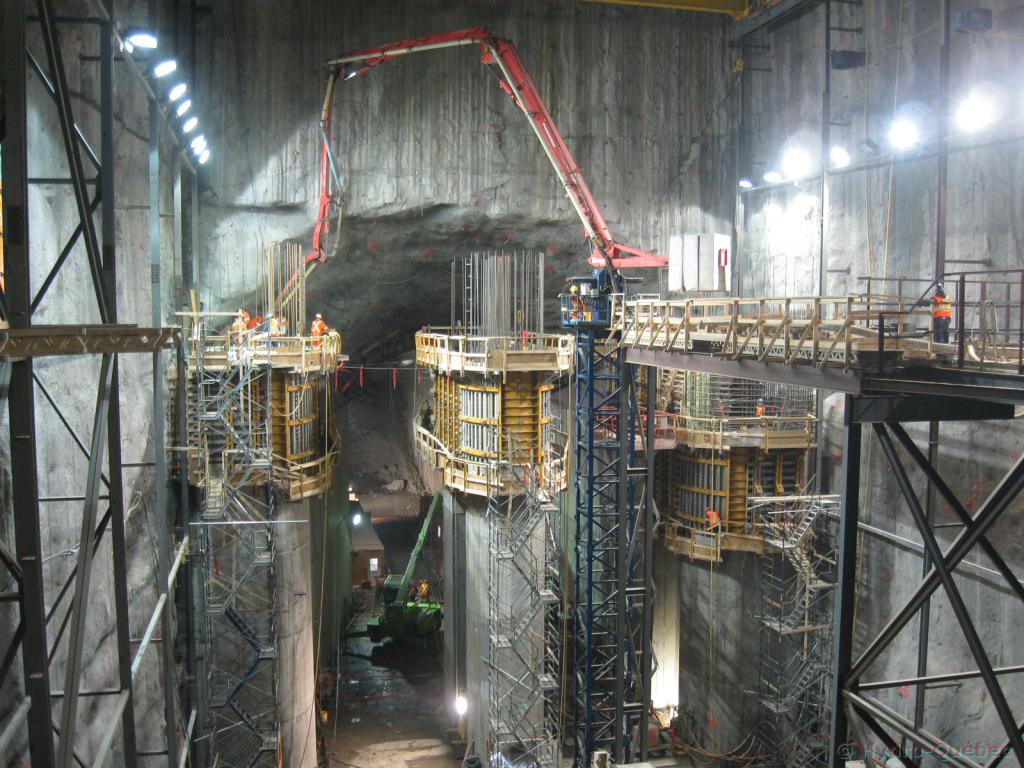

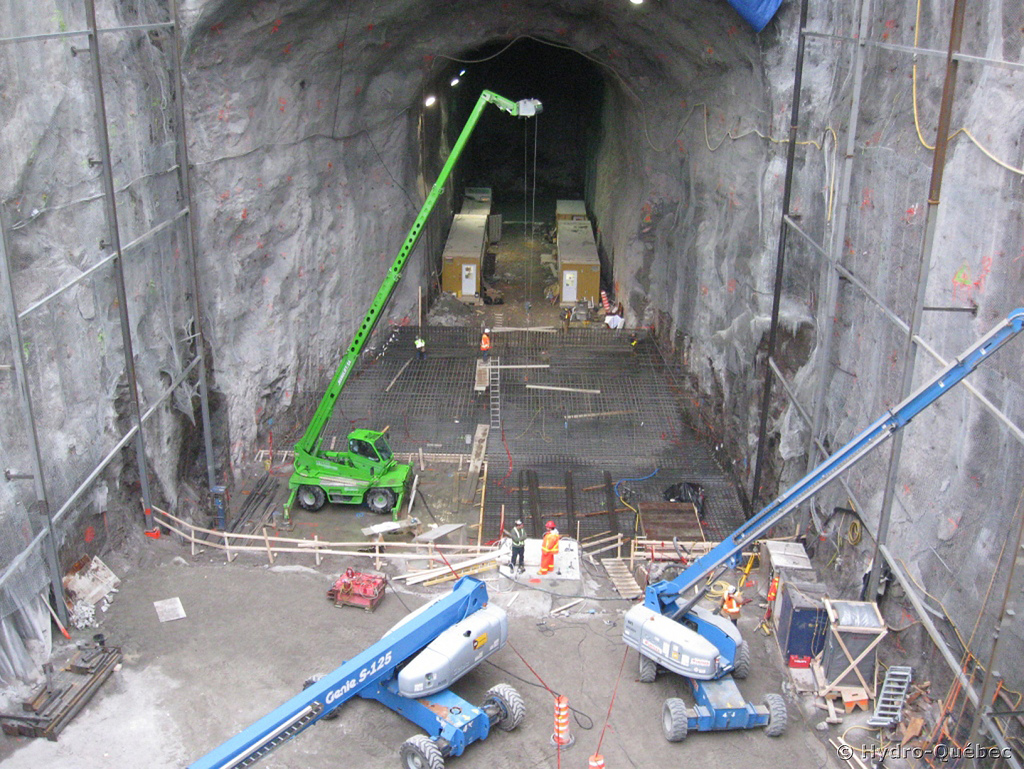

Le bétonnage du portail : il est constituer de deux vannes d'une dimension de 19 mètres de haut pour 6 de large :





Une fois mise en eau :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Sam 11 Juil 2015 - 21:55    Sujet du message: Les grands chantiers Québécois Répondre en citant

Une fois le lit assécher, le percement de la galerie d'amenée commence :


Dimensions de la galerie d'amenée :


- Longueur : 5,5Km
- Largeur : 11,5 mètres
- Hauteur : 18,75 mètres


La galerie d'amenée est un tunnel creusé dans le roc qui dirige l'eau de la prise d'eau jusqu'aux conduites forcées de la centrale. Elle possède une légère pente descendante qui permet de la drainer complètement lorsque la vanne de la prise d'eau est fermée. Elle est aussi équipée d'une cheminé d'équilibre près de son extrémité aval pour reprendre les coups de bélier lorsque les turbines sont arrêtées d'urgence.


La cheminé d'équilibre fait 65 mètres de hauteur.

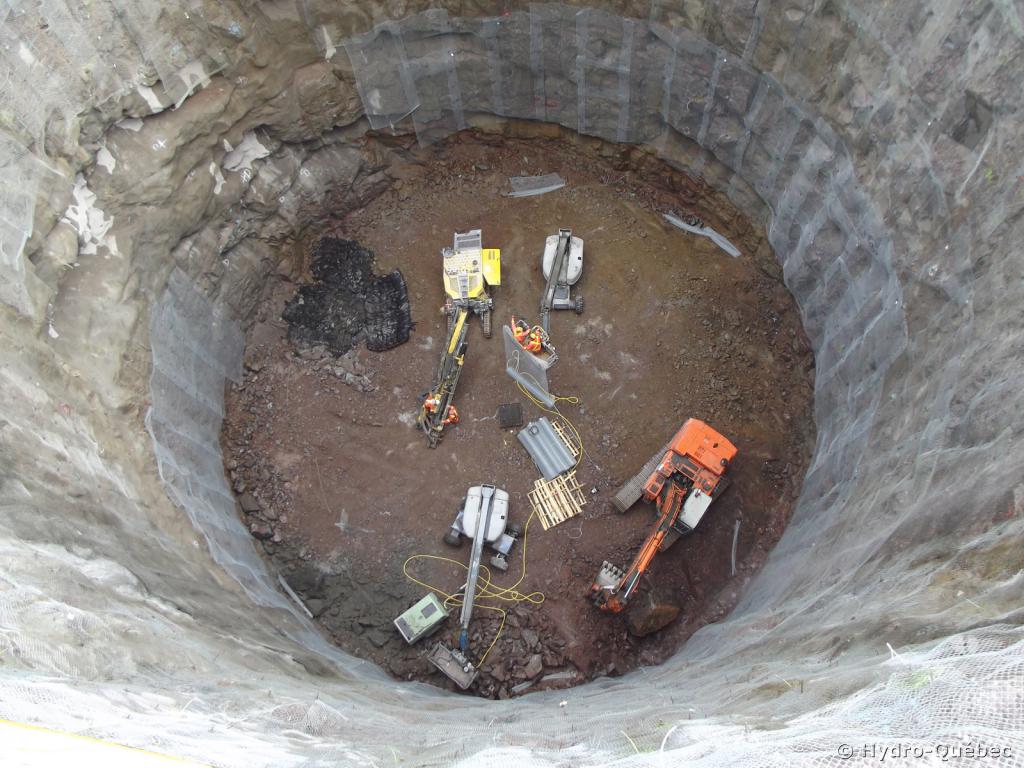

La cheminé d'équilibre durant son excavation :

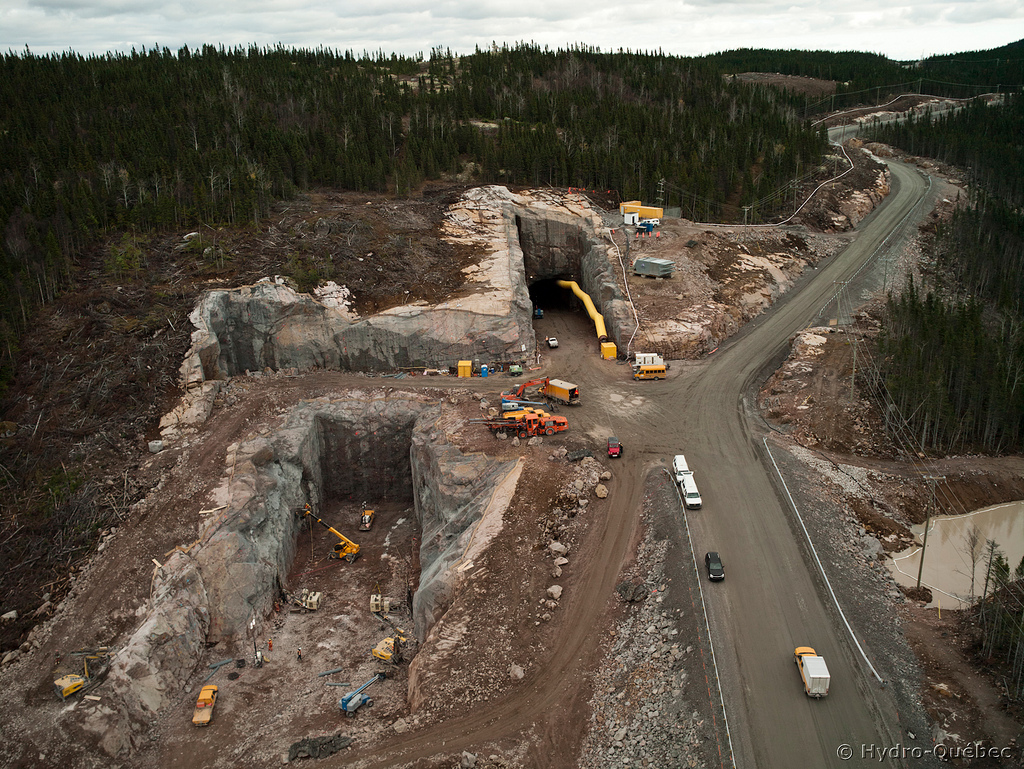

Excavation de la prise d'eau :

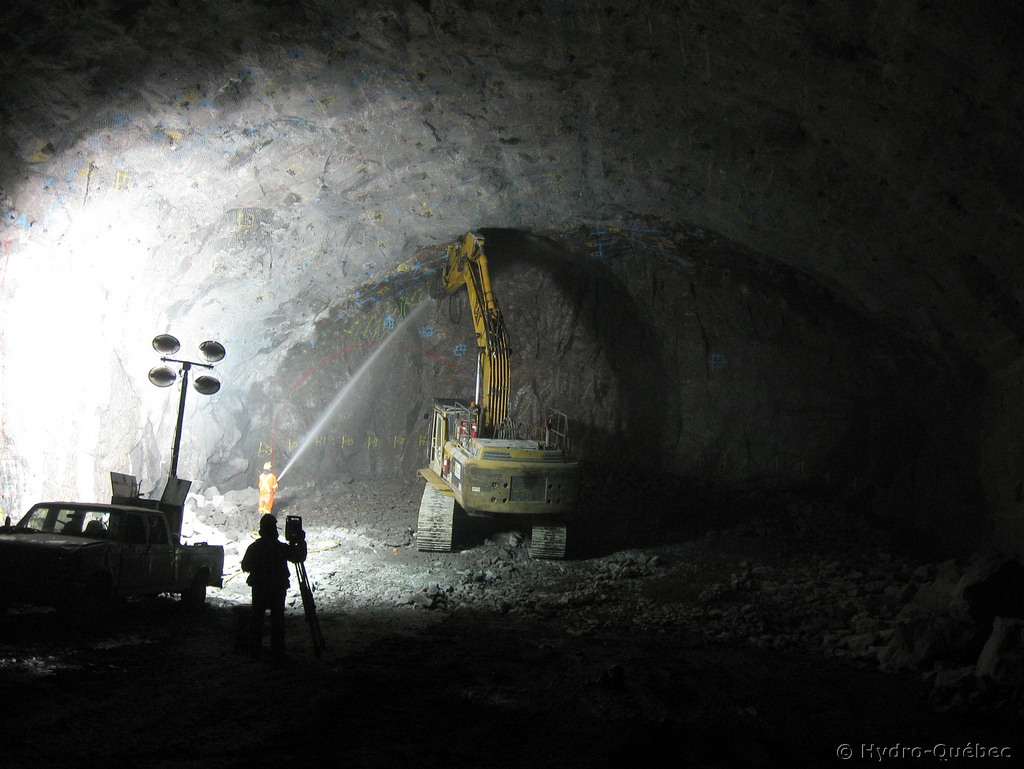

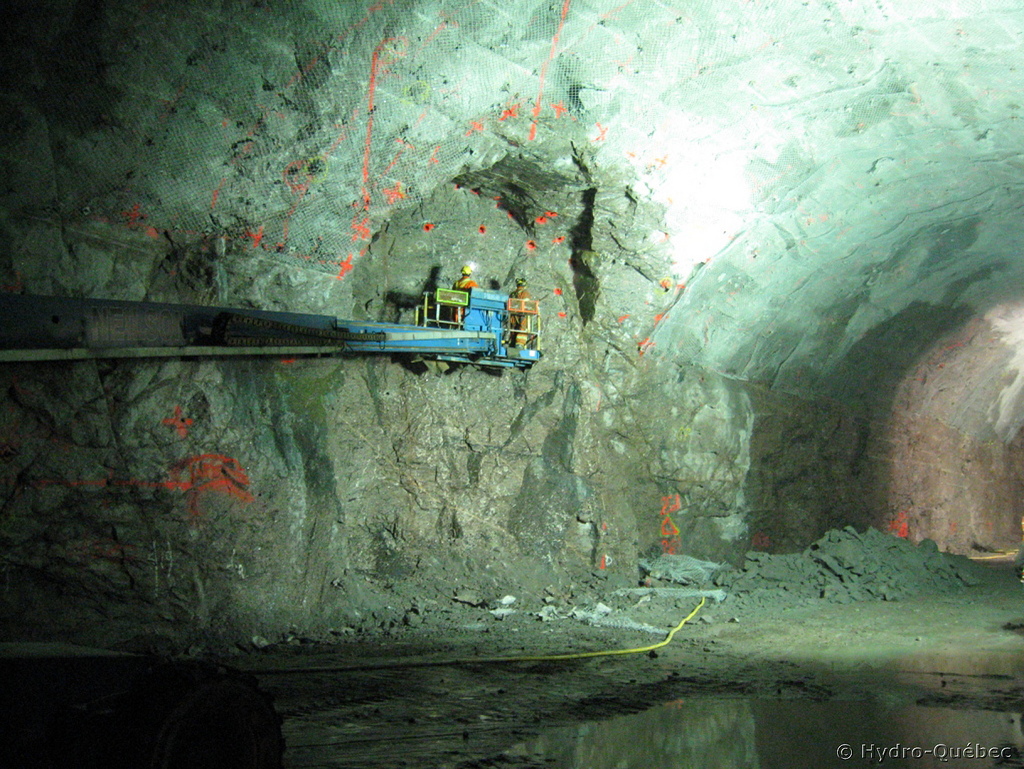

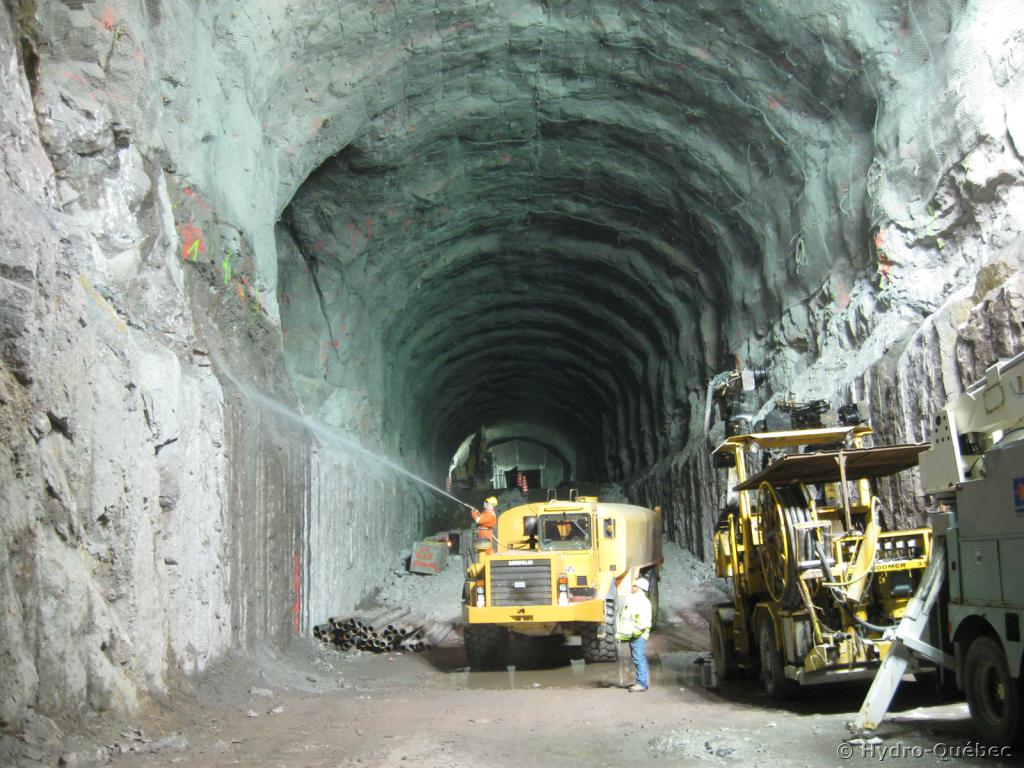

La galerie :







Dernière édition par Mtl-40 le Sam 11 Juil 2015 - 22:02; édité 2 fois
Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Sam 11 Juil 2015 - 21:56    Sujet du message: Les grands chantiers Québécois Répondre en citant

Au bout de la galerie ce trouve le répartiteur, à partir de la l'eau passe dans des conduites forcée de 7,5 mètres de diamètre.

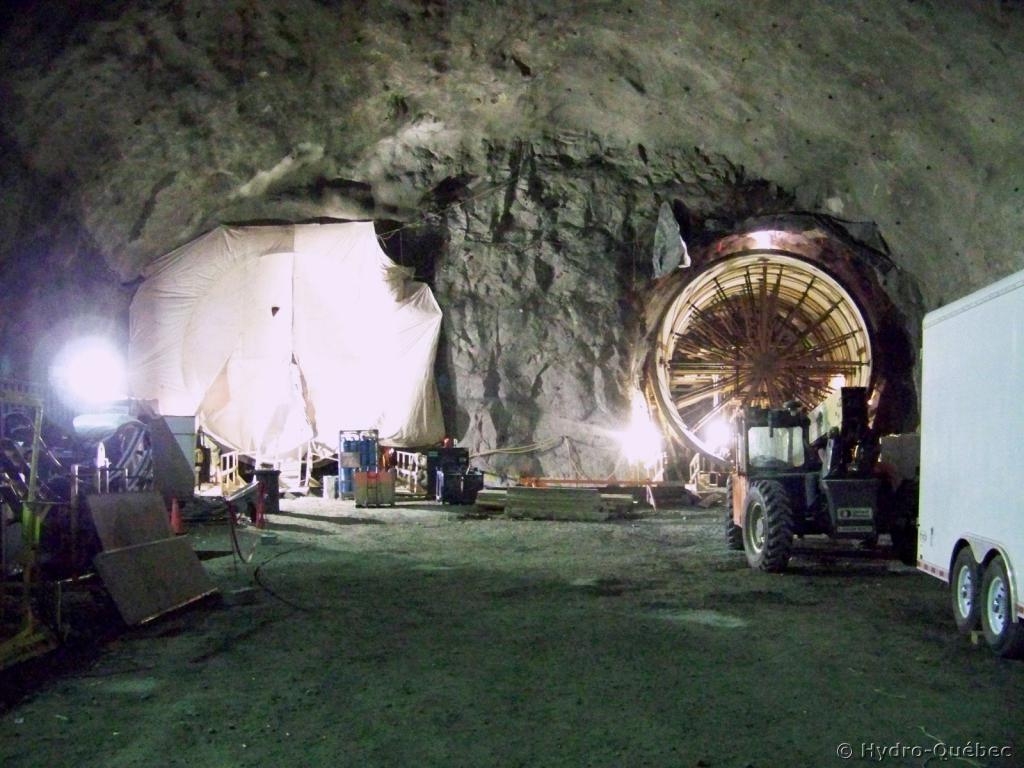

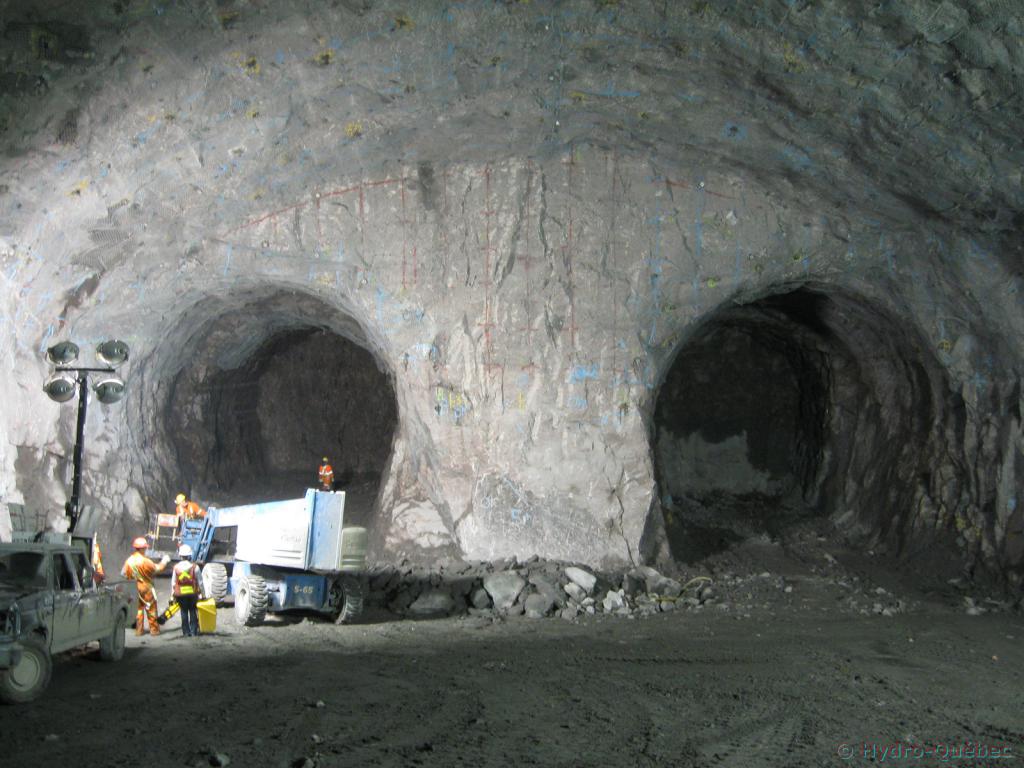

Le répartiteur :





On voit sur cette photo une section de conduite forcée :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Sam 11 Juil 2015 - 21:59    Sujet du message: Les grands chantiers Québécois Répondre en citant

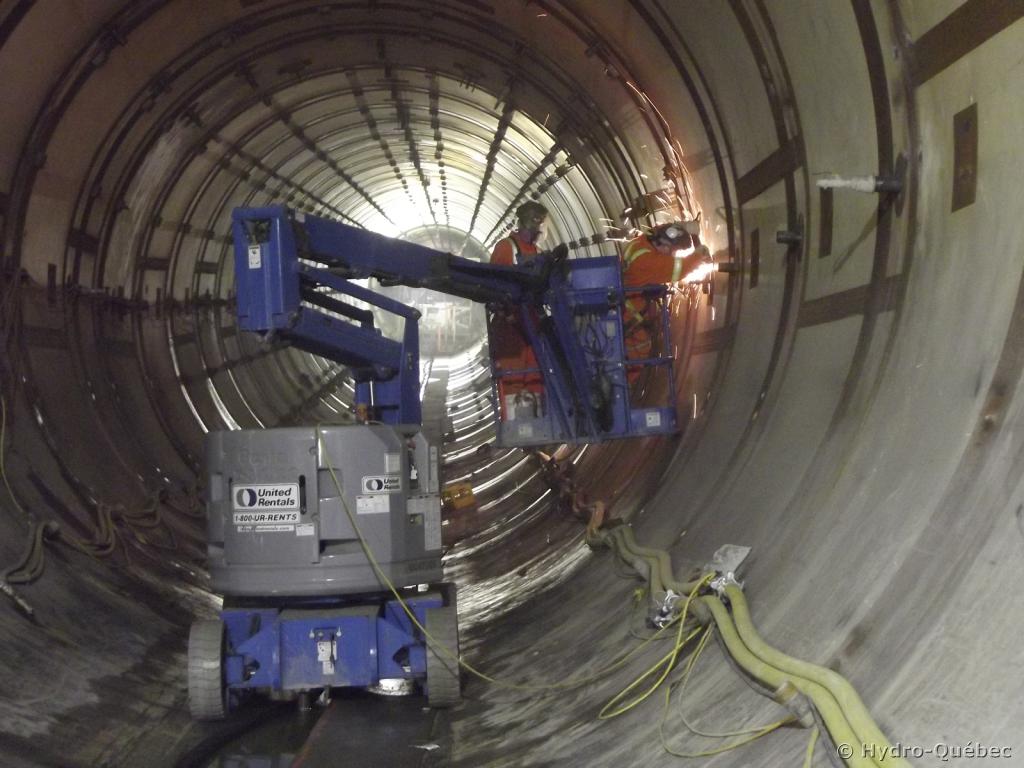

Les conduites forcée sont insérer dans un blindage qui est bétonner sur place.


Les conduites forcée ont une longueur de 208 mètres.

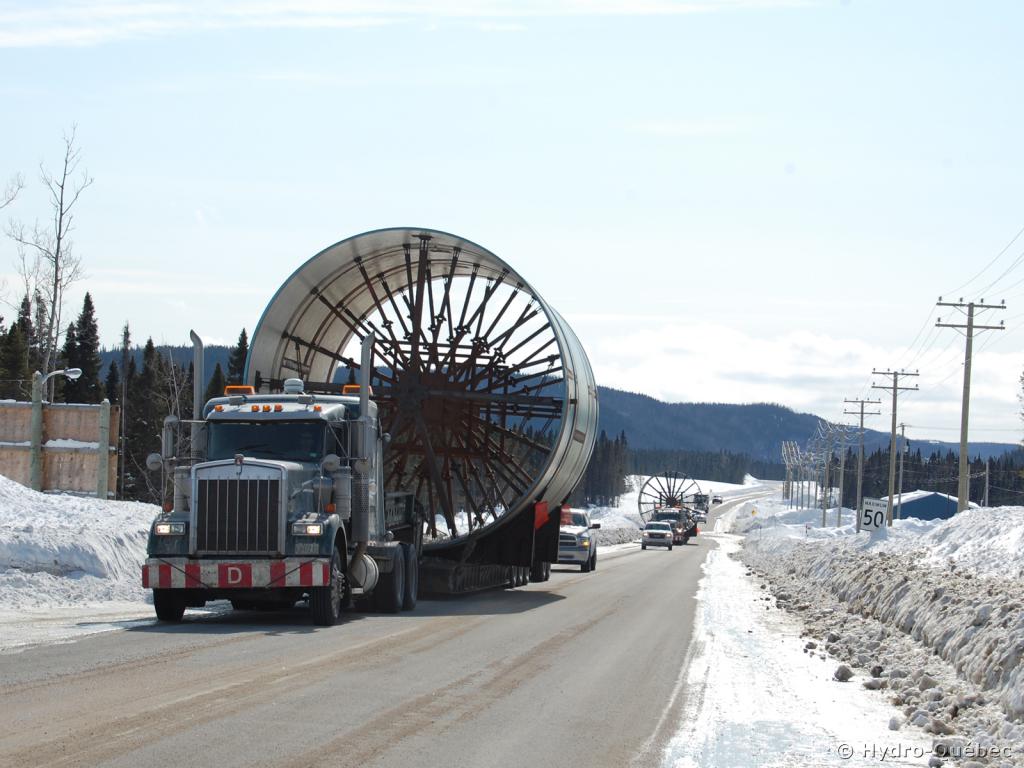

Transport d'une section de conduite forcée :







On voit les ouvriers enlever les points d'ancrages temporaire après le bétonnage :






Revenir en haut
Micka-64


Hors ligne

Inscrit le: 18 Mar 2012
Messages: 935
Localisation: Ascain (64)

MessagePosté le: Dim 12 Juil 2015 - 08:55    Sujet du message: Les grands chantiers Québécois Répondre en citant

Super Super Super Intéressant Mtl....
Les chiffres sont démesurés, difficile de se rendre vraiment compte de l'immensité du projet....


Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Dim 12 Juil 2015 - 09:28    Sujet du message: Les grands chantiers Québécois Répondre en citant

Merci Micka, oui c'est impressionnant et ça nous dépasse

Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Dim 12 Juil 2015 - 09:34    Sujet du message: Les grands chantiers Québécois Répondre en citant

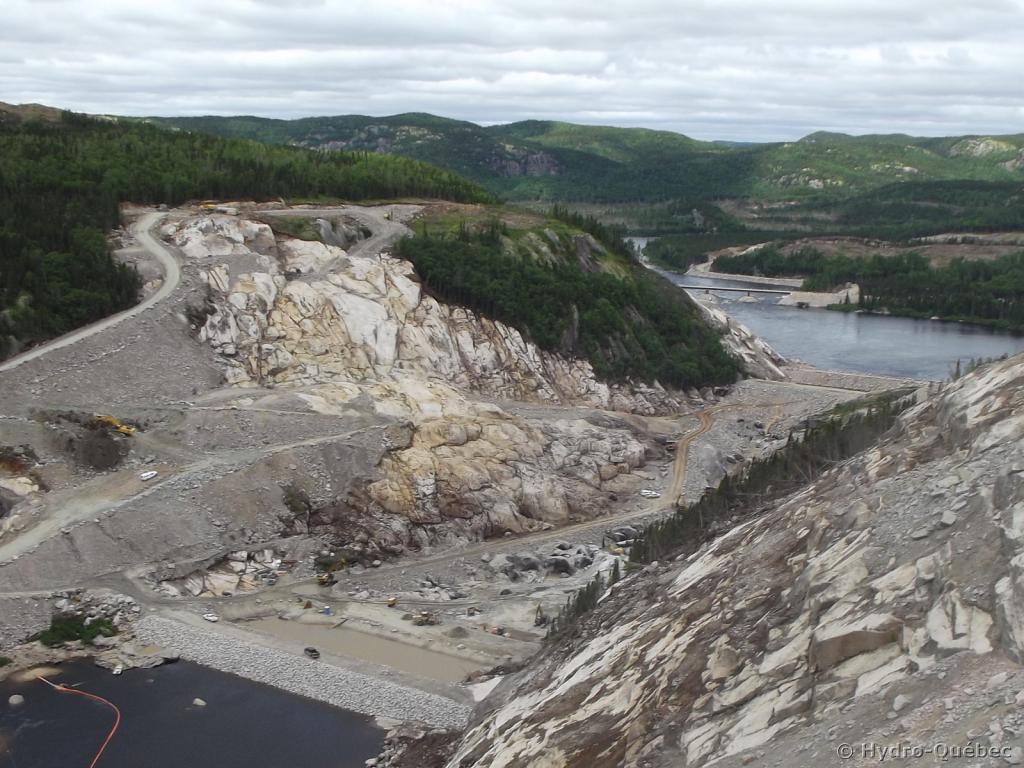

Maintenant que le canal de dérivation est en service, l'étape suivante est d'ériger deux batardeau en amont et en aval du futur barrage :


Les dimensions :


Amont : 34 mètres de hauteur, 230 de longueur, 15 mètres de large à la crête. Le volume est de 365 000 M3


Aval : 10 mètres de hauteur, 129 de longueur, 9 mètres de large à la crête. Le volume est de 56 000 M3




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Dim 12 Juil 2015 - 09:38    Sujet du message: Les grands chantiers Québécois Répondre en citant

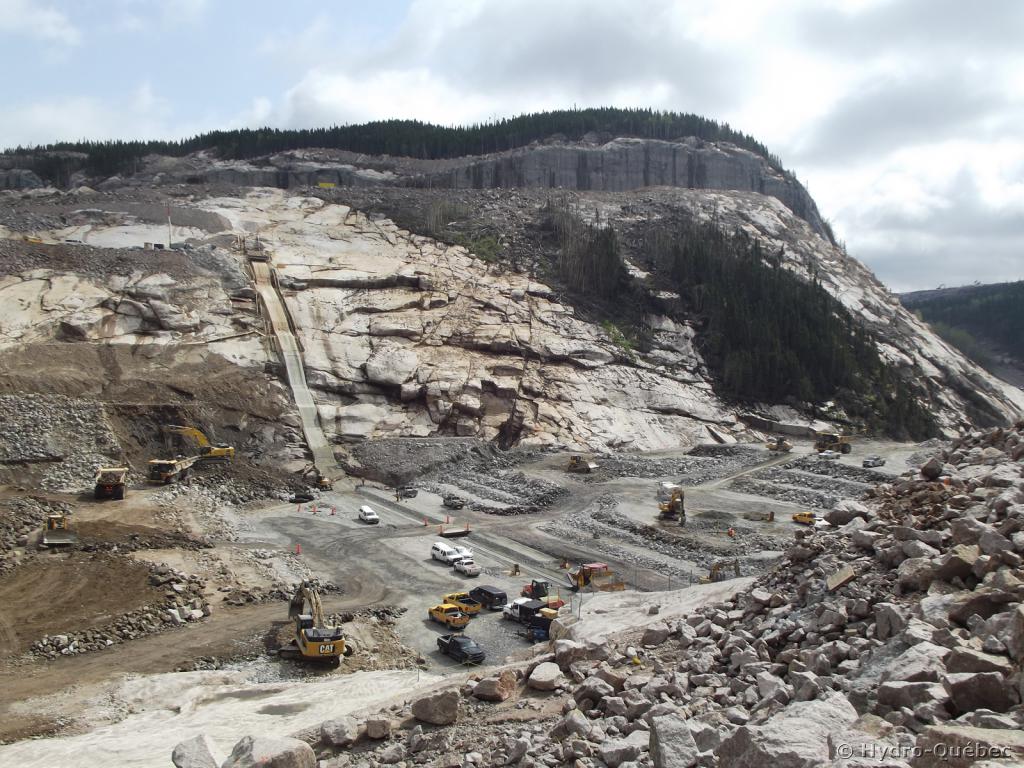

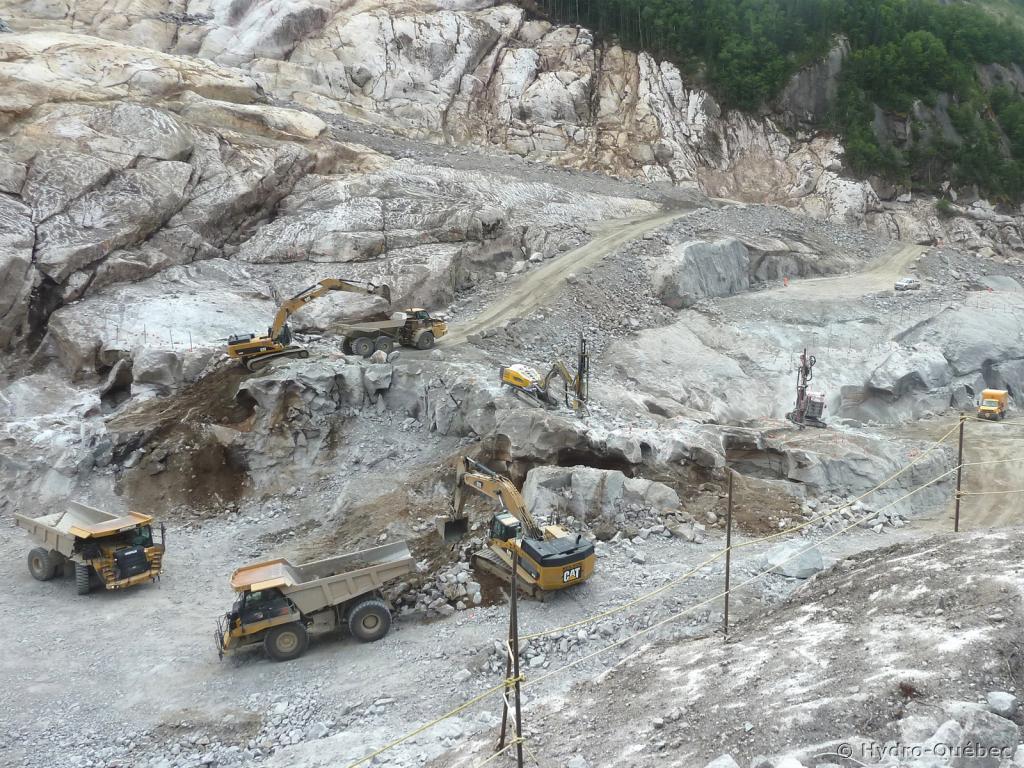

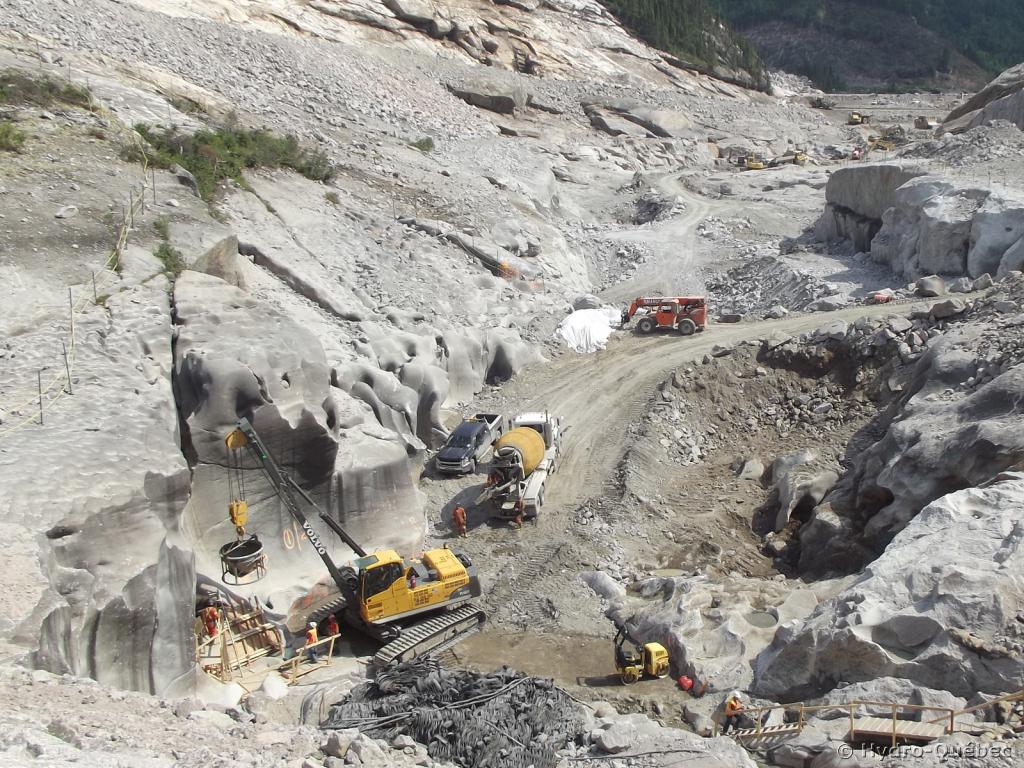

Maintenant au sec, l'excavation du site commence :








Chaque fragilité dans la roche ( précédemment nettoyer à grande eaux ) est bétonner :





Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Dim 12 Juil 2015 - 09:43    Sujet du message: Les grands chantiers Québécois Répondre en citant

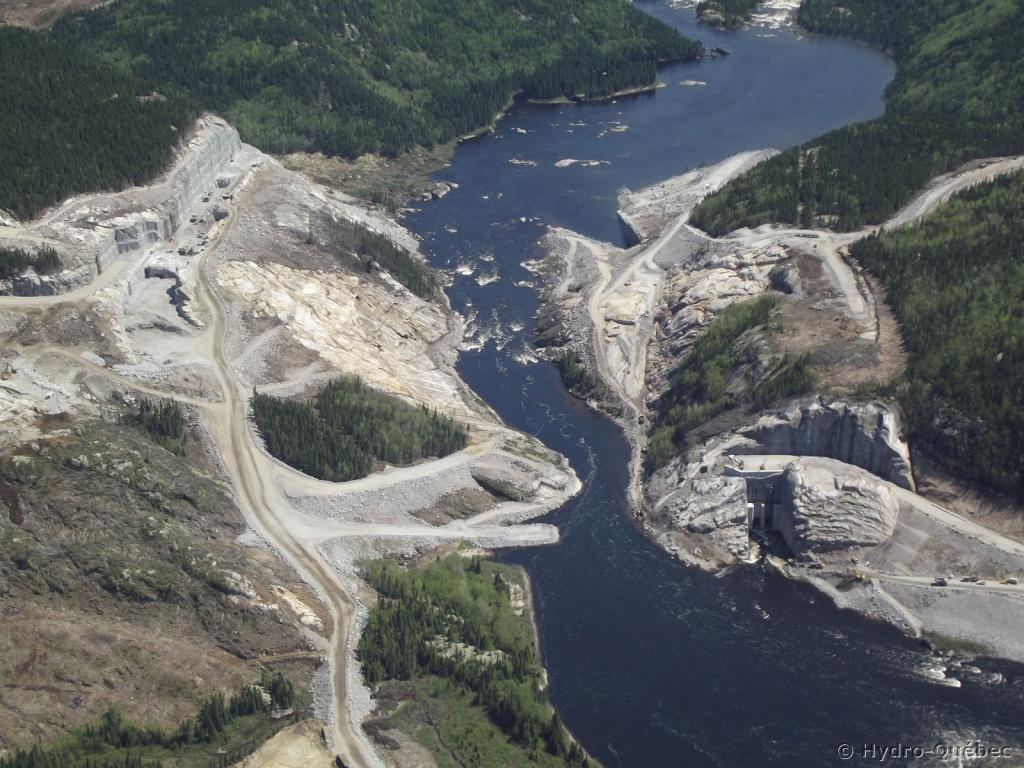

Le site avant la dérivation :

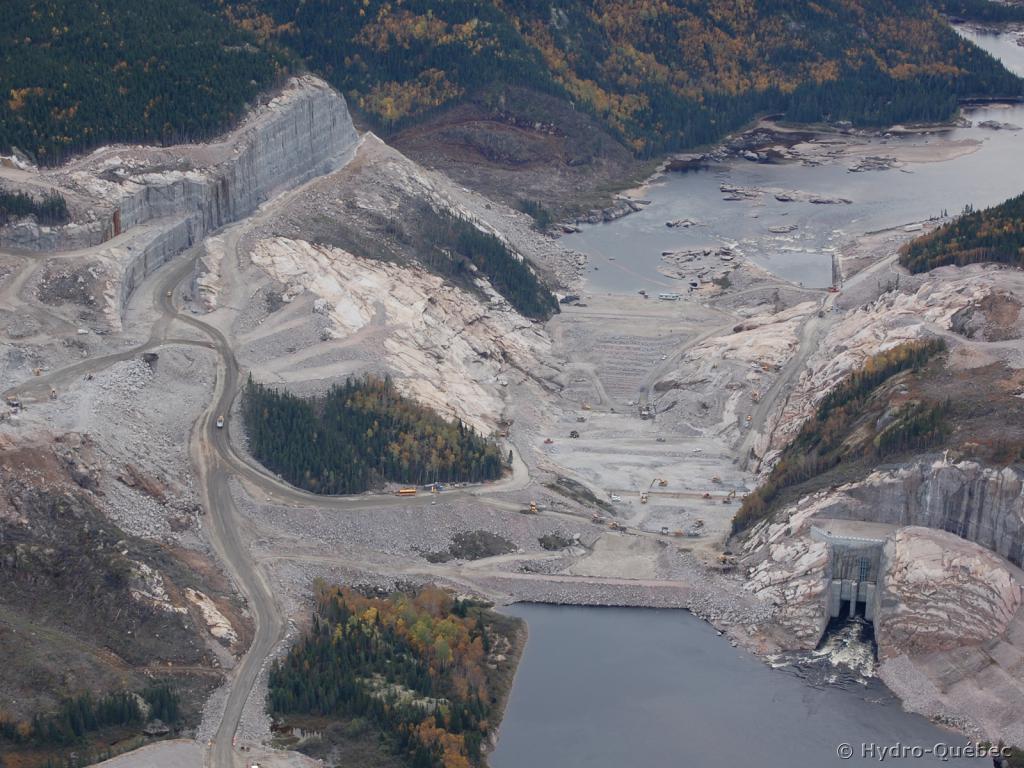

Après la dérivation :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Dim 12 Juil 2015 - 09:44    Sujet du message: Les grands chantiers Québécois Répondre en citant

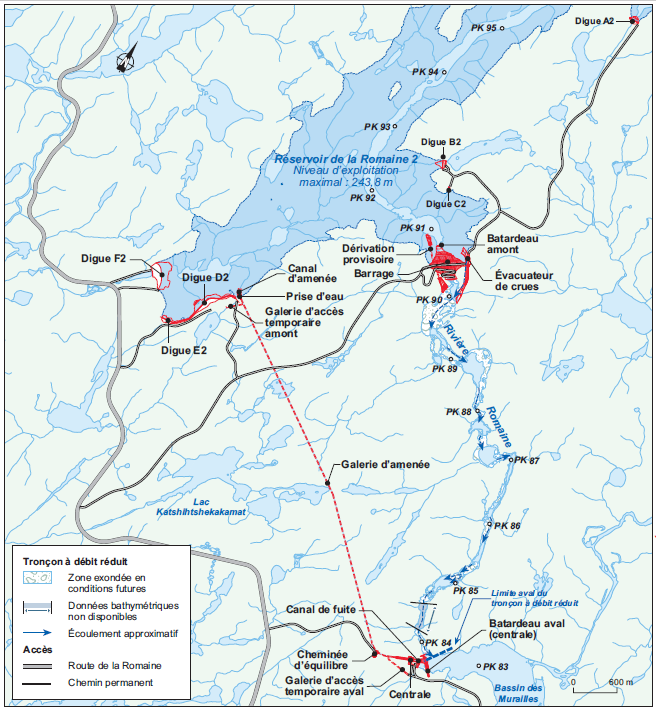

Situation du barrage par rapport à la centrale :





On peut aussi voir en pointiller rouge le canal d'amenée.







Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Dim 12 Juil 2015 - 17:32    Sujet du message: Les grands chantiers Québécois Répondre en citant

Avant la mise en place des matériaux sur le barrage, ils sont tester sur un banc d'essai.

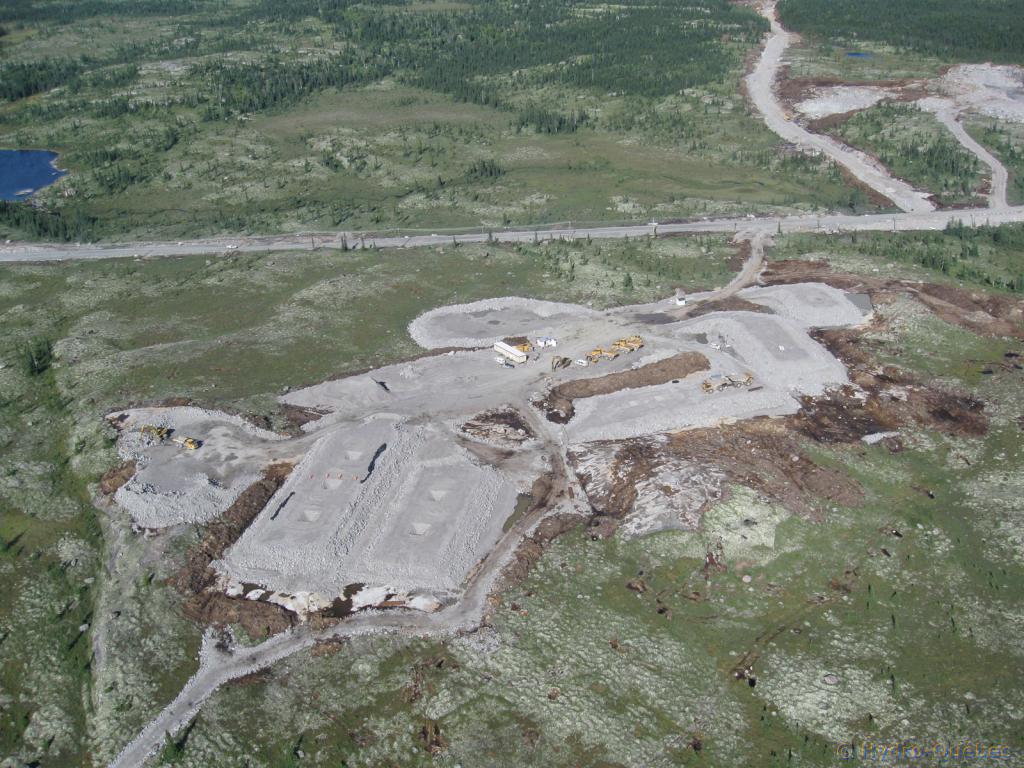

Le banc d'essai des remblais :

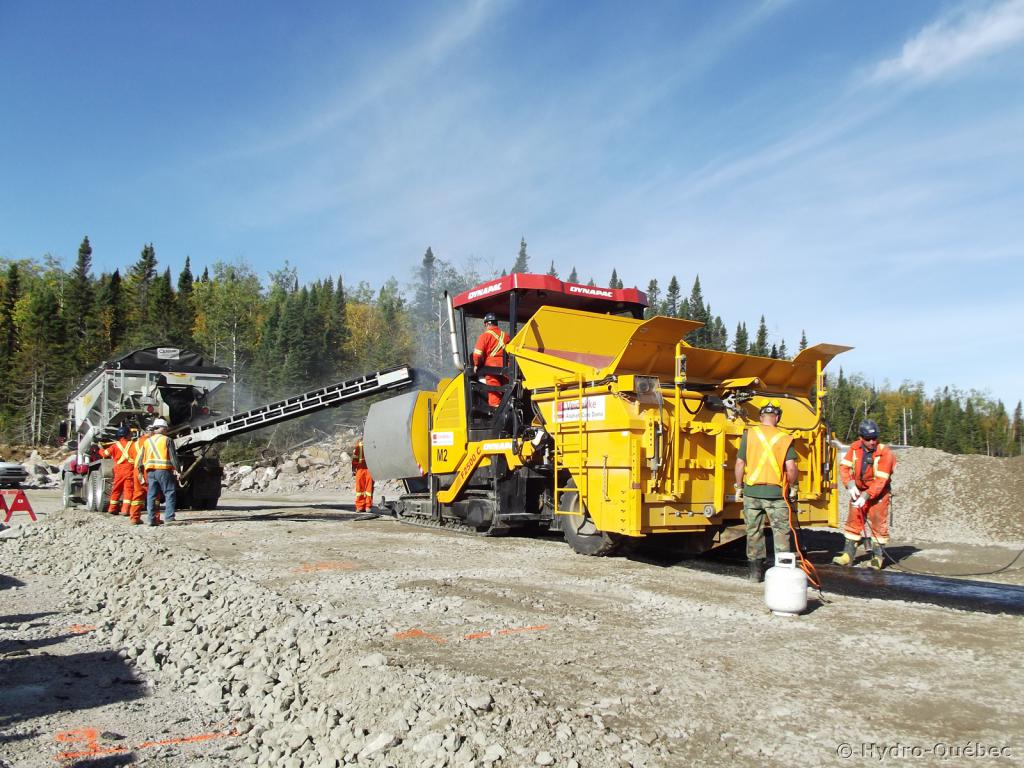

Test de pose de béton asphaltique sur le banc :




Revenir en haut
