MessagePosté le: Sam 17 Jan 2015 - 19:08    Sujet du message: Les grands chantiers Québécois Répondre en citant

PublicitéSupprimer les publicités ?

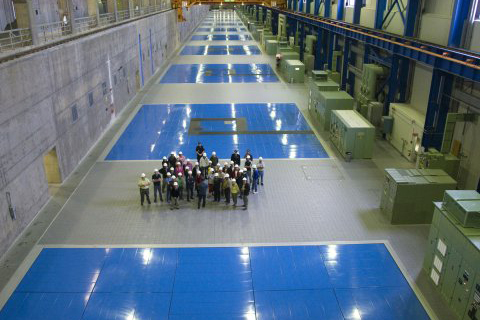

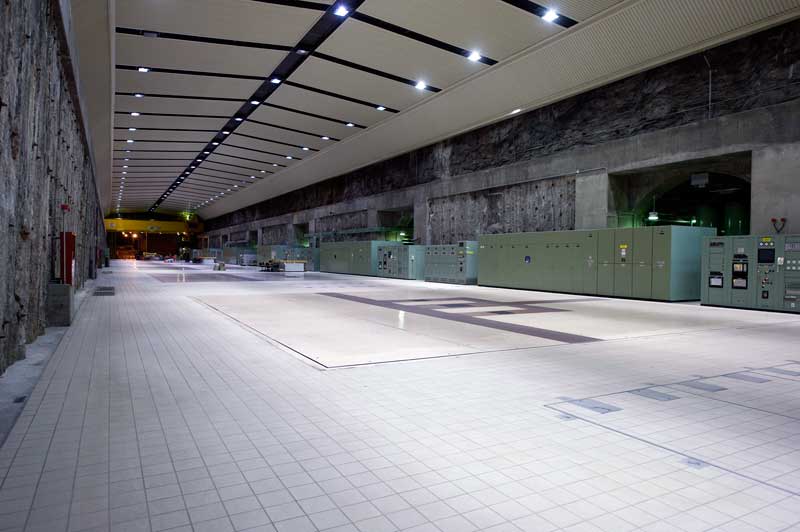

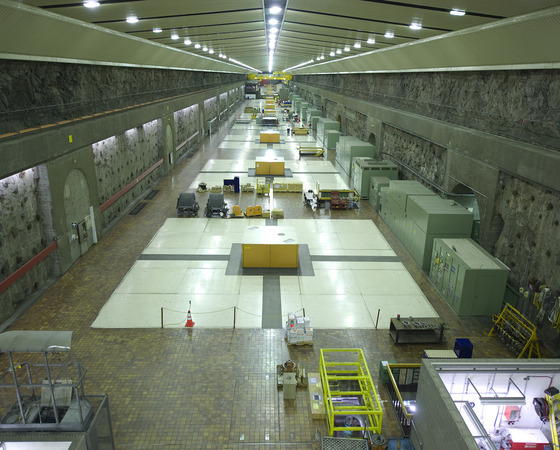

La centrale Robert-Bourassa, situe sur le site La-Grande 2, plus grosse centrale hydroélectrique comporte plus de 16 turbines.


C'est aussi la première partie construite du complexe LG2, il entra en construction en Mai 1973, et inauguré le 27 Octobre 1979.


C'est la centrale creuser dans le roc la plus grande du monde, ces dimensions sont impressionnante, 483 mètres de long, 22 mètres de large et 45 mètres de hauteur.


Le site souterrain à nécessité l'excavation de 2.83 Millions de m3 de roc.








Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Sam 17 Jan 2015 - 19:16    Sujet du message: Les grands chantiers Québécois Répondre en citant

Chacun des 12 rotors fait 12 mètres de diamètre pour un poids de 680 tonnes.


Elles produisent 370 Mw pour une puissance totale de 5616 Mw.

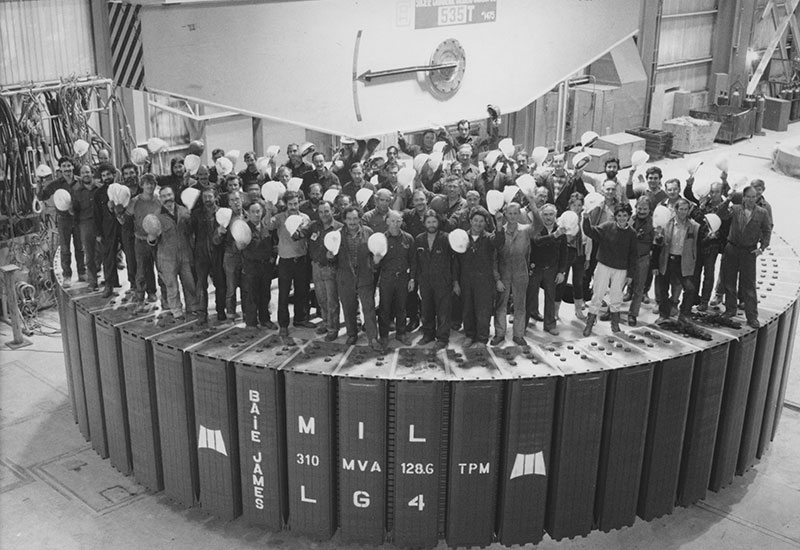

Rotor :





Sur cette photo on peut voir en haut des deux murs latéraux un renfoncement dans le roc consolidé par des poutres en béton, il supporte le pont roulant servant à l'installation et à la futur maintenance des groupes alternateurs :

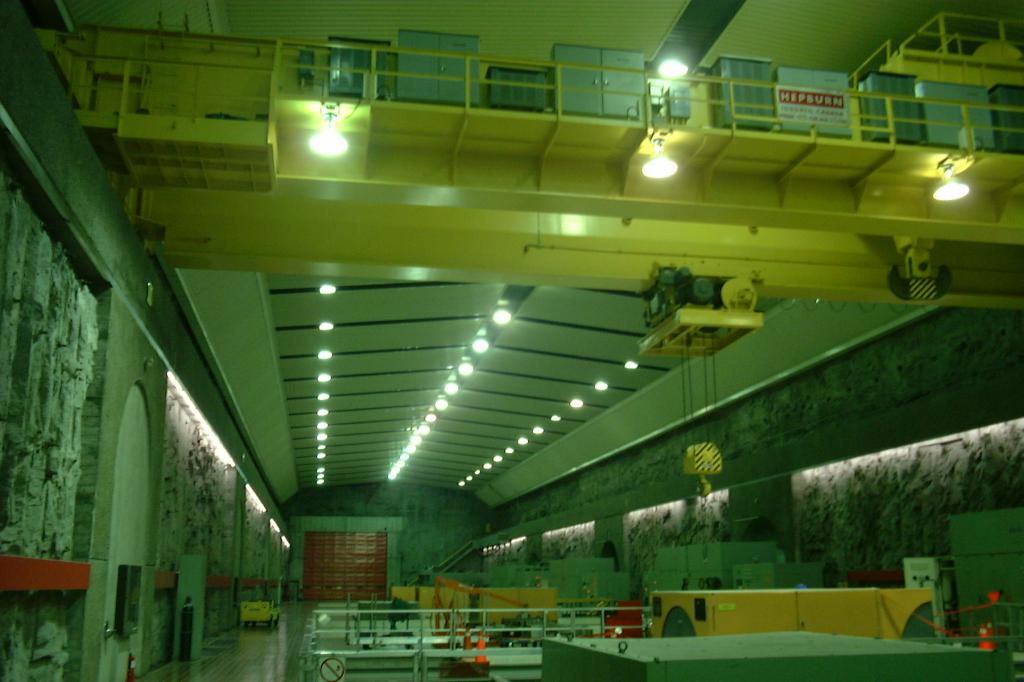

Le pont roulant :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Sam 17 Jan 2015 - 19:32    Sujet du message: Les grands chantiers Québécois Répondre en citant

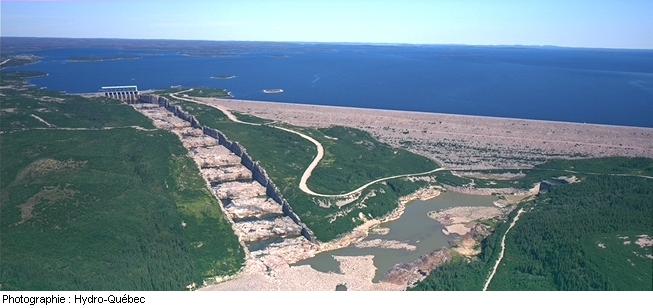

Le complexe LG2 comporte aussi un barrage de 162 mètres de haut et de 2836 mètres de long, fait de plus de 23 000 000 de mètre-cube de roche et autres matériaux.

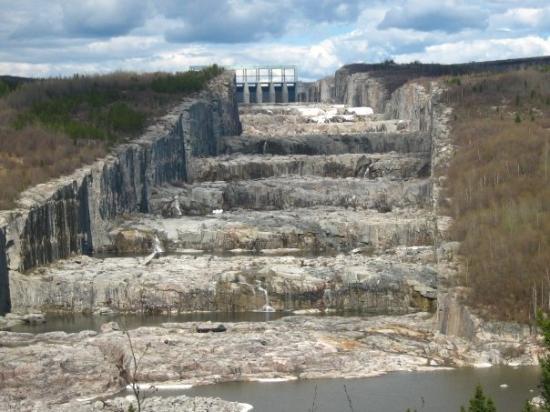

et l'ouvrage à gauche de l'image, sûrement le plus impressionnant, un évacuateur de cru servant en cas de monté de l'eau dans le réservoir.


Il est fait de 10 marches creuser à même la montagne, chacune d'entre elle pourrait contenir deux terrains de football. ça hauteur total avoisine les 110 mètres de haut :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Sam 17 Jan 2015 - 19:40    Sujet du message: Les grands chantiers Québécois Répondre en citant

Et pour finir, le réservoir de LG2, d'une superficie gigantesque !


Il à une superficie de 2835 Km², le réservoir est fermée par le barrage et plus de 29 digues. La plus grande des digues fait 6052 mètres.


Ce réservoir à mis plus de 10 mois à ce remplir et peut contenir au maximum 19 Milliards de M3, une mer d'eau douce quoi ...




Revenir en haut
EXCAVATORXTREM
Administrateur

Hors ligne

Inscrit le: 11 Mar 2012
Messages: 11 625
Localisation: Aquitaine

MessagePosté le: Sam 17 Jan 2015 - 22:00    Sujet du message: Les grands chantiers Québécois Répondre en citant

 Super ce sujet "mtl" !!

C'est des chiffres qui nous dépassent ... Mr. Green

Exca

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Lun 19 Jan 2015 - 19:12    Sujet du message: Les grands chantiers Québécois Répondre en citant

Tu as raison Exca, quand on ce dit que le plus gros réservoir artificiel du site fait plus de 4318 Km² soit pas loin de deux fois plus que le plus grand lac naturel du Québec ( Lac de Mistassini ) c'est incroyable !

Revenir en haut
Marion83M


Hors ligne

Inscrit le: 23 Juil 2014
Messages: 16
Localisation: Lausanne

MessagePosté le: Mer 28 Jan 2015 - 08:15    Sujet du message: Les grands chantiers Québécois Répondre en citant

Merci et bravo pour toutes ces informations. Il faudrait aller voir sur place pour se faire une idée de l'ampleur. J'ai trouvé un reportage sur internet qui relate assez bien cette épopée.
https://www.youtube.com/watch?v=mFEBpV-XAoA


Revenir en haut
fredo_40


Hors ligne

Inscrit le: 29 Nov 2013
Messages: 674
Localisation: landais, chalossais

MessagePosté le: Mer 28 Jan 2015 - 19:24    Sujet du message: Les grands chantiers Québécois Répondre en citant

il est énorme se reportage et les machines dedans, des trucs de foue!!!!!
_________________
Comme dit mon père : "Apprend tant que le vieux est encore là !!!!!!!!!!!!" LOL.


Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Sam 11 Juil 2015 - 18:35    Sujet du message: Les grands chantiers Québécois Répondre en citant

Bonjour à tous,


Après un long abandon de ce sujet, je reviens à la charge


En restant dans l'hydro électricité, on va parler du projet " La Romaine "


Situons déjà les chantiers :


Situer à plus de 1000Km de Montréal, c'est ici qu'un méga chantier à commencer en 2009 :


La date de fin est prévu courant 2020.

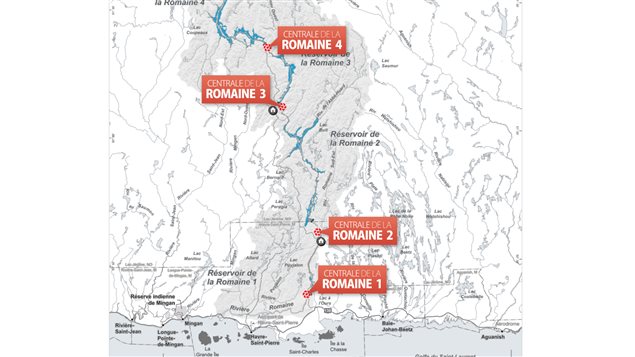

Situation des quatre complexe sur la rivière la Romaine :




Dernière édition par Mtl-40 le Sam 11 Juil 2015 - 18:54; édité 1 fois
Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Sam 11 Juil 2015 - 18:38    Sujet du message: Les grands chantiers Québécois Répondre en citant

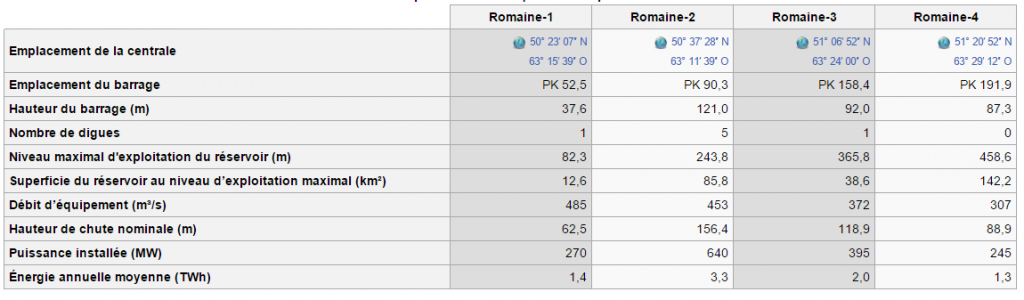

Un tableau sur les quatre centrales :

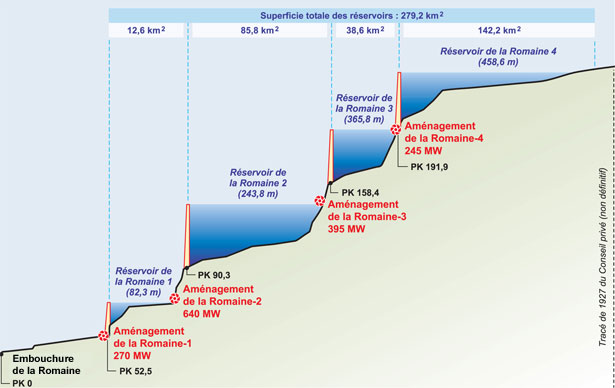

Et un Schéma sur la superficie de chacun des quatre réservoir :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Sam 11 Juil 2015 - 18:51    Sujet du message: Les grands chantiers Québécois Répondre en citant

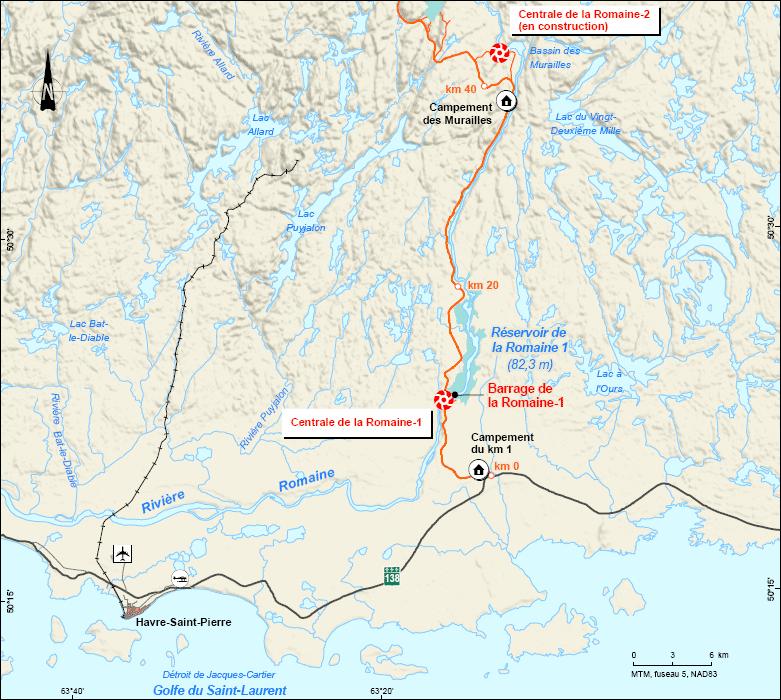

Le projet nécessite la construction d'une route, d'une longueur de 48Km, partant de la route 138 déjà existante :

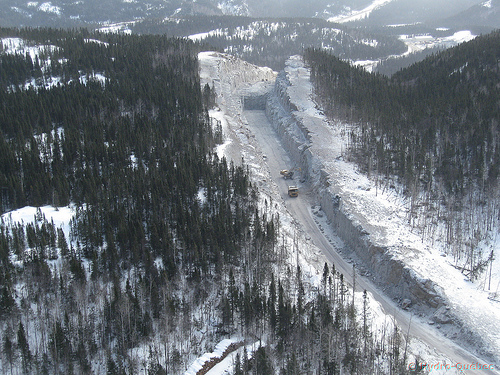

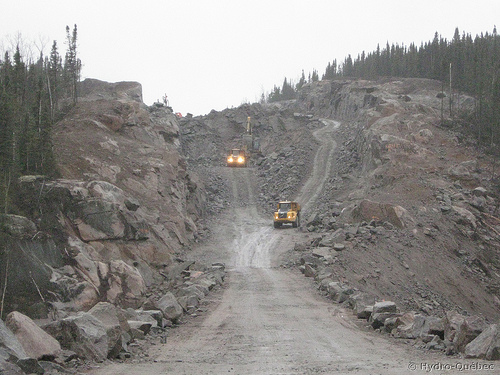

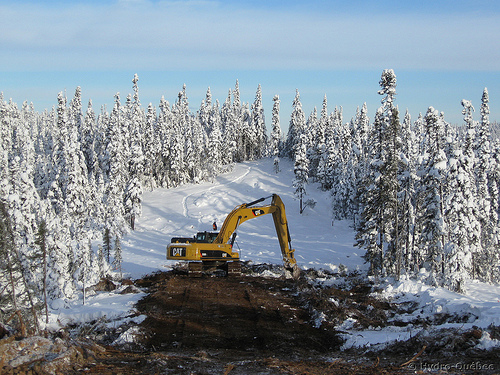

Excavation durant ça construction :










Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Sam 11 Juil 2015 - 18:53    Sujet du message: Les grands chantiers Québécois Répondre en citant

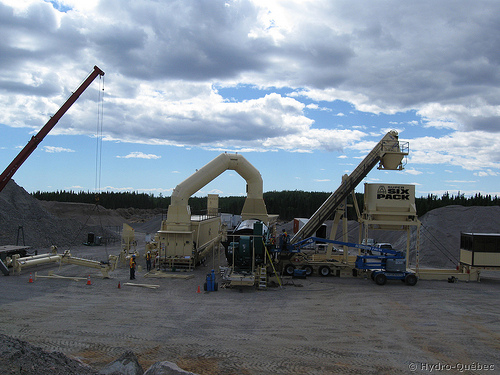

La centrale à enrobé pour la route : La route fera 6.6 mètres de large

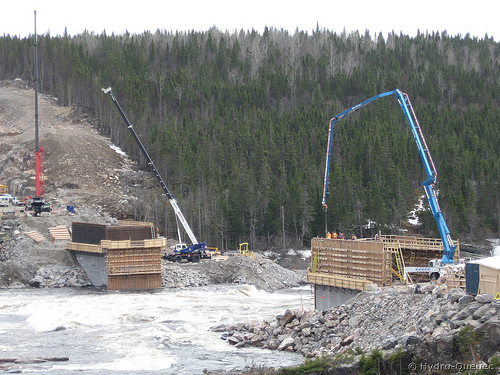

Ouvrage au Km 10 :

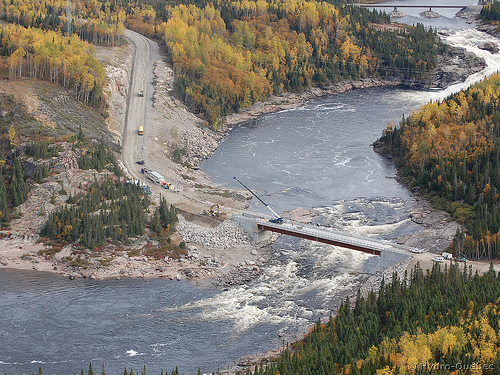

Une fois finis :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Sam 11 Juil 2015 - 20:28    Sujet du message: Les grands chantiers Québécois Répondre en citant

Je commence avec le complexe " La Romaine 1 ".

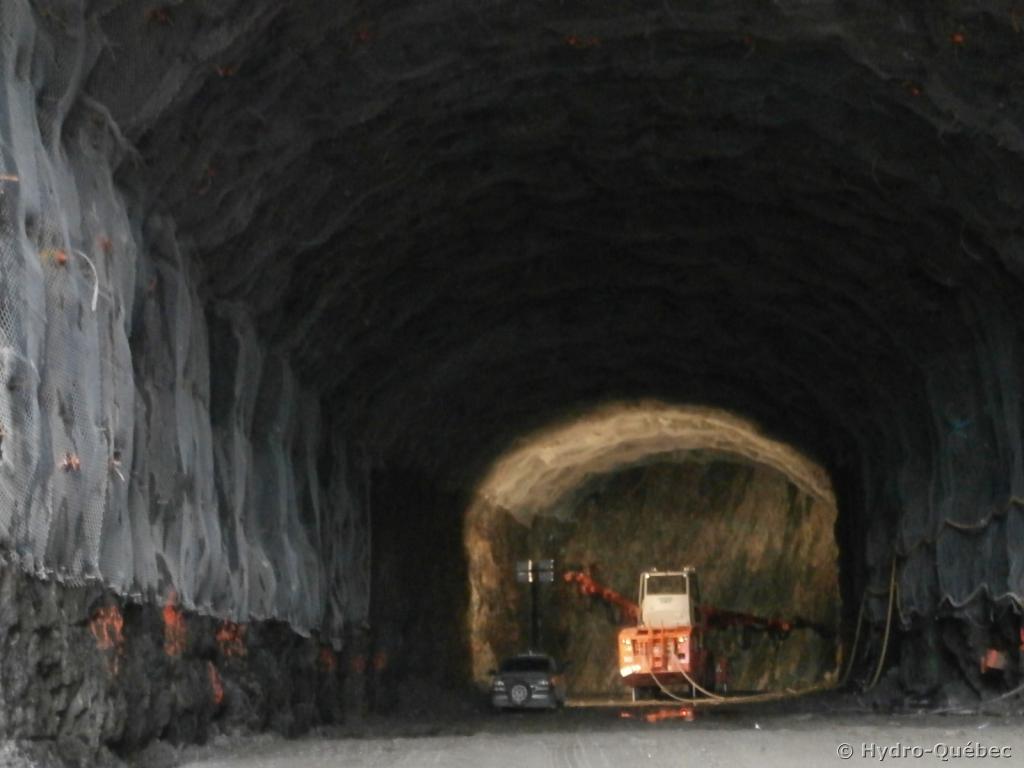

Pour permettre les travaux, il faut creuser une galerie de dérivation provisoire.


Les dimensions : Longueur 659m, largeur 12m, hauteur 9m :





Le canal d'amenée d'une longueur de 550m débouche sur une conduite forcée de 7.5m de diamètre et s'une longueur de 107m pour une chute d'eau de 61.5 mètres :

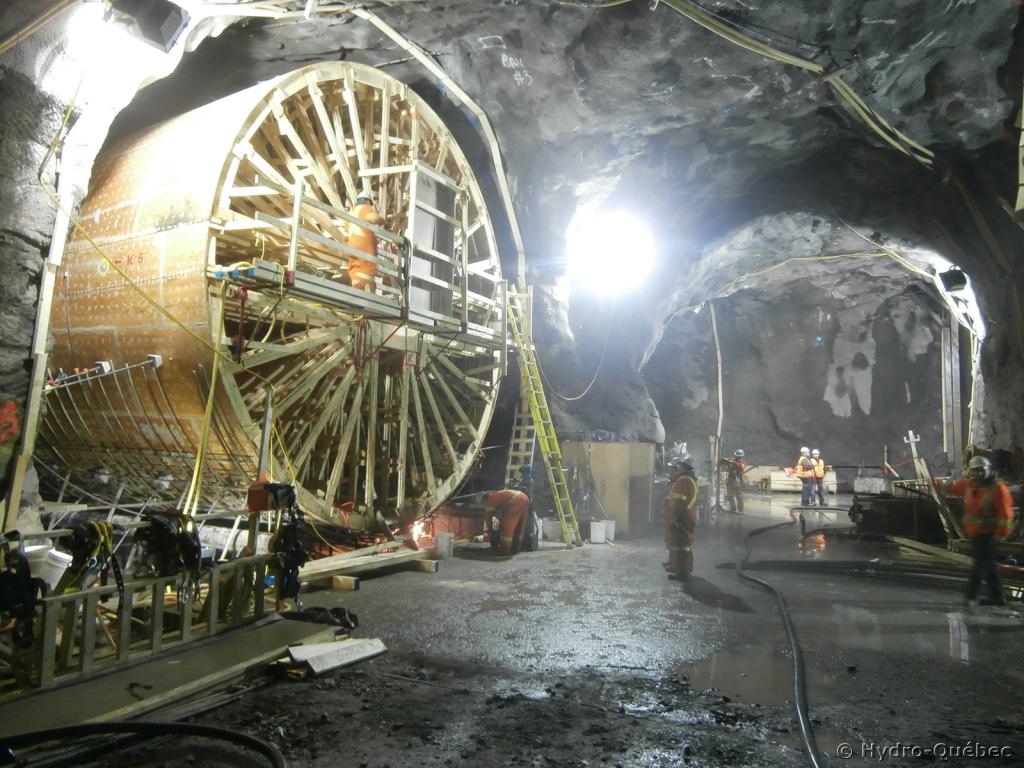

La conduite forcée :


Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Sam 11 Juil 2015 - 20:33    Sujet du message: Les grands chantiers Québécois Répondre en citant

La centrale " La Romaine 1 " est une centrale de surface de 85 mètres de longueur par 33 de largeur :

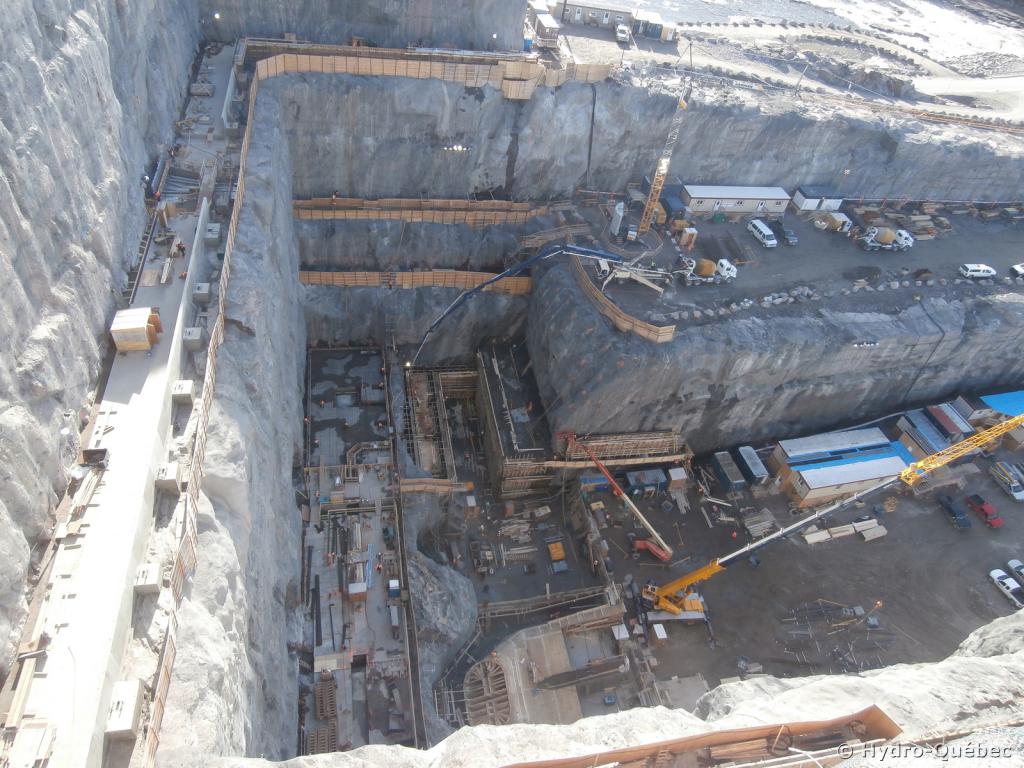

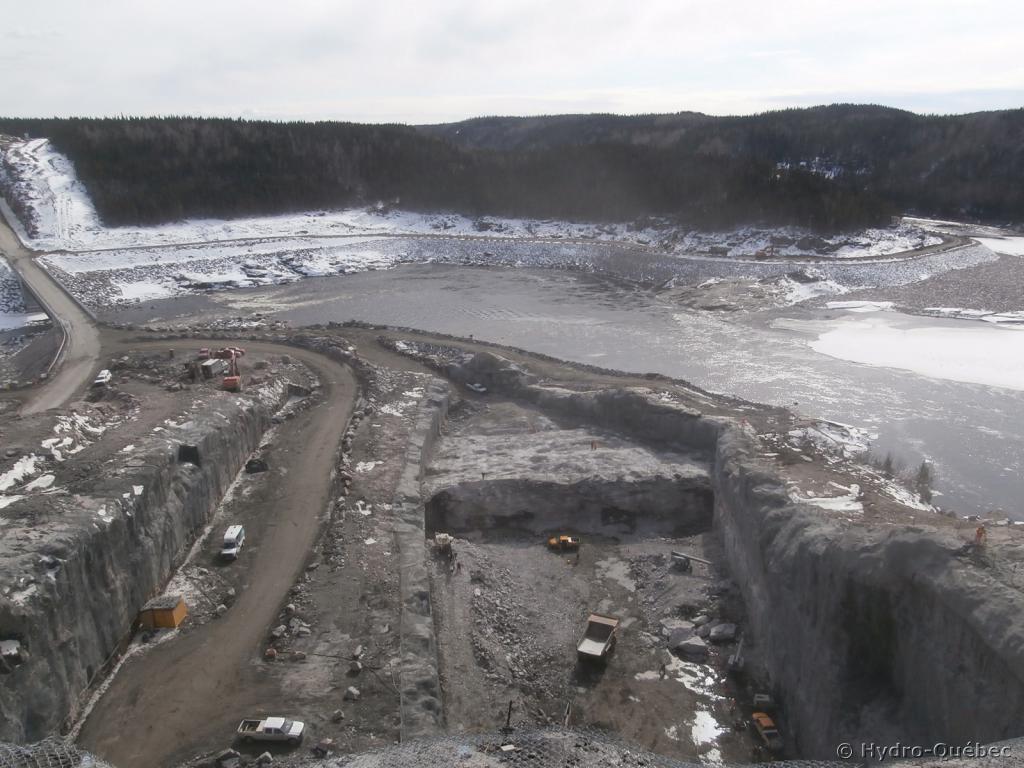

L'excavation de la centrale :





Plus tard :





La centrale est équiper de 2 turbines Francis pour une puissance de 270MW.


Le débit nominal est de 485 M3/sec dans l'équipement :

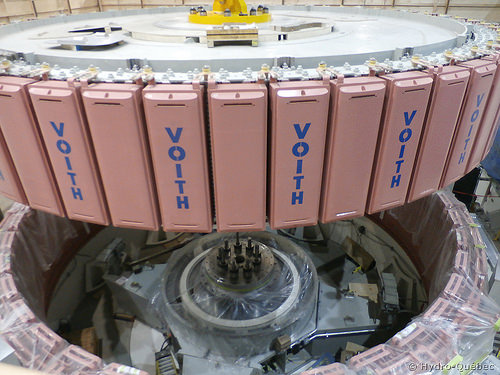

Le rotor :


Revenir en haut
fredo_40


Hors ligne

Inscrit le: 29 Nov 2013
Messages: 674
Localisation: landais, chalossais

MessagePosté le: Sam 11 Juil 2015 - 21:31    Sujet du message: Les grands chantiers Québécois Répondre en citant

chantier de ouffff!!!!! Razz
_________________
Comme dit mon père : "Apprend tant que le vieux est encore là !!!!!!!!!!!!" LOL.
