Passons maintenant à la galerie d'amenée et aux conduites forcée.


Tout d'abord les dimensions :


Longueur : 1675 mètres , largeur : 16 mètres, hauteur : 12 mètres.

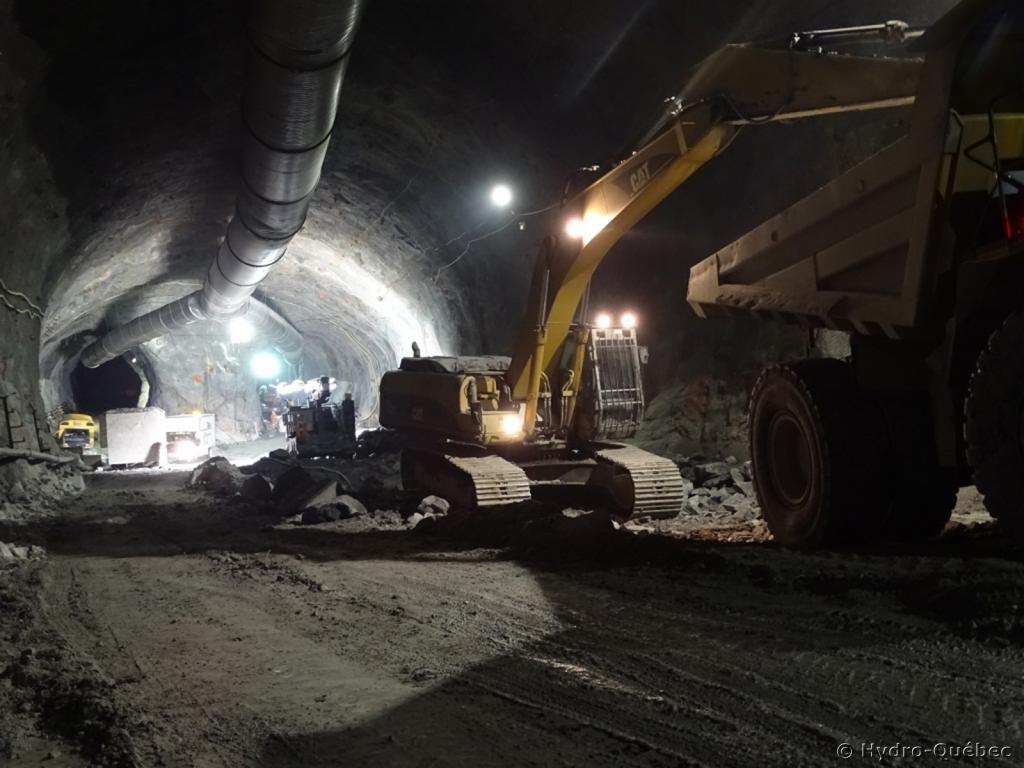

Évacuation des débris :

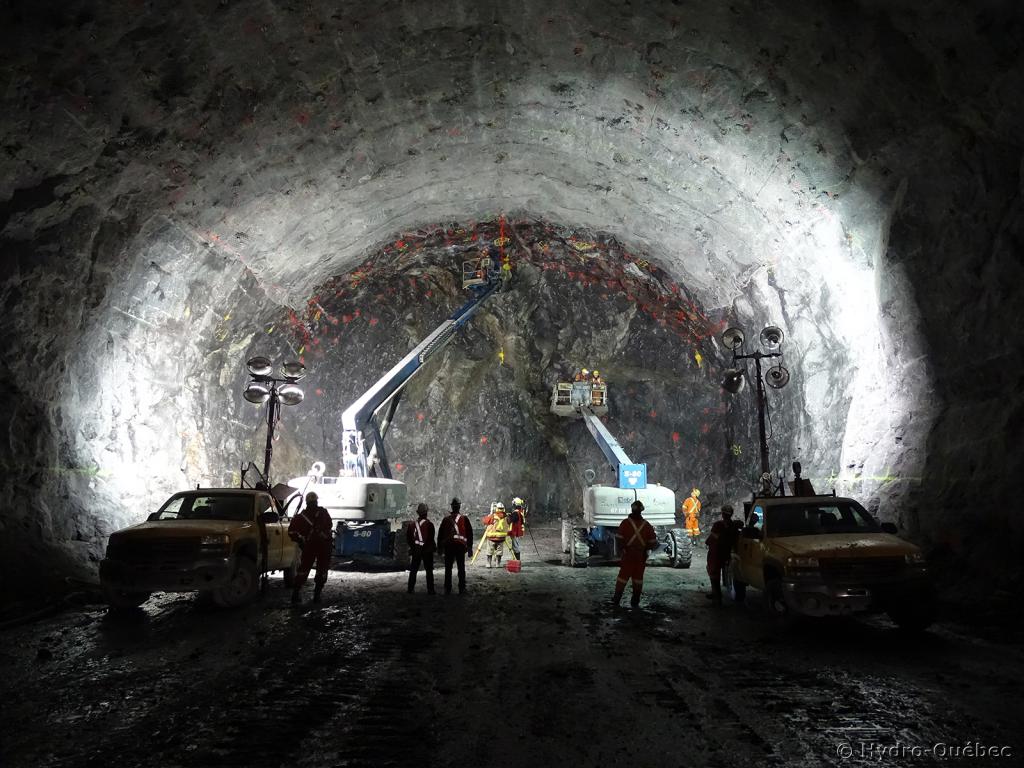

Forage de la galerie :










Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 14:01    Sujet du message: Les grands chantiers Québécois Répondre en citant

Au bout des 1675 mètres de la galerie d'amenée, le répartiteur d'ou part les deux conduites forcée.


Chacune des conduites forcée fait plus de 60 mètres de long, pour 7,2 mètres de diamètre extérieur et 5,6 mètres de diamètre intérieur.

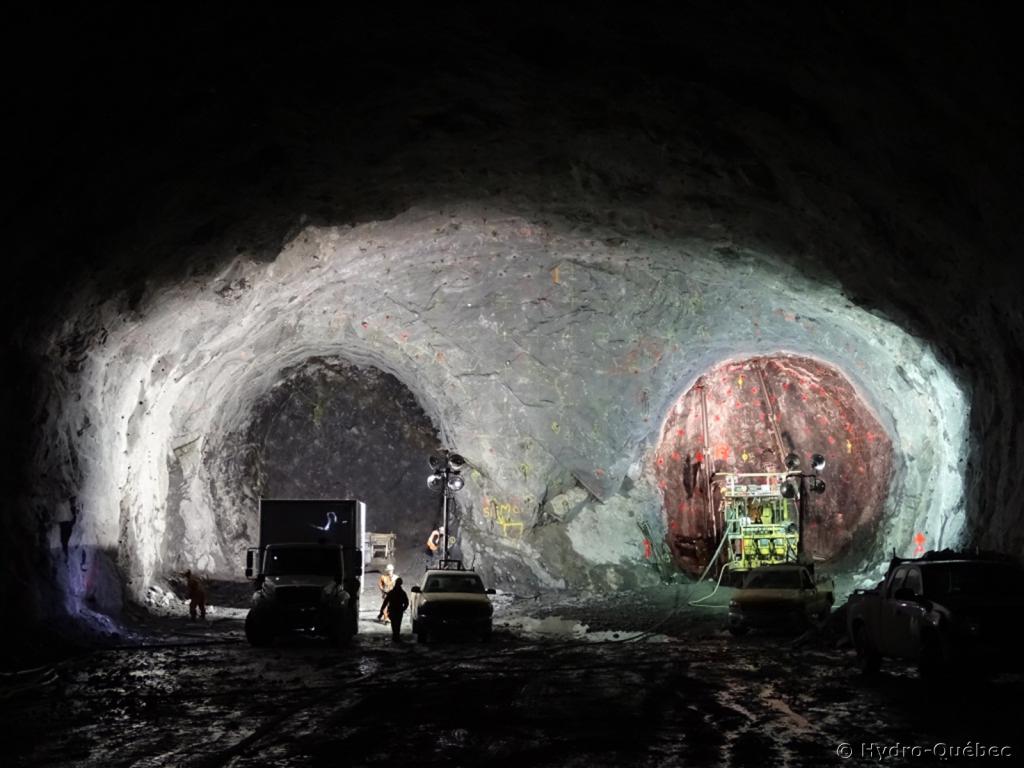

Vu sur le répartiteur et les deux conduites forcée :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 14:05    Sujet du message: Les grands chantiers Québécois Répondre en citant

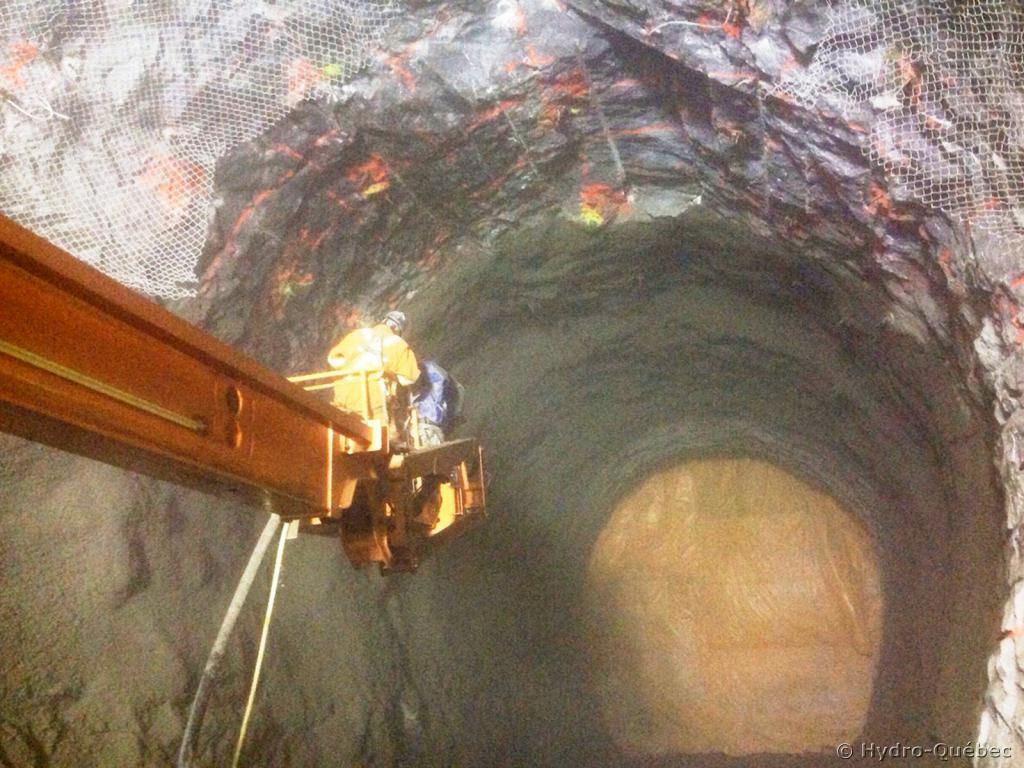

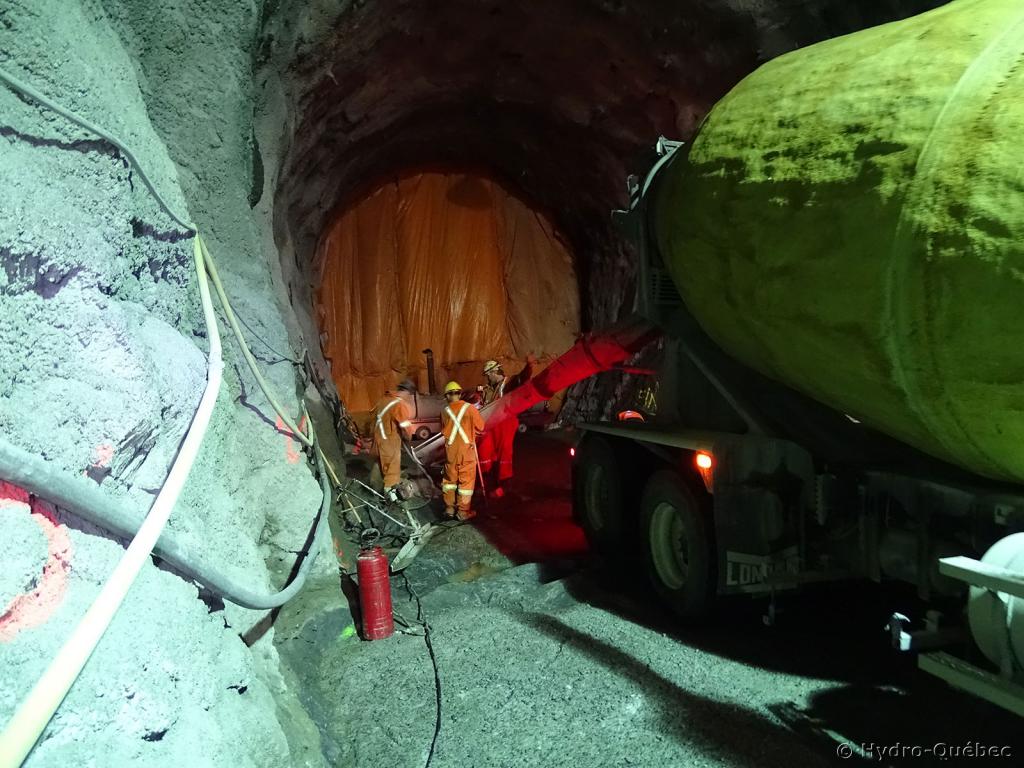

Projection de béton dans une des galerie de conduite forcée :

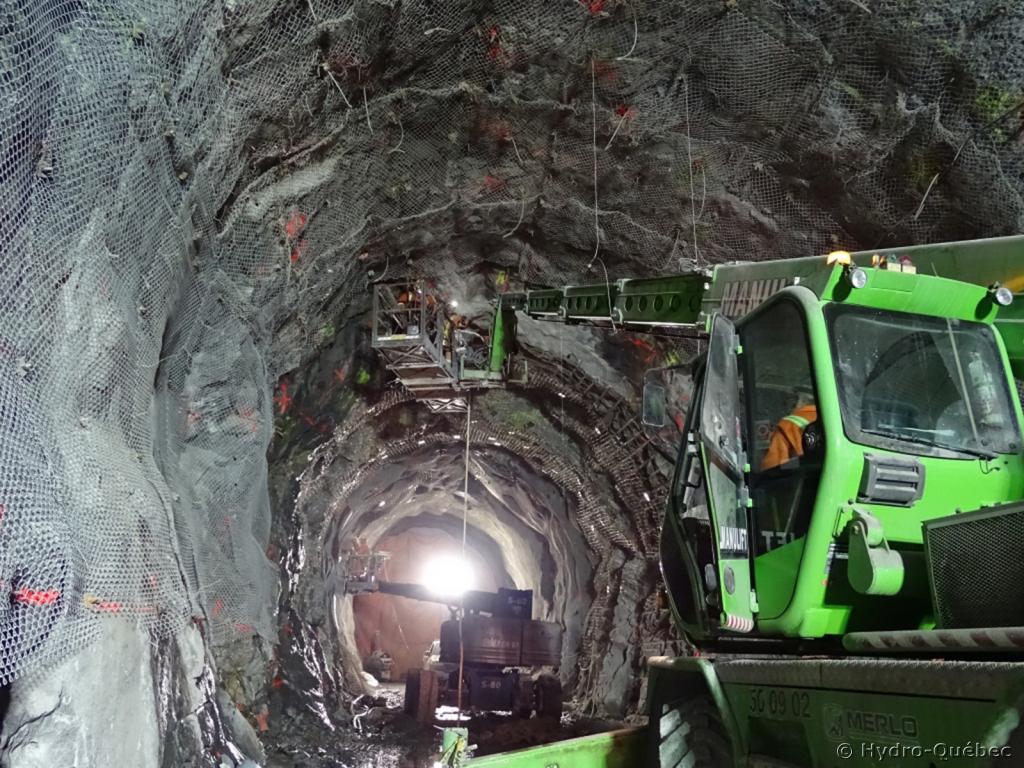

Mise en place de treillis métallique à mailles dans la galerie :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 14:06    Sujet du message: Les grands chantiers Québécois Répondre en citant

Transport d'une section de blindage de conduite forcée au checkpoint du Km1 :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 16:54    Sujet du message: Les grands chantiers Québécois Répondre en citant

Exca tu nous avait cacher que tu fais des affaires outre atlantique




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 16:58    Sujet du message: Les grands chantiers Québécois Répondre en citant

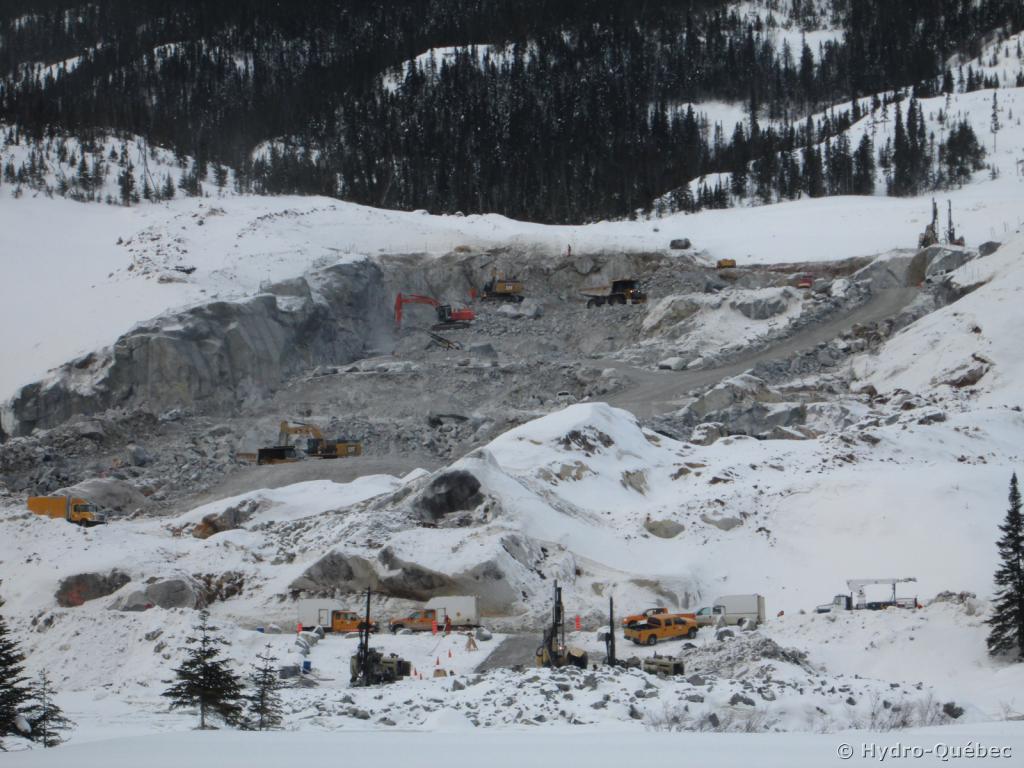

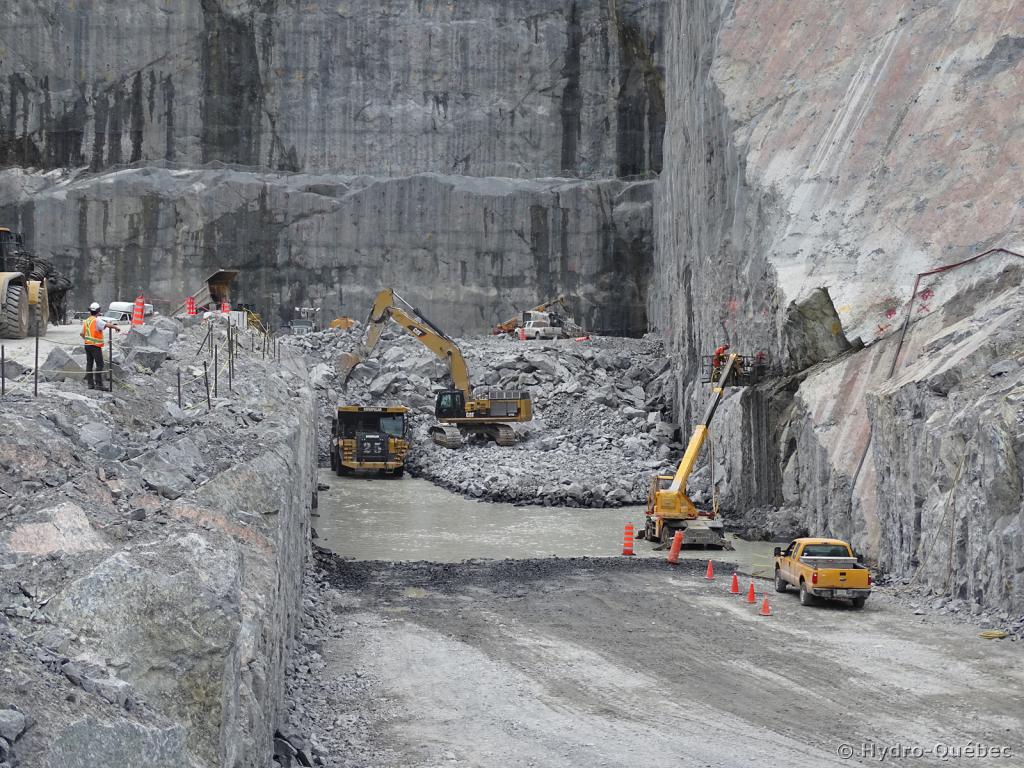

La centrale maintenant, le site est le début de l'excavation :







Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 17:01    Sujet du message: Les grands chantiers Québécois Répondre en citant

J'ai oublier de préciser en début de sujet   Les chantiers ce passe 24h sur 24h et 7 jours sur 7 !
Quelques chiffres sur la centrale :


Dimensions : 32,5 mètres de large pour 73 mètres de longueur.


Hauteur de chute : 119 mètres.


Groupe turbine : deux de type Francis pour une puissance total de 395 MW.

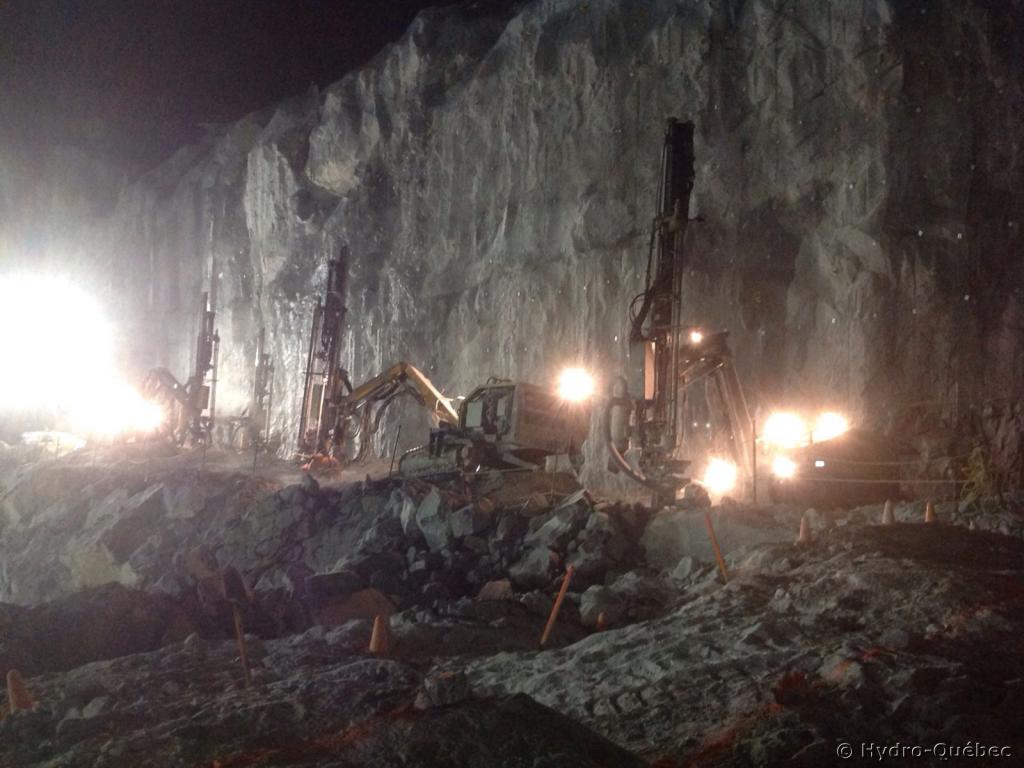

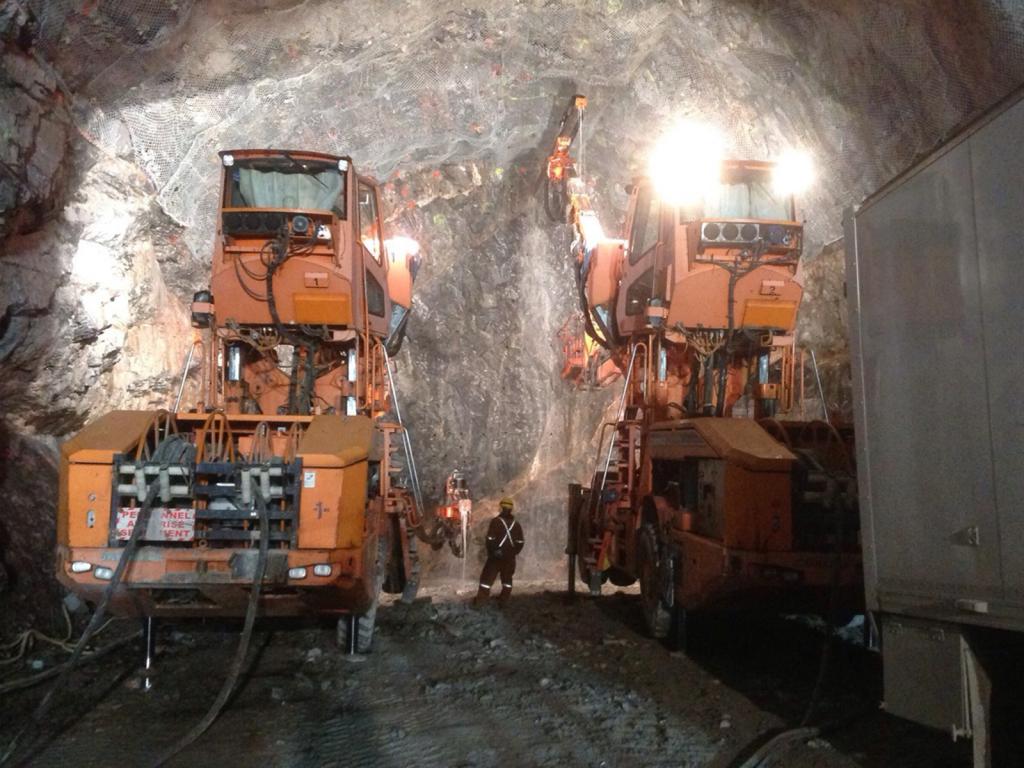

Forage d'une banquette à la centrale :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 17:04    Sujet du message: Les grands chantiers Québécois Répondre en citant

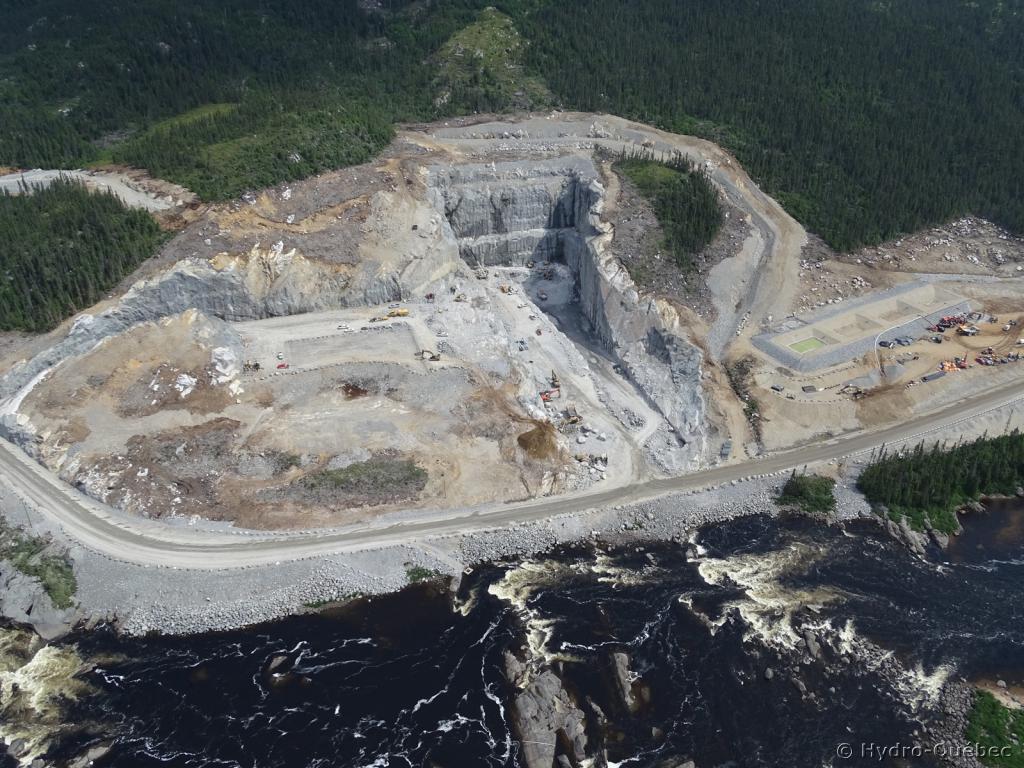

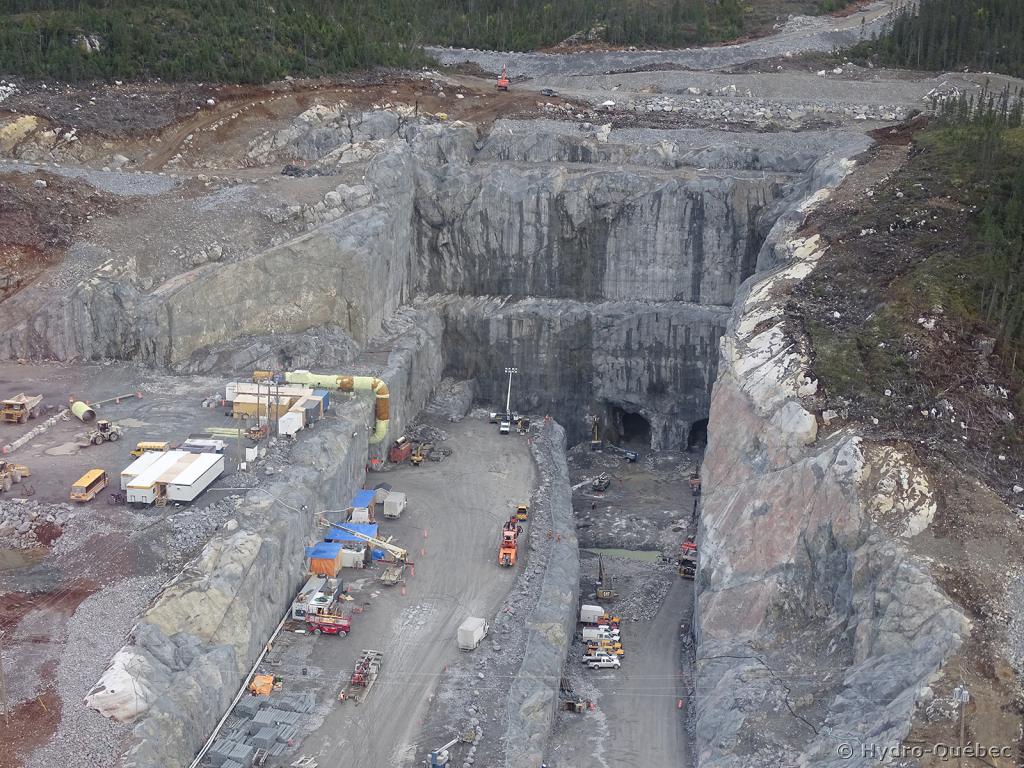

Une vue général du chantier de la centrale et du canal de fuite :





Comme les deux autres centrale, le cubage extrait est impressionnant !




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 17:07    Sujet du message: Les grands chantiers Québécois Répondre en citant

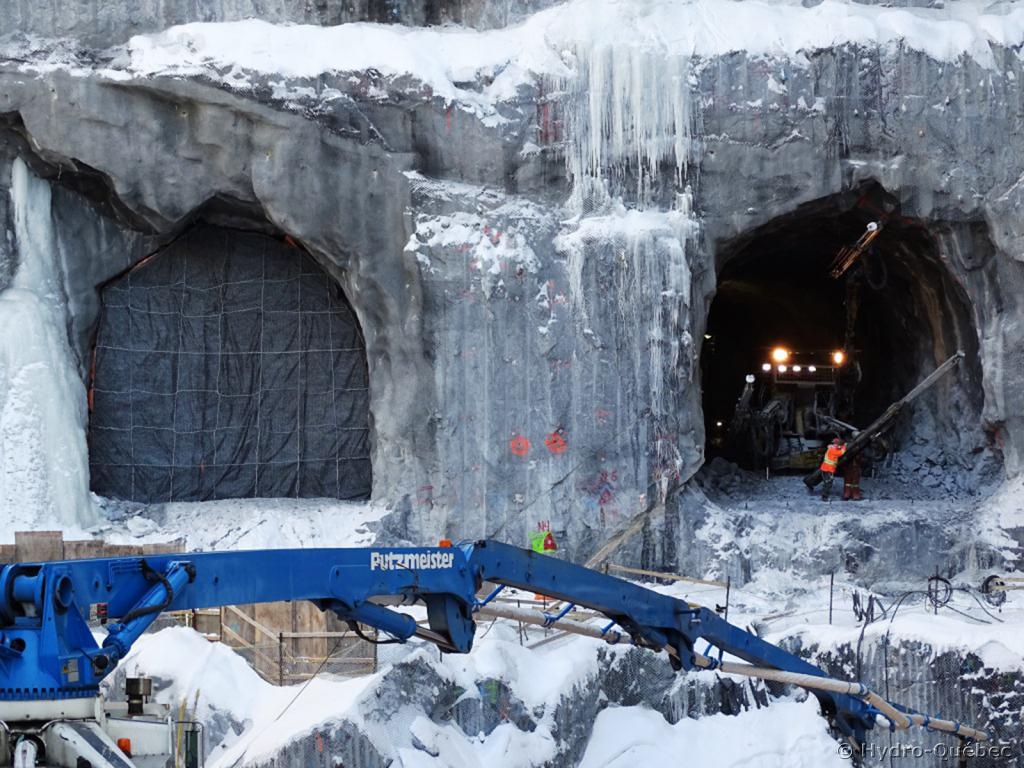

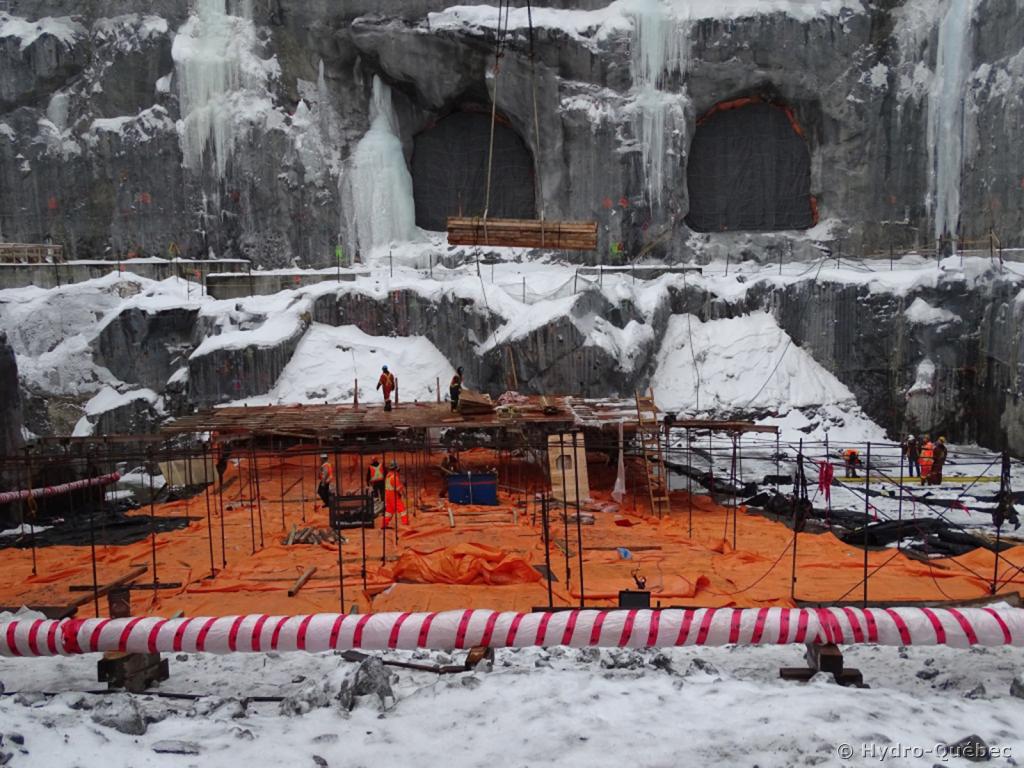

Les deux conduites forcée côté centrale :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 17:08    Sujet du message: Les grands chantiers Québécois Répondre en citant

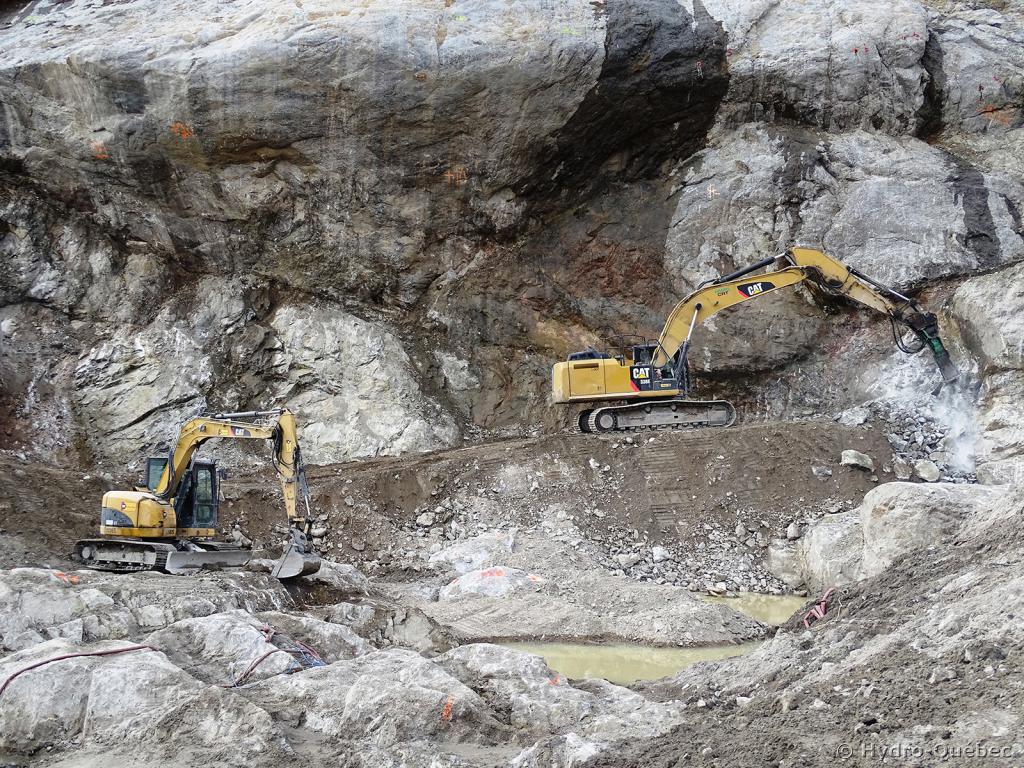

Pour ce rendre compte de la profondeur arracher à la montagne pour la centrale, on peut voir au milieu de cette photo une mini pelle




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 17:10    Sujet du message: Les grands chantiers Québécois Répondre en citant

Mise en place du béton entourant les conduites forcée :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 17:12    Sujet du message: Les grands chantiers Québécois Répondre en citant

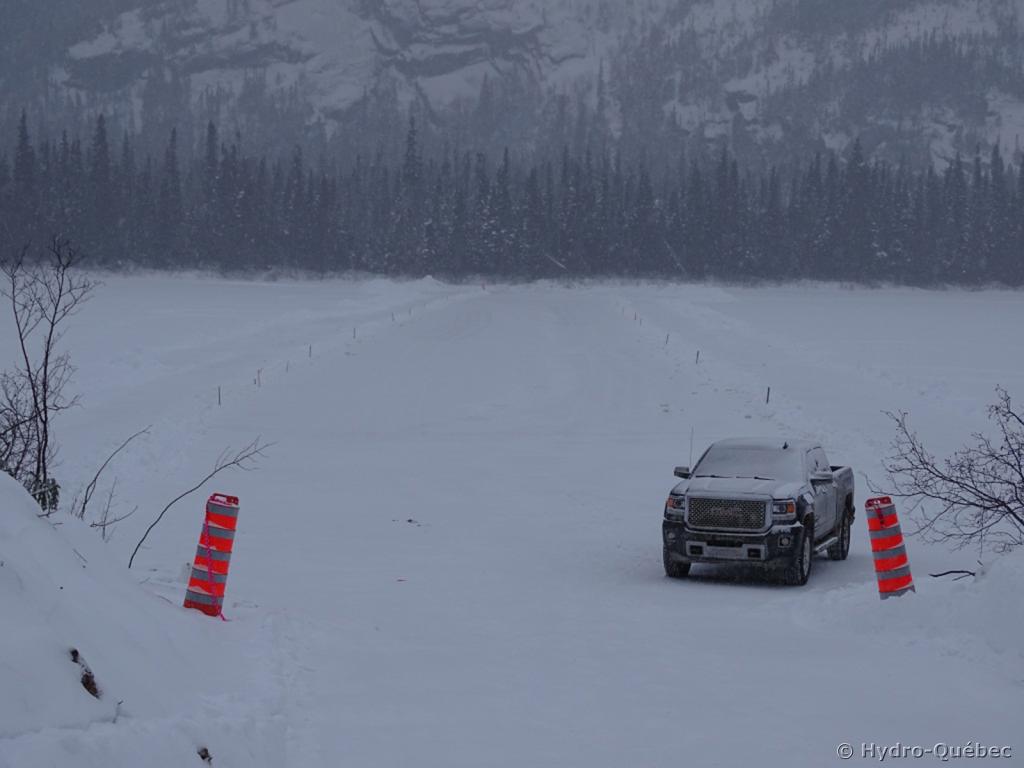

Petite parenthèse, vu les température extrême en hiver, un pont de glace à était crée pour raccourcir le chemin habituel :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 17:15    Sujet du message: Les grands chantiers Québécois Répondre en citant

Bétonnage de la dalle de propreté :

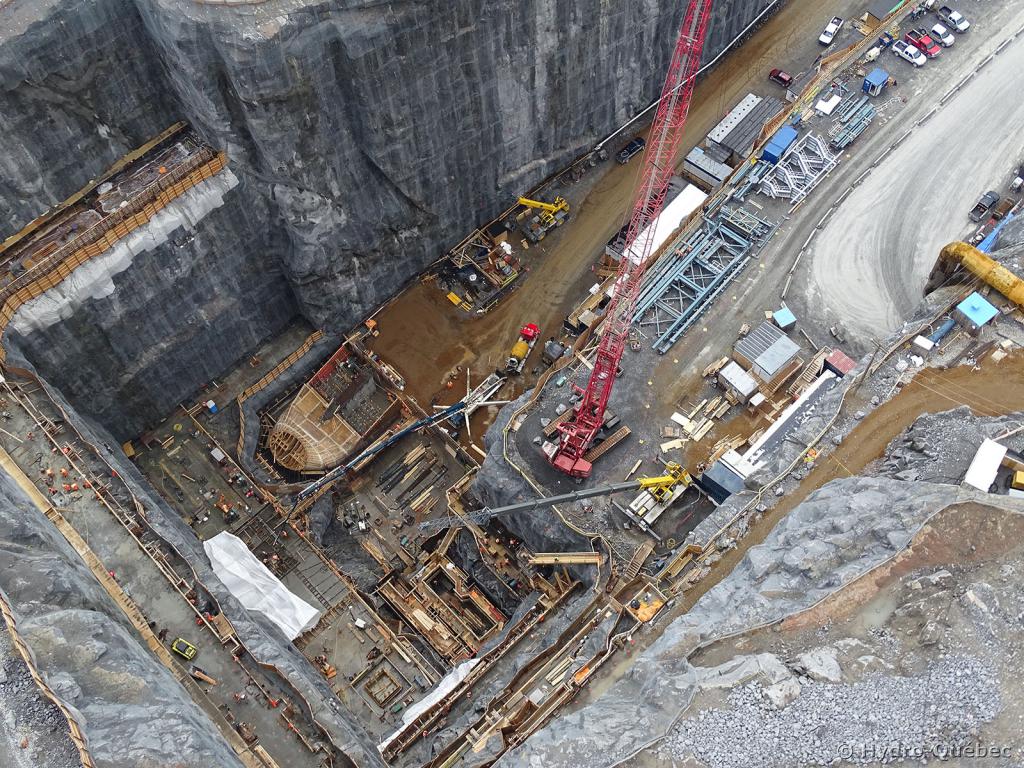

Le début des travaux de bétonnage de la centrale, la photo à était prise le 28  Mai 2015 :








Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 17:19    Sujet du message: Les grands chantiers Québécois Répondre en citant

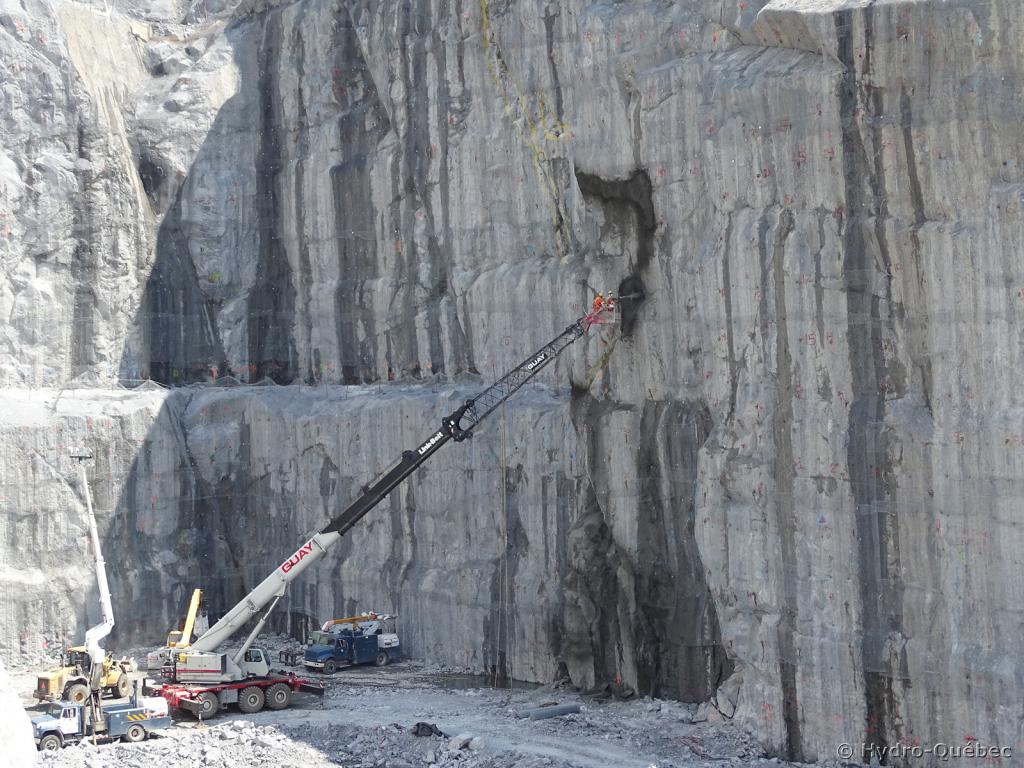

Travaux de consolidation par boulonnage de la paroi :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 17:30    Sujet du message: Les grands chantiers Québécois Répondre en citant

Voilà à l'heure actuel ou en est le chantier de la Romaine 3.


Je reviens en arrière, sur le barrage et la digue B ( la seule du complexe " La Romaine 3 ".


Il faut savoir qu'il fois le lit du fleuve assécher, on ne pose pas un barrage comme ça ...

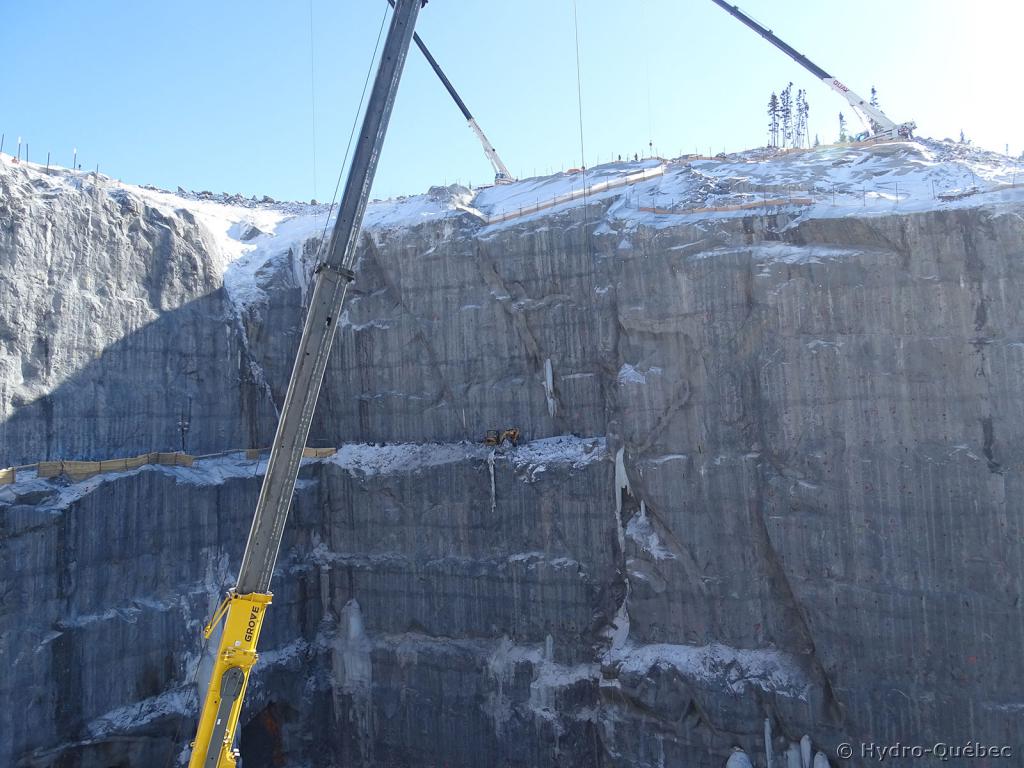

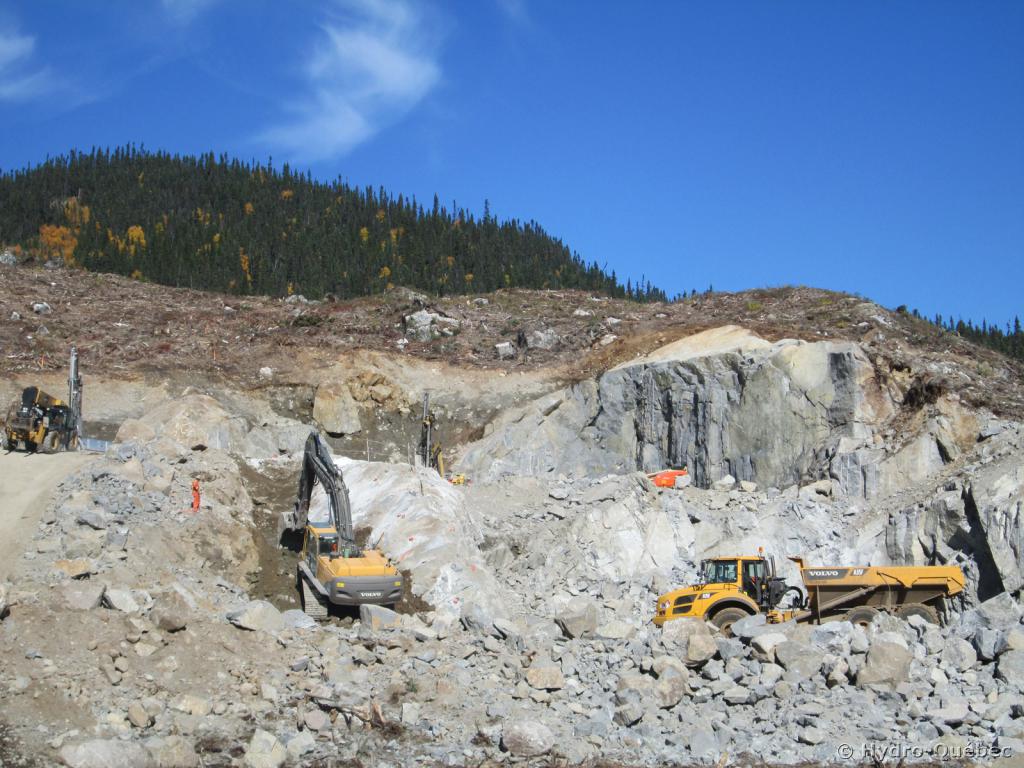

Tout d'abord il faut nettoyer la roche du mort terrain, et de roche trop faible :
