MessagePosté le: Lun 13 Juil 2015 - 19:25    Sujet du message: Les grands chantiers Québécois Répondre en citant

PublicitéSupprimer les publicités ?
mais c'est juste un truc de malade ouff

_________________
ma chaîne you tube https://www.youtube.com/user/jaymeric45/videos

le TP la Forêt les travaux paysager une passion :-D


Revenir en haut
Visiter le site web du posteur
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 10:34    Sujet du message: Les grands chantiers Québécois Répondre en citant

jaymeric45 a écrit:
mais c'est juste un truc de malade ouff


C'est un excellent projet oui,


Le Québec et HydroQuébec ont un savoir faire incroyable dans ce genre de chantier  Okay


Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 10:42    Sujet du message: Les grands chantiers Québécois Répondre en citant

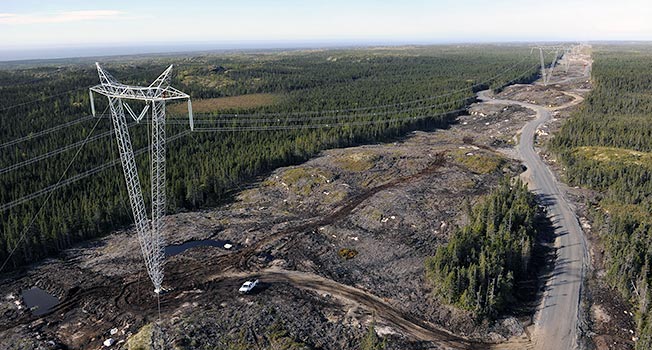

La ligne électrique d'acheminement la plus puissance présente en France est de 400Kv ( 400 000 V ).


N'étant pas suffisant pour les grandes longueur au Québec, HydroQuébec à inventé la ligne la plus puissante du monde, le 735Kv.


Ce type de ligne à était inventé en 1965 pour les besoins de transport du complexe Manic à Montréal.


Sur le projet de la Romaine, la ligne fait une longueur de 500Km :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 10:50    Sujet du message: Les grands chantiers Québécois Répondre en citant

Passons au complexe " La Romaine 3 " maintenant ...


On c'était arrêter au Km48 de la route d'accès, c'est à dire a La Romaine 2, la Romaine 3 elle est au Km120 :

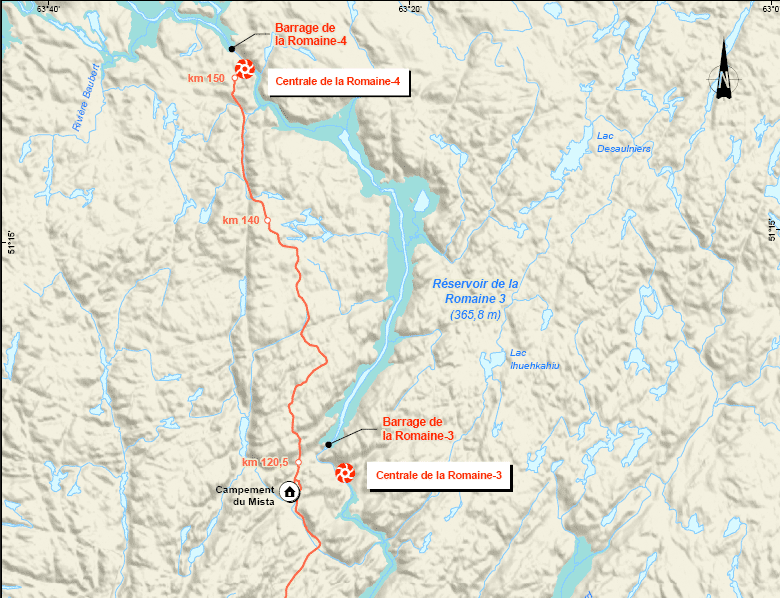

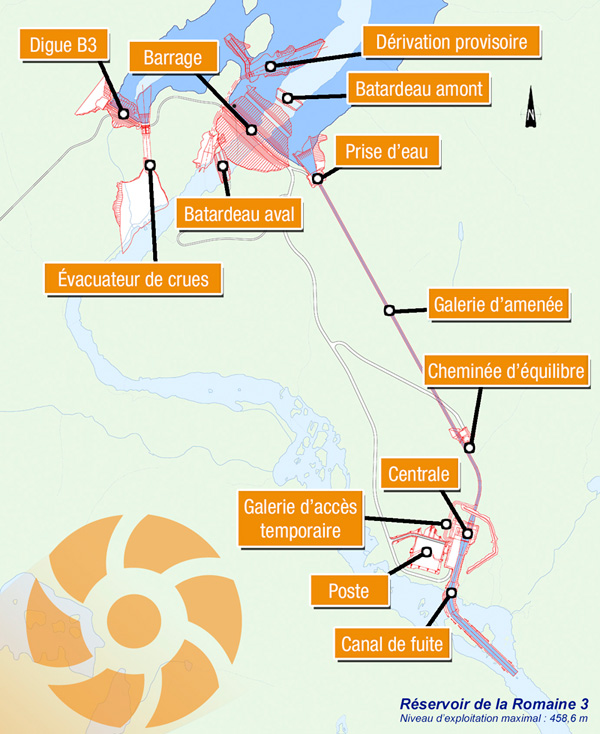

Plan des installations :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 10:55    Sujet du message: Les grands chantiers Québécois Répondre en citant

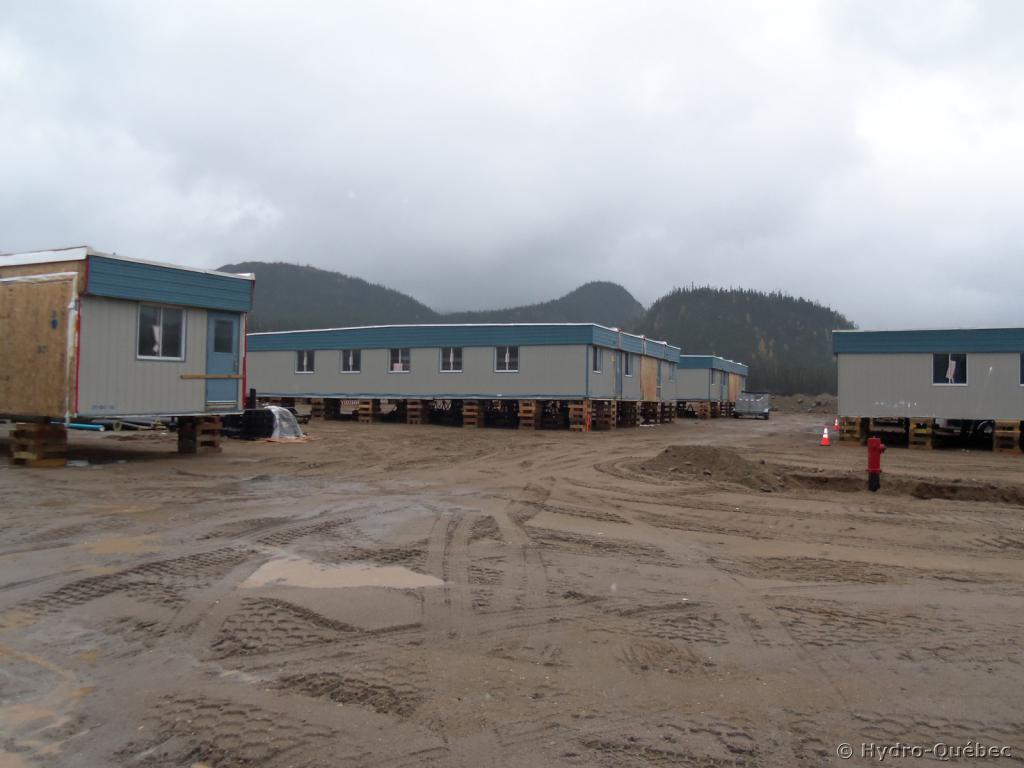

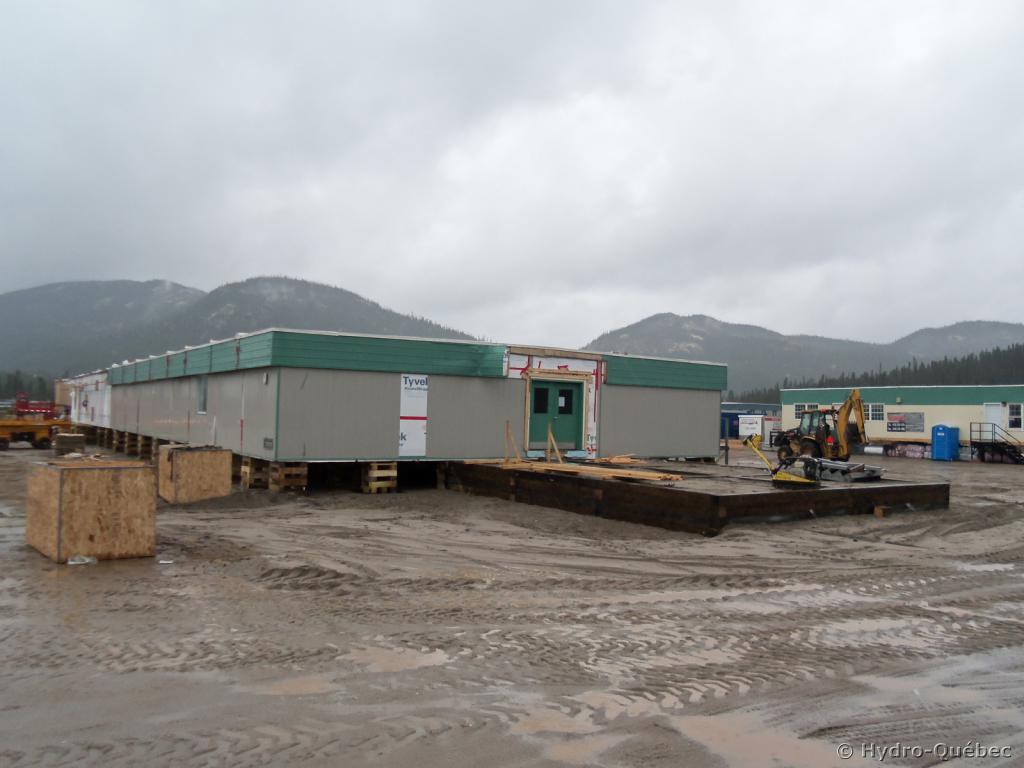

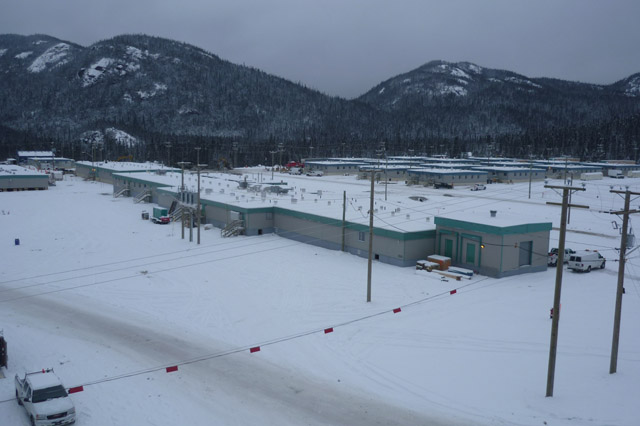

Pour ce chantier, un nouveau campement est mise en place, le campement " Mista "





En chiffres :


- Superficie : 300 000 m²
- Hébergement : 1500 lits
- Cafétéria : 1200 places
- Bar : 300 places






Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 10:58    Sujet du message: Les grands chantiers Québécois Répondre en citant

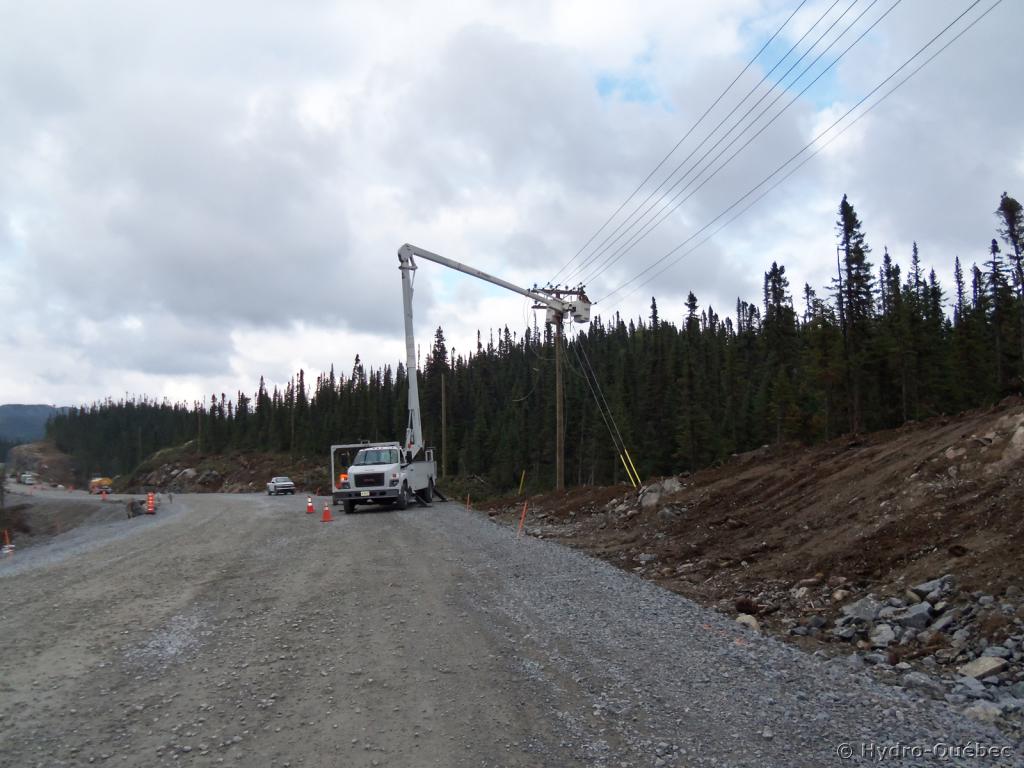

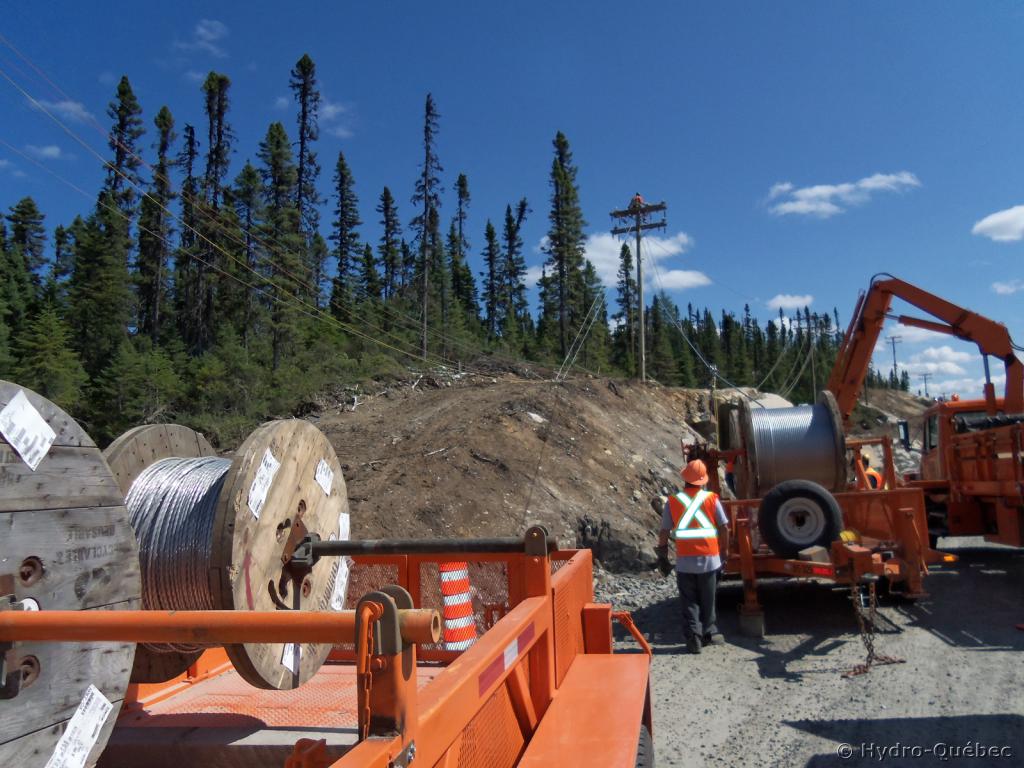

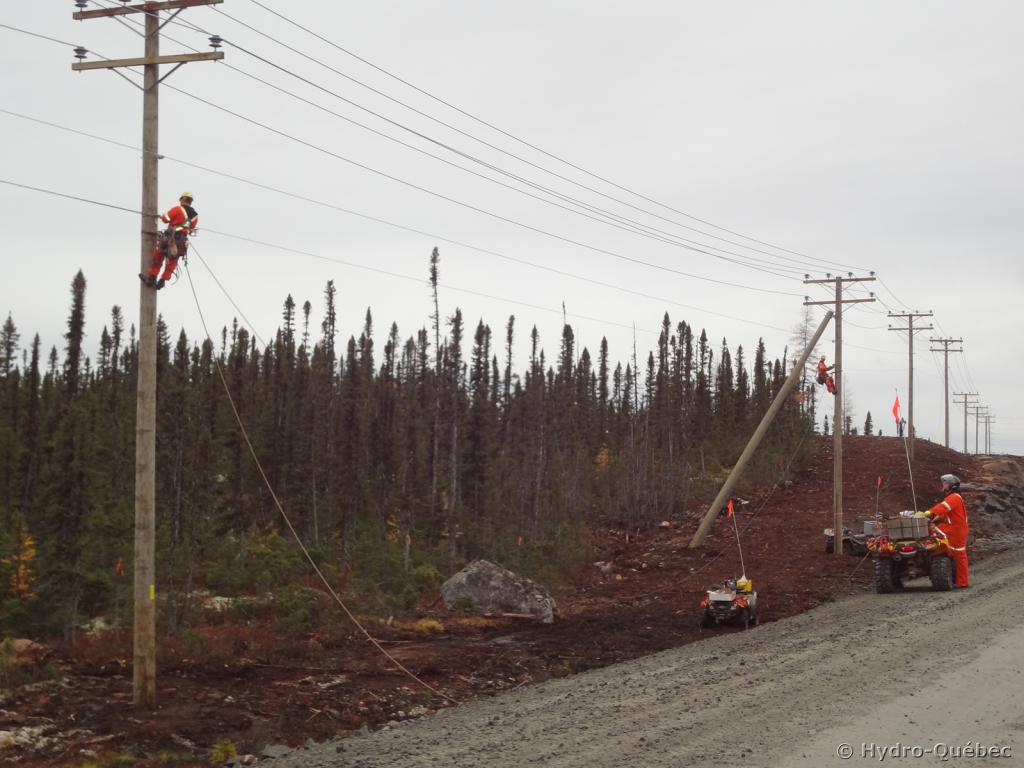

Pour chaque nouveau campement des réseaux de communication sont tirer au bord de la route d'accès, les camps sont même équiper de fibre optique :










Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 11:08    Sujet du message: Les grands chantiers Québécois Répondre en citant

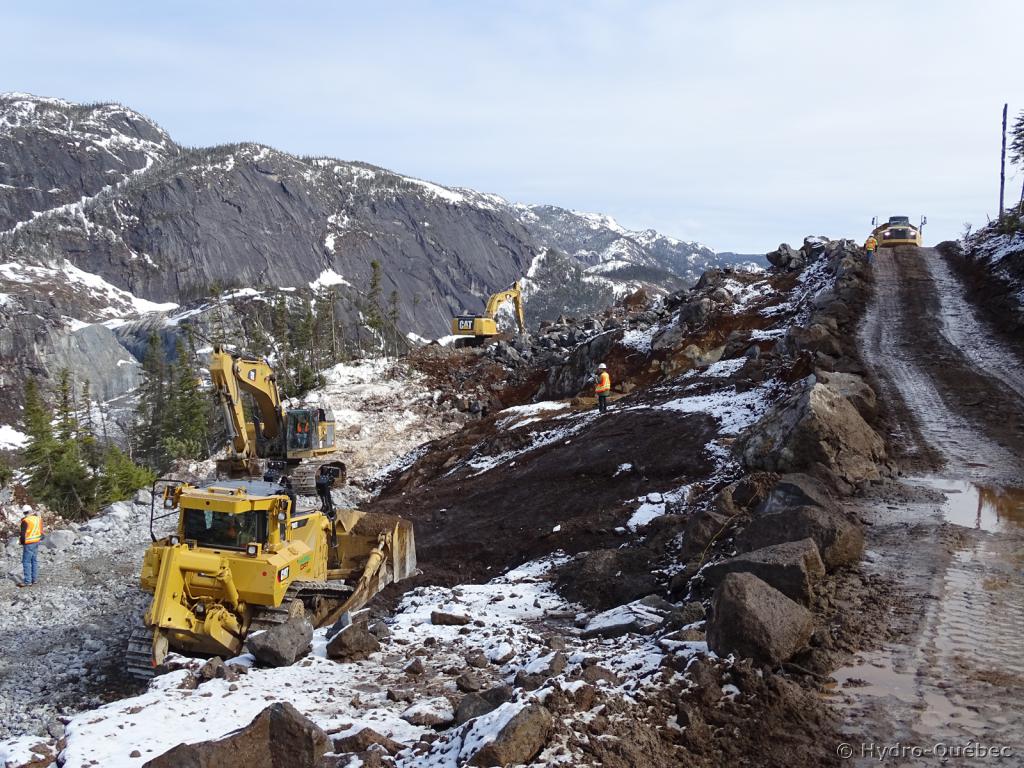

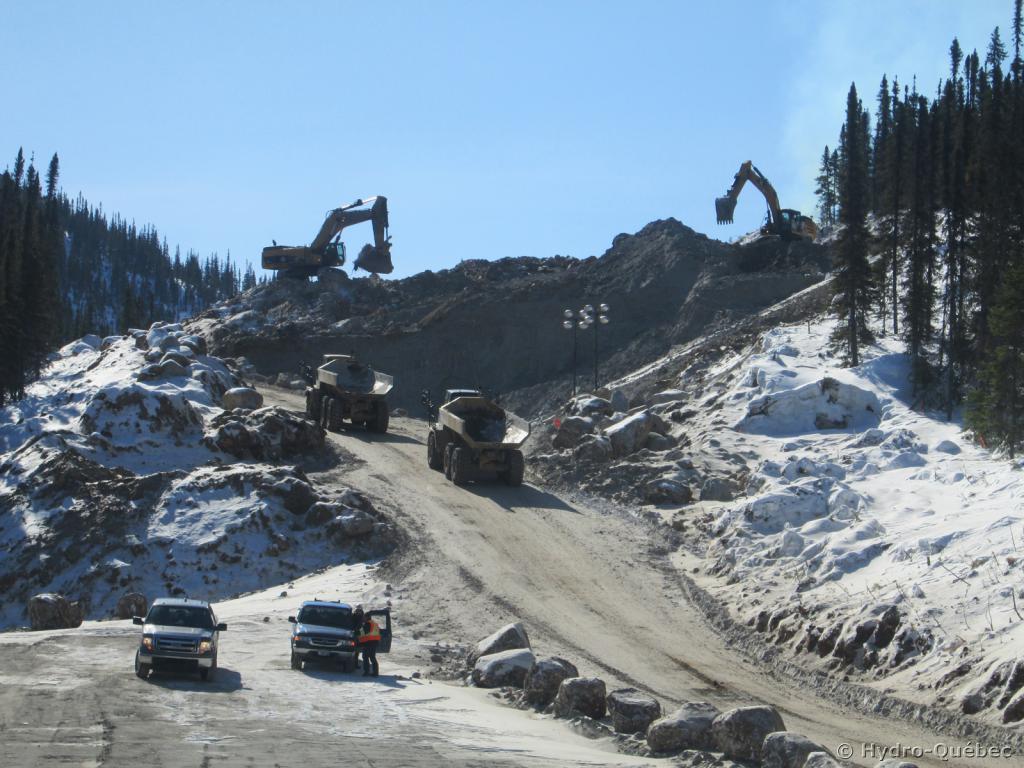

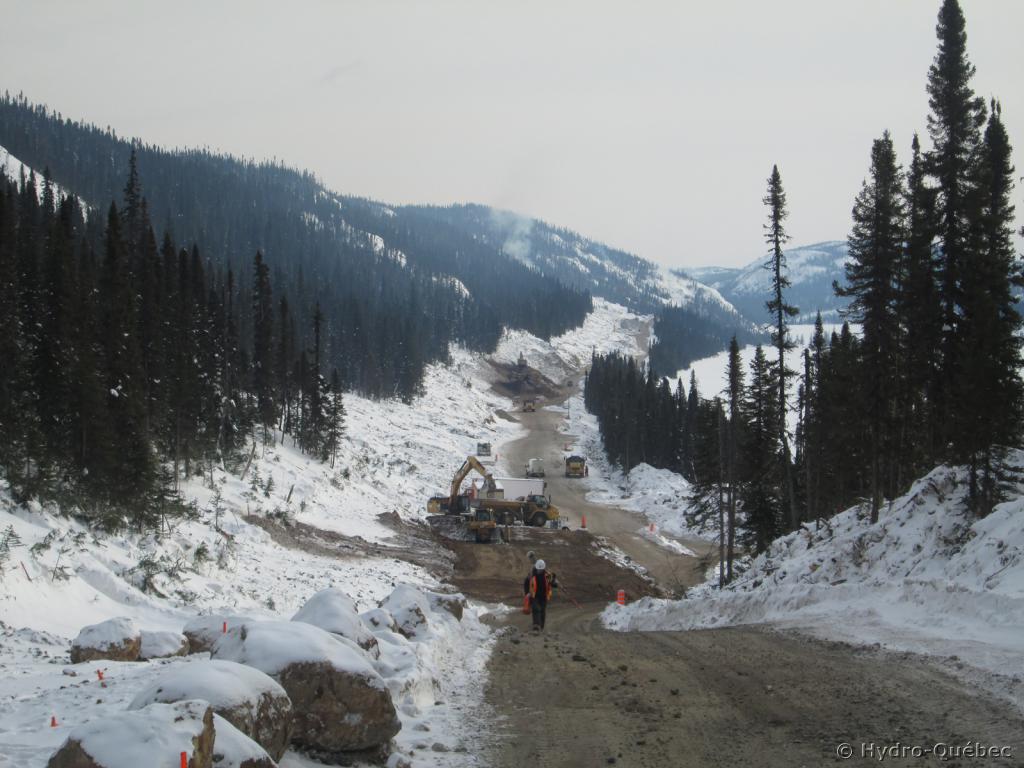

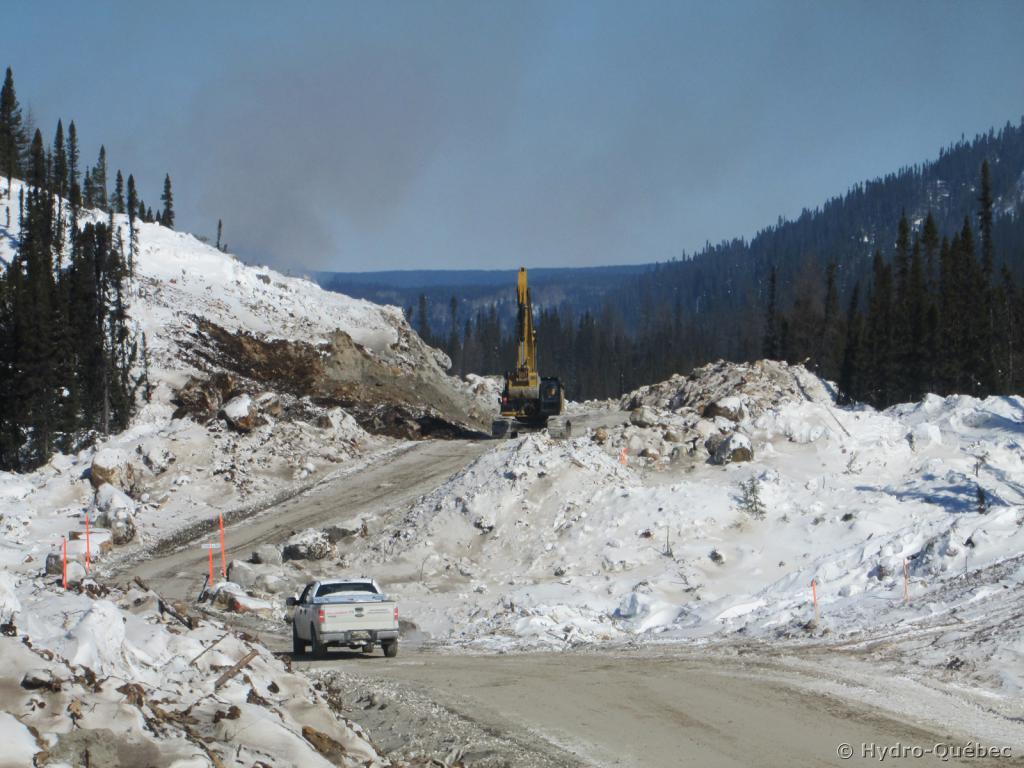

Travaux de déblais ... du Km129 à 138 pour la route d'accès :













Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 11:13    Sujet du message: Les grands chantiers Québécois Répondre en citant

La galerie de dérivation temporaire de La Romaine 3 :


Dimension de la galerie : Hauteur de 12 mètres, largeur de 13 mètres.


Longueur : 779 mètres dont 351 en souterrain.


Débit maximal accepter : 1880 M3/sec.

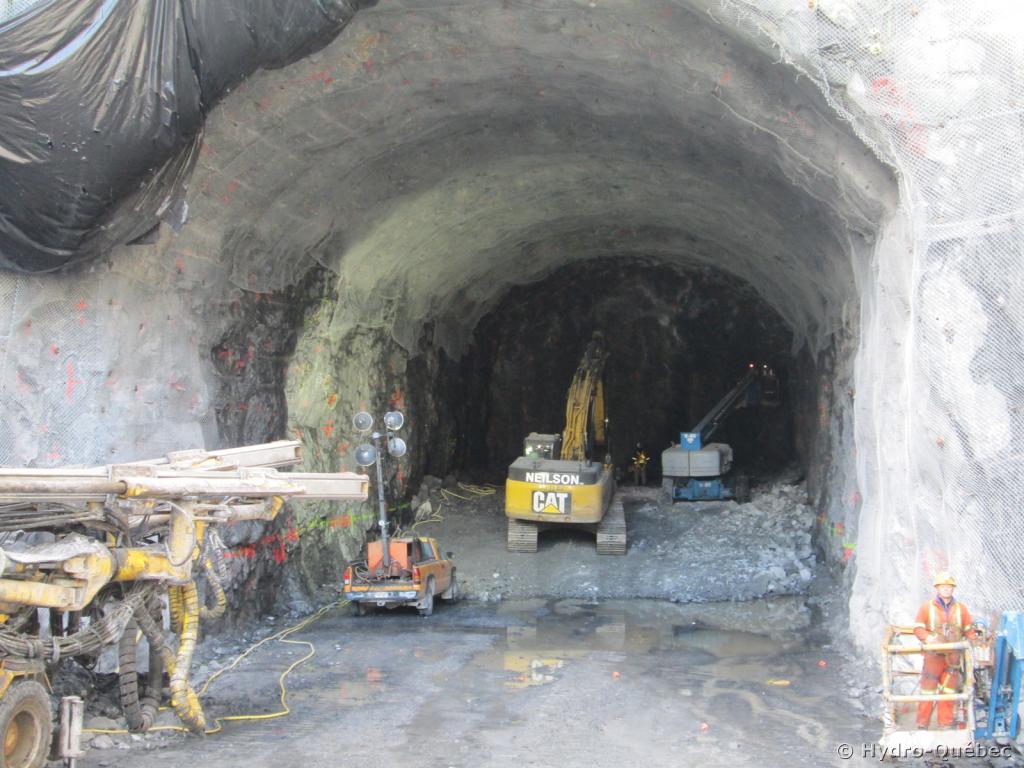

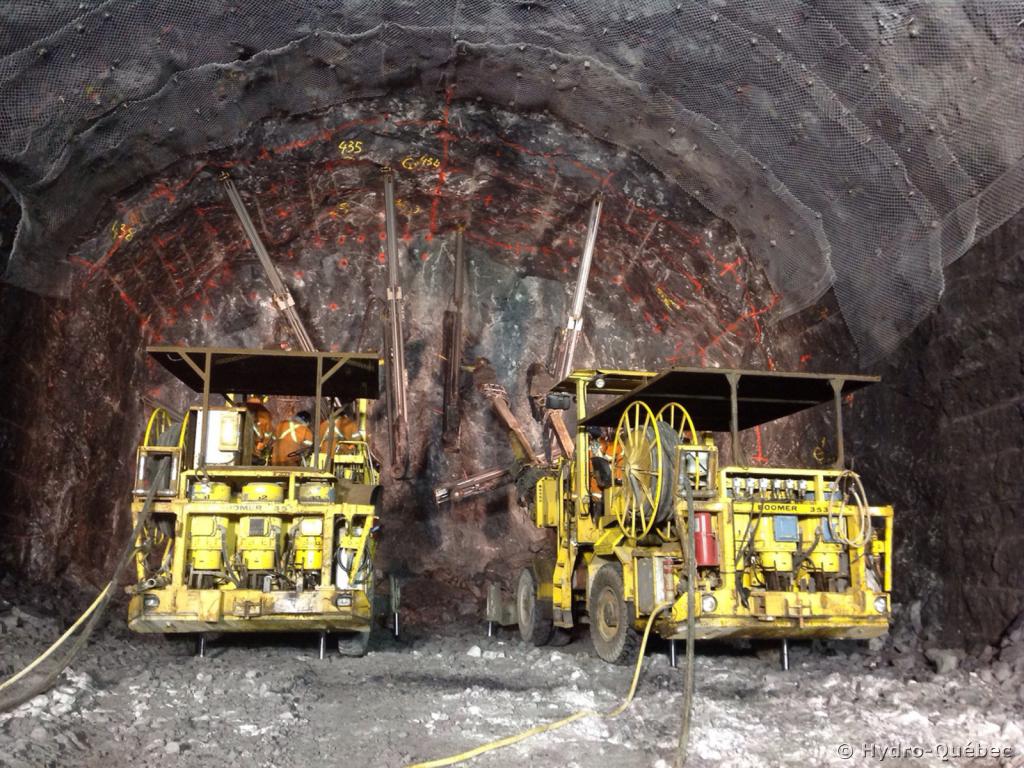

Forage de la galerie de dérivation :

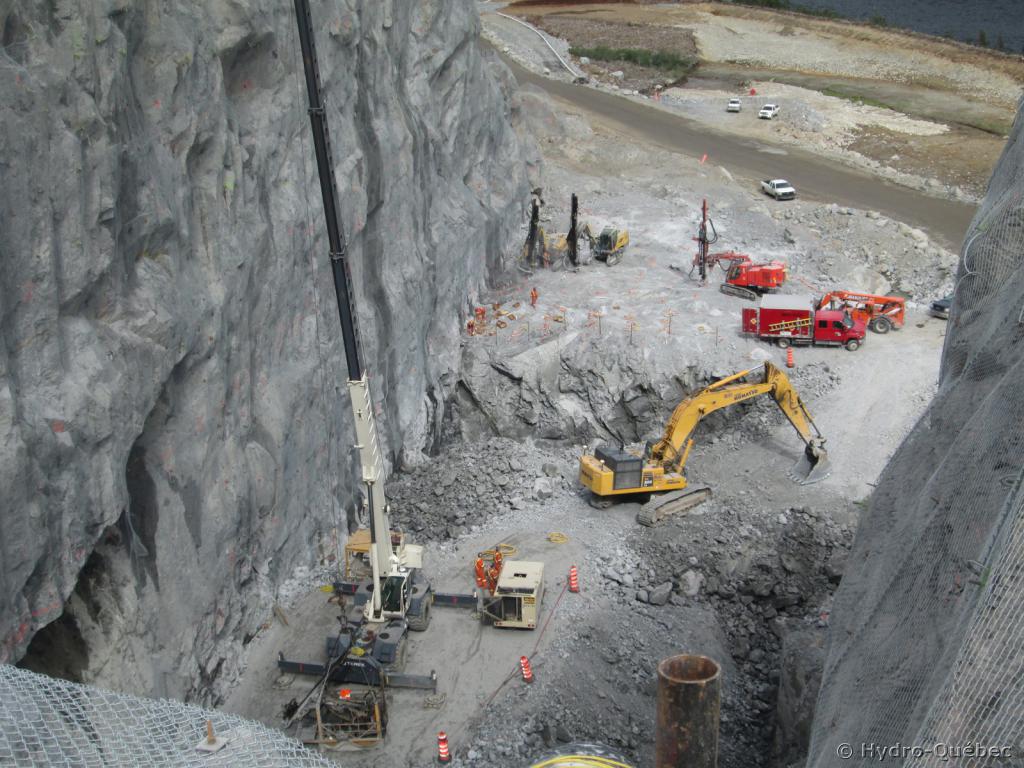

Entrée de la galerie :




Revenir en haut
Basco - landais


Hors ligne

Inscrit le: 17 Mar 2012
Messages: 5 477
Localisation: A63 pas loin du PK 148 (Sud Landes)

MessagePosté le: Mar 14 Juil 2015 - 11:17    Sujet du message: Les grands chantiers Québécois Répondre en citant

Quand on voit la taille des operateurs, on se rend mieux compte de la taille des travaux

Très, très beau sujet

_________________
Ne poussez pas grand père dans les orties, vieux c.. il sait qu'il est, vieux c.. il restera
Réfléchir avant d'agir ... Je préfère la raison à la "folie"


Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 11:17    Sujet du message: Les grands chantiers Québécois Répondre en citant

Chacune des deux vannes ont une dimension de 6 mètres de large pour 16 mètres de haut.

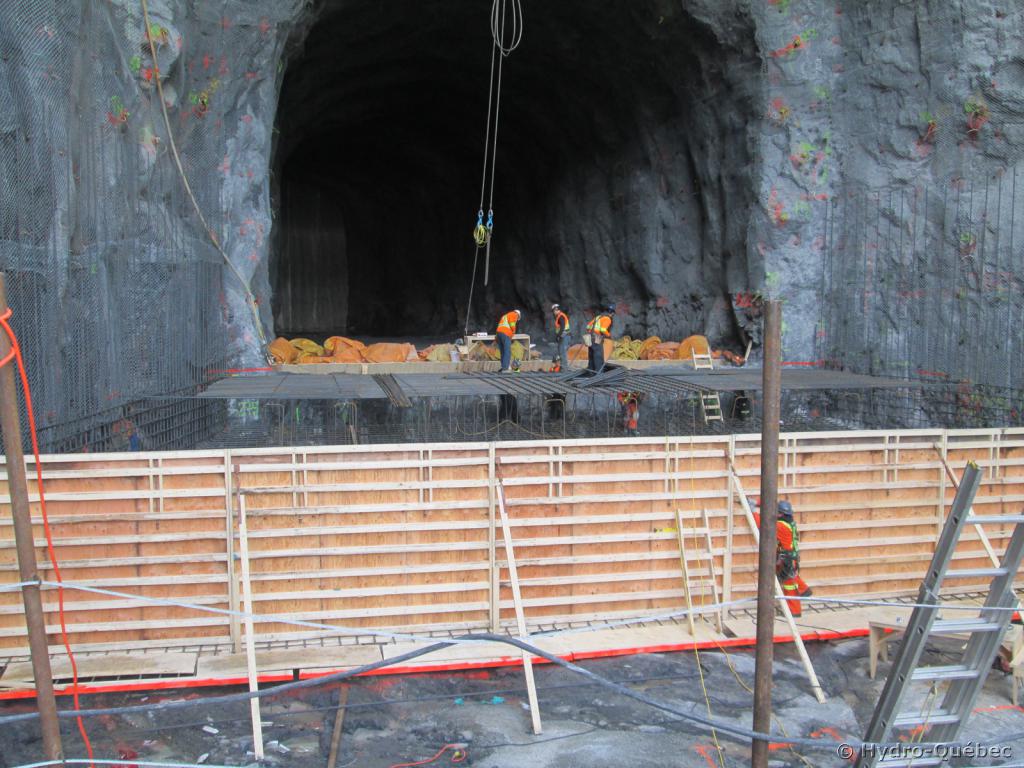

Ferraillage du radier du portail :

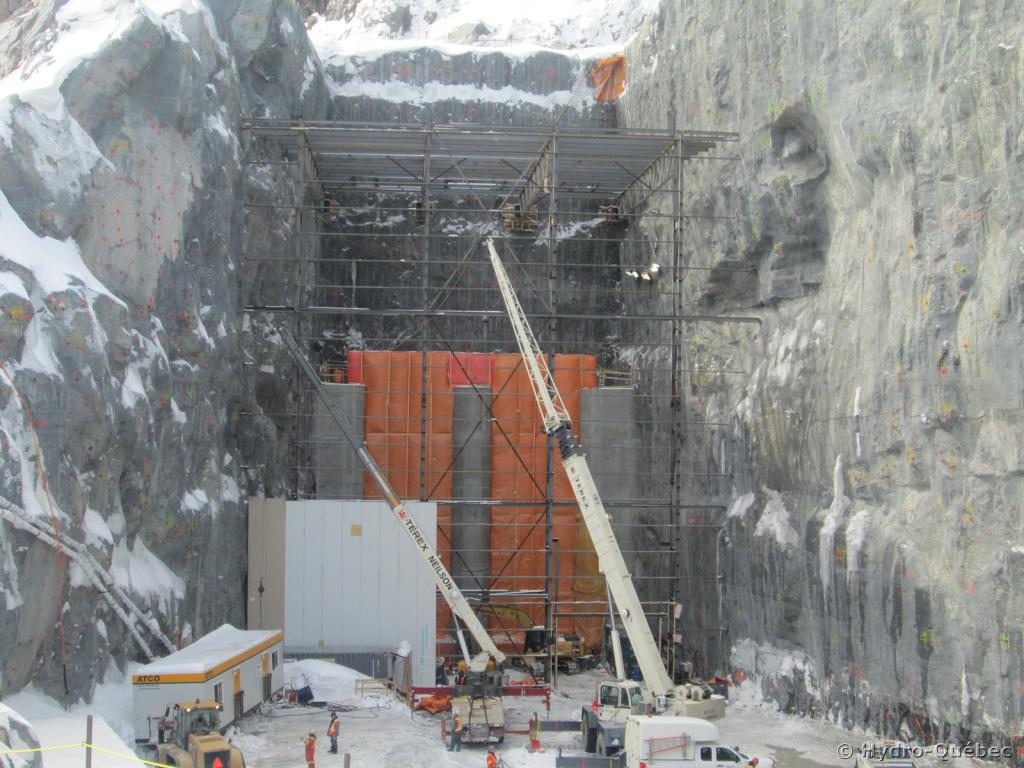

Bétonnage du portail de la galerie de dérivation :


La structure métallique qui enveloppe le portail est en faite l'abri hivernal, des bâches y prennent place et l'intérieur est chauffer.

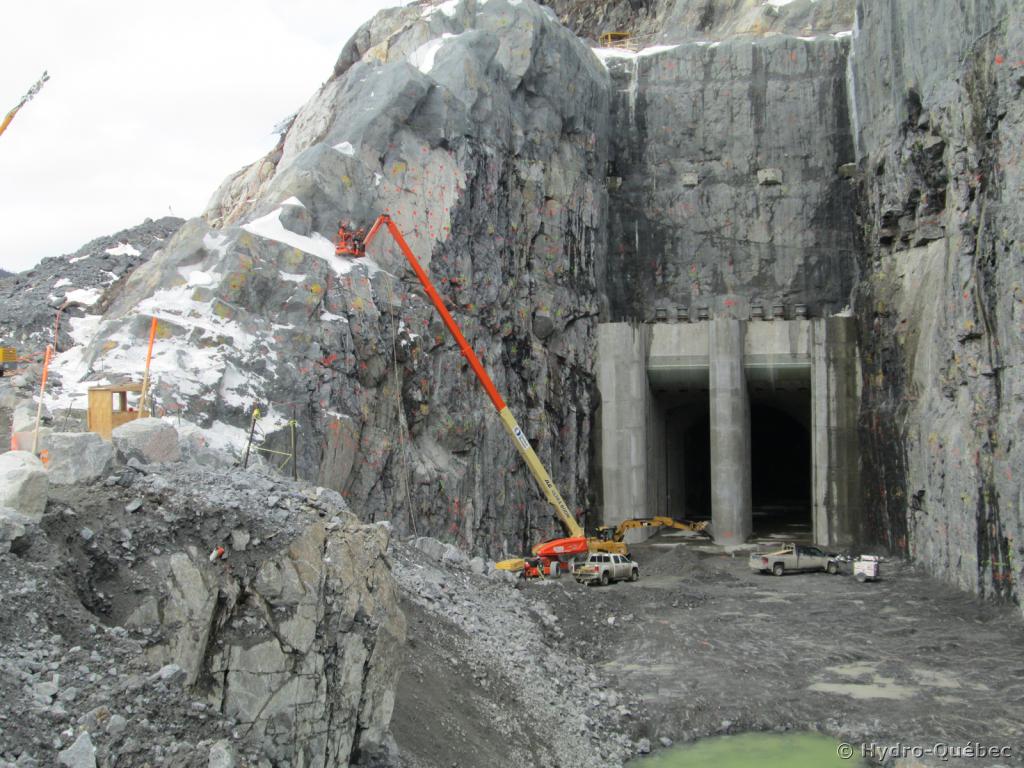

Le portail :




Dernière édition par Mtl-40 le Mar 14 Juil 2015 - 11:32; édité 2 fois
Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 11:26    Sujet du message: Les grands chantiers Québécois Répondre en citant

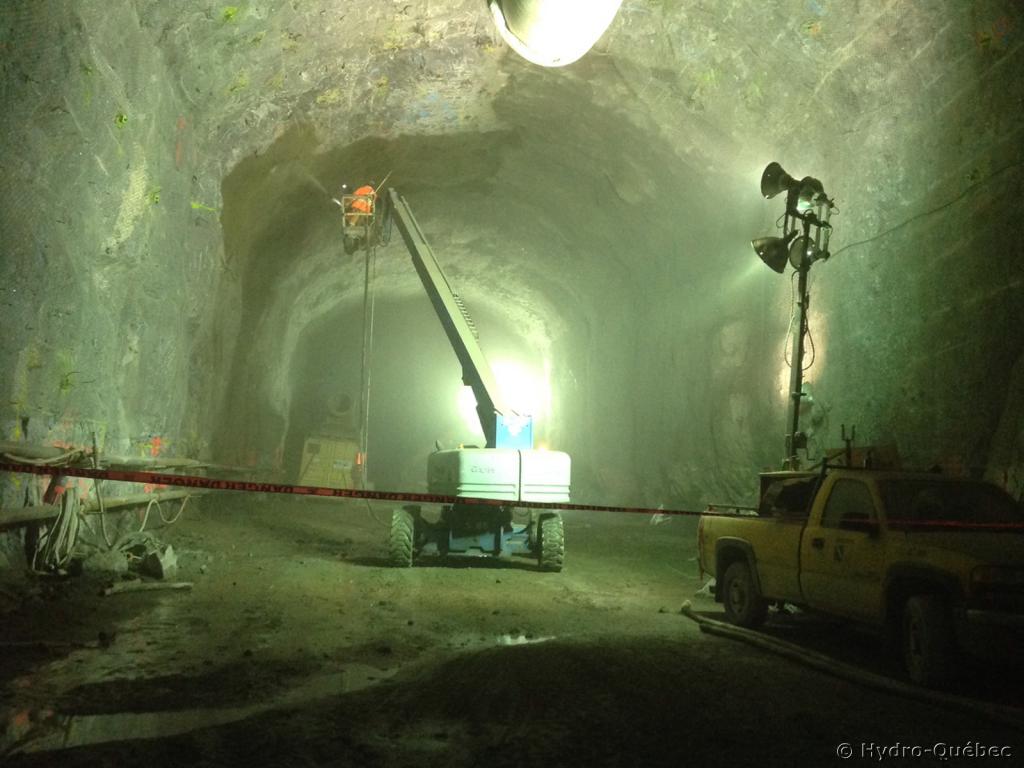

Écaillage mécanique dans la galerie :

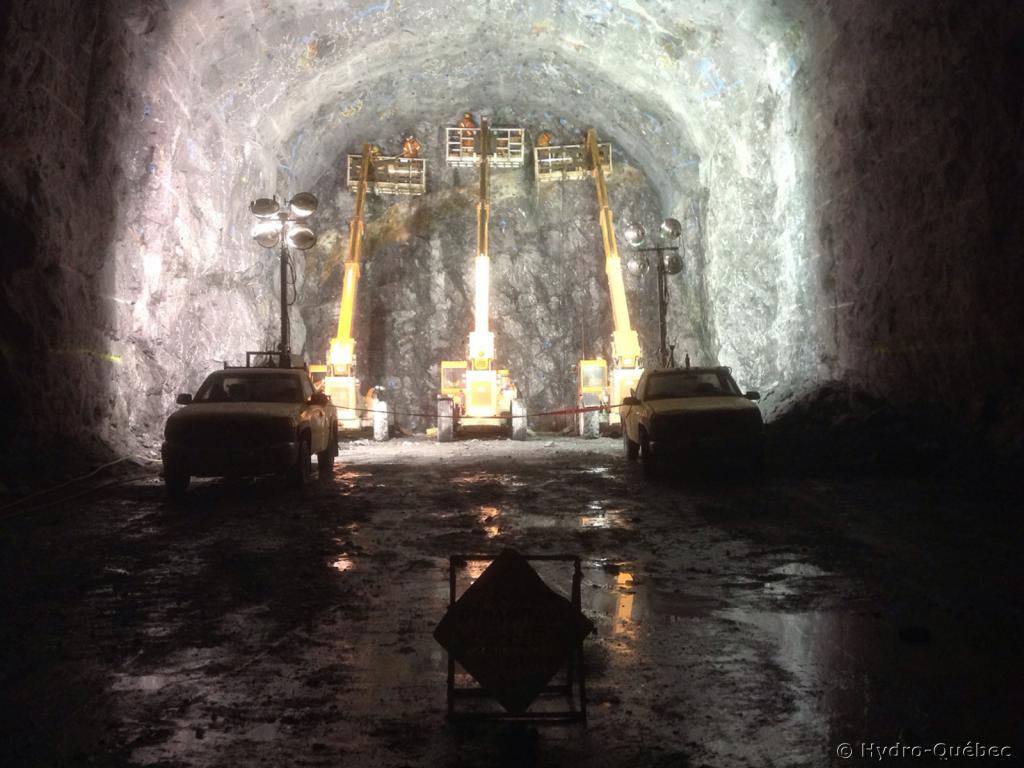

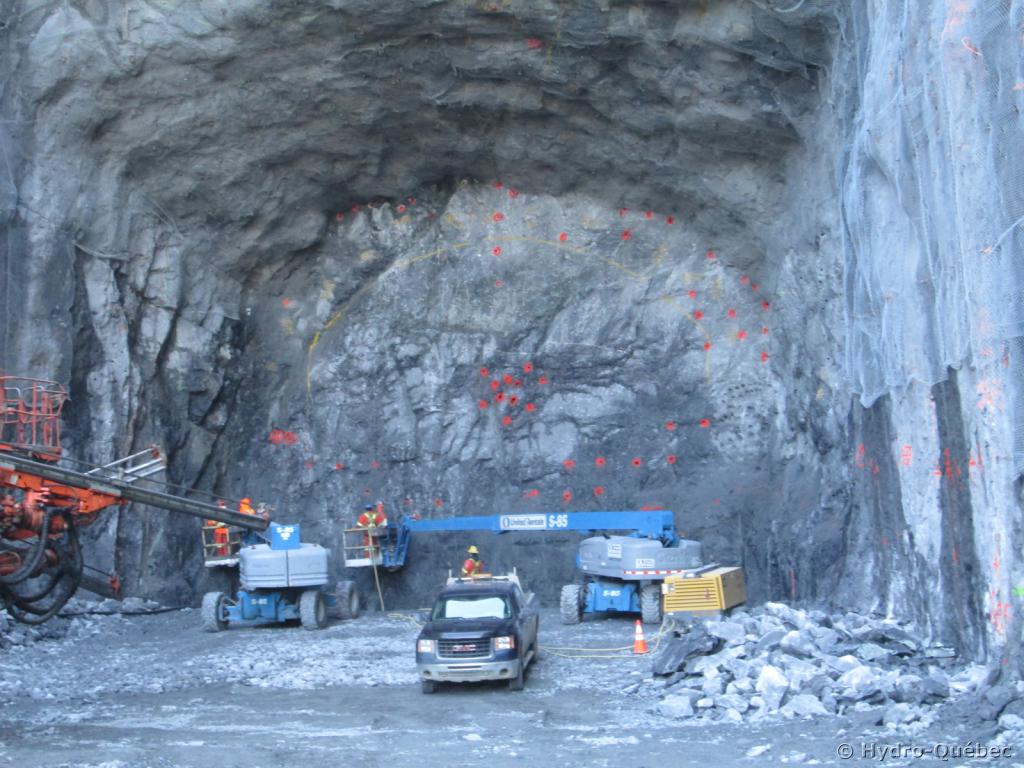

préparation pour le tir :





Mise en place de béton projet, toujours dans la galerie de dérivation :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 11:28    Sujet du message: Les grands chantiers Québécois Répondre en citant

Basco - landais a écrit:
Quand on voit la taille des operateurs, on se rend mieux compte de la taille des travaux

Très, très beau sujet



12x13 ça fait une sacré galerie oui !


Merci beaucoup j'essai de le rendre le plus intéressant possible !


Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 13:21    Sujet du message: Les grands chantiers Québécois Répondre en citant

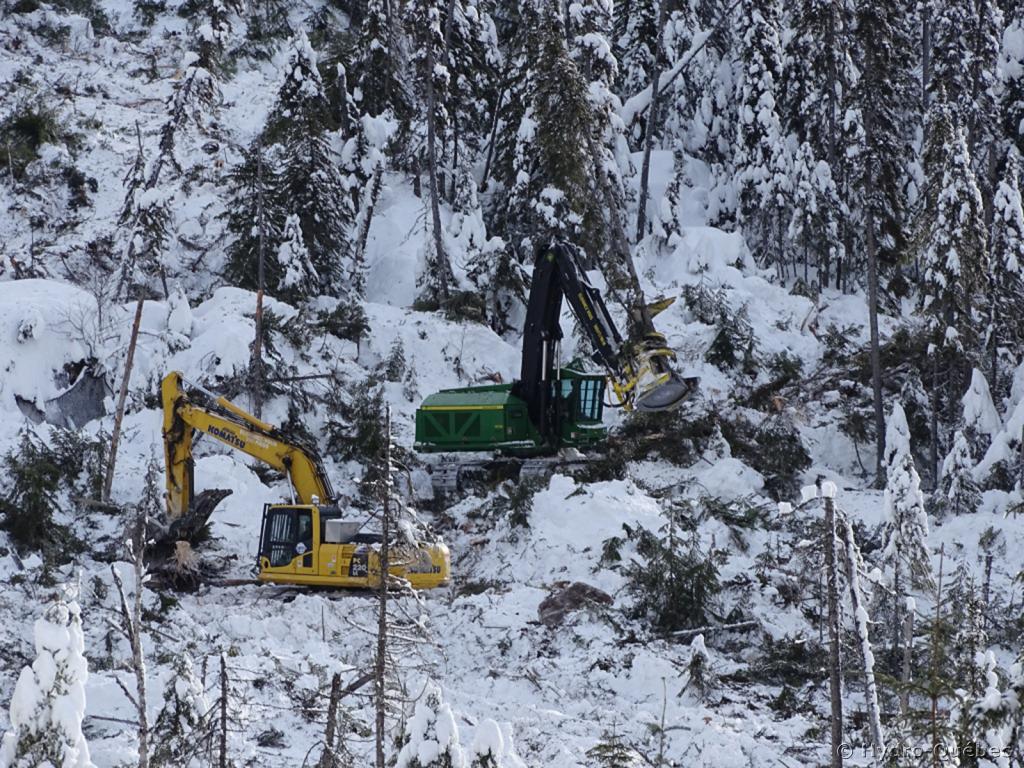

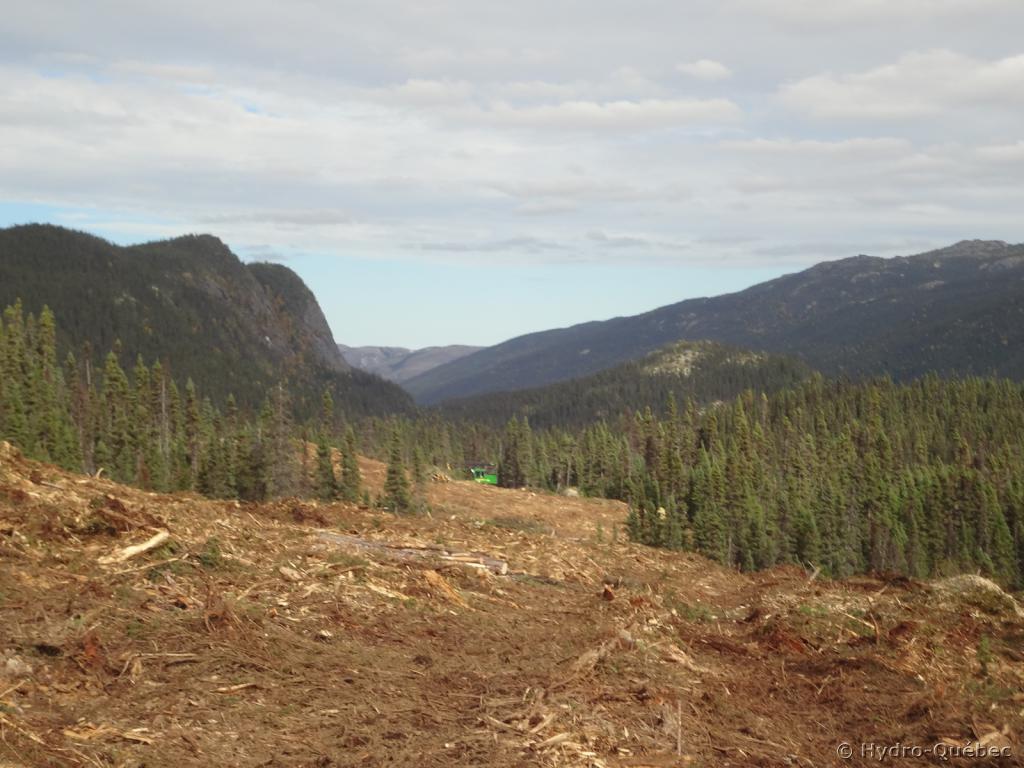

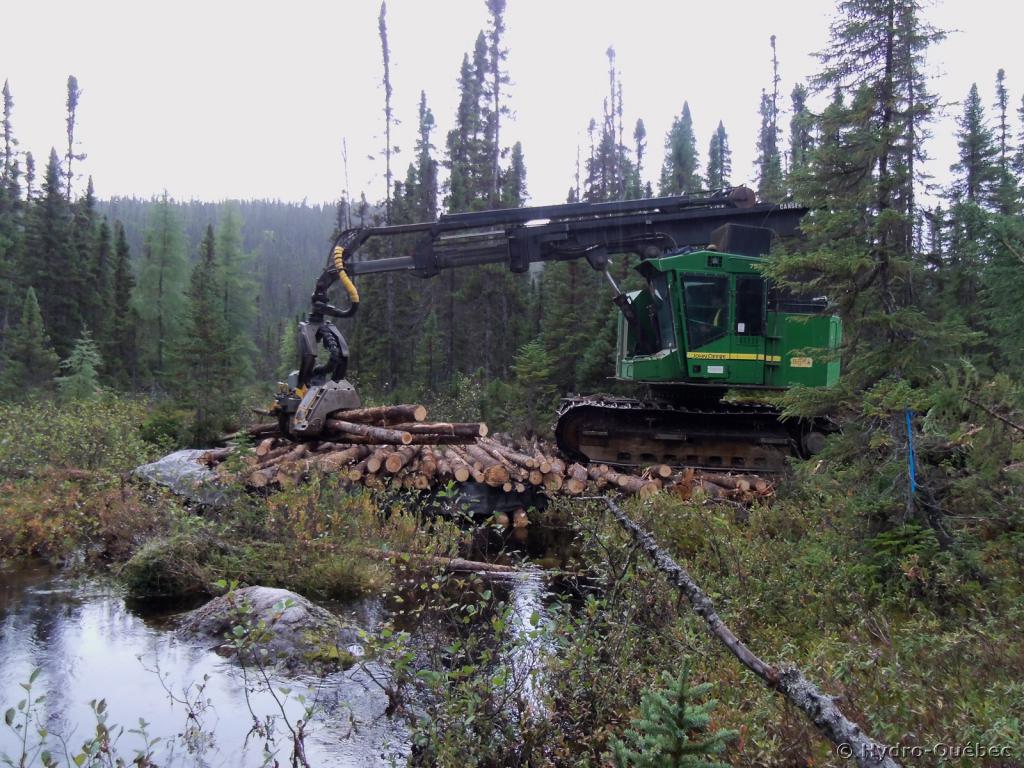

Bien entendu pour chacun de ces quatre projets, d'important déboisement sont fait pour accueillir toute les infrastructures :











Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 13:30    Sujet du message: Les grands chantiers Québécois Répondre en citant

Maintenant que la galerie de dérivation est en service, les travaux du barrage, de la centrale et de la galerie d'amenée commence.

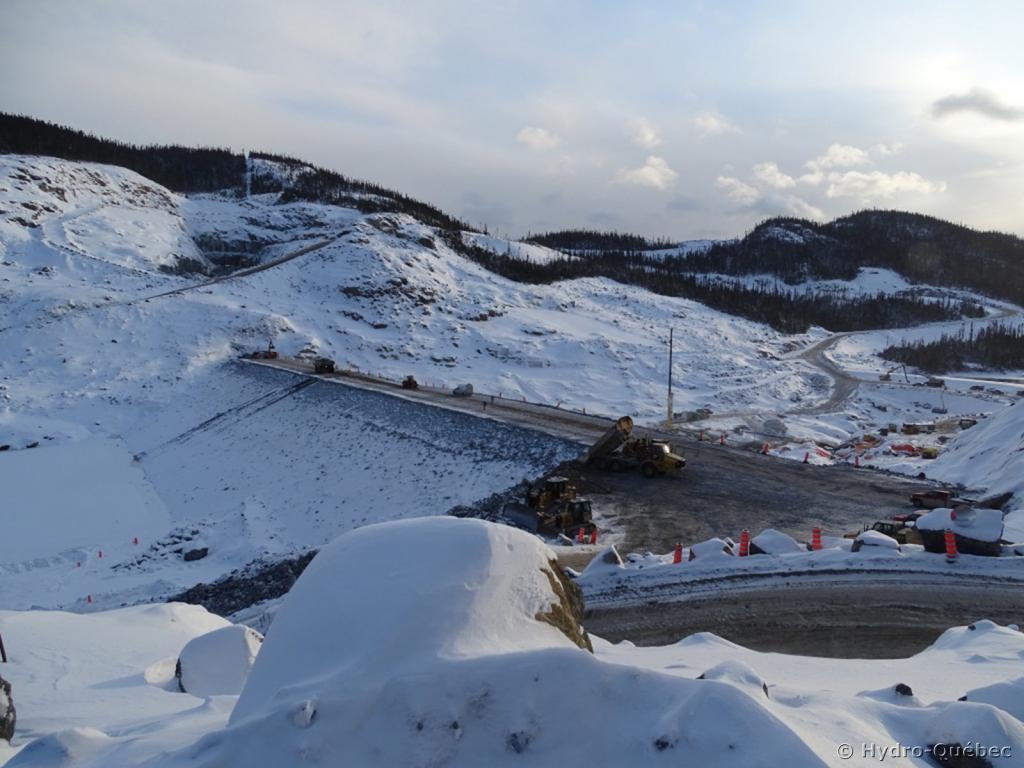

Tout commence par la construction du batardeau pour assécher le lit du fleuve ou prendra place le barrage de la Romaine 3.


Le batardeau en chiffres :


14 mètres de haut, 295 mètres de long, 37 500 M3 de matériaux

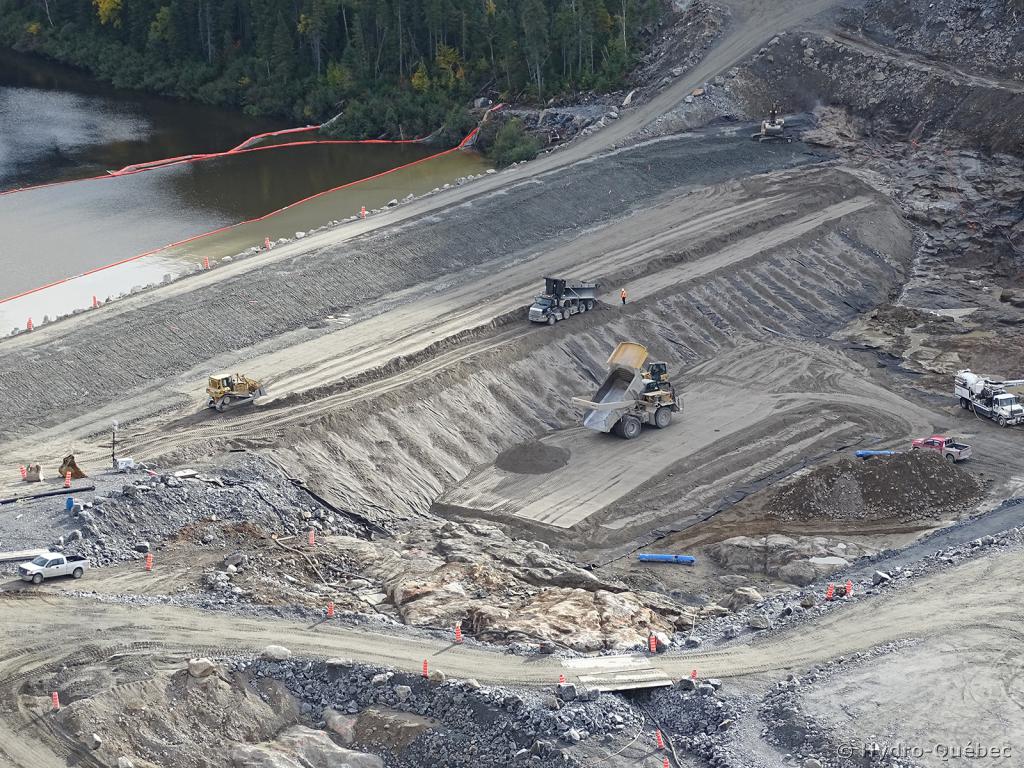

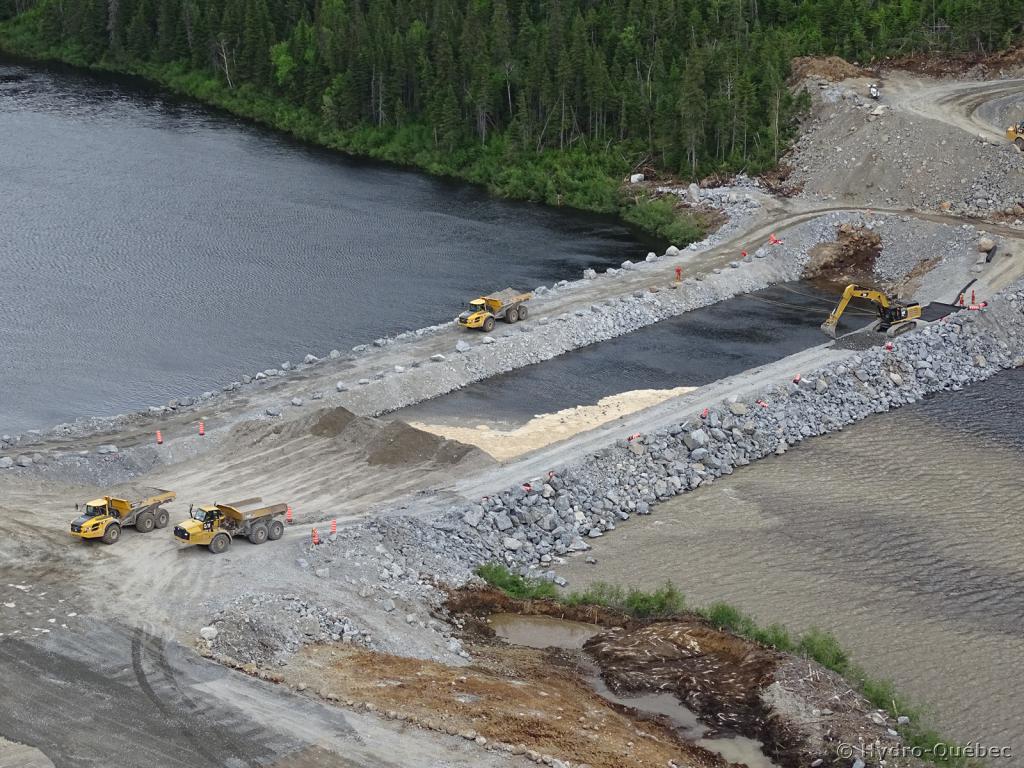

Mise en place du remblais :















Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 13:51    Sujet du message: Les grands chantiers Québécois Répondre en citant

Le barrage n'est pas finis à ce jour, et les photos manque un peut étant donner que la fin du chantier " La Romaine 3 " est prévu pour 2017.


Le barrage " La Romaine 3 " en chiffres :


Hauteur : 95 mètres, longueur : 408 mètres, volume : 3 140 000 M3

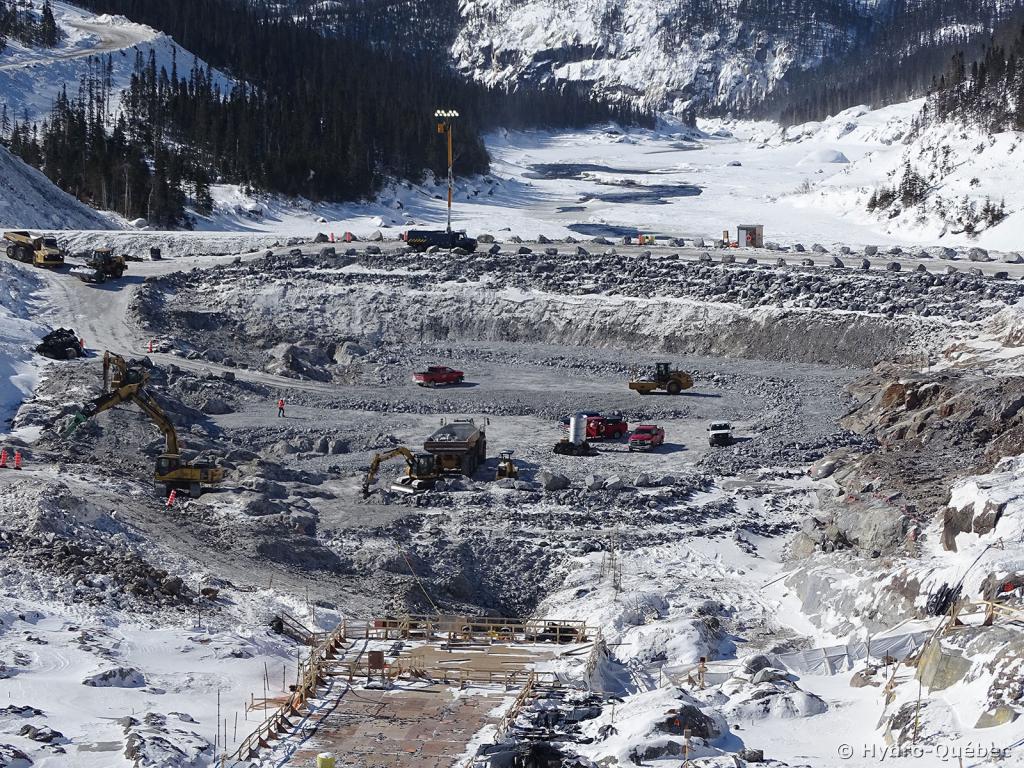

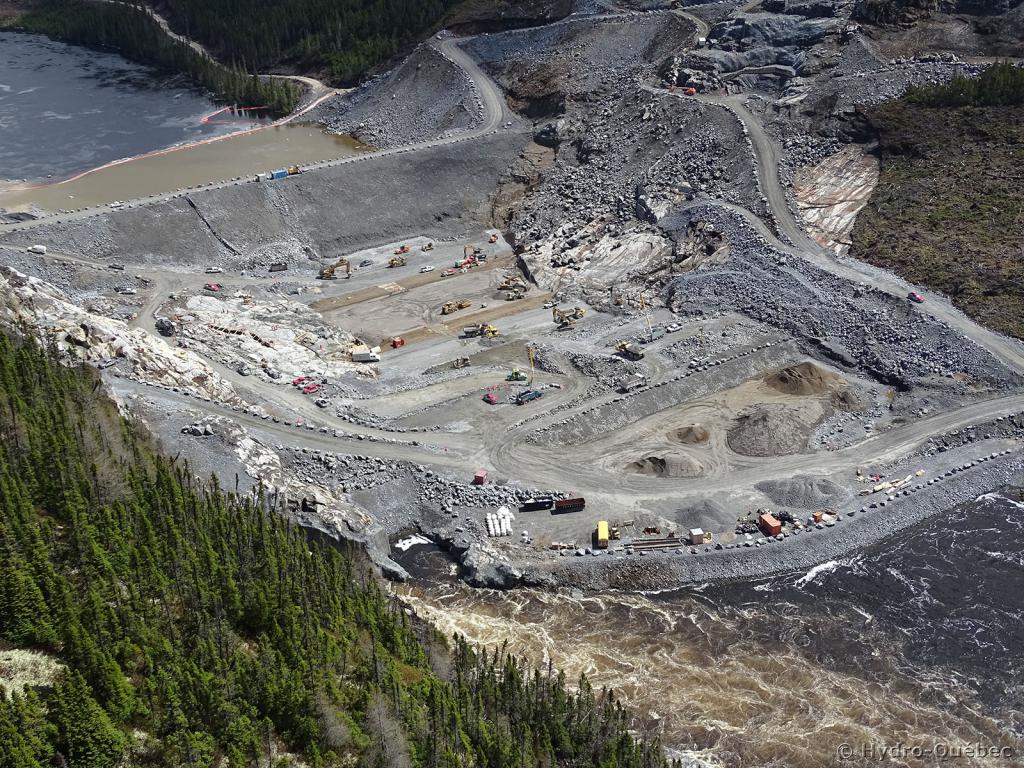

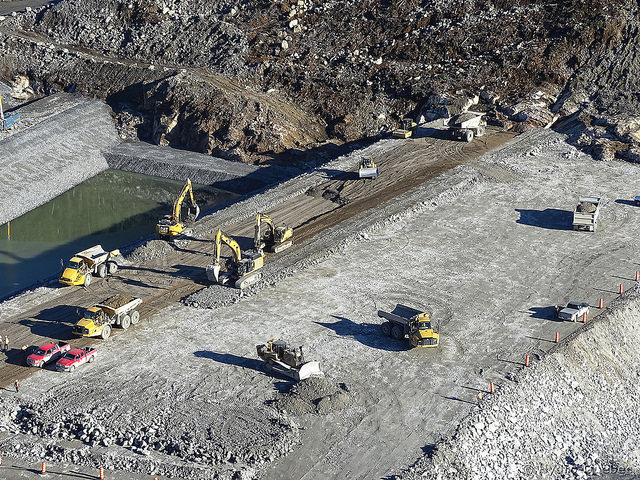

Travaux sur le barrage :
