MessagePosté le: Mer 24 Déc 2014 - 08:56    Sujet du message: Chaines de production Répondre en citant

PublicitéSupprimer les publicités ?
 Dans ce sujet on va regrouper les photos des chaines de production des fabricants

Souvent "avares" d'infos sur leur outil de production , les majors ne communiques que rarement là dessus !!

Mais on trouve parfois des "joyaux" par hasard Mr. Green

Exca



-

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
European A


Hors ligne

Inscrit le: 14 Avr 2012
Messages: 1 033

MessagePosté le: Mer 24 Déc 2014 - 15:06    Sujet du message: Chaines de production Répondre en citant

Komatsu UK Ltd ou Japan?

Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mer 24 Déc 2014 - 16:29    Sujet du message: Chaines de production Répondre en citant

Très clean on dirait une usine d'assemblage de Supercar

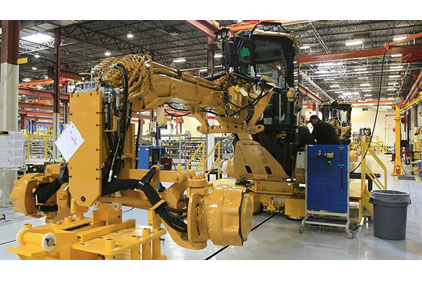

Cat Georgia :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mer 24 Déc 2014 - 16:37    Sujet du message: Chaines de production Répondre en citant

Et l'assemblage de tracto a l'usine JCB de Rocester :




Revenir en haut
EXCAVATORXTREM
Administrateur

Hors ligne

Inscrit le: 11 Mar 2012
Messages: 11 543
Localisation: Aquitaine

MessagePosté le: Sam 3 Jan 2015 - 10:59    Sujet du message: Chaines de production Répondre en citant


 Salut "européan" ...

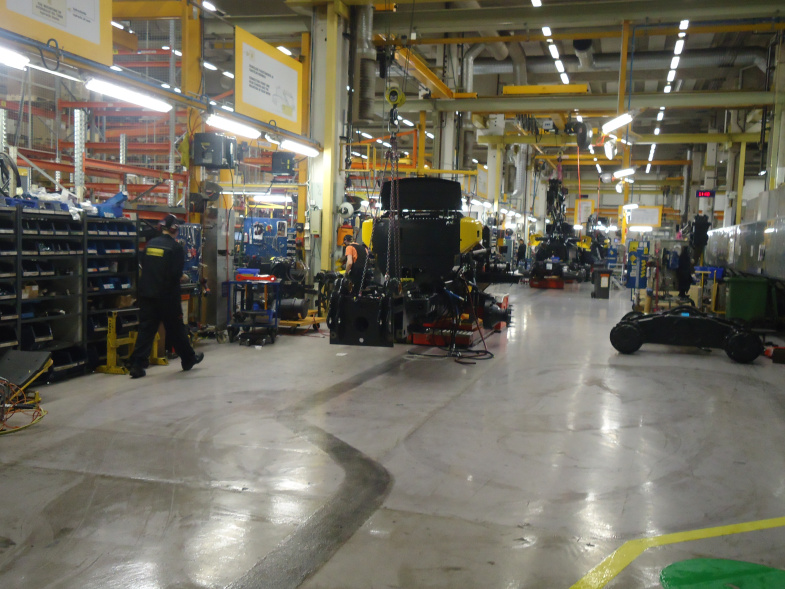

C'est la nouvelle usine à Bangkok  !!!

Un lien vers la production de Newcastle : https://www.youtube.com/watch?v=O04yqlsXSGM

Exca

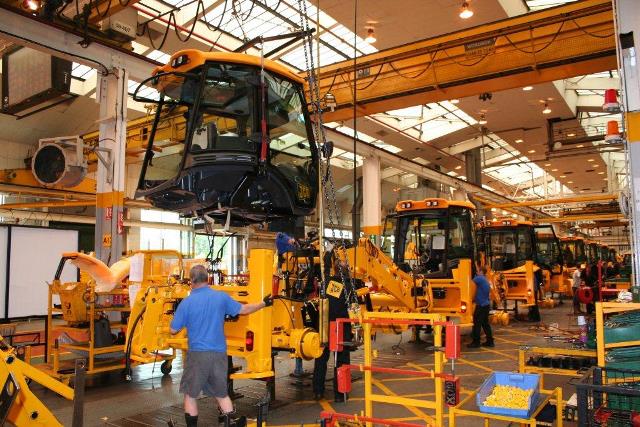

Début de chaine "cabine" chez JCB


-

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Dim 18 Jan 2015 - 17:43    Sujet du message: Chaines de production Répondre en citant

Montage de la partie avant du châssis cher Ponsse :




Revenir en haut
EXCAVATORXTREM
Administrateur

Hors ligne

Inscrit le: 11 Mar 2012
Messages: 11 543
Localisation: Aquitaine

MessagePosté le: Sam 27 Juin 2015 - 13:14    Sujet du message: Chaines de production Répondre en citant

Chaine de production de l'usine de Newcastle qui produit pour l'Europe les pelles à chenilles KOMATSU

Nous avons eu l'accord de passer quelques photos (chose rare , les photos sont interdites normalement !)

Exca



-

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
EXCAVATORXTREM
Administrateur

Hors ligne

Inscrit le: 11 Mar 2012
Messages: 11 543
Localisation: Aquitaine

MessagePosté le: Sam 27 Juin 2015 - 13:27    Sujet du message: Chaines de production Répondre en citant

Fabrication des équipements et chassis

85% des soudures sont réalisés par des robots produits par KOMATSU ...

Exca



-

-

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Sam 27 Juin 2015 - 13:30    Sujet du message: Chaines de production Répondre en citant

Merci de nous faire partager ça !


J'adore voir comment est fait quelque chose, le châssis, les structures, les composants, tout ce qu'on voit pas une fois assemblé quoi


Revenir en haut
EXCAVATORXTREM
Administrateur

Hors ligne

Inscrit le: 11 Mar 2012
Messages: 11 543
Localisation: Aquitaine

MessagePosté le: Jeu 2 Juil 2015 - 09:10    Sujet du message: Chaines de production Répondre en citant

 Je ne peux pas tout passer "en détail" car il y a des astuces qui doivent rester "discrètes" ... Mr. Green

Sur la conception des flèches KOMATSU communique souvent , çà je peu expliquer

Les bases :

Une flèche est constituée par 4 "cotés" qui réalisent un caisson

A l'intérieur il peut (suivant les marques ...) y avoir des cloisonnages qui rigidifient l'ensemble

Aux extrémités (liaison tourelle et balancier) il y a de fortes contraintes , donc là aussi des renforts

Le passage de l'axe des vérins de levage a travers la flèche engendre aussi beaucoup de contraintes sur les tôles

............

La conception ici est un poil différente de beaucoup ...

Aux deux extrémités et à la fixation des vérins de levage , 3 pièces moulées pleine largeur permettent la reprise des efforts tout en restant légères comparées à du mécano-soudé , elles évitent aussi de cloisonner par l'intérieur la flèche
C'est le meilleur compromis poids/solidité/alignement ...

Les cotés de la flèche sont constituée de 3 tôles , la partie centrale étant plus épaisse (liaison des vérins de levage)

Les deux tôles du dessus et dessous sont monoblocs (une seule pièce pour augmenter la robustesse) sans soudure

Les cotés des tôles sont très échancrés pour assurer une bonne soudure par les robots

Exca

Photo 1 et 2 : pièces moulées de pied de flèche et tourillon de vérins de levage
Photo 3 : en blanc pièce moulée de liaison de balancier et en rouge les plaques latérales
Photo 4 : une flèche de PC800 finie


http://technique-tp.leforum.eu/posting.php?mode=editpost&p=57787

-

-

-

-

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
