Construction du complexe olympique de Montréal
Aller à la page: 1, 2, 3, 4  >

Poster un nouveau sujet   Répondre au sujet    Technique-TP Index du Forum -> Chantiers-TP -> Divers chantiers nationaux et mondiaux
Sujet précédent :: Sujet suivant
Auteur Message
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 896
Localisation: Dax

MessagePosté le: Mer 17 Déc 2014 - 19:12    Sujet du message: Construction du complexe olympique de Montréal Répondre en citant

PublicitéSupprimer les publicités ?

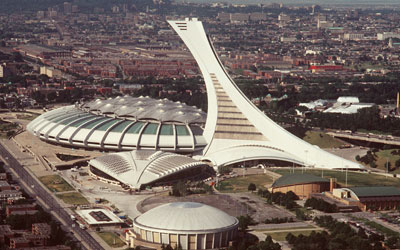

Je vais vous présenter un chantier incroyable vieux de plus de 40 ans, mais futuriste, le parc olympique de Montréal un chantier haut en couleur avec des hauts et des bas ( si célèbre outre atlantique ).


Petite leçon d'histoire :


le 4 Décembre 1969, le maire de Montréal ( Jean drapeau, un visionnaire ) pose la candidature pour accueillir les jeux olympiques 1976.  Le 12 mai 1970, c'est officiel, Montréal accueillera ce grand événement.


En Avril 1972, la ville présente au public son projet. La partie la plus importante est le stade, ressemblant à un coquillage, surmonté d'une tour faite de béton et d'acier de plus de 175 mètres de hauteur et incliner vers l'intérieur du stade à plus de 45°, un exploit ! et encore aujourd'hui un record du monde.


Les travaux débutent le 28 Avril 1973 par l’excavation.


Le terrain trouver ce situe dans l'arrondissement Hochelaga-Maisonneuve. Ce terrain de forme triangulaire est bordé des rues Pie-IX, Viau, Sherbrooke Est ( un grand axe ) et Pierre-de-Coubertin.


Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 896
Localisation: Dax

MessagePosté le: Mer 17 Déc 2014 - 19:46    Sujet du message: Construction du complexe olympique de Montréal Répondre en citant

On commence par la présentation des installations :

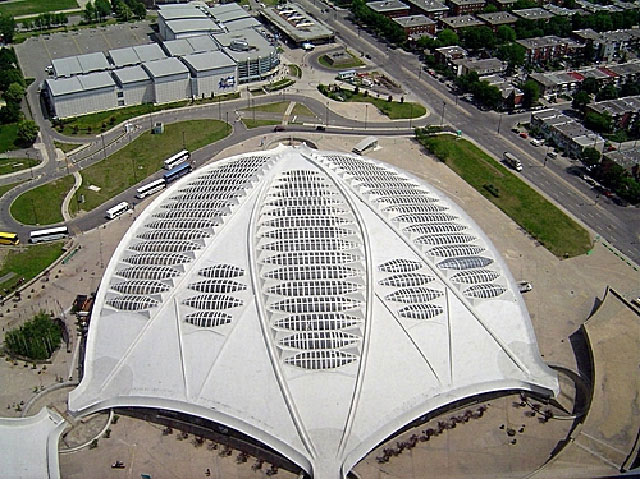

Le Vélodrome, un bâtiment unique dans ça conception étant donner que ça construction à commencer par le sommet du toit :





ça longueur, 172 mètres, et tout ça sans aucun pilier interne ! Seul les 4 supports extérieur qu'on voit sur la photo ( 3 en bas et une en haut ) soutienne le toit d'un poids total de 41 000 Tonnes !


Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 896
Localisation: Dax

MessagePosté le: Mer 17 Déc 2014 - 19:48    Sujet du message: Construction du complexe olympique de Montréal Répondre en citant

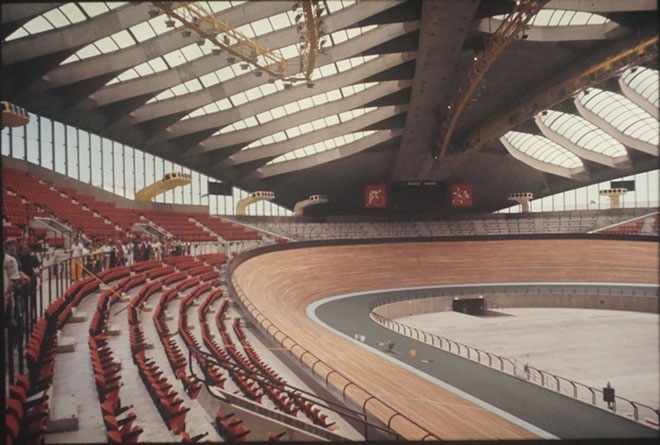

Et voici l'intérieur :





Ce vélodrome est aujourd'hui un parc animalier comportant 4 secteurs cloisonner reproduisant 4 climats très différent, bien entendu je reviendrais dessus après la présentation.


Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 896
Localisation: Dax

MessagePosté le: Mer 17 Déc 2014 - 19:54    Sujet du message: Construction du complexe olympique de Montréal Répondre en citant

La pièces maîtresse du complexe, le stade olympique, surnommé aujourd'hui par les Montréalais " L’éléphant blanc ". Un stade de 56400 places construit sur une base de 24 consoles constituer de différent voussoir en béton précontraint en usine et d'un anneaux technique rassemblant tout ces éléments.


Un stade tristement connu pour son coût final pulvérisent réellement le budget du complexe entier. Le complexe total à était estimé a 350 Millions de Dollars en 1972, le coût du stade seul finira par plafonner à la somme astronomique de 1 Milliards de Dollars ...




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 896
Localisation: Dax

MessagePosté le: Mer 17 Déc 2014 - 19:56    Sujet du message: Construction du complexe olympique de Montréal Répondre en citant

L'architecte de ce complexe, Roger Taillibert, à était choisi par le maire Jean Drapeau en personne pour la simple et bonne raison que Jean drapeau voulait un stade à utilisation Américaine mais de forme européenne.


Le maire par donc visité en France le parc des princes et, charmé par cette forme si spécifique, l'embauche pour le plus grand projet de ça vie, le parc Olympique.


Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 896
Localisation: Dax

MessagePosté le: Mer 17 Déc 2014 - 20:37    Sujet du message: Construction du complexe olympique de Montréal Répondre en citant

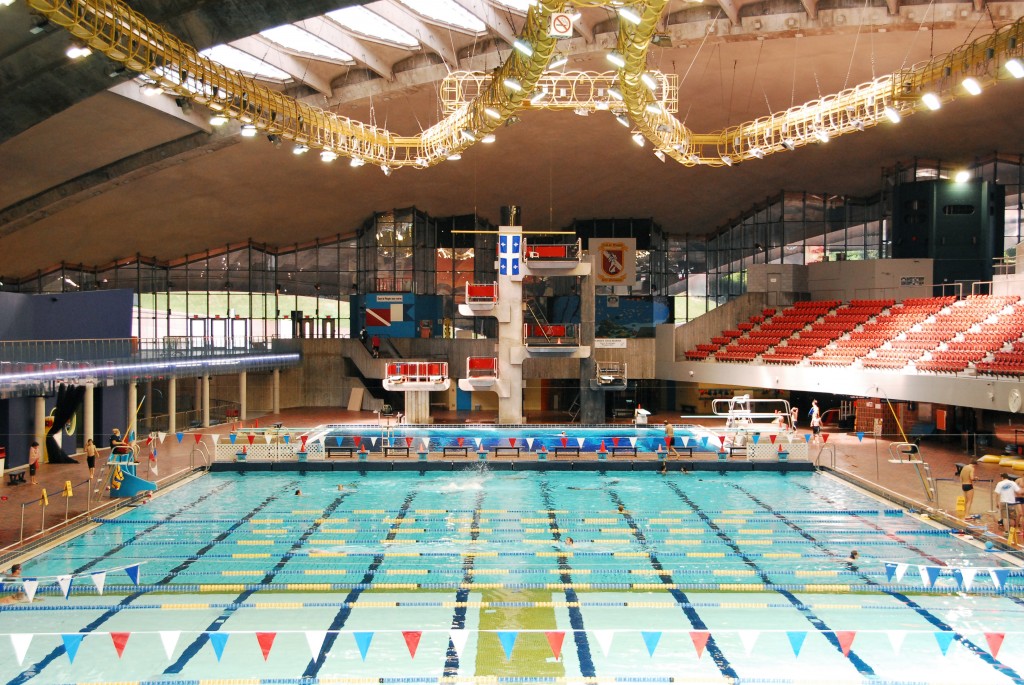

La piscine olympique, qui est à la base de la tour incliné d'une capacité lors des jeux de 10 000 sièges, réduite aujourd'hui a 2500 comporte entre autre, le bassin principal, un bassin d'entrainement et un bassin de plongée de 15m de profondeur :







Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 896
Localisation: Dax

MessagePosté le: Mer 17 Déc 2014 - 21:03    Sujet du message: Construction du complexe olympique de Montréal Répondre en citant

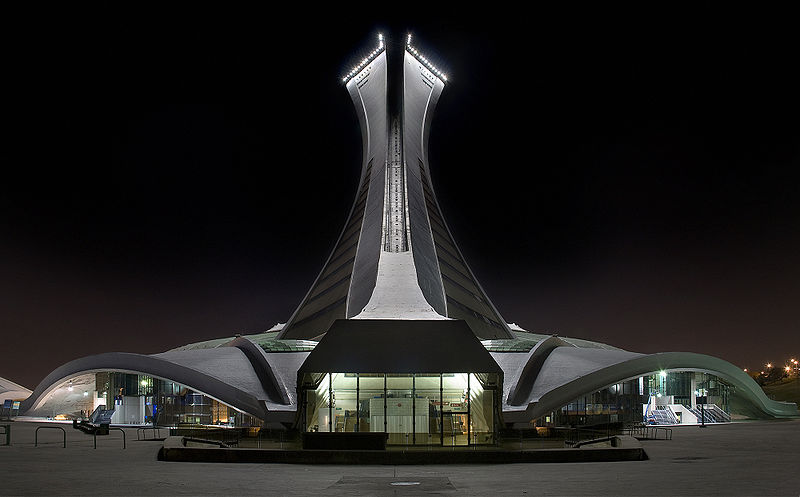

Passons maintenant à la tour incliné, symbole de ce complexe, une tour de 175 mètres de haut, incliné à plus de 45° un défis en soit, qui surplombe le stade.


En haut de la structure, un observatoire permettant de voir l'île de Montréal, le port, le centre-ville ... Pour y accéder, un funiculaire cours sur le flanc arrière de la tour, étant donner la complexité de la structure, le funiculaire et posé sur un système hydraulique pour garder toujours une inclinaison parfaite .


Cette tour, à était le sacrifice des jeux, mesurant juste 63 mètres la construction fût arrêter vu les retards considérable. Pour la petite histoire, le maire avait demander au télévisions présente lors des JO de ne pas filmer la tour pour ne pas montrer " l'échec " de la ville dans ces préparatif.


Le ministre des finances de l'époque avait proposer la " théorie du pot de fleur " ce qui veut dire ne pas finir la tour incliné et la laisser tel qu'elle en aménagement juste son sommet actuelle en terrasse. En 1979 la construction du reste de la tour fût voté, il fallait faire de 77m restant en béton comme sur les plans d'origine mais, en ajoutant des étages les ingénieurs se sont rendu compte que toute la structure y compris les fondations bouger vers l'avant, le chantier fût arrêter puis après conception, l'acier remplaça le béton pour les 70 dernier mètre cette cure minceur fait perde 6000 tonnes a la tour.

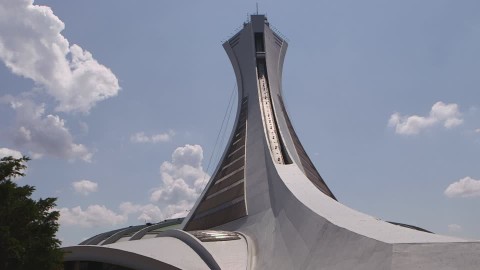

La tour vu arrière :





les rails du funiculaire au milieu de la structure :

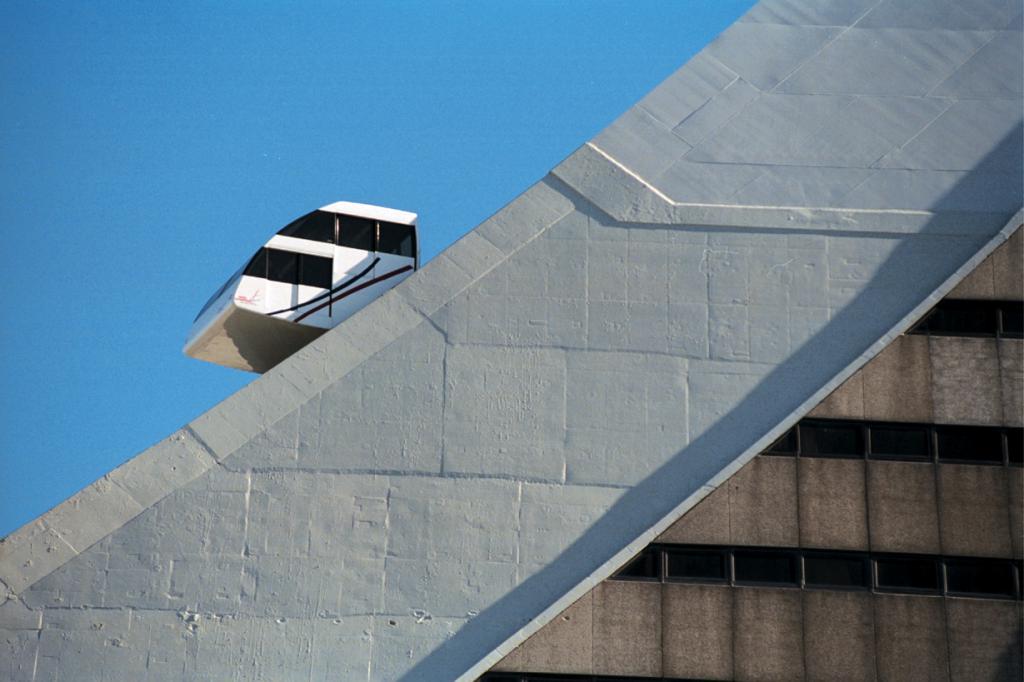

et le funiculaire en question :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 896
Localisation: Dax

MessagePosté le: Mer 17 Déc 2014 - 21:07    Sujet du message: Construction du complexe olympique de Montréal Répondre en citant

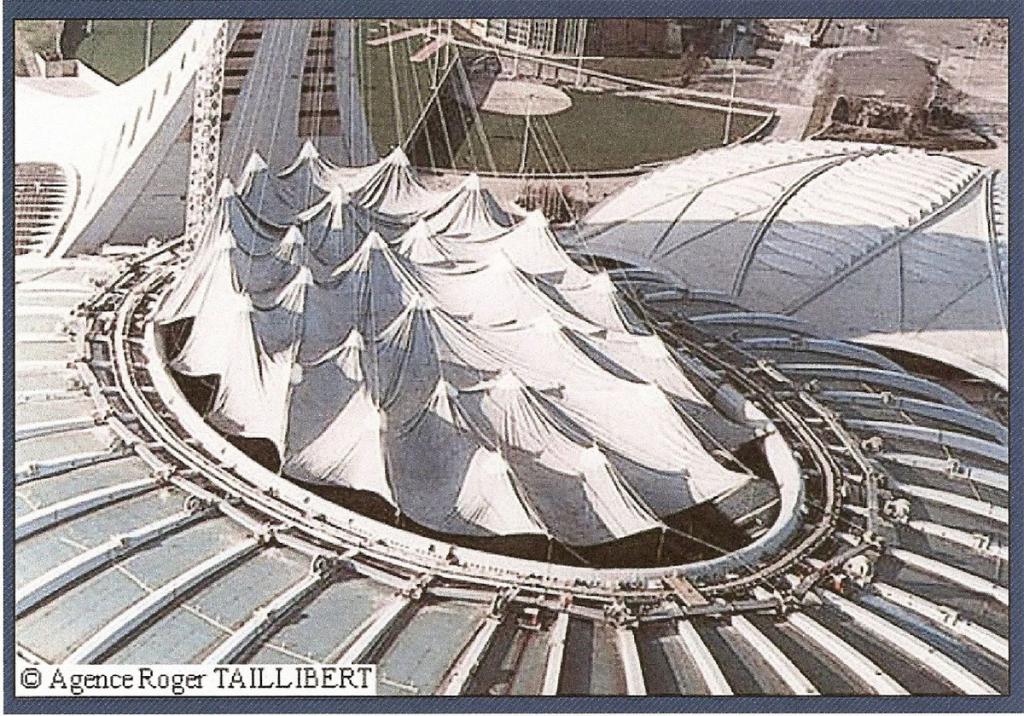

La tour avait aussi une utilité particulière, a l'intérieur un système de treuil et de câble devait servir à rétracté le toit comme des parapluie ( voir photo ) mais, malgré 75 test de rétractation réussite et dont, chaque cycle prenait moins de 2 minutes, en 1986 soit 10 ans après la fin des jeux, le toit est installer.


Le toit est fait de Kevlar, lors de son premier relevage un problème survient, des frottements important entre les différentes toiles les abîmes vite, ce fût le premier et dernier relevage de ce toit.





Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 896
Localisation: Dax

MessagePosté le: Mer 17 Déc 2014 - 21:13    Sujet du message: Construction du complexe olympique de Montréal Répondre en citant

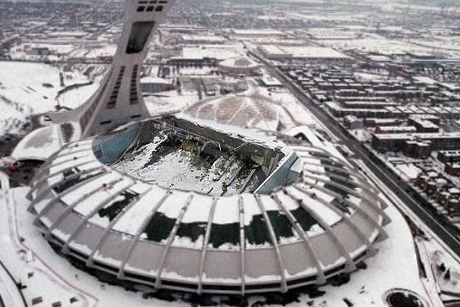

La même année, suite à un défaut de conception, le toit s'effondre après des vents violents. il ne sera remplacer qu'en 1998 par un toit fixe en fibre de verre et téflon.

La malédiction du stade continue, le nouveau toit présente vite des faiblesse. lors d'un salon automobile, le stade est évacuer et le toit ce déchire et une partie s’effondre à nouveau. le premier des quatre problème de déchirement de la structure.


La cause de cet effondrement est aberrant, les ingénieurs pourtant Québécois n'ont pas pris en compte la charge de neige ...





Revenir en haut
obelix


Hors ligne

Inscrit le: 05 Jan 2013
Messages: 3 326
Localisation: landes

MessagePosté le: Mer 17 Déc 2014 - 21:19    Sujet du message: Construction du complexe olympique de Montréal Répondre en citant

 Pourtant c est rare de la neige au Québec !!!
_________________
Spécialiste en travaux forestiers et chantiers marécageux


Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 896
Localisation: Dax

MessagePosté le: Jeu 18 Déc 2014 - 17:47    Sujet du message: Construction du complexe olympique de Montréal Répondre en citant

Les travaux maintenant :

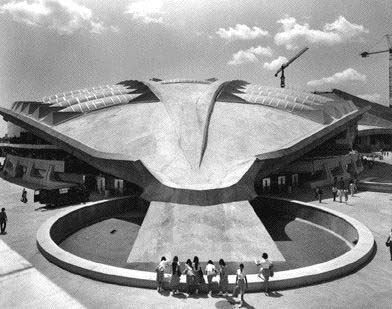

En commençant par le vélodrome qui à était la première structure érigé sur le site.


Le vélodrome est aussi le plus difficile de tout le complexe, un vrai casse-tête, surtout en 1974 et pour une raison très simple, il faut commencer à bâtir ce bâtiment par le haut du toit ...
Une idée folle mais les plans de Taillibert ne laisser pas le choix.


Ce bâtiment en un porte-à-faux énorme de 172 mètres !

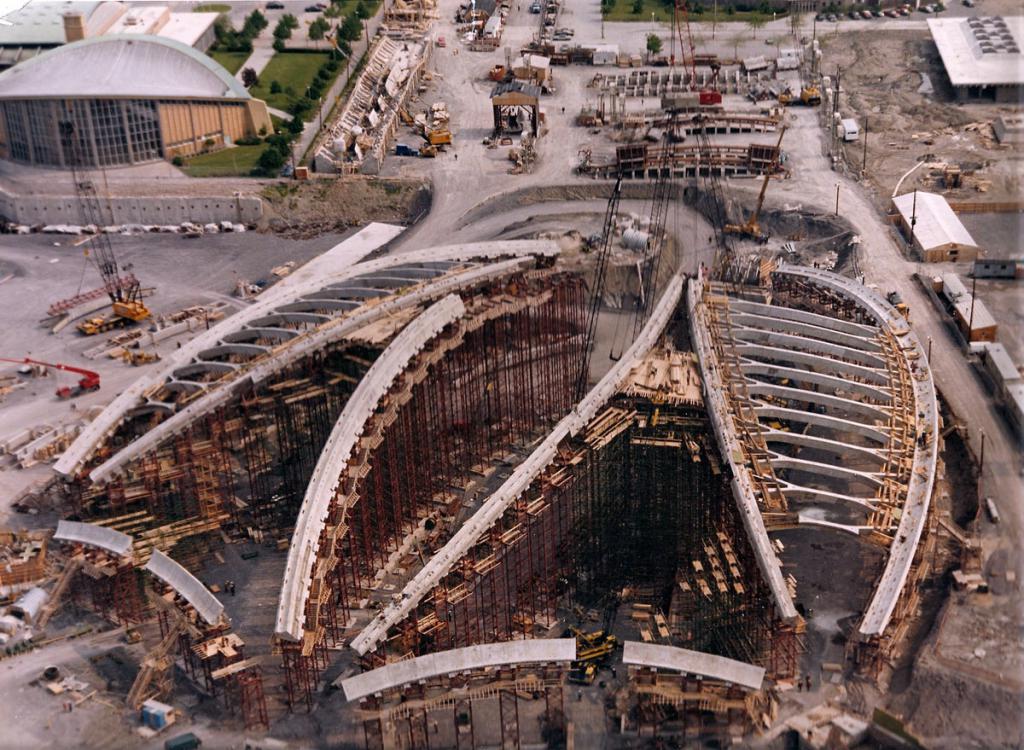

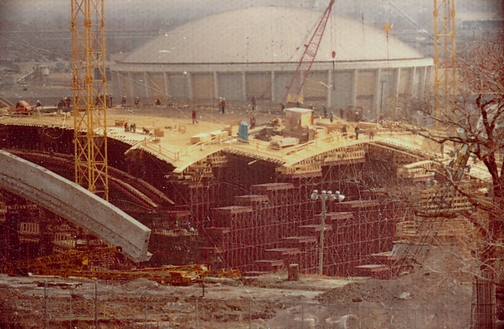

l'étage numéro 1 à était de monter des échafaudages de la forme du toit pour pouvoir soutenir les éléments de béton et d'acier préfabriquée comme on peut voir sur cette photo :








Dernière édition par Mtl-40 le Ven 19 Déc 2014 - 19:00; édité 1 fois
Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 896
Localisation: Dax

MessagePosté le: Jeu 18 Déc 2014 - 17:53    Sujet du message: Construction du complexe olympique de Montréal Répondre en citant

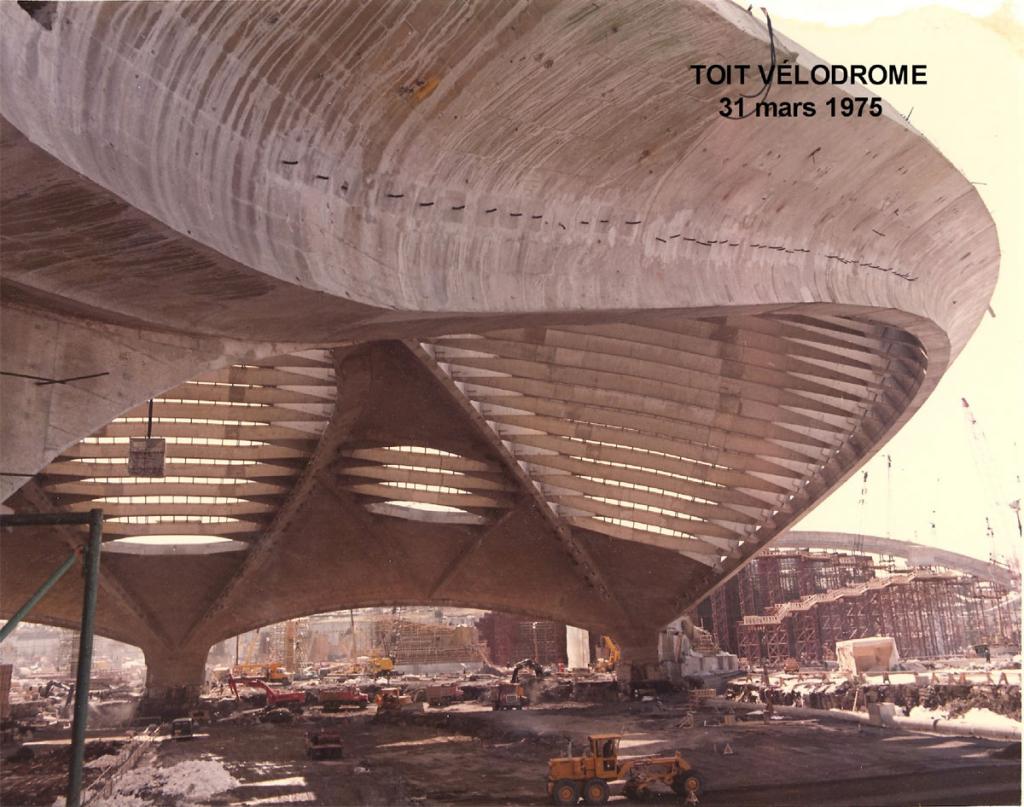

une fois le toit et les quatre plot finis, le toit d'un poids de 41 000 tonnes est soulever d'un bloc grâce à des vérins hydraulique qui sont ensuite couler dans le béton pour plus de sécurité, commence alors l’enlèvement des échafaudages. Une fois finis la structure est abaisser pour reposer sur ces points d'appuie.

L'un des quatre plot d'ancrage :






sur cette photo on peut voir les formes complexe du bâtiment :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 896
Localisation: Dax

MessagePosté le: Jeu 18 Déc 2014 - 18:30    Sujet du message: Construction du complexe olympique de Montréal Répondre en citant

Avant de passer au thème principal qui est la construction du stade et de la tour, je tiens à vous faire part des nombreux " point noir " qui on entacher ce superbe complexe.


Le plus marquant était l'ouverture des jeux de 1976 alors que le complexe n'était pas finis, la tour, était amputer de la moitié de ça hauteur laissant apparaître aux yeux du monde une structure de béton inachevé, ferraillage apparent ...


La raison de l'arrêt de la construction est simple, le manque de temps. le stade y compris le mât n'à débuter qu'en 1974 soit deux ans avant l'ouverture officiel. La RIO ( régie des installations olympiques ) à dont décider d'arrêt ça construction pour privilégier les parties indispensables dont la piscine olympique qui ce trouve à la base de la tour.


Cette décision prise à toute vapeur à pourtant éviter le pire. Lors de la reprise de la construction de la tour en 1979 après l’élévation de quelques étages en béton comme sur les plans d'origine, toute la structure bouge, les fondations ce décolle de la base du stade, les contraintes de poids sont beaucoup trop élever. Le plus grave problème c'est que la tour fait partie intégrante du stade, une partie est fixer à l'anneau technique soutenant le stade. Sous le risque d’effondrement de toute la structure, la construction d'arrête, après des mois de recherche un nouveau plan est établie, on finira le mât en acier, ce qui l'allégera de 6000 tonnes, le problème est résolut.

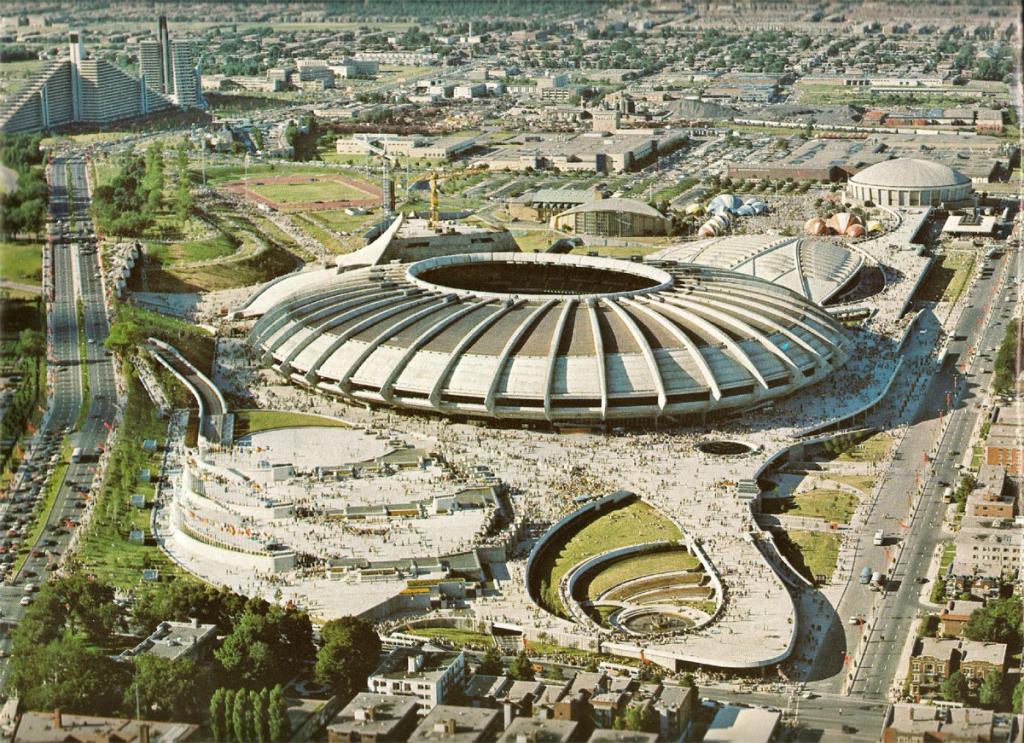

Photo prise lors de l'ouverture des JO :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 896
Localisation: Dax

MessagePosté le: Jeu 18 Déc 2014 - 18:39    Sujet du message: Construction du complexe olympique de Montréal Répondre en citant

Les autres points noir ce sont eux, dérouler durant la construction.


Un fait marquant, des camions entré par la porte Pie-IX, ce faisait payer pour les matériaux mais, partait toujours charger par la porte Viau ou ils déchargèrent la cargaison dans leurs vrai chantier, des tours d'habitation proche du pont tunnel Louis-H-Lafontaine. Cette arnaque cause un préjudice financier important à la RIO.


Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 896
Localisation: Dax

MessagePosté le: Ven 19 Déc 2014 - 18:43    Sujet du message: Construction du complexe olympique de Montréal Répondre en citant

L'excavation du site commence en Avril 1973.

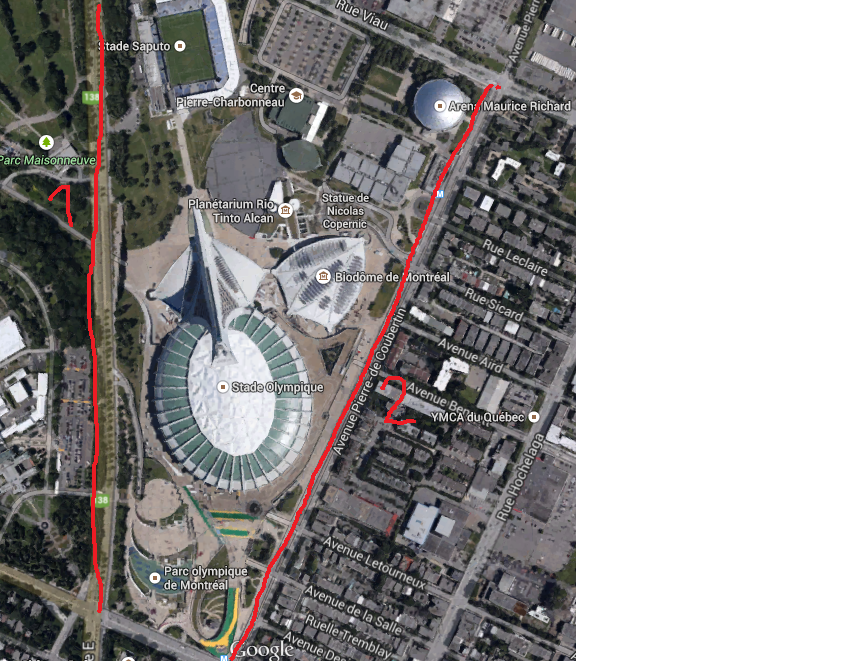

Le premier problème du terrain et la pente. Entre les rues Sherbrooke ( 1 ) et Pierre-de-Coubertin ( 2 ) la hauteur de sol varie de plus de 18 mètres. Il à fallu dont excaver plus de 2 000 000 de m3 pour mettre le terrain à niveau.





Une paroi moulé et des ancrages ont était fait le long de la rue Sherbrooke pour consolider le terrain instable fait d'argile et de de calcaire.
