MessagePosté le: Jeu 26 Fév 2015 - 17:44    Sujet du message: Modélisation 3D Mtl40 Répondre en citant

PublicitéSupprimer les publicités ?
Jolies réalisation j'aime bien la PC 490 et le petit D5.

_________________
Ma chaîne Youtube : https://www.youtube.com/channel/UCqVAJC1NpBfQfyGH9TX7cDA/videos
Les TP plus qu'un métier, une passion. Passionné des TP depuis tout petit.


Revenir en haut
Skype
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Jeu 19 Mar 2015 - 19:25    Sujet du message: Modélisation 3D Mtl40 Répondre en citant

Merci Henri74  Okay

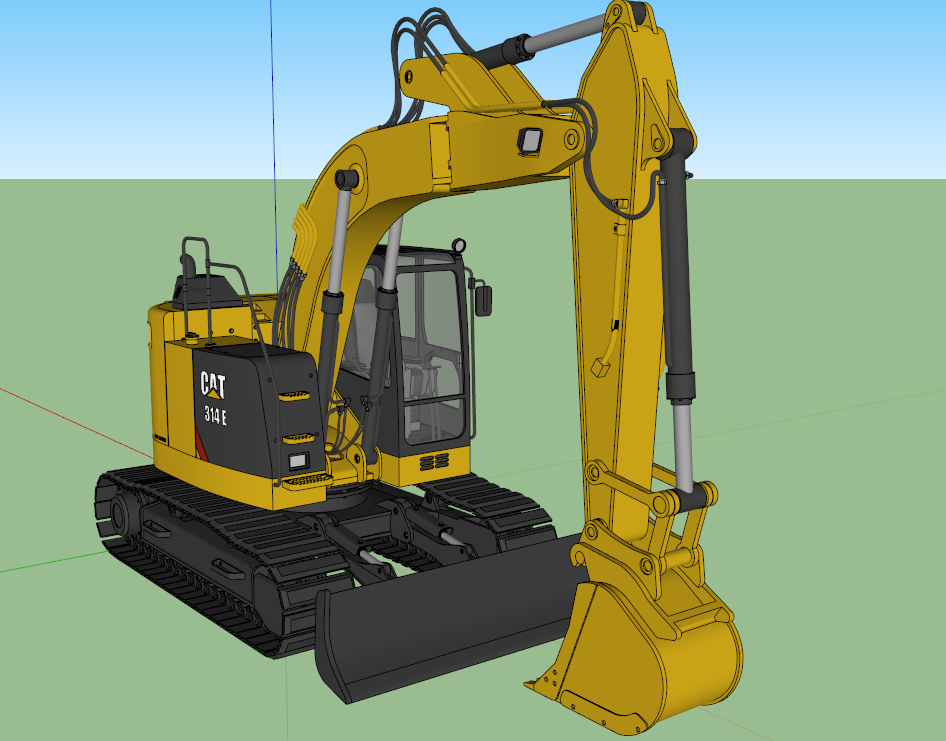

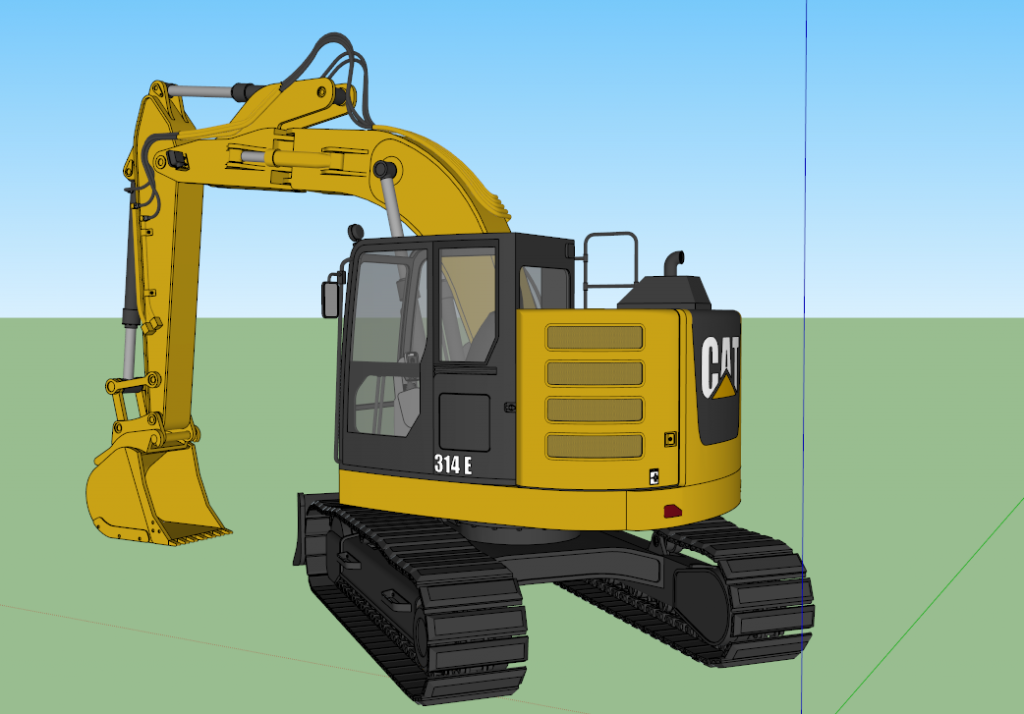

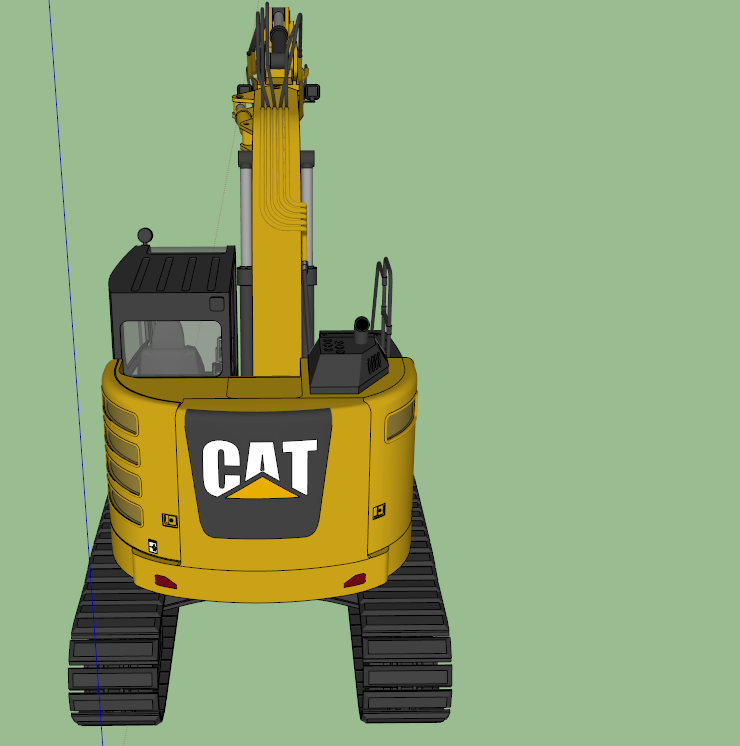

Je viens de finir une 314E, la voilà :











Mtl-40



Revenir en haut
obelix


Hors ligne

Inscrit le: 05 Jan 2013
Messages: 3 319
Localisation: landes

MessagePosté le: Jeu 19 Mar 2015 - 21:32    Sujet du message: Modélisation 3D Mtl40 Répondre en citant

Okay
_________________
Spécialiste en travaux forestiers et chantiers marécageux


Revenir en haut
EXCAVATORXTREM
Administrateur

Hors ligne

Inscrit le: 11 Mar 2012
Messages: 11 577
Localisation: Aquitaine

MessagePosté le: Jeu 19 Mar 2015 - 21:55    Sujet du message: Modélisation 3D Mtl40 Répondre en citant

 Salut "mtl" ... jolie avec l'original déport très bien réalisé !!! Mr. Green

Exca

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
Garbax


Hors ligne

Inscrit le: 20 Mar 2015
Messages: 5

MessagePosté le: Sam 21 Mar 2015 - 16:57    Sujet du message: Modélisation 3D Mtl40 Répondre en citant

Salut "mtl-40"

Tout d'abord félicitation pour tes réalisations, elles sont vraiment top

Et je voulais te demander où tu avais trouvé les plans pour modéliser la tête d'abattage "ponsse" parce que je fais un projet sur ce sujet et je dois modéliser une tête d'abattage sur SoldWorks.

merci :)


Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Sam 21 Mar 2015 - 16:59    Sujet du message: Modélisation 3D Mtl40 Répondre en citant

Salut Garbax,


J'avais juste la hauteur et la largeur, tout le reste c'est fait à l’œil à partir de photos.


Mtl-40


Revenir en haut
EXCAVATORXTREM
Administrateur

Hors ligne

Inscrit le: 11 Mar 2012
Messages: 11 577
Localisation: Aquitaine

MessagePosté le: Sam 21 Mar 2015 - 20:53    Sujet du message: Modélisation 3D Mtl40 Répondre en citant

 Salut "garbax" ...

Tu pars sur une tête à 3 couteaux ou à 5 couteaux ???

Avec des rouleaux radiaux ?? sur parallélogramme ?? à palonniers ??

Si tu as besoin d'aide , on devrait pouvoir te donner un petit coup de main Okay

Exca

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
Garbax


Hors ligne

Inscrit le: 20 Mar 2015
Messages: 5

MessagePosté le: Sam 21 Mar 2015 - 21:39    Sujet du message: Modélisation 3D Mtl40 Répondre en citant

Salut "Exca"


Merci pour ta réponse et ton aide.


Après avoir fait un état de l'art de ce qui existe et par rapport à ce qui m'est demandé (taille maximale de tronc de 450mm).


Je pars sur une tête avec 4 couteaux mobile et un fixe, pour les rouleaux je sais pas trop, aurais tu un conseil ?


merci :)


Garbax


Revenir en haut
EXCAVATORXTREM
Administrateur

Hors ligne

Inscrit le: 11 Mar 2012
Messages: 11 577
Localisation: Aquitaine

MessagePosté le: Sam 21 Mar 2015 - 22:14    Sujet du message: Modélisation 3D Mtl40 Répondre en citant

 Une tête pour travailler dans du "450" reste un petit/moyen équipement

Les 4+1 couteaux permettent un bon maintien du tronc et un excellent ébranchage

Le montage des rouleaux le plus logique (simple et performant !! ) c'est 2 rouleaux monté sur des bras qui travaillent en arc de cercle (et participent donc au maintien du tronc durant l'ébranchage) et 1 rouleau ventral ... ce rouleau ventral doit être entrainé par deux moteurs hydrauliques , chacun relié à un de gros rouleaux ... ça évite l'effet de "patinage" et rends les 3 moteurs solidaires ...
Regarde la conception des têtes PONSSE , AFM ou des dernières KOMATSU , c'est le même schéma ... c'est le plus évolué techniquement !!

Exca

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
Garbax


Hors ligne

Inscrit le: 20 Mar 2015
Messages: 5

MessagePosté le: Sam 21 Mar 2015 - 22:50    Sujet du message: Modélisation 3D Mtl40 Répondre en citant

ok merci beaucoup, je vais regarder à tout ça.


Et donc pour les roulements tu dirais quel configuration entre les 2 ci:








Garbax


Revenir en haut
EXCAVATORXTREM
Administrateur

Hors ligne

Inscrit le: 11 Mar 2012
Messages: 11 577
Localisation: Aquitaine

MessagePosté le: Sam 21 Mar 2015 - 23:18    Sujet du message: Modélisation 3D Mtl40 Répondre en citant

 Ok "garbax"

Le bon montage (le plus performant et logique) c'est celui là

Par contre , pour que ça fonctionne bien , il faut que tu ais un troisième rouleau ventral

Quand tu es dans du petit bois ce montage permet un bien meilleur maintien du bois et évite à la tête de patiner (ce qui abime le bois)

Des exemples de ce genre de montage

Exca



-

-

-

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
Garbax


Hors ligne

Inscrit le: 20 Mar 2015
Messages: 5

MessagePosté le: Dim 22 Mar 2015 - 00:13    Sujet du message: Modélisation 3D Mtl40 Répondre en citant

Ok merci pour tes conseils.

Garbax


Revenir en haut
vince24750


Hors ligne

Inscrit le: 16 Sep 2014
Messages: 129
Localisation: PERIGUEUX

MessagePosté le: Jeu 14 Mai 2015 - 14:32    Sujet du message: Modélisation 3D Mtl40 Répondre en citant

MTL 40, ou plus tôt GR40, ça fait plaisir de te retrouver sur un forum et de pouvoir continuer à discuter avec toi. Ton travail et toujours aussi magnifique. Dis moi ou en es tu sur ton scraper 621 k

Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Dim 17 Mai 2015 - 10:15    Sujet du message: Modélisation 3D Mtl40 Répondre en citant

Salut Vince, tu va bien ?

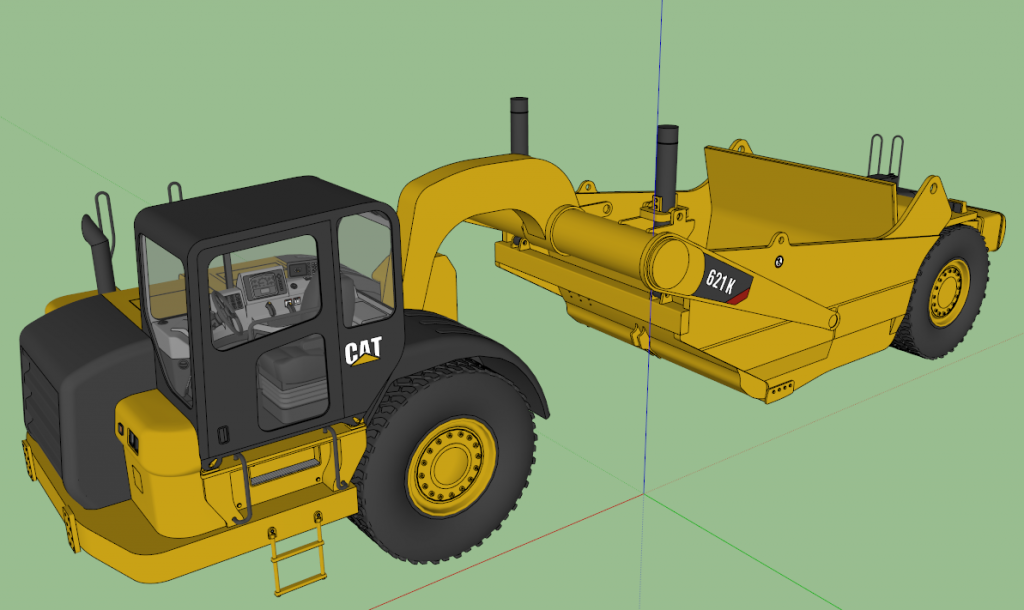

Pour le scraper, regarde par toi même





J'y est pas encore retoucher faudra bien si mettre un jour ou l'autre


Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Dim 17 Mai 2015 - 10:30    Sujet du message: Modélisation 3D Mtl40 Répondre en citant

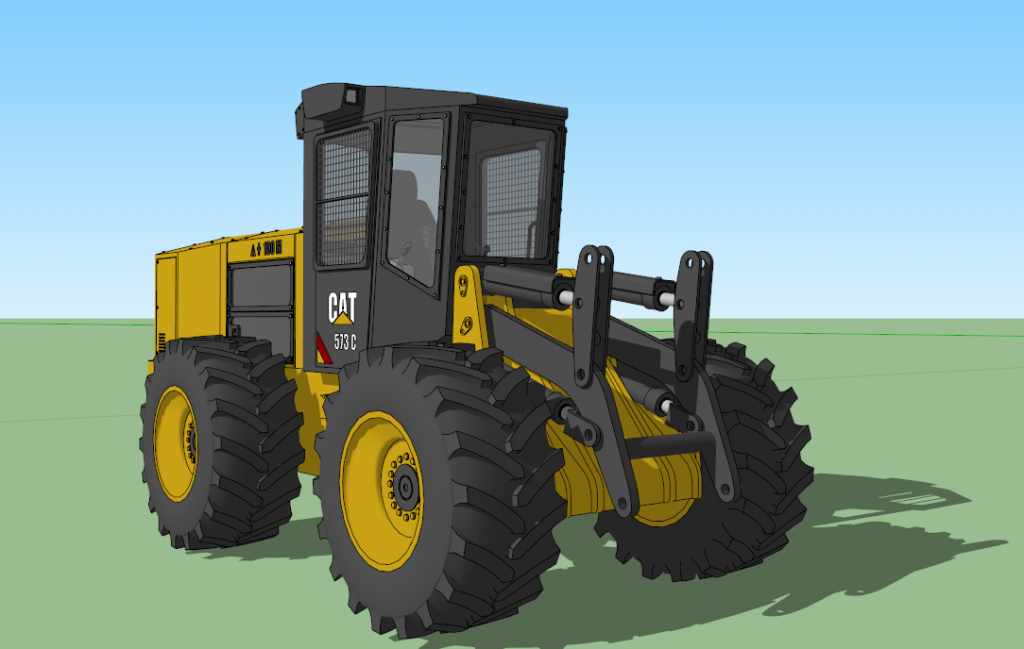

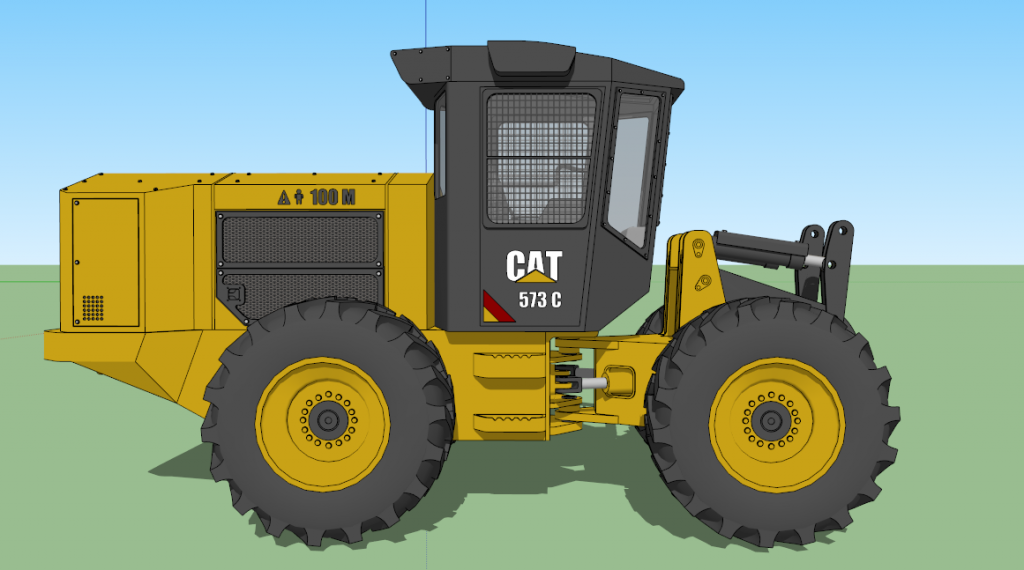

Cat 573C, utiliser comme Feller Buncher ou broyeur :
