MessagePosté le: Ven 10 Oct 2014 - 20:35    Sujet du message: Structures d'équipements Répondre en citant

PublicitéSupprimer les publicités ?
 Une lame de grosse dimension équipée de dents boulonnées KVX

Exca



-

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
Bucyrus


Hors ligne

Inscrit le: 09 Juin 2013
Messages: 199

MessagePosté le: Ven 10 Oct 2014 - 23:51    Sujet du message: Structures d'équipements Répondre en citant

Selon moi, c'est pour une PC-4000 Mr. Green



_________________
En théorie, la théorie et la pratique donnent le même résultat, en pratique, non.


Revenir en haut
EXCAVATORXTREM
Administrateur

Hors ligne

Inscrit le: 11 Mar 2012
Messages: 11 543
Localisation: Aquitaine

MessagePosté le: Dim 12 Oct 2014 - 10:42    Sujet du message: Structures d'équipements Répondre en citant

 Ha oui quand même ... ça fait une belle pièce !!

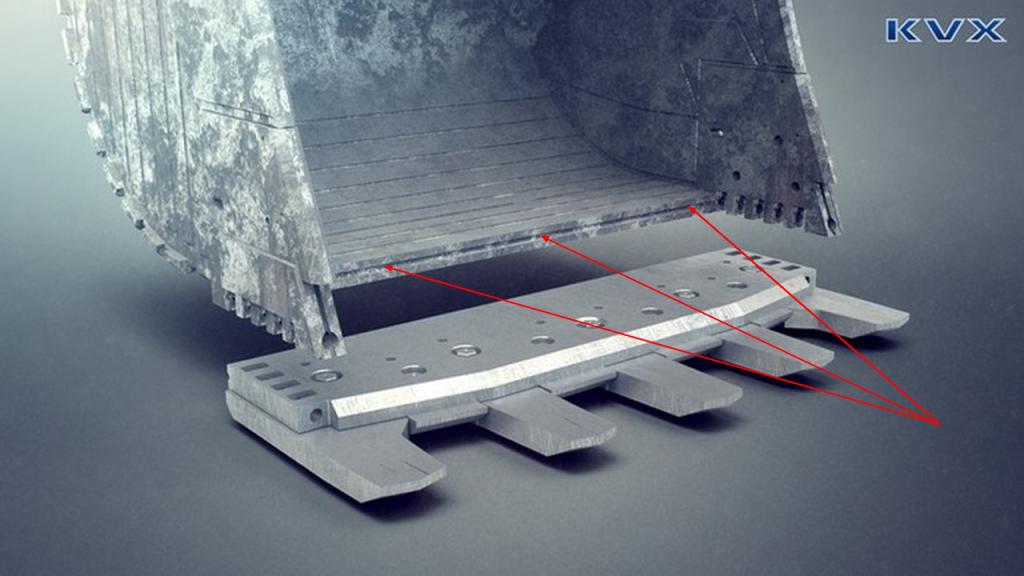

Là on voit le concept KVX de la lame démontable adaptée sur un godet

Exca



-

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
Micka-64


Hors ligne

Inscrit le: 18 Mar 2012
Messages: 935
Localisation: Ascain (64)

MessagePosté le: Dim 12 Oct 2014 - 12:04    Sujet du message: Structures d'équipements Répondre en citant

lame démontable....on arrête pas le progrès  Cool

Revenir en haut
gilette


Hors ligne

Inscrit le: 17 Mar 2012
Messages: 2 427
Localisation: sud ouest

MessagePosté le: Dim 12 Oct 2014 - 13:09    Sujet du message: Structures d'équipements Répondre en citant

D'ici peut démontable hydrauliquement!
_________________
si t'as pas l'oeil, c'est un deuil


Revenir en haut
Bucyrus


Hors ligne

Inscrit le: 09 Juin 2013
Messages: 199

MessagePosté le: Dim 12 Oct 2014 - 13:28    Sujet du message: Structures d'équipements Répondre en citant

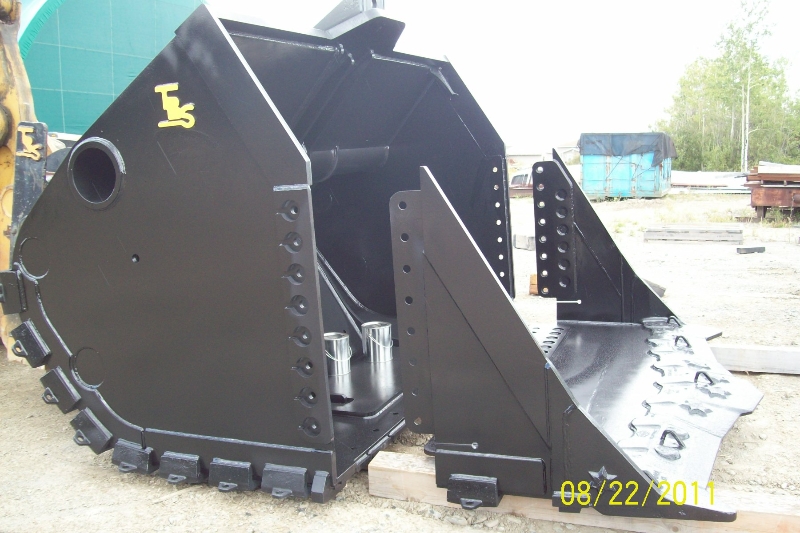

Le principle est déjà utilisé sur les chargeuses LHD souterraines :


J'ai quand même une réticence avec le système KVX. La lèvre semble être attaché uniquement par les 2 côtés alors que le derrière est aucunement attaché avec le reste du godet. Embarassed

_________________
En théorie, la théorie et la pratique donnent le même résultat, en pratique, non.


Revenir en haut
Micka-64


Hors ligne

Inscrit le: 18 Mar 2012
Messages: 935
Localisation: Ascain (64)

MessagePosté le: Dim 12 Oct 2014 - 13:34    Sujet du message: Structures d'équipements Répondre en citant

Surtout aux vus des contraintes lors d'utilisation sévères en extraction de mines?carrières

Revenir en haut
Bucyrus


Hors ligne

Inscrit le: 09 Juin 2013
Messages: 199

MessagePosté le: Dim 12 Oct 2014 - 13:41    Sujet du message: Structures d'équipements Répondre en citant

Micka-64 a écrit:

Surtout aux vus des contraintes lors d'utilisation sévères en extraction de mines?carrières
Oui, exactement. Ils n'y vont pas de main morte Wink
_________________
En théorie, la théorie et la pratique donnent le même résultat, en pratique, non.


Revenir en haut
Morila


Hors ligne

Inscrit le: 18 Mar 2012
Messages: 96
Localisation: Egletons

MessagePosté le: Dim 12 Oct 2014 - 14:58    Sujet du message: Structures d'équipements Répondre en citant

Bucyrus a écrit:


J'ai quand même une réticence avec le système KVX. La lèvre semble être attaché uniquement par les 2 côtés alors que le derrière est aucunement attaché avec le reste du godet. Embarassed


En es tu sûr ?
Ne sont elles pas tenues par cette "gorge" ?



Revenir en haut
Bucyrus


Hors ligne

Inscrit le: 09 Juin 2013
Messages: 199

MessagePosté le: Dim 12 Oct 2014 - 18:30    Sujet du message: Structures d'équipements Répondre en citant

Si elle est tenue par cette gorge, je vois mal comment les assemblages droites peuvent s'insérer l'un dans l'autre dans les coins ?
De plus, derrière la lame, il ne semble pas y avoir une protubérance mais plutôt un creux comme pointé par tes flèches. À moins qu'une clavette sois installé par le côté, je doute fort de cette hypothèse ?

_________________
En théorie, la théorie et la pratique donnent le même résultat, en pratique, non.


Revenir en haut
Morila


Hors ligne

Inscrit le: 18 Mar 2012
Messages: 96
Localisation: Egletons

MessagePosté le: Dim 12 Oct 2014 - 20:04    Sujet du message: Structures d'équipements Répondre en citant

Je ne faisais qu'émettre une hypothèse, mais tu as raison pas possible qu'elle soit tenue dans les angles de cette façon.
Par contre ton idée de clavette tient la route.


Revenir en haut
Bucyrus


Hors ligne

Inscrit le: 09 Juin 2013
Messages: 199

MessagePosté le: Dim 12 Oct 2014 - 22:46    Sujet du message: Structures d'équipements Répondre en citant

Oui, sur papier
Mais j'imagine la tête de l'ouvrier à qui je vais demander d'insérer une clavette de près de 5m de long

_________________
En théorie, la théorie et la pratique donnent le même résultat, en pratique, non.


Revenir en haut
Elessar


Hors ligne

Inscrit le: 23 Mar 2012
Messages: 807
Localisation: Au cap Horn de l'Europe

MessagePosté le: Dim 12 Oct 2014 - 23:08    Sujet du message: Structures d'équipements Répondre en citant

Je pense que Morila parle des deux logements de part et d'autre du godet et de la lame.
_________________
"Dieu : faut y croire pour le voir !"
Jean Yanne


Revenir en haut
Bucyrus


Hors ligne

Inscrit le: 09 Juin 2013
Messages: 199

MessagePosté le: Dim 12 Oct 2014 - 23:18    Sujet du message: Structures d'équipements Répondre en citant

Ces logements sont en fait les 2 passages permettant aux boulons de tenir la lame au reste du godet.
_________________
En théorie, la théorie et la pratique donnent le même résultat, en pratique, non.


Revenir en haut
EXCAVATORXTREM
Administrateur

Hors ligne

Inscrit le: 11 Mar 2012
Messages: 11 543
Localisation: Aquitaine

MessagePosté le: Ven 7 Nov 2014 - 22:41    Sujet du message: Structures d'équipements Répondre en citant

 Modification de godet curage pour l'adapter au montage sur attache rapide

Découpe
Positionnement du kit
Soudure puis peinture
Y'a plus qu'à bosser !!! Mr. Green
