MessagePosté le: Dim 16 Mar 2014 - 12:14    Sujet du message: Structures d'équipements Répondre en citant

PublicitéSupprimer les publicités ?
 Souvent des questions sont posés en "mp":

- comme sont définis les structures d'équipements ???
- comment renforcer un équipement ou reprendre une soudure fissurée ???

Je ne suis pas un spécialiste mais certains d'entre nous maitrisent bien le sujet ...
 Alors j'ouvre cet espace de dialogue et de conseil Mr. Green

Exca

Là un exemple de renforcement d'une flèche grande portée qui va devoir poser des blocs d'enrochement
Les plaques utilisés sont de l'acier à haute limite élastique (HLE) ici de type WELDOX
ps: il vaut mieux passer du temps à renforcer une structure si il y a un risque qu'attendre sa casse , c'est évident !!



-


_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Dernière édition par EXCAVATORXTREM le Dim 16 Mar 2014 - 12:50; édité 1 fois
Revenir en haut
obelix


En ligne

Inscrit le: 05 Jan 2013
Messages: 3 321
Localisation: landes

MessagePosté le: Dim 16 Mar 2014 - 12:41    Sujet du message: Structures d'équipements Répondre en citant

Joli projet, à quoi servent tout les trous sur les plaques ?
_________________
Spécialiste en travaux forestiers et chantiers marécageux


Revenir en haut
floflo77
Invité

Hors ligne




MessagePosté le: Dim 16 Mar 2014 - 16:16    Sujet du message: Structures d'équipements Répondre en citant

Si je me trompe pas les trous seront soudées a la flèche ce qui augmentera la résistance si je me trompe pas?

Revenir en haut
Elessar


Hors ligne

Inscrit le: 23 Mar 2012
Messages: 807
Localisation: Au cap Horn de l'Europe

MessagePosté le: Dim 16 Mar 2014 - 16:25    Sujet du message: Structures d'équipements Répondre en citant

Il est préférable de souder les renforts par l’intérieur. Car les contraintes y sont moins intenses. Les soudures au extrémités fragilise l'ensemble en créant des amorces de ruptures.


Par contre le Ø des perçages n'est pas bien grand.

_________________
"Dieu : faut y croire pour le voir !"
Jean Yanne


Revenir en haut
obelix


En ligne

Inscrit le: 05 Jan 2013
Messages: 3 321
Localisation: landes

MessagePosté le: Dim 16 Mar 2014 - 20:06    Sujet du message: Structures d'équipements Répondre en citant

Je suis de ton avis pour les trous
_________________
Spécialiste en travaux forestiers et chantiers marécageux


Revenir en haut
EXCAVATORXTREM
Administrateur

En ligne

Inscrit le: 11 Mar 2012
Messages: 11 624
Localisation: Aquitaine

MessagePosté le: Dim 16 Mar 2014 - 21:07    Sujet du message: Structures d'équipements Répondre en citant

 Les trous (on appelle ça des "bouchons") servent à "accrocher" les tôles entres elles ...

Pourquoi ici ils sont de petits diamètres : pour les remplir à la soudure et une fois meulés ça devient invisible après la peinture

C'est juste une histoire d'esthétique !!!

Exca



_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
Bucyrus


Hors ligne

Inscrit le: 09 Juin 2013
Messages: 199

MessagePosté le: Lun 17 Mar 2014 - 01:19    Sujet du message: Structures d'équipements Répondre en citant

EXCAVATORXTREM a écrit:
 Les trous (on appelle ça des "bouchons") servent à "accrocher" les tôles entres elles ...

Pourquoi ici ils sont de petits diamètres : pour les remplir à la soudure et une fois meulés ça devient invisible après la peinture

C'est juste une histoire d'esthétique !!!

Exca



C'est bien plus qu'une histoire d'esthétique, ces trous !

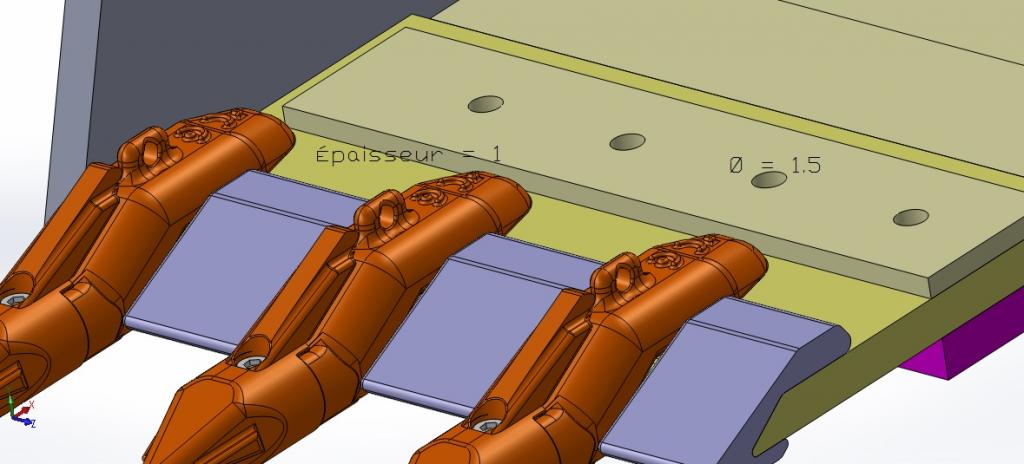

On dit généralement que, pour avoir une bonne fusion entre les plaques, les trous doivent avoir au minimum un diamètre d'une fois et demie l'épaisseur de la plaque.


Donc dans une plaque de 25.4mm, les trous auraient 38.1mm de diamètre !


Dans le cas des trous ovales, la même règle s'applique que pour une seule des longueurs.



_________________
En théorie, la théorie et la pratique donnent le même résultat, en pratique, non.


Revenir en haut
EXCAVATORXTREM
Administrateur

En ligne

Inscrit le: 11 Mar 2012
Messages: 11 624
Localisation: Aquitaine

MessagePosté le: Lun 17 Mar 2014 - 07:48    Sujet du message: Structures d'équipements Répondre en citant

 "bucyrus" tu as tout à fait raison !

On peut aussi réaliser des "lucarnes" mais ça fait pas propre , alors la solution des "bouchons" est nickel une fois peint ...

Exca

Là on voit l'intérieur du "caissonnage" d'une flèche de pelle de 80 tonnes



_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
EXCAVATORXTREM
Administrateur

En ligne

Inscrit le: 11 Mar 2012
Messages: 11 624
Localisation: Aquitaine

MessagePosté le: Mer 11 Juin 2014 - 21:37    Sujet du message: Structures d'équipements Répondre en citant

Quel plaisir de bosser avec un fournisseur aussi efficace !!!

Franck des fois on râle car t'es à la bourre pour nous livrer tes équipements ...

Mais les rares fois ou on à un problème , t'es toujours présent et tu assumes totalement

Encore une fois on en à un exemple : ce main à 8h00 pétante un super bon de ton équipe est venu reprendre une soudure sur chantier

Il à démarré tot , à été efficace et nous à fait du super boulot ... en plus il est sympa et "humble" !!

Quand je vois ça je me dis que FRANCHEMENT nous avons fait LE BON CHOIX de travailler avec toi

Encore une fois merci ... de la part de tes partenaires et amis du sud aquitaine

Exca



-

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
obelix


En ligne

Inscrit le: 05 Jan 2013
Messages: 3 321
Localisation: landes

MessagePosté le: Sam 26 Juil 2014 - 23:22    Sujet du message: Structures d'équipements Répondre en citant

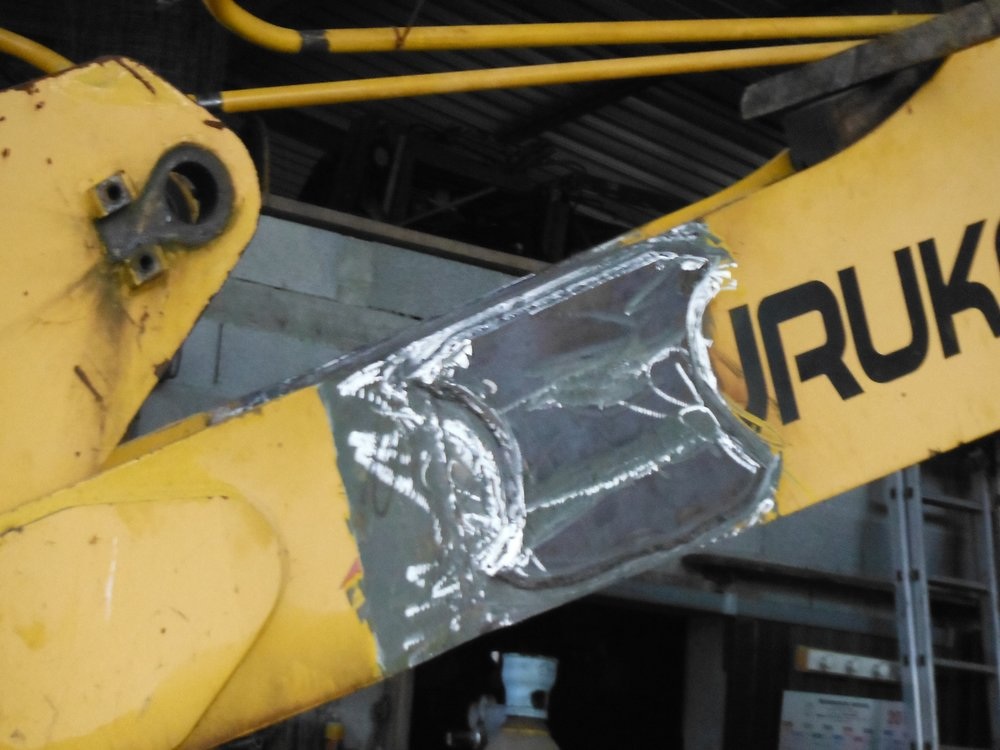

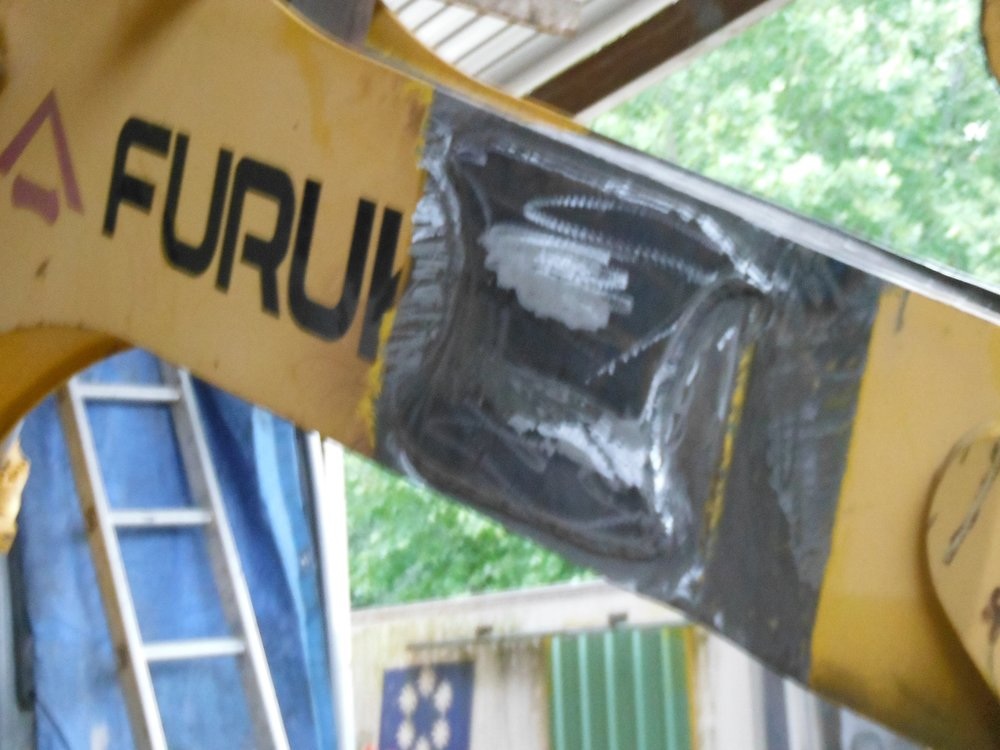

Plaque de renfort sur bras de pelle





I



La soudure d en haut avais lacher et ça à casser j espère que ça va tenir

_________________
Spécialiste en travaux forestiers et chantiers marécageux


Revenir en haut
floflo77
Invité

Hors ligne




MessagePosté le: Sam 26 Juil 2014 - 23:29    Sujet du message: Structures d'équipements Répondre en citant

C'est ta pelle? Elle doit avoir heures cette Furu?

Revenir en haut
obelix


En ligne

Inscrit le: 05 Jan 2013
Messages: 3 321
Localisation: landes

MessagePosté le: Dim 27 Juil 2014 - 07:52    Sujet du message: Structures d'équipements Répondre en citant

11000 h et ça marche du tonnerre mais elle n'a pas aimer le fleco dernièrement
_________________
Spécialiste en travaux forestiers et chantiers marécageux


Revenir en haut
Bucyrus


Hors ligne

Inscrit le: 09 Juin 2013
Messages: 199

MessagePosté le: Lun 28 Juil 2014 - 01:44    Sujet du message: Structures d'équipements Répondre en citant

Salut Obelix, as-tu des photos de la fissure avant la réparation ?


En quel matériel est ta plaque de renfort ?

_________________
En théorie, la théorie et la pratique donnent le même résultat, en pratique, non.


Revenir en haut
EXCAVATORXTREM
Administrateur

En ligne

Inscrit le: 11 Mar 2012
Messages: 11 624
Localisation: Aquitaine

MessagePosté le: Dim 21 Sep 2014 - 10:21    Sujet du message: Structures d'équipements Répondre en citant

J'adore voir de beaux équipements !

C'est super de voir les différences de conception ...

Là trouvé sur le net une flèche pour du dragage (il n'y a pas le type de porteur !!)

Exca



-

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
EXCAVATORXTREM
Administrateur

En ligne

Inscrit le: 11 Mar 2012
Messages: 11 624
Localisation: Aquitaine

MessagePosté le: Sam 27 Sep 2014 - 20:17    Sujet du message: Structures d'équipements Répondre en citant

Une couronne de rotation de pelle minière ...

Enorme comme pièce !! Mr. Green

Exca



-
