Calculez le volume d'une benne avec dôme ?
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    Technique-TP Index du Forum -> Applications-TP -> Etude de sites , conseils de conduite , productivité
Sujet précédent :: Sujet suivant
Auteur Message
Elessar


En ligne

Inscrit le: 23 Mar 2012
Messages: 819
Localisation: Au cap Horn de l'Europe

MessagePosté le: Lun 24 Fév 2014 - 19:45    Sujet du message: Calculez le volume d'une benne avec dôme ? Répondre en citant

PublicitéSupprimer les publicités ?
Je recherche à calculer le volume d'une benne avec dôme suivant la norme SAE 2:1.

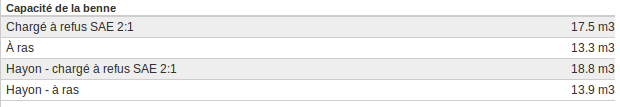

Comme ci-dessous :


Le hic, c'est que je ne trouve rien sur Internet concernant cette norme... Crying or Very sad

Si quelqu'un à un document ou tout autres types d'information sur cette norme, je suis preneur.
Merci.

_________________
"Dieu : faut y croire pour le voir !"
Jean Yanne


Revenir en haut
Basco - landais


Hors ligne

Inscrit le: 17 Mar 2012
Messages: 5 629
Localisation: A63 pas loin du PK 148 (Sud Landes)

MessagePosté le: Lun 24 Fév 2014 - 20:17    Sujet du message: Calculez le volume d'une benne avec dôme ? Répondre en citant

il existe plus de 4 000 normes SAE spécifiquement américaines (et donc payantes)
on la retrouve dans toutes les bennes des engins CAT
pour moi 2:1, c'est la pente naturelles des materiaux chargés, c'est a dire 2 metres de large pour 1 metre de haut

prends un triangle isocèle de 4m de base pour une fauteur de 1 metre tu as donc une surface d'application, il ne te reste plus qu'à trouver la longueur ou a adapter en fonction de ta largeur de benne
dans ton exemple le refus est egal à 4.2 m3, donc un cone a embase parallepidique egal à ce cube

ensuites demerden si sich

_________________
Ne poussez pas grand père dans les orties, vieux c.. il sait qu'il est, vieux c.. il restera


Revenir en haut
Basco - landais


Hors ligne

Inscrit le: 17 Mar 2012
Messages: 5 629
Localisation: A63 pas loin du PK 148 (Sud Landes)

MessagePosté le: Lun 24 Fév 2014 - 20:32    Sujet du message: Calculez le volume d'une benne avec dôme ? Répondre en citant

allez je suis bon prince :
regardes page 6 du pdf suivant
https://www.google.fr/url?sa=t&rct=j&q=&esrc=s&source=web&a…

x=2 y=1


_________________
Ne poussez pas grand père dans les orties, vieux c.. il sait qu'il est, vieux c.. il restera


Revenir en haut
obelix


Hors ligne

Inscrit le: 05 Jan 2013
Messages: 3 899
Localisation: landes

MessagePosté le: Lun 24 Fév 2014 - 20:36    Sujet du message: Calculez le volume d'une benne avec dôme ? Répondre en citant

Putain ta bien le temp de réfléchir !!!!!moi je rempli tant qu'il y'a de la place et ci c est léger je change la benne ?plus grande bien sur!!!!!! Mes ceci dit sujet intéressant
_________________
Spécialiste en travaux forestiers et chantiers marécageux


Revenir en haut
Elessar


En ligne

Inscrit le: 23 Mar 2012
Messages: 819
Localisation: Au cap Horn de l'Europe

MessagePosté le: Lun 24 Fév 2014 - 20:46    Sujet du message: Calculez le volume d'une benne avec dôme ? Répondre en citant

Ah ces salops de québécois, ils auraient pu mettre SAE dans leurs .pdf, mon ami Google aurait trouvé.

Merci Basco !

J'aurais quand même du penser plutôt à la pente...

_________________
"Dieu : faut y croire pour le voir !"
Jean Yanne


Dernière édition par Elessar le Lun 24 Fév 2014 - 20:55; édité 1 fois
Revenir en haut
TPforever


Hors ligne

Inscrit le: 17 Mai 2012
Messages: 2 107
Localisation: Rhône Alpes

MessagePosté le: Lun 24 Fév 2014 - 20:53    Sujet du message: Calculez le volume d'une benne avec dôme ? Répondre en citant

Salut Elassar !
Si celà peut te servir, voici quelques capacité de bennes  qu'une entreprise où j'ai bossé se servait pour ces "rapports"

A25 = 12 m3
A35 = 15 m3
773B = 25 m3
651 641 = 25 m3
Semi benne = 11 m3
8X4 = 10 m3
6X4 = 8 m3

Wink

_________________
Recherche de la convivialité dans notre passion commune ... !


Revenir en haut
Elessar


En ligne

Inscrit le: 23 Mar 2012
Messages: 819
Localisation: Au cap Horn de l'Europe

MessagePosté le: Lun 24 Fév 2014 - 21:00    Sujet du message: Calculez le volume d'une benne avec dôme ? Répondre en citant

Que 8m3 pour un 6x4 ?

Moi c'est pour une remorque TP pour tracteur agricole.

_________________
"Dieu : faut y croire pour le voir !"
Jean Yanne


Revenir en haut
TPforever


Hors ligne

Inscrit le: 17 Mai 2012
Messages: 2 107
Localisation: Rhône Alpes

MessagePosté le: Lun 24 Fév 2014 - 21:07    Sujet du message: Calculez le volume d'une benne avec dôme ? Répondre en citant

Bein 8 m3 avec un matériau qui a une densité de 1,9 T/ m3 c'est déjà bien si tu ne veux pas rouler en surchage Mr. Green

Aprés, si tu es circuit "fermé" au pire, tu fais comme l'a dit Obélix, tu charges tant qu'il y a de la place ,et roule ma poule Mort de Rire

Wink

_________________
Recherche de la convivialité dans notre passion commune ... !


Revenir en haut
Elessar


En ligne

Inscrit le: 23 Mar 2012
Messages: 819
Localisation: Au cap Horn de l'Europe

MessagePosté le: Lun 24 Fév 2014 - 21:09    Sujet du message: Calculez le volume d'une benne avec dôme ? Répondre en citant

Ah ok, moi je parle de volume brut.
Le matériau c'est de l'air.
Mr. Green

_________________
"Dieu : faut y croire pour le voir !"
Jean Yanne


Revenir en haut
Basco - landais


Hors ligne

Inscrit le: 17 Mar 2012
Messages: 5 629
Localisation: A63 pas loin du PK 148 (Sud Landes)

MessagePosté le: Lun 24 Fév 2014 - 23:55    Sujet du message: Calculez le volume d'une benne avec dôme ? Répondre en citant

Elessar a écrit:
J'aurais quand même du penser plutôt à la pente...

De rien mon bon

En fait ce n'est pas tout à fait la pente mais un rapport d'angle de glissement naturel de matériaux

Apres au niveau poids, effectivement la densité rentre en ligne de compte sans compter le pourcentage d'eau

_________________
Ne poussez pas grand père dans les orties, vieux c.. il sait qu'il est, vieux c.. il restera


Revenir en haut
phc70


Hors ligne

Inscrit le: 30 Jan 2017
Messages: 5

MessagePosté le: Jeu 22 Juin 2017 - 10:47    Sujet du message: Calculez le volume d'une benne avec dôme ? Répondre en citant

Bonjour,
Vieux sujet, mais ma question est en rapport alors j'exhume.
Mes cours me disent qu'il faut prendre en compte le coefficient de remplissage (fonction du type de sol) pour avoir une idée du volume effectivement transporté, par rapport au volume théorique de la benne. Ma question est : quel lien ou quelle différence (physiquement parlant) faites vous avec le coefficient de foisonnement du sol concerné ? Ou encore : pourquoi n'utilise -t-on pas le foisonnement pour estimer le volume transporté, plutôt que le coefficient de remplissage ?
Merci pour votre avis,


Cdt
PhC


Revenir en haut
jmogg


Hors ligne

Inscrit le: 29 Mai 2015
Messages: 63
Localisation: Vosges (88)

MessagePosté le: Jeu 22 Juin 2017 - 15:04    Sujet du message: Calculez le volume d'une benne avec dôme ? Répondre en citant

Salut,


Le coefficient de foisonnement et le coefficient de remplissage sont deux choses distinctes qui dépendent tout les deux du type de sol et de son état hydrique.


Le coefficient de foisonnement c'est le volume de matériau que tu charges réellement dans ton godet par rapport au volume estimé par le constructeur.


Un coefficient valant 1 représente le volume chargé dans le godet estimé par le constructeur


Par exemple, si tu charges du terreau bien collant tu auras un très grand dôme sur ton godet, ton dôme aura donc un volume supérieur à celui prévu par le constructeur. Ton coefficient de remplissage sera donc supérieur à 1. A l'inverse si tu charges du sable très fin genre Sahara, qui est très "fuyant et coulant", tu n'auras qu'un très petit dôme sur ton godet, plus petit que celui prévu par le fabricant. Donc ton coefficient de remplissage sera inférieur à 1.


Le coefficient de foisonnement quant à lui représente la capacité du matériau à prendre plus de volume quand tu le foisonnes (que tu le brasses, que tu le décompactes).


Par exemple, un matériau qui aura tendance à prendre beaucoup plus de volume une fois foisonné, comme la roche lors de son extraction ou la terre végétale, aura un coefficient supérieur à 1. Un matériau ou un sol ayant un coefficient de foisonnement valant 1.45 verra donc son volume se multiplier par 1.45 lors de son excavation. Plus le coefficient est grand, plus le matériau augmente de volume lors de son foisonnement.
Le coefficient ne peut donc en théorie jamais être inférieur à 1, lors du foisonnement le volume augmente systématiquement (facile à comprendre).


En revanche, pour un matériau donc le volume ne varie pas beaucoup, comme les gravillons ou les graves, le coefficient tend à se rapprocher de 1.


On utilise également l'indice de foisonnement qui est l'inverse du coefficient de foisonnement (ne pas confondre les deux):


Ind.fois. = 1 / Coeff.fois.


J'espère être resté clair et compréhensible

_________________
A bientôt,

Jmogg


Revenir en haut
phc70


Hors ligne

Inscrit le: 30 Jan 2017
Messages: 5

MessagePosté le: Jeu 22 Juin 2017 - 15:57    Sujet du message: Calculez le volume d'une benne avec dôme ? Répondre en citant

salut,
merci pour la réponse.
Ok pour le dôme en matériaux collés, mais qu'en est-il des matériaux rocheux, avec lesquels il est sans doute possible d'avoir un dôme plus gros que le dôme théorique (sans doute à talus naturels sols meubles ?) du constructeur, et pour lesquels j'ai vu des coeffs de remplissage <1 (0,7) ?


Sinon, dis moi si je me trompe : en fait au remplissage on se fout du coeff de foisonnement car la production de la pelle est donnée déjà foisonnée par le constructeur, le volume de la benne étant lui, par définition, un volume foisonné. Seul importe le fait de savoir si le sol permettra un sur-remplissage, ou imposera un sous-remplissage (par rapport aux données constructeur).


merci pour ton avis sur ces 2 points.
PhC


Revenir en haut
phc70


Hors ligne

Inscrit le: 30 Jan 2017
Messages: 5

MessagePosté le: Jeu 22 Juin 2017 - 16:03    Sujet du message: Calculez le volume d'une benne avec dôme ? Répondre en citant

Très possible que mon intuition ne soit pas bonne : impossible de monter un dôme digne de ce nom avec du matériaux rocheux ??


à bientôt,
PhC


Revenir en haut
jmogg


Hors ligne

Inscrit le: 29 Mai 2015
Messages: 63
Localisation: Vosges (88)

MessagePosté le: Jeu 22 Juin 2017 - 16:17    Sujet du message: Calculez le volume d'une benne avec dôme ? Répondre en citant

Salut,


Alors oui, quand on parle de rendement de pelle, on parle toujours de volume en place. Ce que tu produis est un trou ou bien une butte si tu remblaie, et on parle de bien de volume mis en oeuvre ou décaissé en place.


Le moment où le matériau est dans le tombereau n'impacte pas le résultat, même s'il existe un foisonnement résiduel quand tu re-compactes un matériau extrait (il ne revient jamais vraiment à son volume initial). On le néglige souvent pour les matériaux normaux mais pour la roche il est énorme (vois la différence avant et après minage, même si tu compactes ça peut aller du simple au double si les blocs sont grossiers et ne cassent pas sous l'effort du compacteur).


Par contre le coefficient de foisonnement est très utile pour dimensionner ton atelier de tombereaux car il en faudra plus que si ton matériau gardait son volume initial (tu mets moins de mètres cubes en place dans une benne à cause du foisonnement).


Pour la roche en effet les blocs ne tiennent pas bien dans un dôme, ils ont tendance à tomber du godet et donc ton dôme se retrouve plus petit que le dôme à pentes 2/1 prévu par le constructeur et la norme.


Par conséquent ton coefficient de remplissage peut être inférieur à 1.


Ne pas perdre de vue que le coefficient de valeur 1 représente le remplissage à dôme 2/1, il ne faut pas s'imaginer un godet à moitié vide avec un coefficient inférieur à 1. Par exemple pour un godet rempli et arasé à raz-bord, le coefficient est inférieur à 1.

_________________
A bientôt,

Jmogg
