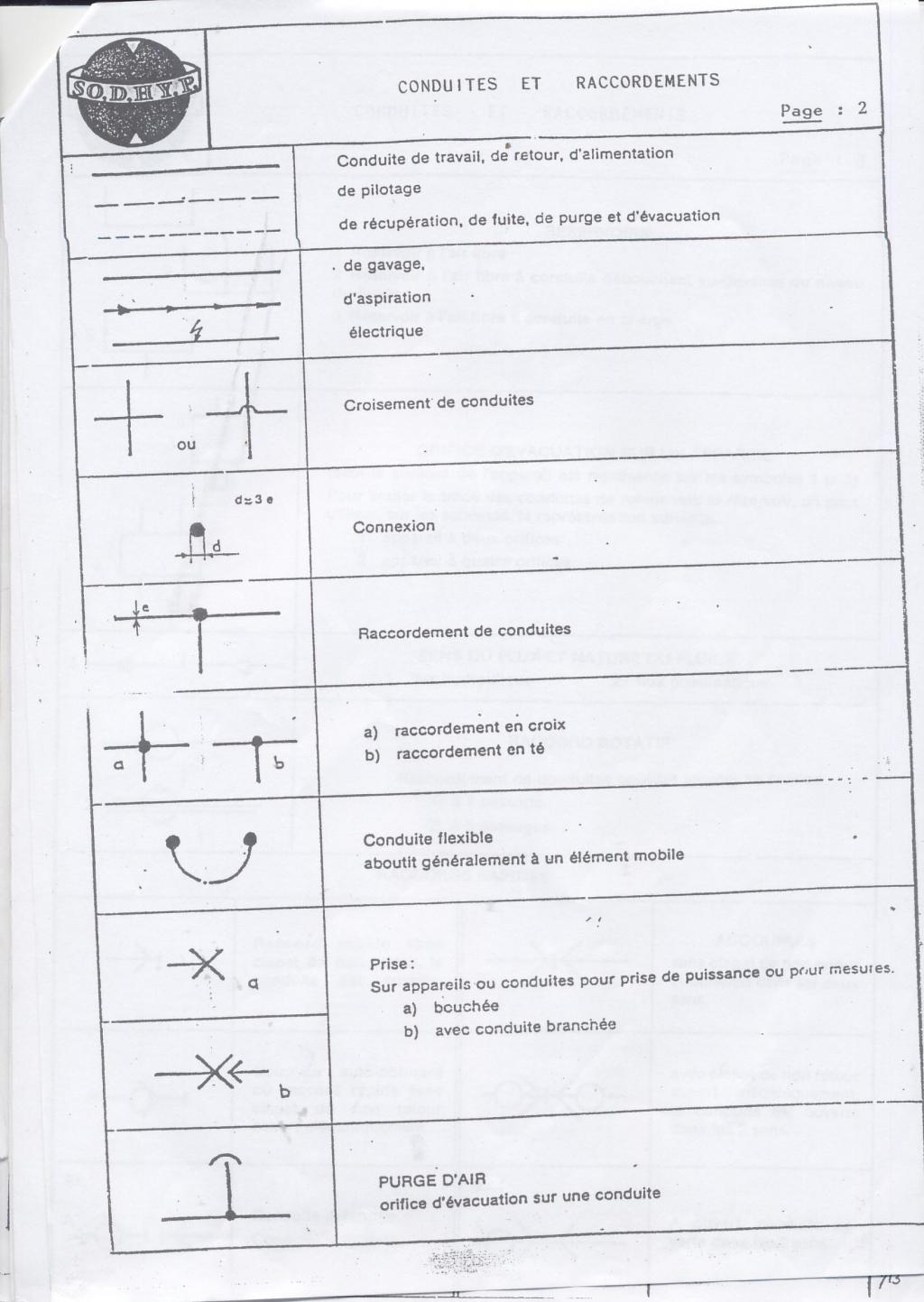

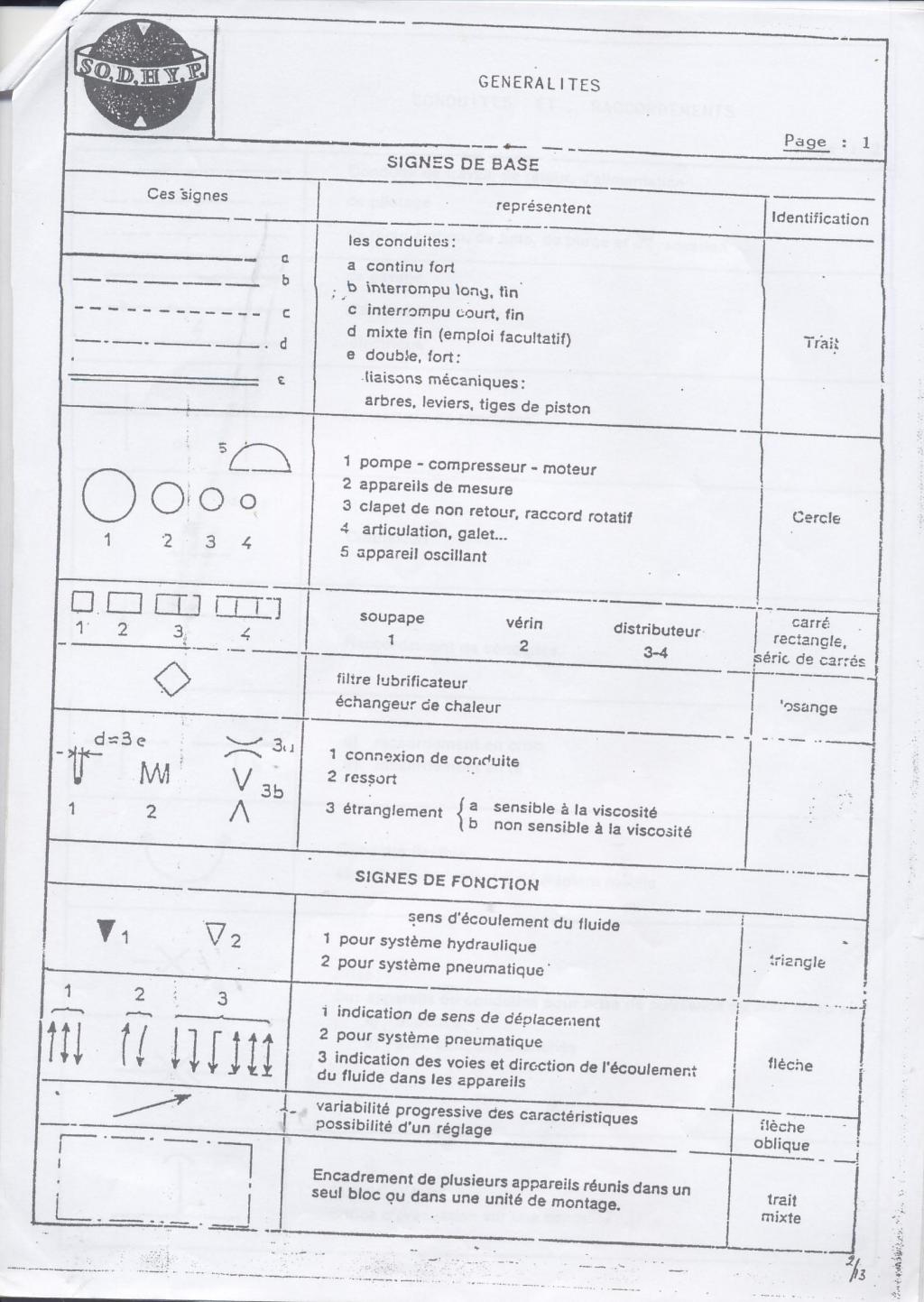

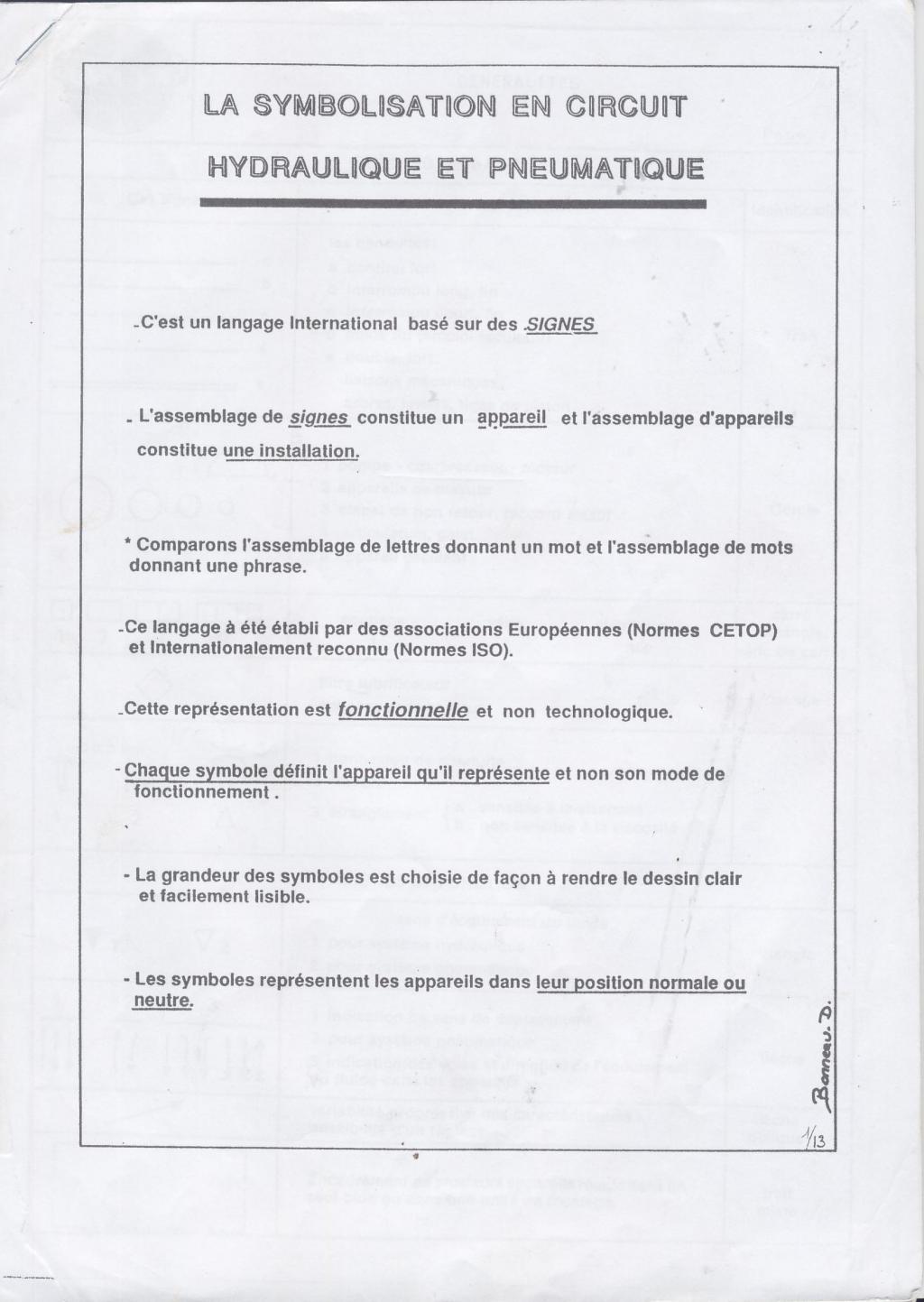

Je vous propose de mettre ici des schémas hydrau,je commence avec la symbolisation



|
|
floflo77 Invité
 Hors ligne
|
Posté le: Lun 2 Déc 2013 - 19:57 Sujet du message: Symbolisations et schémas hydrauliques |
|
|

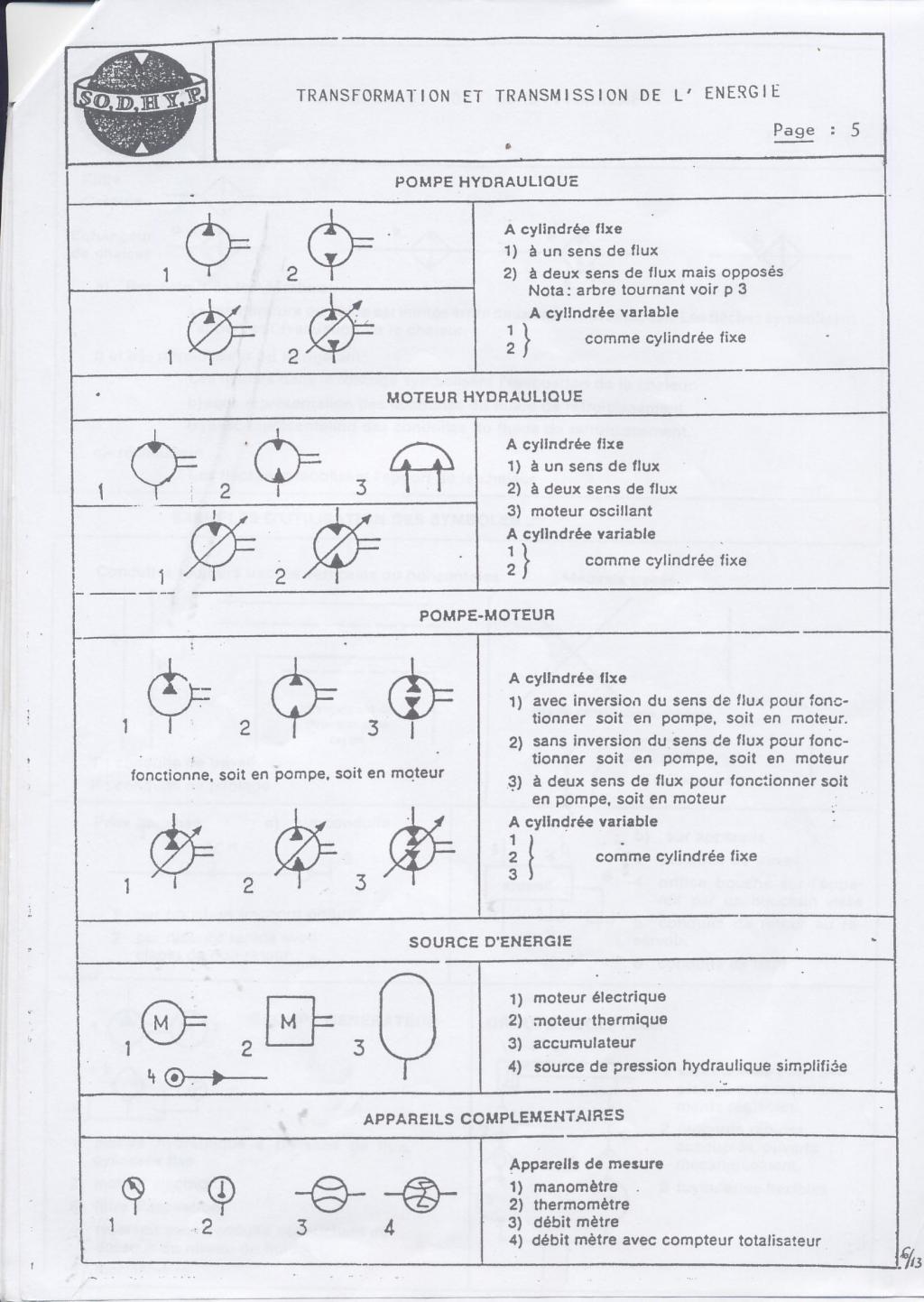

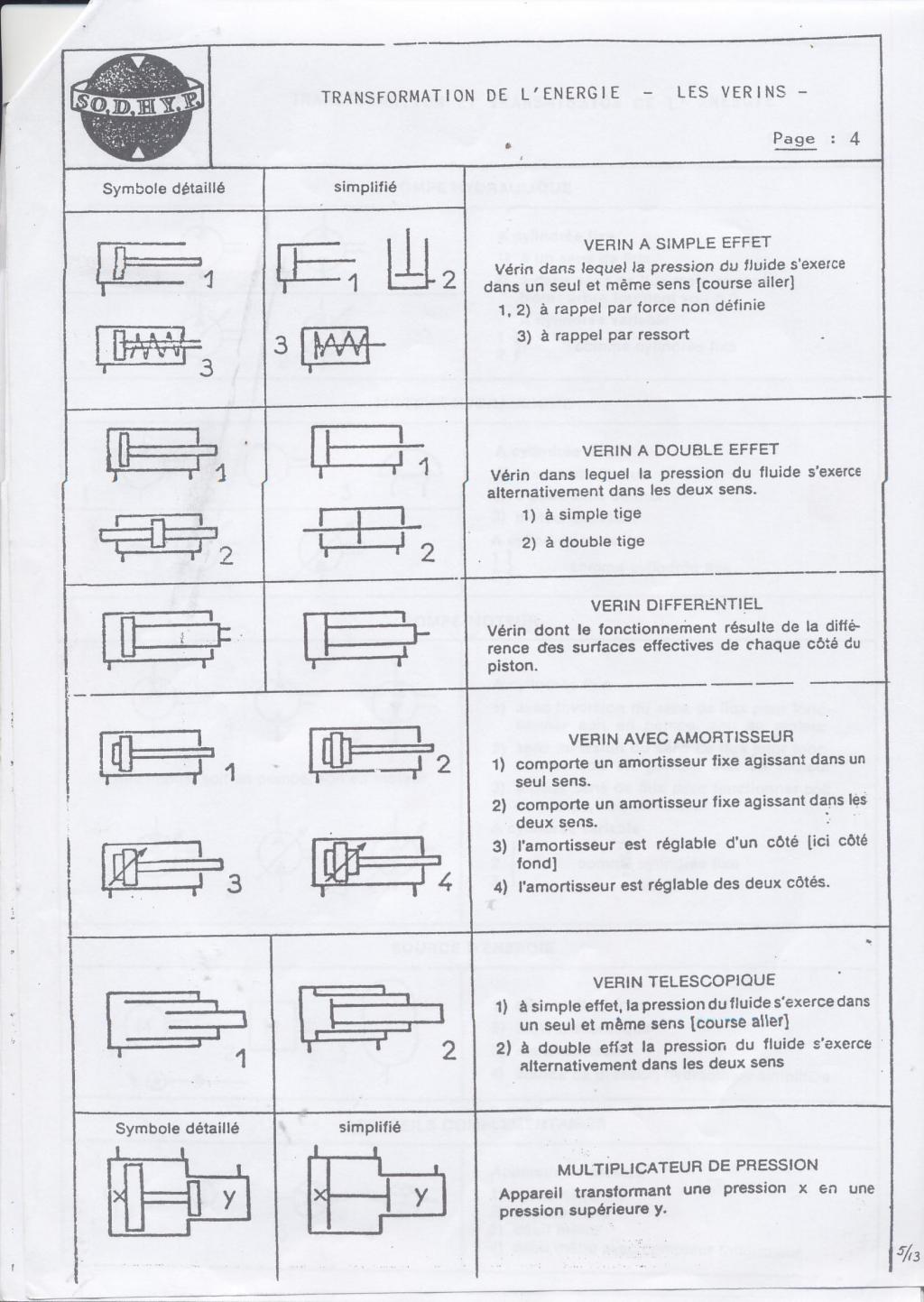

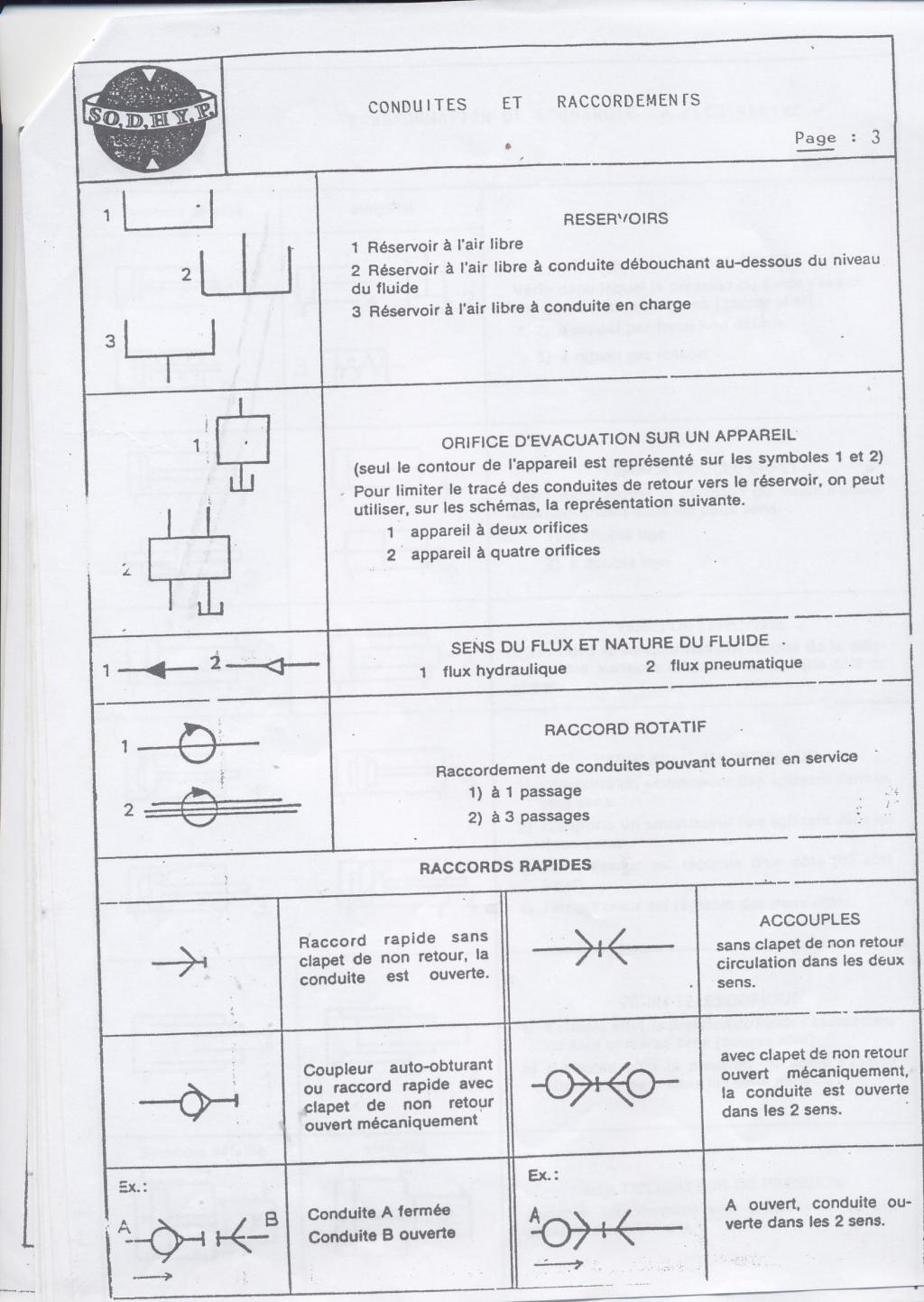

Suite



|
|
floflo77 Invité
 Hors ligne
|
Posté le: Lun 2 Déc 2013 - 19:58 Sujet du message: Symbolisations et schémas hydrauliques |
|
|
Il manque la page sur les distributeurs,je la scannerais ce w-e. Et un schéma de Liebherr A901

|
|
Basco - landais
 Hors ligne
Inscrit le: 17 Mar 2012 Messages: 5 629
Localisation: A63 pas loin du PK 148 (Sud Landes)
|
Posté le: Lun 2 Déc 2013 - 20:36 Sujet du message: Symbolisations et schémas hydrauliques |
|
|
Sympa Floflo, ca permettra à certains de se retrouver dans des cinématiques complexes  _________________ Ne poussez pas grand père dans les orties, vieux c.. il sait qu'il est, vieux c.. il restera
|
|
floflo77 Invité
 Hors ligne
|
Posté le: Mar 3 Déc 2013 - 20:32 Sujet du message: Symbolisations et schémas hydrauliques |
|
|

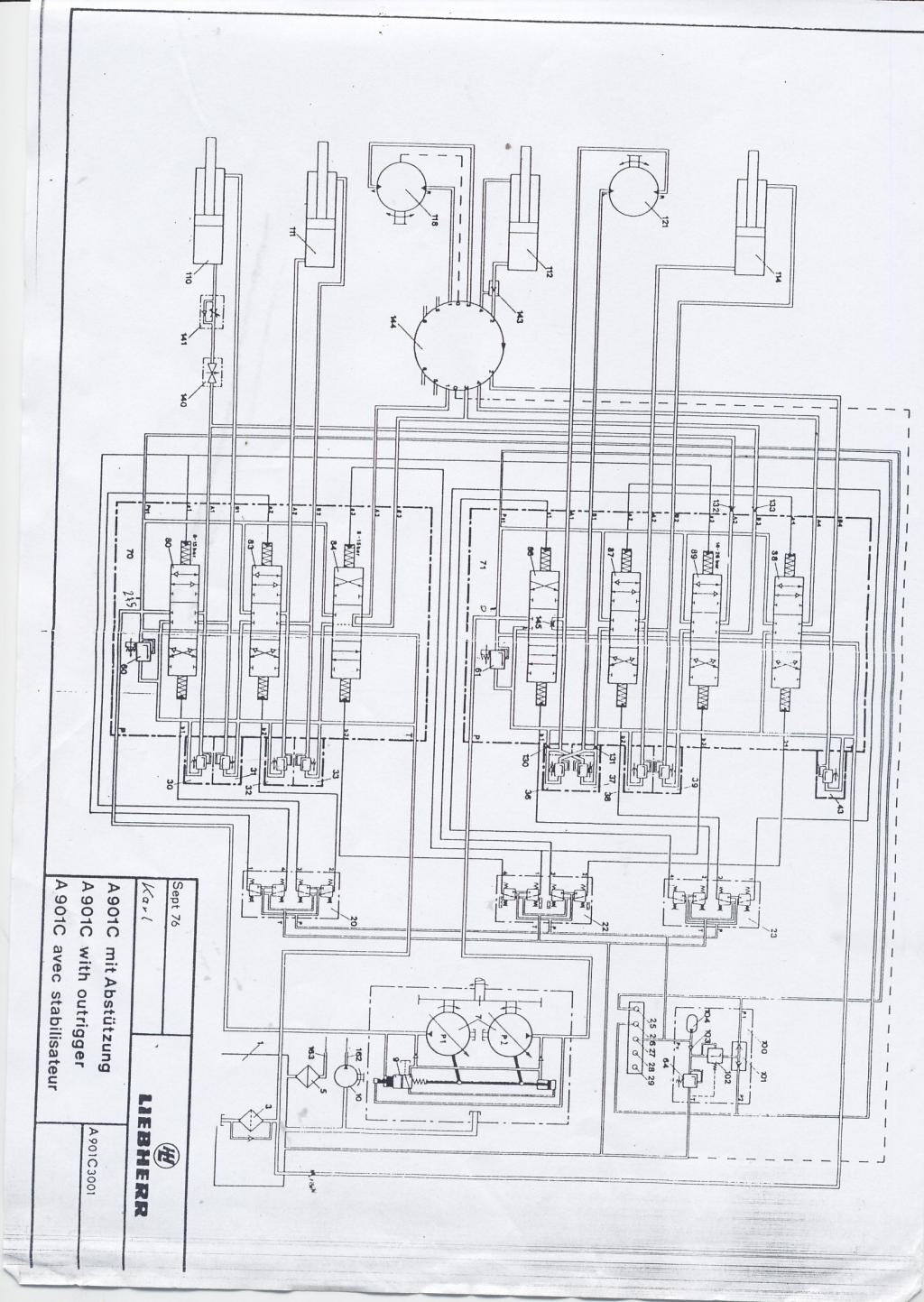

Le schéma de la 901 toujours,mais cette fois ci avec des couleurs,et plus particulièrement sur l'orientation
 (cliquez pour agrandir) Si vous avez des questions ,n'hésitez pas surtout!
|
|
