MessagePosté le: Sam 17 Mar 2012 - 12:10    Sujet du message: Equipements "flèche réglable" , "volée variable" ou spéciales ... Répondre en citant

PublicitéSupprimer les publicités ?
 Voila, j'ai a plusieurs reprise eu la possibilitée de travailler avec des pelles équipées de volée variable (aussi bien a pneu qu'a chenilles). Outre le fait que cela permet de modifier l'encombrement de la machine, cette option permet dans certains cas de réaliser certaine taches qu'une flèche monobloc ne permettrait pas.

Seulement voila je souhaiterais connaitre la différence entre un verin situé a l'arriere de la fleche, et sous la fleche.
Bien entendu la qualitée premiere de le trouver sous la fleche est la force lors du déploiement de la volée , et une plus grande charge peut lui etre infligée car ce sera le volume du fût de vérin qui suportera la charge et non celui qui englobe la tige...

Si quelqu'un a une réponse... Wink

_________________
si t'as pas l'oeil, c'est un deuil


Revenir en haut
EXCAVATORXTREM
Administrateur

Hors ligne

Inscrit le: 11 Mar 2012
Messages: 11 827
Localisation: Aquitaine

MessagePosté le: Sam 17 Mar 2012 - 18:09    Sujet du message: Equipements "flèche réglable" , "volée variable" ou spéciales ... Répondre en citant

 Pour réduire l'encombrement de travail sur une pelle les fabriquants ont adopté de manière exclusive le système de flèche a volée variable

Avant le principe était plustot de faire coulisser les deux éléments , de manière mécanique  (flèche a trous) ou hydraulique  (flèches telescopique)

Les avantages étant de réduire l'encombrement de travail et d'augmenter les capacités de levage

Exca




Uploaded with ImageShack.us




Uploaded with ImageShack.us

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
EXCAVATORXTREM
Administrateur

Hors ligne

Inscrit le: 11 Mar 2012
Messages: 11 827
Localisation: Aquitaine

MessagePosté le: Sam 17 Mar 2012 - 18:32    Sujet du message: Equipements "flèche réglable" , "volée variable" ou spéciales ... Répondre en citant

 Sur les pelles a pneus et les petites machines a chenilles  (7-12 tonnes) ou grosses machines a chenilles (au delà de 30 tonnes)  , le montage généralement adopté est avec les vérins positionnés DESSOUS

Pourquoi :  ces machines sont SURTOUT utilisés en VRD (levage de palettes , tourets . . .) ou réseaux (levage de blindages , buses . . .) et peux en terrassements lourds

Donc la position des vérins en dessous permet d'augmenter la capacité de levage de manière significative , vu qu'ils travaillent sur la grande chambre




Uploaded with ImageShack.us




Uploaded with ImageShack.us




Uploaded with ImageShack.us

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
gilette


Hors ligne

Inscrit le: 17 Mar 2012
Messages: 2 430
Localisation: sud ouest

MessagePosté le: Sam 17 Mar 2012 - 18:51    Sujet du message: Equipements "flèche réglable" , "volée variable" ou spéciales ... Répondre en citant

Donc tres net avantage au verrin sous la fleche... mais les avantages de l'autre montage???

Différence dans les caractéristiques une fois déployer?

_________________
si t'as pas l'oeil, c'est un deuil


Revenir en haut
EXCAVATORXTREM
Administrateur

Hors ligne

Inscrit le: 11 Mar 2012
Messages: 11 827
Localisation: Aquitaine

MessagePosté le: Sam 17 Mar 2012 - 19:14    Sujet du message: Equipements "flèche réglable" , "volée variable" ou spéciales ... Répondre en citant

 La position du vérin a l'arrière est dictée plus par une fonction  "terrassement" pure

Pour ceux qui ont utilisés une flèche a volée avec le vérin  "dessous" , vous avez remarqué qui si la flèche n'est pas ouverte a fond , quand l'on terrasse dans le dur ou que l'on veux arracher un bloc ou une souche , le vérin a tendance a  "lâcher" , c'est normal vu que l'on force sur la "petite chambre" quand l'on est en appuis

Les avantages du vérin a l'arrière sont principalement d'augmenter la puissance d'arrachement , d'avoir ce vérin protégé des chocs et d'améliorer la visibilité , le vérin de genant plus sous la fleche

Quand tu fais de l'arrache de souches ou de blocs tu gagnes NETTEMENT en puissance  (a condition d'utiliser la fonction bien sur !)

Exca





Uploaded with ImageShack.us




Uploaded with ImageShack.us




Uploaded with ImageShack.us

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
EXCAVATORXTREM
Administrateur

Hors ligne

Inscrit le: 11 Mar 2012
Messages: 11 827
Localisation: Aquitaine

MessagePosté le: Sam 4 Aoû 2012 - 08:57    Sujet du message: Equipements "flèche réglable" , "volée variable" ou spéciales ... Répondre en citant

Beaucoup de pelles travaillent dans des conditions ou le manque de place est un réel probleme

Le cas typique est l'excavation de tunnels . . .

Avec les versions "compactes" les fabricants ont en partie répondu au probleme , mais ils ont aussi développés des fleches courtes spécifiques

Exca




Uploaded with ImageShack.us




Uploaded with ImageShack.us




Uploaded with ImageShack.us

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
EXCAVATORXTREM
Administrateur

Hors ligne

Inscrit le: 11 Mar 2012
Messages: 11 827
Localisation: Aquitaine

MessagePosté le: Sam 4 Aoû 2012 - 09:01    Sujet du message: Equipements "flèche réglable" , "volée variable" ou spéciales ... Répondre en citant

-


Uploaded with ImageShack.us




Uploaded with ImageShack.us




Uploaded with ImageShack.us

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
EXCAVATORXTREM
Administrateur

Hors ligne

Inscrit le: 11 Mar 2012
Messages: 11 827
Localisation: Aquitaine

MessagePosté le: Lun 1 Oct 2012 - 05:22    Sujet du message: Equipements "flèche réglable" , "volée variable" ou spéciales ... Répondre en citant

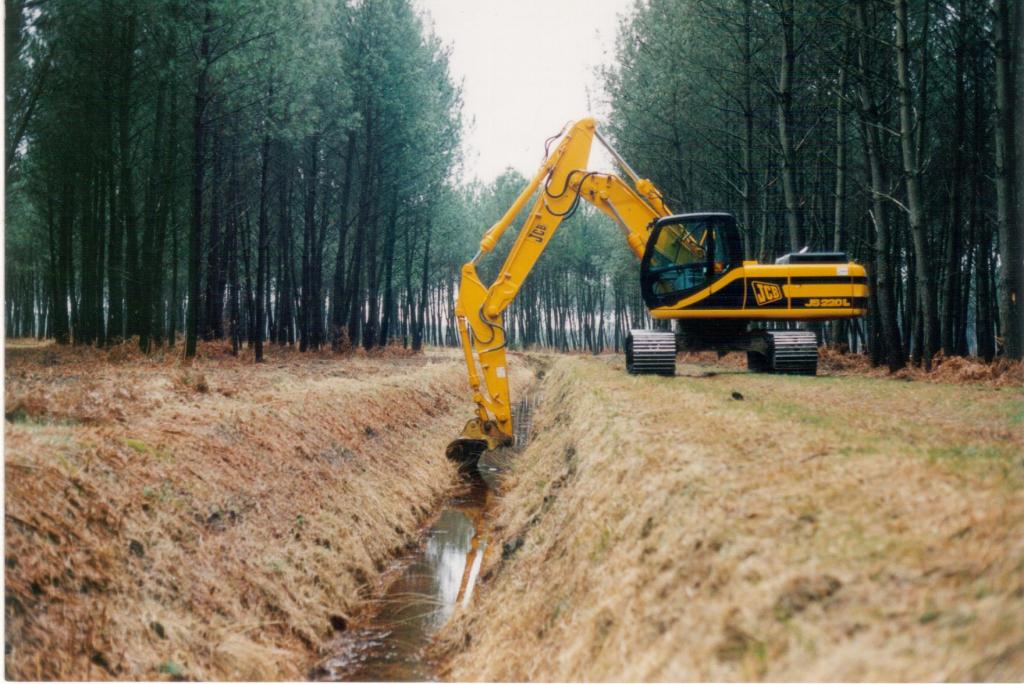

Flèche a volée variable sur pelle 22 tonnes

Cette machine va être livrée dans une entreprise de travaux agricoles qui réalise beaucoup de curages de fossés

Exca




Uploaded with ImageShack.us

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
mathieu66


Hors ligne

Inscrit le: 04 Mai 2012
Messages: 1 128

MessagePosté le: Lun 1 Oct 2012 - 16:45    Sujet du message: Equipements "flèche réglable" , "volée variable" ou spéciales ... Répondre en citant

y a quand meme quelques chose qui me turlupine, si les verin on un coté plus "fort " que l autre, le verin de volée est a l'envers pour le levage "lourd??? pourtant ca marche tres bien..... fin du hs!!

pour les avantages du verin dessous, je rajoute que le travail sous les cables est facilité, avant ont avait une ex 215, les cables ptt s'emberlificotés tout le temps dans le verin,les flexibles.... tandis qu'en dessous, point de gene, en plus sur la mienne, les flexibles sont tres bien rangés, ils coudent vers le bas, pas vers le haut comme certaines machines!
maintenant, le vérin est plus exposé aux chocs, faut faire gaffe quand il y a des blindages!!! mais sur la mienne le vérin est tres bien placé, sur que pour du levage, il n a pas de force, mais tient tres bien la charge!!!


Revenir en haut
Simon


Hors ligne

Inscrit le: 21 Mar 2012
Messages: 15
Localisation: Loire Atlantique

MessagePosté le: Lun 1 Oct 2012 - 21:05    Sujet du message: Equipements "flèche réglable" , "volée variable" ou spéciales ... Répondre en citant

EXCAVATORXTREM a écrit:

Flèche a volée variable sur pelle 22 tonnes

Cette machine va être livrée dans une entreprise de travaux agricoles qui réalise beaucoup de curages de fossés

Exca




Uploaded with ImageShack.us

Cette pelle était en vente en juillet dernier, elle est utilisé aujourd'hui pour la formation de chauffeur. La meme entreprise devait avoir une autre PC210 sans la volée variable.


Revenir en haut
Tanok


Hors ligne

Inscrit le: 10 Sep 2012
Messages: 63
Localisation: Pontonx

MessagePosté le: Lun 1 Oct 2012 - 22:10    Sujet du message: Equipements "flèche réglable" , "volée variable" ou spéciales ... Répondre en citant

C'est sur que la volée variable a un certain avantage en encombrement!





Par contre l'inconvénient je trouve , si l'on fait des travaux de dessouchage ou de terrassement lourd , il y a une usure assez importante aux niveau de l'articulation de volée et de plus en terrain merdique la machine a tendance a piquer du nez plus facilement vu le poids que ça rajoute ... :roll:


Revenir en haut
TPforever


Hors ligne

Inscrit le: 17 Mai 2012
Messages: 2 107
Localisation: Rhône Alpes

MessagePosté le: Mar 2 Oct 2012 - 19:14    Sujet du message: Equipements "flèche réglable" , "volée variable" ou spéciales ... Répondre en citant

Citation (Exca a dit:)  : Pourquoi : ces machines sont SURTOUT utilisés en VRD (levage de palettes , tourets . . .) ou réseaux (levage de blindages , buses . . .) et peux en terrassements lourds

Donc la position des vérins en dessous permet d'augmenter la capacité de levage de manière significative , vu qu'ils travaillent sur la grande chambre

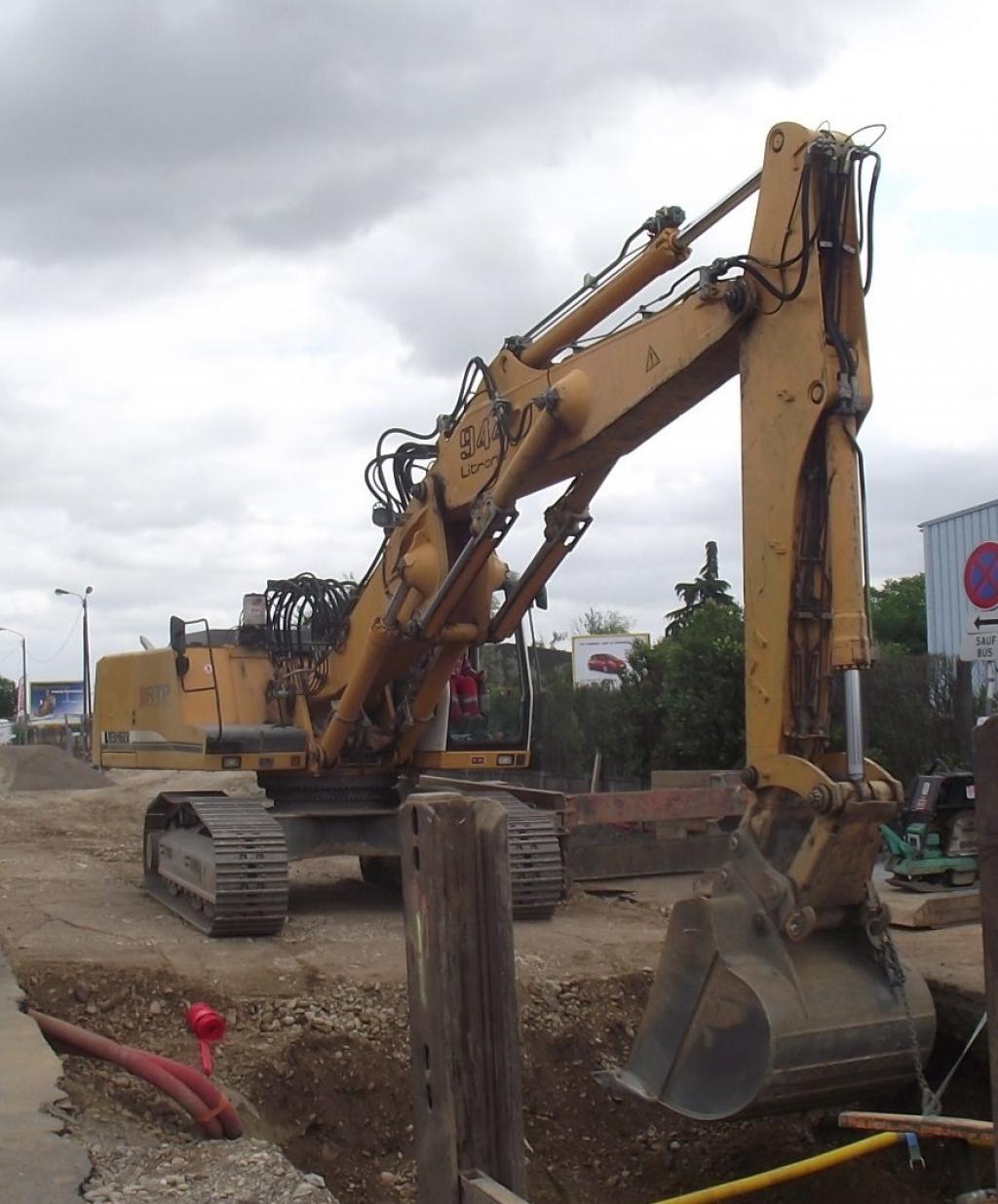

Dans le cas des photos suivantes ,c'est l'inverse pourtant  ???




Explications ?
Pelle utilisée principalement au levage des blindages sur ce chantier et au remblais .

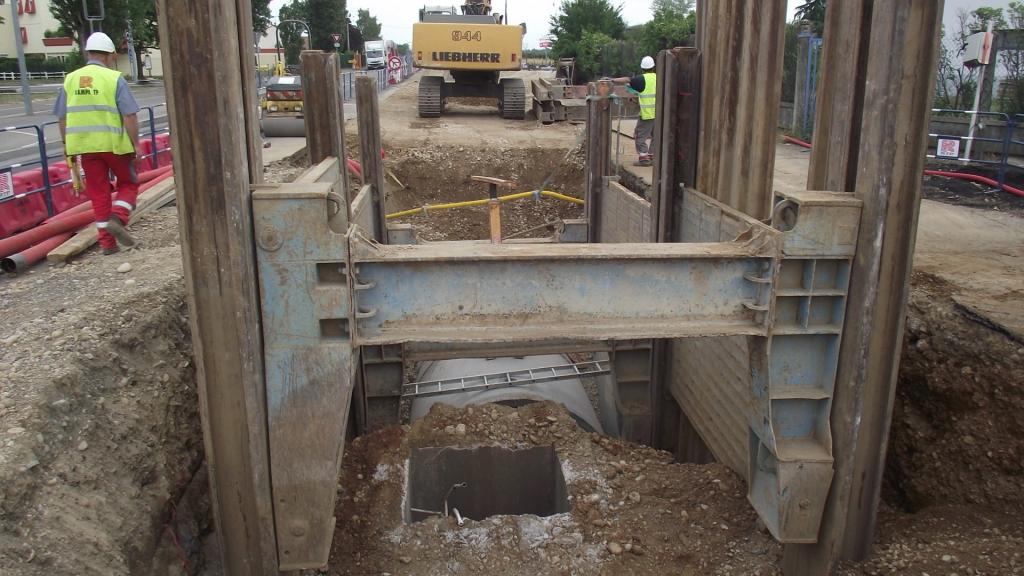

Blindage =>


Wink

_________________
Recherche de la convivialité dans notre passion commune ... !


Revenir en haut
mathieu66


Hors ligne

Inscrit le: 04 Mai 2012
Messages: 1 128

MessagePosté le: Mar 2 Oct 2012 - 19:44    Sujet du message: Equipements "flèche réglable" , "volée variable" ou spéciales ... Répondre en citant

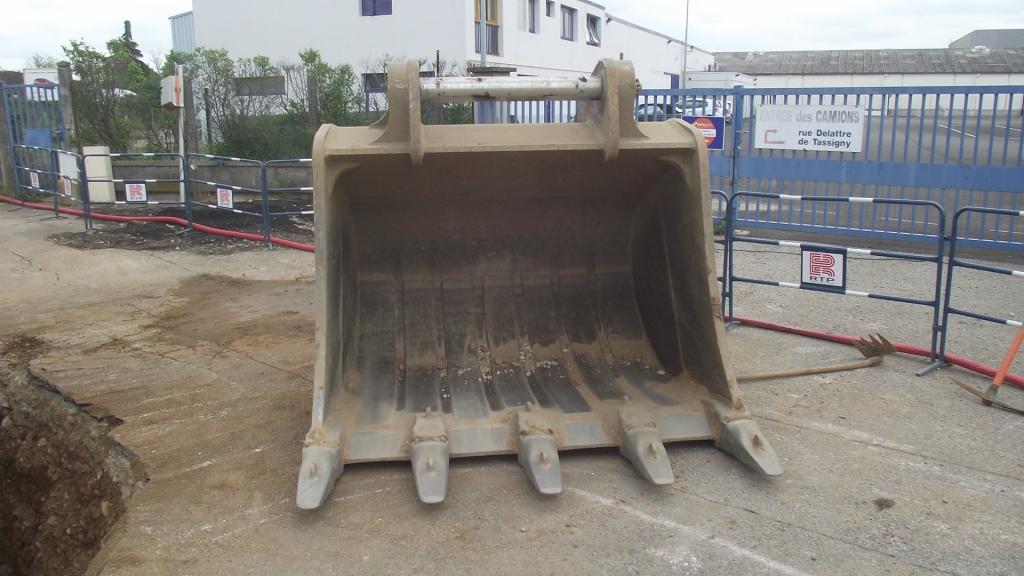

quelle est la pelle a l ouverture???? :shock:

Revenir en haut
TPforever


Hors ligne

Inscrit le: 17 Mai 2012
Messages: 2 107
Localisation: Rhône Alpes

MessagePosté le: Mar 2 Oct 2012 - 20:03    Sujet du message: Equipements "flèche réglable" , "volée variable" ou spéciales ... Répondre en citant

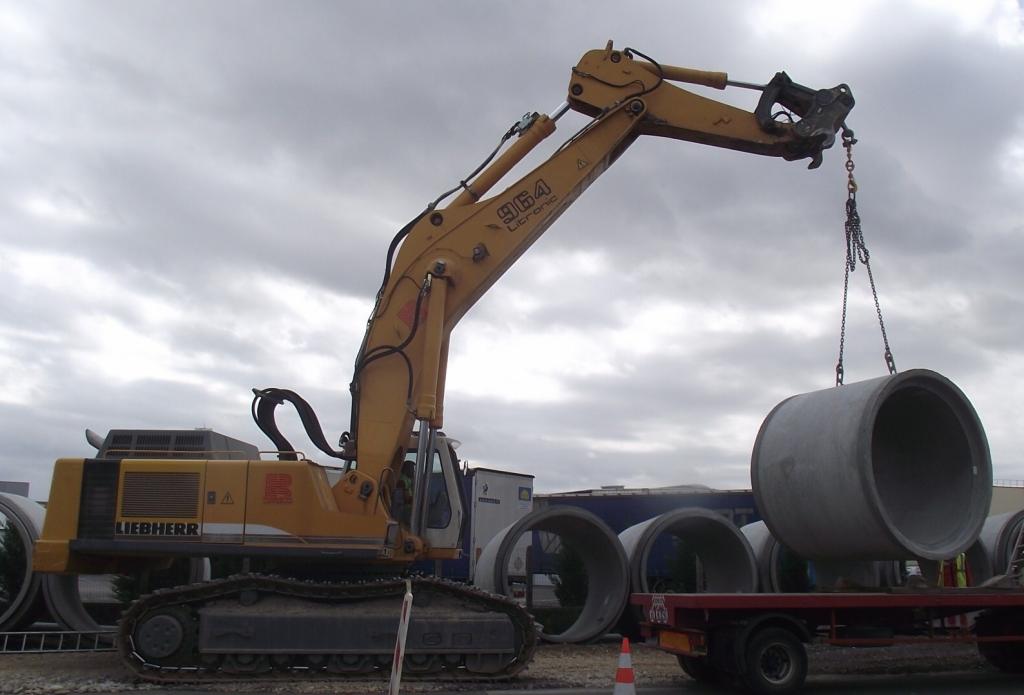

C'est elle Mathieu !



Avec ça a la place des chaines Mr. Green



Wink

_________________
Recherche de la convivialité dans notre passion commune ... !


Revenir en haut
EXCAVATORXTREM
Administrateur

Hors ligne

Inscrit le: 11 Mar 2012
Messages: 11 827
Localisation: Aquitaine

MessagePosté le: Mar 2 Oct 2012 - 20:15    Sujet du message: Equipements "flèche réglable" , "volée variable" ou spéciales ... Répondre en citant

Salut a tous

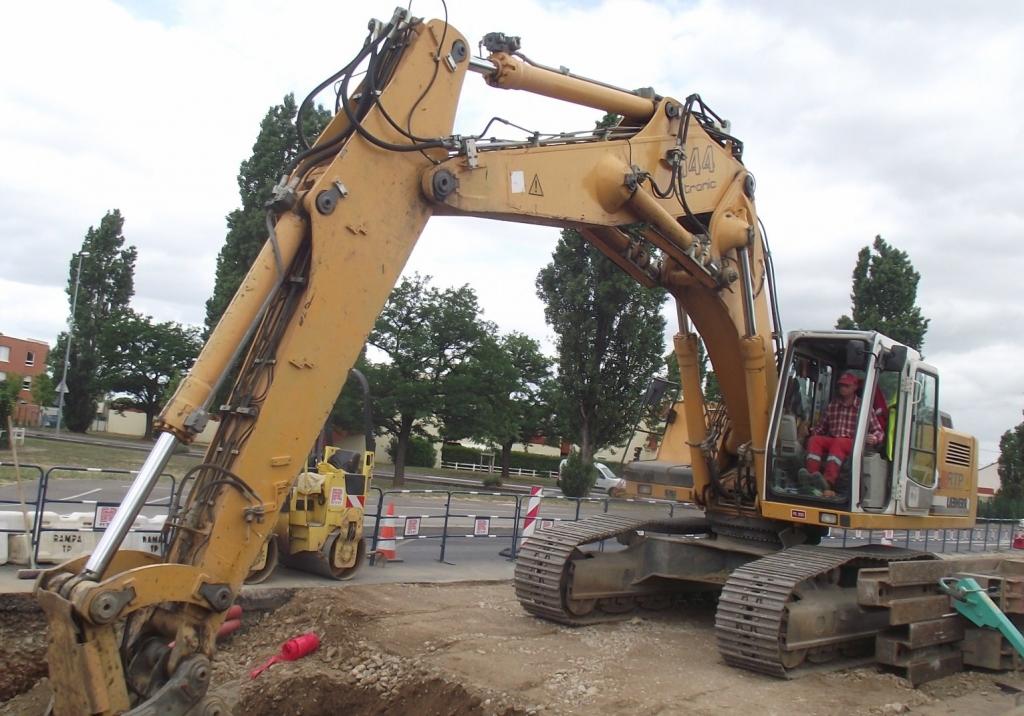

Les vérins de volée sont bien SOUS la flèche sur cette pelle LIEBHERR

Qu'ils soient à "l'endroit" ou à "l'envers" ils ont bien la GRANDE CHAMBRE du coté ou ils lèvent le flèche

Cette flèche est donc bien orientée "levage/canalisation" , comme TOUTES les flèches avec le (ou les) vérins dessous

Exca




Uploaded with ImageShack.us
