MessagePosté le: Ven 5 Fév 2016 - 17:16    Sujet du message: Extraction de blocs en carrières Répondre en citant

PublicitéSupprimer les publicités ?
En Alsace, à environ 50km au nord de Strasbourg, une célèbre carrière extrait depuis de nombreuses années du grès rose pour les particuliers et professionnels (Ce sont leur bloc qui recouvre la cathédrale de Strasbourg par exemple).

L'entreprise peut réalisé tout type de demande, avec des machines à la pointe de la technologique tel qu'une scie à commande numérique 3D (permet de réalisé par exemple des visages, voitures ou tout autre élément de décoration complexe).

L'extraction a commencé grâce au dynamitage, procédé qui générais de grosses secousse dans le bon grès, donc réduisais la qualités et beaucoup de mauvais morceau (déchets) était généré. C'est ainsi que Charles Loegel inventa le LOEGEL JET, procédé breveté et qui consiste à découpé le front de taille après découverte (avec un énorme parc engins) à l'aide d'eau sous très haute pression. Hélas, ce système possédais des points négatif, il fallait découvrir le filon de bon grès ce trouvant 60M sous la forêt, donc perte de temps, de plus les découpes n'était pas régulière, il y avais donc toujours des déchets. Mais c'est surtout un point "écologique" qui donnera un nouveau tournant à la carrière, en effet, l'eau utilisée était puisée dans un ruisseau en contre bas, et au fil du temps, l'eau retombais dans ce même ruisseau, rendant l'eau rose/rouge et pollué et une énorme quantité d'eau était utilisée. A ce moment la , après que le jet ai fini son travail, deux chargeuses Michigan 475B ainsi qu'une Liebherr 981 & 984 butes tous munie de fourches sortait les blocs du front de taille.

C'est pourquoi en 2012, l'extraction deviendra semi-souterraine , les Loegel jet seront encore un peut utiliser au côté d'une toute nouvelle haveuse Fantini, au fil du temps l'extraction basculera en souterrain à 100% , les Loegel Jet seront alors mis de côté et une seconde Haveuse de galerie ferra sont arrivé sur le site. Actuellement, grâce à ce procédé , l'entreprise sort environ 150M3 de grès par semaine, des bassins de traitement de l'eau utilisée pendant la découpe (Les haveuses demande moins de quantité serte, mais l'eau est encore utilisée) nettoie l'eau pour être ensuite sois rejeté sois réutilisée. Enfin une Cat 988G munie de fourche sort les blocs des souterrains.

Les blocs pèsent en moyenne une dizaine de tonne, et certains peuvent atteindre 15T et sont réputé pour être hyper résistant aux intemperies et très solide essentiellement grâce à leur teneur en quartz de 70%

Ci dessous quelques photos (Issu du net ou personnel). Vous pourrez retrouvés d'autres infos/photos/vidéos sur le sujet de l'entreprise, ici : http://technique-tp.leforum.eu/t1067-Carri-re-Loegel-Rothbach.htm

Extraction par Loegel jet. CIEL OUVERT = (Photos du net)
Sur cette photo, on peut voir le bras du L.J et à sa gauche, le morceau moteur/cabine , tout à gauche, derrière, une 475B ce cache.


Une fois les blocs découpé, les 475B/981/984 entraient en action. (Seul la 984 est encore présente sur le site à l'heure actuel).


Extraction par haveuses. SOUTERRAIN = (Photos personnel).
VIDEO d'ambiance au plus près des haveuses = https://www.youtube.com/watch?v=UZQcQI-vsfY

Sur cette photo prise au mois d'Octobre dernier, deux haveuses était côte à côte, l'une découpe verticalement et l'autre horizontalement. Pour donné une idée de vitesse, pour découper verticalement la paroi (7m de haut, 3m de profondeur) , il faut compté 6 à 8h de découpe.


La paroi une fois découpé, pour faire décollé l'arrière, il suffis d'y introduire des coussins d'eau sous pressions.


La 988G.


Les blocs une fois sortie.



Découpage.


Ponçage.


Découpage de précision en 3D.


Résultat final.


Revenir en haut
Skype
EXCAVATORXTREM
Administrateur

Hors ligne

Inscrit le: 11 Mar 2012
Messages: 11 577
Localisation: Aquitaine

MessagePosté le: Sam 6 Fév 2016 - 23:42    Sujet du message: Extraction de blocs en carrières Répondre en citant

 Salut "jimy" ...
Toujours aussi impressionnant !!!

Exca

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
jimmy25700


Hors ligne

Inscrit le: 15 Juin 2012
Messages: 4 019
Localisation: Franche-comté 25

MessagePosté le: Sam 13 Fév 2016 - 00:29    Sujet du message: Extraction de blocs en carrières Répondre en citant

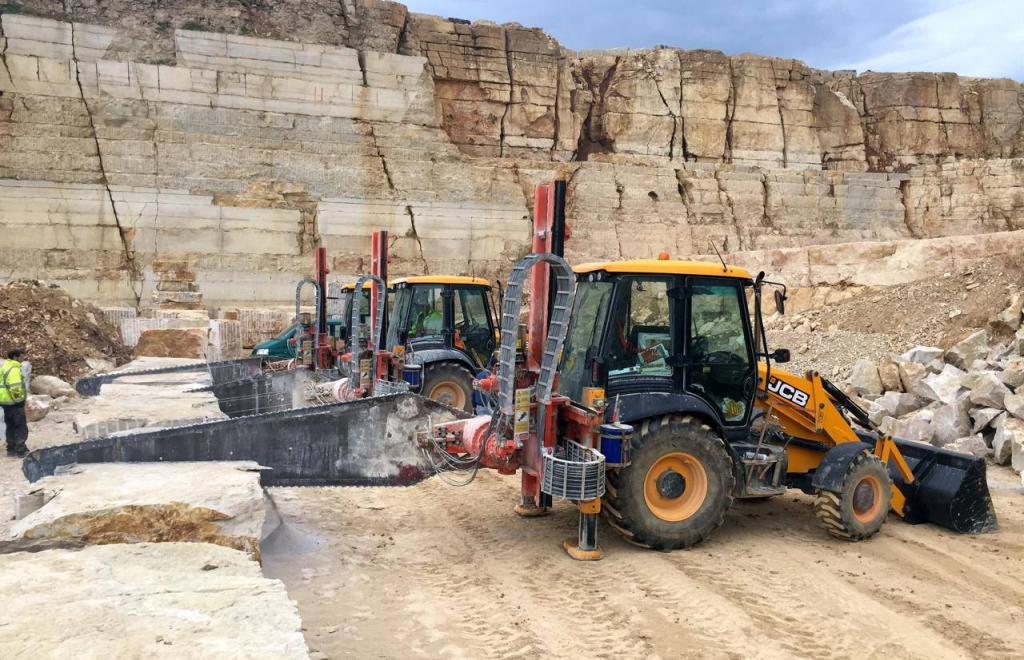

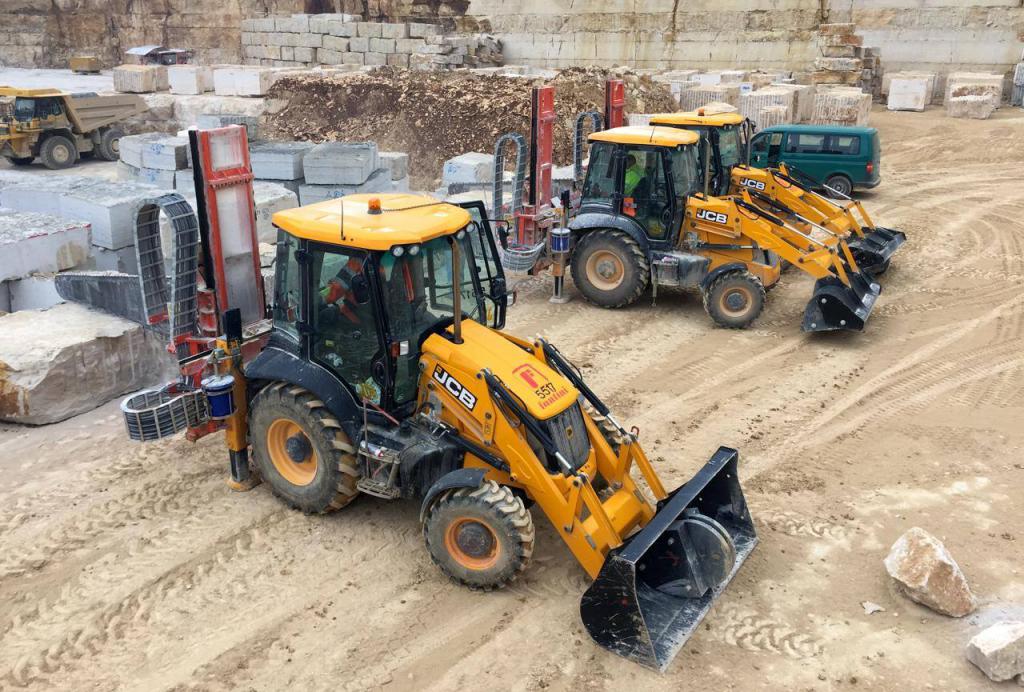

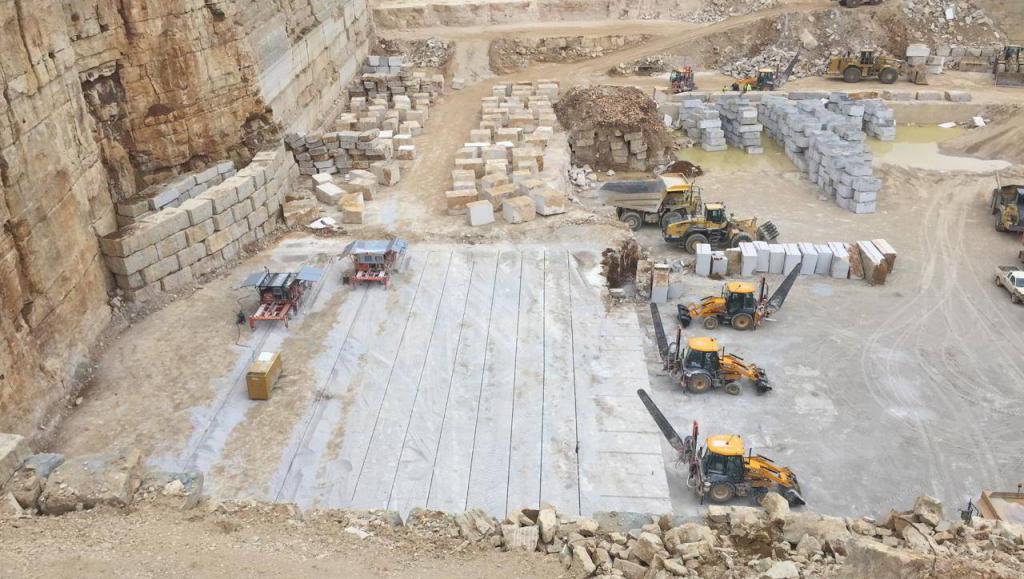

Découpe de blocs par des tracto JCB muni d'un équipement Fantini








Revenir en haut
Skype
obelix


Hors ligne

Inscrit le: 05 Jan 2013
Messages: 3 319
Localisation: landes

MessagePosté le: Sam 13 Fév 2016 - 01:42    Sujet du message: Extraction de blocs en carrières Répondre en citant

Il coupe a sec apparament!!!!!
_________________
Spécialiste en travaux forestiers et chantiers marécageux


Revenir en haut
jimmy25700


Hors ligne

Inscrit le: 15 Juin 2012
Messages: 4 019
Localisation: Franche-comté 25

MessagePosté le: Sam 13 Fév 2016 - 23:59    Sujet du message: Extraction de blocs en carrières Répondre en citant

La y'a des sacrés blocs !!!
https://www.facebook.com/670302086319248/videos/1251297101553074/


Revenir en haut
Skype
jimmy25700


Hors ligne

Inscrit le: 15 Juin 2012
Messages: 4 019
Localisation: Franche-comté 25

MessagePosté le: Dim 1 Mai 2016 - 11:12    Sujet du message: Extraction de blocs en carrières Répondre en citant

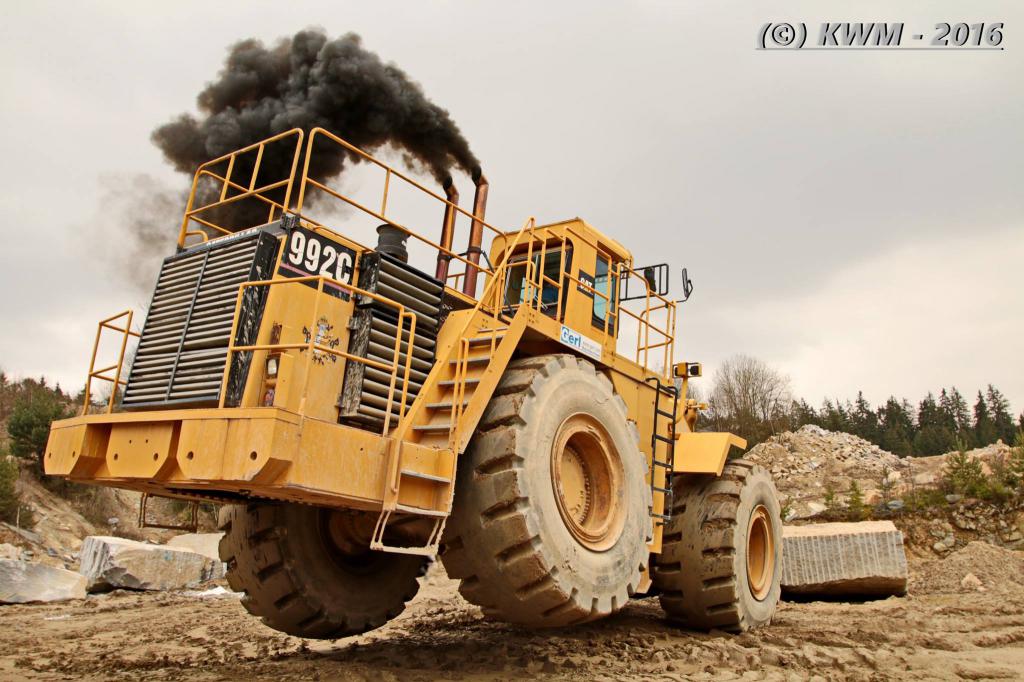

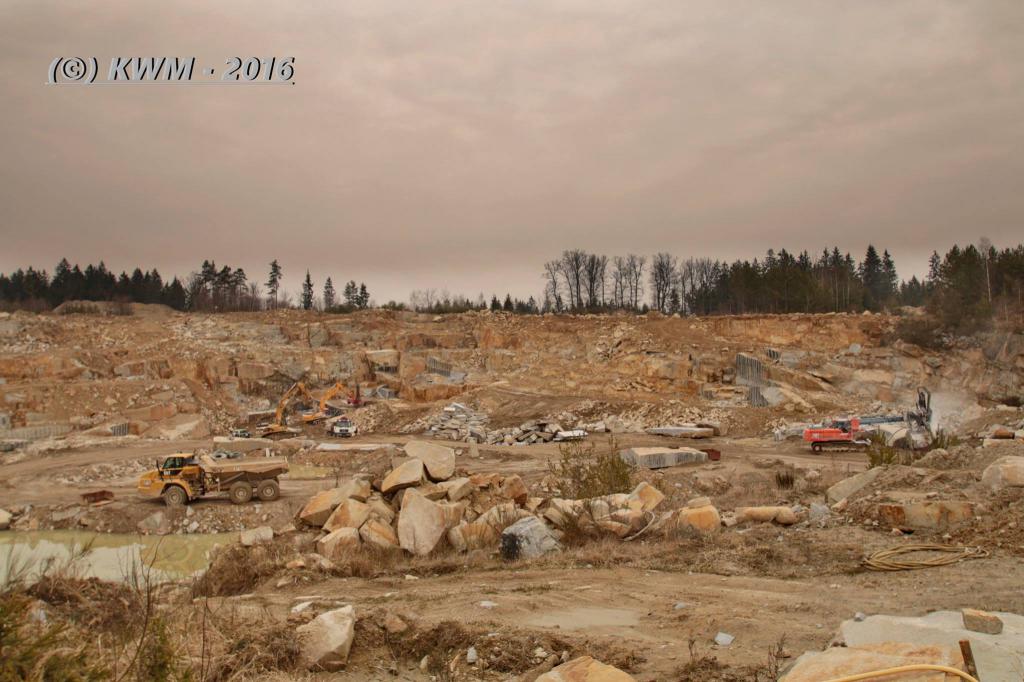

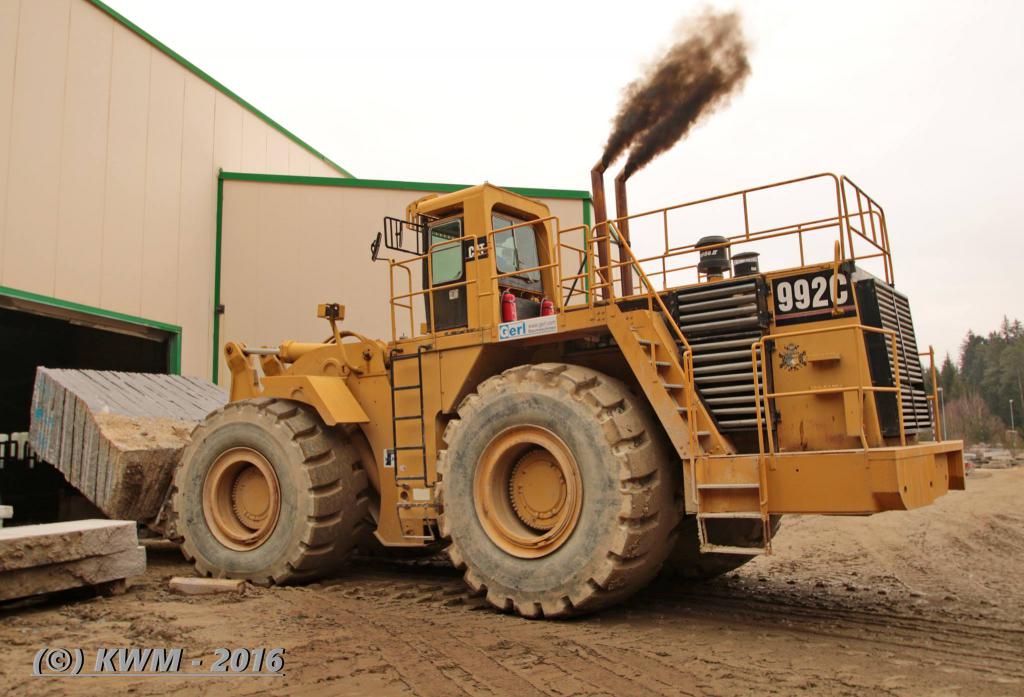

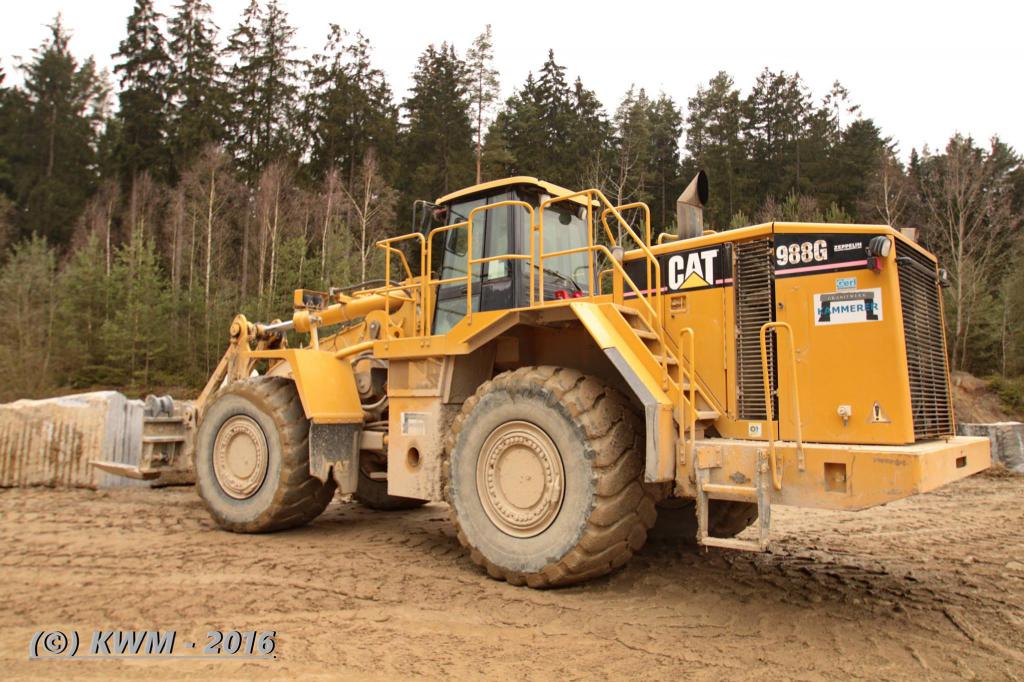

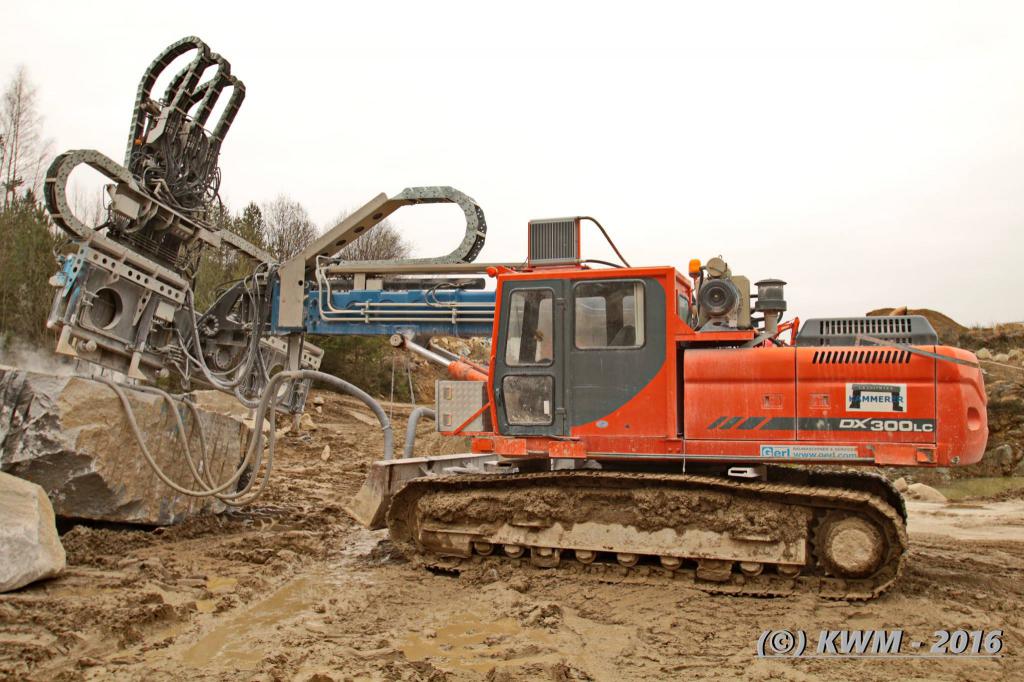

à Niederösterreich en Autriche ;
SOURCE PHOTO : KWM-BAUMASCHINENFOTOGRAFIE Page Facebook










Revenir en haut
Skype
Henri 74


Hors ligne

Inscrit le: 12 Déc 2014
Messages: 695
Localisation: Dans les Aravis Haute Savoie(74)

MessagePosté le: Ven 6 Mai 2016 - 11:16    Sujet du message: Extraction de blocs en carrières Répondre en citant

Elles sont magnifiques les photos de la 992.

Merci Jimmy de nous partager ces photos ici.

_________________
Ma chaîne Youtube : https://www.youtube.com/channel/UCqVAJC1NpBfQfyGH9TX7cDA/videos
Les TP plus qu'un métier, une passion. Passionné des TP depuis tout petit.


Revenir en haut
Skype
jimmy25700


Hors ligne

Inscrit le: 15 Juin 2012
Messages: 4 019
Localisation: Franche-comté 25

MessagePosté le: Ven 8 Juil 2016 - 17:13    Sujet du message: Extraction de blocs en carrières Répondre en citant

Extraction de blocs à l'aide d'une Liebherr 984 au même endroit qu'en début de page. (Plus de photos a venir dans le sujet de l'entreprise "Carrière Loegel Rothbach")



Revenir en haut
Skype
EXCAVATORXTREM
Administrateur

Hors ligne

Inscrit le: 11 Mar 2012
Messages: 11 577
Localisation: Aquitaine

MessagePosté le: Sam 16 Juil 2016 - 19:57    Sujet du message: Extraction de blocs en carrières Répondre en citant

 Extraction de blocs de rocher dans la carrière d'un de nos membres ...

Exca



-

-

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
jimmy25700


Hors ligne

Inscrit le: 15 Juin 2012
Messages: 4 019
Localisation: Franche-comté 25

MessagePosté le: Ven 22 Juil 2016 - 22:08    Sujet du message: Extraction de blocs en carrières Répondre en citant

Déplacement d'un bloc à l'aide d'une 988 et d'une R9150 en Italie.

Photo par Massimo F.
https://www.facebook.com/groups/quellidelmovimentoterra/



Revenir en haut
Skype
obelix


Hors ligne

Inscrit le: 05 Jan 2013
Messages: 3 319
Localisation: landes

MessagePosté le: Sam 23 Juil 2016 - 07:47    Sujet du message: Extraction de blocs en carrières Répondre en citant

Belle photo
_________________
Spécialiste en travaux forestiers et chantiers marécageux


Revenir en haut
jimmy25700


Hors ligne

Inscrit le: 15 Juin 2012
Messages: 4 019
Localisation: Franche-comté 25

MessagePosté le: Sam 24 Sep 2016 - 20:20    Sujet du message: Extraction de blocs en carrières Répondre en citant

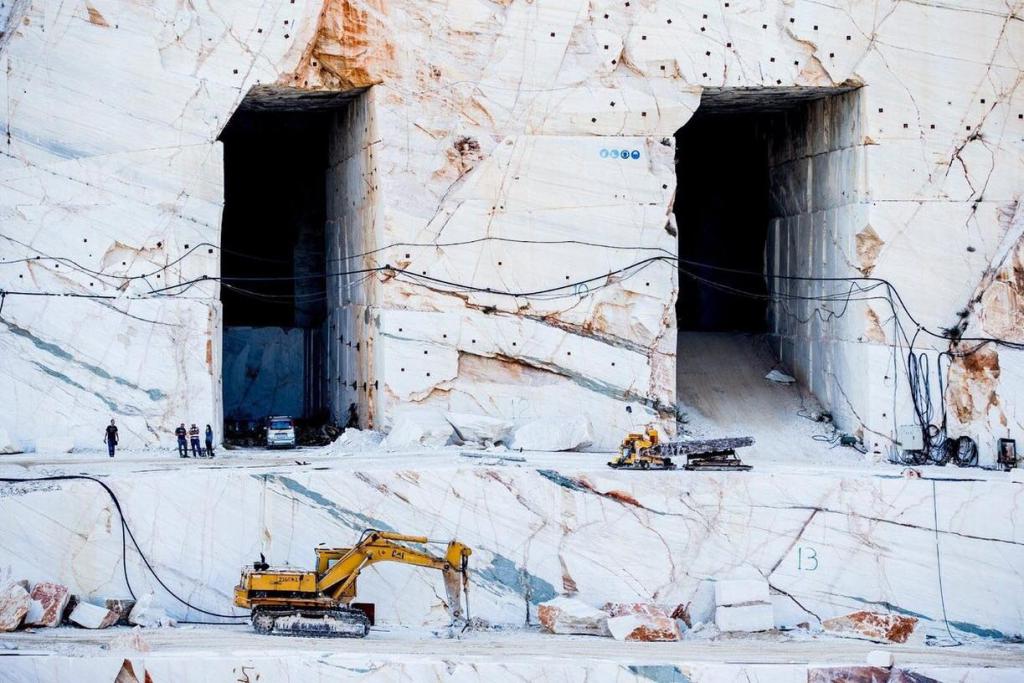

Une carrière de Marbre en Grèce
