MessagePosté le: Sam 1 Déc 2012 - 20:47    Sujet du message: Berlinoise/Palplanche/Button ... Répondre en citant

PublicitéSupprimer les publicités ?
Dans les zones ou le sol est peux stable ou pour la création de terrassement à la verticale d'ouvrage il est souvent nécessaire de stabiliser le terrain

La pose de palplanche et de berlinoise permettent de consolider les paroies , les buttons de conforter solidement l'ensemble de l'ouvrage

Utilisé de manière provisoire pour la réalisation d'ouvrages ou d'immeubles ces procédés sont aussi définitifs dans certains cas !

Souvent cela permet de voir de belles prouesses techniques . . .

Exca




Uploaded with ImageShack.us




Uploaded with ImageShack.us




Uploaded with ImageShack.us

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
EXCAVATORXTREM
Administrateur

En ligne

Inscrit le: 11 Mar 2012
Messages: 11 543
Localisation: Aquitaine

MessagePosté le: Sam 1 Déc 2012 - 21:08    Sujet du message: Berlinoise/Palplanche/Button ... Répondre en citant

-


Uploaded with ImageShack.us




Uploaded with ImageShack.us

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
EXCAVATORXTREM
Administrateur

En ligne

Inscrit le: 11 Mar 2012
Messages: 11 543
Localisation: Aquitaine

MessagePosté le: Dim 2 Déc 2012 - 09:14    Sujet du message: Berlinoise/Palplanche/Button ... Répondre en citant

Pour enfoncer des palplanches , des HB ou des pieux , les solutions les plus courantes sont :

Le battage avec un "mouton" -grosse masse qui tape de haut en bas-

La vibration au "vibrofonceur" ou avec un marteau hydraulique (souvent utilisé dans des petites sections)

Dans certains cas l'utilisation d'une tarrière ou d'air/d'eau sous pression permet de réaliser des "avant-trous" ...

Exca




Uploaded with ImageShack.us




Uploaded with ImageShack.us




Uploaded with ImageShack.us




Uploaded with ImageShack.us

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
mathieu66


En ligne

Inscrit le: 04 Mai 2012
Messages: 1 067

MessagePosté le: Dim 2 Déc 2012 - 09:39    Sujet du message: Berlinoise/Palplanche/Button ... Répondre en citant

genial ton sujet!!!
la 2eme photo c'est la technique du mouton diesel!!! c est le principe meme  du moteur diesel , un poids vient frapper sur une surface puis l'apport de gazole  crée une explosion, qui fait remonter la masse.........!!!!
je dois avoir des photos de moi en train d'enfoncer des palplanches avec un vibro......


Revenir en haut
EXCAVATORXTREM
Administrateur

En ligne

Inscrit le: 11 Mar 2012
Messages: 11 543
Localisation: Aquitaine

MessagePosté le: Dim 2 Déc 2012 - 10:10    Sujet du message: Berlinoise/Palplanche/Button ... Répondre en citant

Salut "mathieu" , merci ...

Sur la cote aquitaine une grande partie du sol est en sable

Ce matériau peux stable se prête bien à la pose de berlinoises

On y voit de belles réalisations en méthode traditionnelle HB/madriers

Exca




Uploaded with ImageShack.us

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
gilette


Hors ligne

Inscrit le: 17 Mar 2012
Messages: 2 427
Localisation: sud ouest

MessagePosté le: Dim 2 Déc 2012 - 11:55    Sujet du message: Berlinoise/Palplanche/Button ... Répondre en citant

j'ai connu les H a enfoncer au marteau hydraulique! une platine avait été crée pour s'adapter parfaitement sur le h et le rond de la pointrole. un sacré chantier tiens! 100m de H a planter le long d'un cour d'eau afin que le proprio profite de son terrain jusqu'au bout!
placer les h avec une sangle, les enfoncer au max a une distance très précise puisque les madrier de bois doivent venir s'y glisser parfaitement, puis atteler le brh, et les "taper" jusqu'à ce qu'ils ne s'enfoncent plus. C'était très drole de voir la forme qu'avait la strate sous la vase du marais, car les H formaient une jolie vague très régulière.

et tout ca pour une fois fini, la drire qui passe et refuse l'implantation:"trop près du cours d'eau" donc nous voila parti pour faire des batardeau pour assecher les pieux un par un afin que le mécano puisse les chalumer... et on recommence tout 3m devant! Mr. Green Mr. Green Mr. Green  que de chantiers de fou dans cette boite!

_________________
si t'as pas l'oeil, c'est un deuil


Revenir en haut
EXCAVATORXTREM
Administrateur

En ligne

Inscrit le: 11 Mar 2012
Messages: 11 543
Localisation: Aquitaine

MessagePosté le: Lun 10 Déc 2012 - 22:58    Sujet du message: Berlinoise/Palplanche/Button ... Répondre en citant

Une berlinoise traditionnelle




Uploaded with ImageShack.us




Uploaded with ImageShack.us

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
jimmy25700


Hors ligne

Inscrit le: 15 Juin 2012
Messages: 4 019
Localisation: Franche-comté 25

MessagePosté le: Mer 12 Déc 2012 - 10:21    Sujet du message: Berlinoise/Palplanche/Button ... Répondre en citant

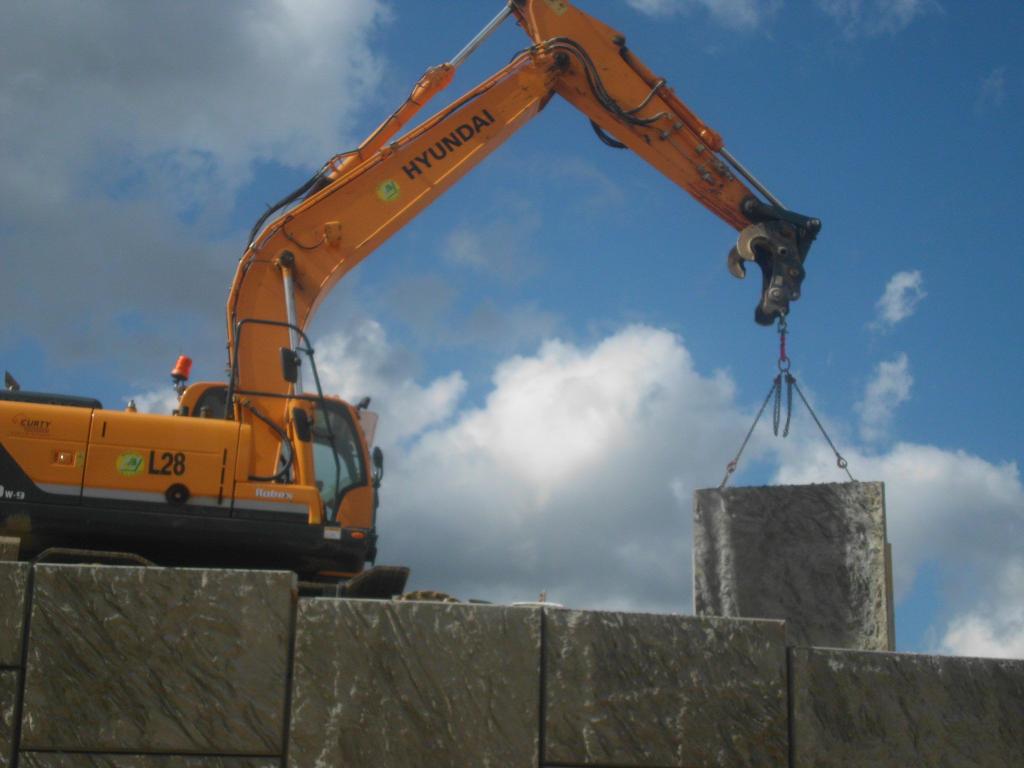

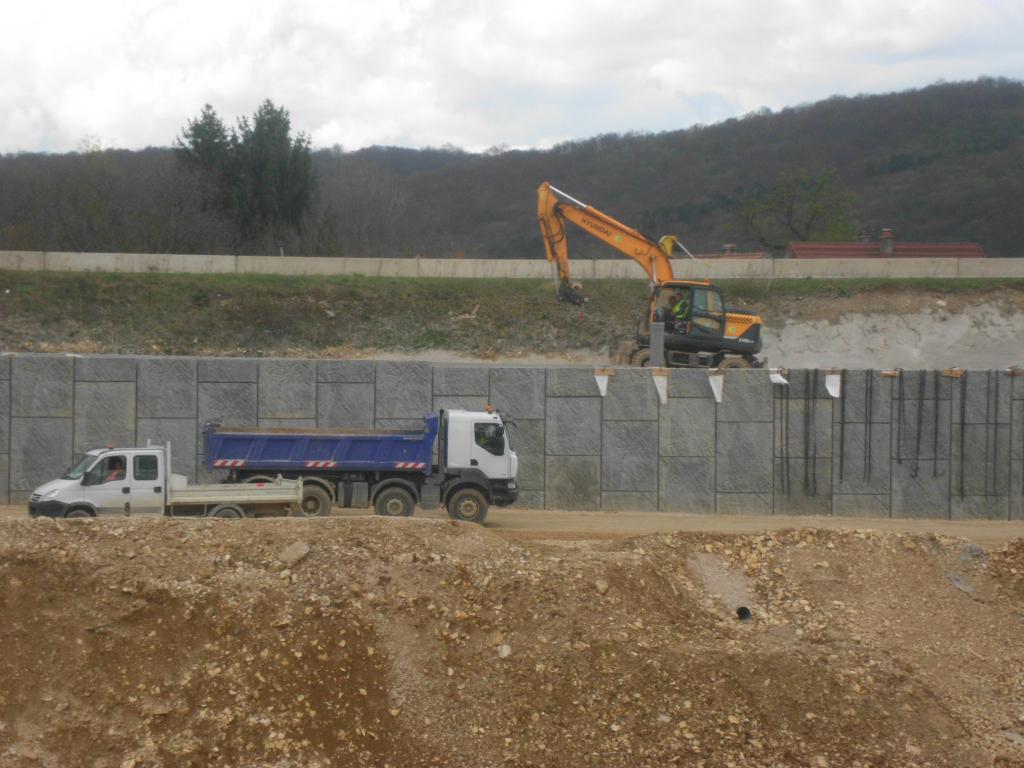

( je ne sais pas si ça va dans ce sujet !!!)



Okay

Par contre ça , ça devrait avoir sa place ici, désolé de la qualité ...



Revenir en haut
Skype
TPforever


Hors ligne

Inscrit le: 17 Mai 2012
Messages: 2 107
Localisation: Rhône Alpes

MessagePosté le: Mer 12 Déc 2012 - 20:15    Sujet du message: Berlinoise/Palplanche/Button ... Répondre en citant

Perso, je dirais que non (ça ne va pas dans ce sujet) !
Ici c'est du définitif Jimmy, alors que les "Berlinoises" ou autrres ,ne sont là que "temporairement" ! Le temps que les infrastructures se montent .


Wink

_________________
Recherche de la convivialité dans notre passion commune ... !


Revenir en haut
Basco - landais


Hors ligne

Inscrit le: 17 Mar 2012
Messages: 5 477
Localisation: A63 pas loin du PK 148 (Sud Landes)

MessagePosté le: Mer 12 Déc 2012 - 20:37    Sujet du message: Berlinoise/Palplanche/Button ... Répondre en citant

Oui et non ....
Les berlinoises peuvent etre definitives tout comme ces murs en "ecailles" ou terre armée

_________________
Ne poussez pas grand père dans les orties, vieux c.. il sait qu'il est, vieux c.. il restera
Réfléchir avant d'agir ... Je préfère la raison à la "folie"


Revenir en haut
TPforever


Hors ligne

Inscrit le: 17 Mai 2012
Messages: 2 107
Localisation: Rhône Alpes

MessagePosté le: Mer 12 Déc 2012 - 20:49    Sujet du message: Berlinoise/Palplanche/Button ... Répondre en citant

Si les berlinoises sont définitives, sont elles visibles une fois les travaux terminés contrairement aux écailles ?
Je pose cette question, car je n'ai encore pas eut l'occasion d'en voir .

Wink

_________________
Recherche de la convivialité dans notre passion commune ... !


Revenir en haut
Basco - landais


Hors ligne

Inscrit le: 17 Mar 2012
Messages: 5 477
Localisation: A63 pas loin du PK 148 (Sud Landes)

MessagePosté le: Jeu 13 Déc 2012 - 09:49    Sujet du message: Berlinoise/Palplanche/Button ... Répondre en citant

Elles sont partiellement visibles et les montants verticaux sont aussi en bois
C'est assez decoratif
exemple d'une petite : http://goo.gl/maps/tRspR

_________________
Ne poussez pas grand père dans les orties, vieux c.. il sait qu'il est, vieux c.. il restera
Réfléchir avant d'agir ... Je préfère la raison à la "folie"


Revenir en haut
TPforever


Hors ligne

Inscrit le: 17 Mai 2012
Messages: 2 107
Localisation: Rhône Alpes

MessagePosté le: Jeu 13 Déc 2012 - 11:36    Sujet du message: Berlinoise/Palplanche/Button ... Répondre en citant

Merci pour la photo Basco .
Mais peut on réelement appeler ça des "berlinoises" ?

Wink

_________________
Recherche de la convivialité dans notre passion commune ... !


Revenir en haut
Basco - landais


Hors ligne

Inscrit le: 17 Mar 2012
Messages: 5 477
Localisation: A63 pas loin du PK 148 (Sud Landes)

MessagePosté le: Jeu 13 Déc 2012 - 18:50    Sujet du message: Berlinoise/Palplanche/Button ... Répondre en citant

C'est le meme principe .....
On fiche des pieux en bois à la place des "H" et on retient les terres par des bastaings  en travers

Une berlinoise ou meme parisienne peut etre provisoire ou definitive

Bon ici on les appelera "landaises" Mr. Green

_________________
Ne poussez pas grand père dans les orties, vieux c.. il sait qu'il est, vieux c.. il restera
Réfléchir avant d'agir ... Je préfère la raison à la "folie"


Revenir en haut
TPforever


Hors ligne

Inscrit le: 17 Mai 2012
Messages: 2 107
Localisation: Rhône Alpes

MessagePosté le: Jeu 13 Déc 2012 - 18:56    Sujet du message: Berlinoise/Palplanche/Button ... Répondre en citant

Si les "Landaises" sont aussi jolies que les "Berlinoises", alors OK ! Mr. Green
