Lenteur ouverture godet mini pelle Volvo ECR48C


Poster un nouveau sujet   Répondre au sujet    Technique-TP Index du Forum -> Materiels-TP -> Problemes techniques sur les engins de TP
Sujet précédent :: Sujet suivant
Auteur Message
Dede


Hors ligne

Inscrit le: 17 Avr 2018
Messages: 10

MessagePosté le: Mer 18 Avr 2018 - 14:47    Sujet du message: Lenteur ouverture godet mini pelle Volvo ECR48C Répondre en citant

PublicitéSupprimer les publicités ?
Bonjour à tous. Comme je viens de l'évoquer dans le sujet de ma présentation, mon fils vient d'acheter une mini pelle Volvo ecr48c  en assez bon état avec 3600 heures . celle-ci a cependant un petit souci de vitesse ouverture du godet . je bosse dans une boîte de mécanique générale en maintenance et j'ai quelques connaissances en hydraulique , mais hydraulique machine-outil est quelque peu différente de l'hydraulique TP . a priori il n'y a pas de clapet ni de limiteur de débit sur toute la ligne hydraulique qui va au verin . celui-ci se ferme à vitesse normale quand on envoie l'huile côté fond, par contre il s'ouvre très très lentement quand on envoi l'huile côté tige et en faisant forcer le moteur donc on voit bien qu'il y a un problème de débit insuffisant. Je ne vois absolument pas d'où ça pourrait venir a part un problème de tiroir de distributeur qui ne se déplacerait peut-être pas complètement et là ça dépasse mes compétences.NOTA : je possède quelques doc sur cette pelle au cas ou ça intéresse des personnes je peux les partager merci d'avance


Revenir en haut
fredmeca


Hors ligne

Inscrit le: 26 Déc 2012
Messages: 683
Localisation: sud est

MessagePosté le: Mer 18 Avr 2018 - 21:44    Sujet du message: Lenteur ouverture godet mini pelle Volvo ECR48C Répondre en citant

et en inversant les flexibles d'alimentation?
_________________



Fredmeca


Revenir en haut
Dede


Hors ligne

Inscrit le: 17 Avr 2018
Messages: 10

MessagePosté le: Jeu 19 Avr 2018 - 14:53    Sujet du message: Lenteur ouverture godet mini pelle Volvo ECR48C Répondre en citant

 Bonjour à tous la version des flexibles c'est le prochain test je suis en train d'étudier le schéma que j'ai trouvé et ça a pas l'air simple( electrovanne vanne soupape commutateur en tout genre) j'espère que à l'avenir ça va pas trop merder

Revenir en haut
Dede


Hors ligne

Inscrit le: 17 Avr 2018
Messages: 10

MessagePosté le: Ven 20 Avr 2018 - 19:18    Sujet du message: Lenteur ouverture godet mini pelle Volvo ECR48C Répondre en citant

Bonjour a tous.
Mauvaise nouvelle. J'ai inverse les flexibles a l'arrivée sur le vérin ( juste au dessus parce que plus simple ) . le mouvement lent passe sur la fermeture. Y a donc soucis cote distributeur ( ou bien flexible entre distrib et vérin .
Par contre si on laisse le flexible ouvert y a en permanence du débit ( mais pas de pression ) .  Normal ?
Mesure des pression a l'arrivé sur le vérin = 260 bars ( pareil de chaque cote).
Donc a priori y a bien : 260 bars d'un cote et 0 de l'autre mais mouvement lent.
Sur 3 distributeur il y a un réglage de chaque côté ( sur les 3 distributeur de la flèche )
Est ce un réglage : de débit , de pression , un équilibrage ?
Je vais essaye de poster une image


Revenir en haut
Dede


Hors ligne

Inscrit le: 17 Avr 2018
Messages: 10

MessagePosté le: Ven 20 Avr 2018 - 19:23    Sujet du message: Lenteur ouverture godet mini pelle Volvo ECR48C Répondre en citant

C'est pas ma pelle mais ça ressemble a ça ( les 3 réglages qu'on voit sur les distrib )
https://www.google.fr/search?q=distributeur+mini+pelle+volvo&client=tablet-android-lenovo&prmd=sivn&source=lnms&tbm=isch&sa=X&ved=0ahUKEwjwgozfu8naAhUBBywKHe-KB6AQ_AUIEigC&biw=962&bih=601#imgrc=JqAY5QXwcpxIKM:


Revenir en haut
fredmeca


Hors ligne

Inscrit le: 26 Déc 2012
Messages: 683
Localisation: sud est

MessagePosté le: Ven 20 Avr 2018 - 21:51    Sujet du message: Lenteur ouverture godet mini pelle Volvo ECR48C Répondre en citant

 Les réglages qu'il y a sur ton distributeur ce sont les limiteurs antichocs, je pense car je ne vois pas de quelle vue tu parles.
_________________



Fredmeca


Revenir en haut
Dede


Hors ligne

Inscrit le: 17 Avr 2018
Messages: 10

MessagePosté le: Sam 21 Avr 2018 - 07:34    Sujet du message: Lenteur ouverture godet mini pelle Volvo ECR48C Répondre en citant

Bonjour.
Oui , vu sur un autre post sur ce forum. Ça doit être les antichocs. Donc c'estpas ça ?
Il faut faire un copier coller pour le lien ci dessus.
J'aimerais permuter les flexibles a la sortie des distrib, mais aucune clé ne passe . comment voius faites ?


Revenir en haut
fredmeca


Hors ligne

Inscrit le: 26 Déc 2012
Messages: 683
Localisation: sud est

MessagePosté le: Sam 21 Avr 2018 - 20:03    Sujet du message: Lenteur ouverture godet mini pelle Volvo ECR48C Répondre en citant

Inverse carrément sur le distributeur avec une autre fonction.....
_________________



Fredmeca


Revenir en haut
Dede


Hors ligne

Inscrit le: 17 Avr 2018
Messages: 10

MessagePosté le: Sam 21 Avr 2018 - 20:04    Sujet du message: Lenteur ouverture godet mini pelle Volvo ECR48C Répondre en citant

Bonjour.
je viens de contrôler les débit.
47l/mn en sortie vérin ( fermeture godet)  15 l/mn en ouverture. Mesure faite avec un débitmètre et avec godet débranche ( 1 flexible pour relier entre les 2 tuyaux sur lebalancier )
Y a bien un problème de débit sur le distrtib .
J'ai aussi vérifie les débit de pilotage venant des joystick , il est pareil de chaud côté
Est cece que la course des tiroirs se règle ?

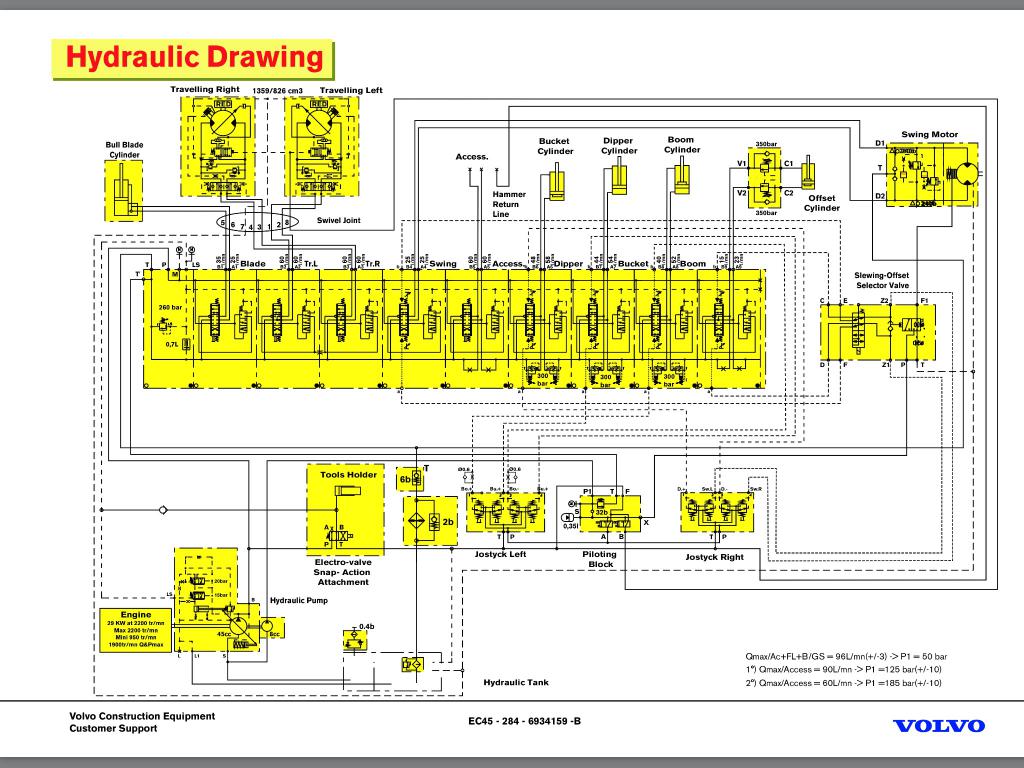

EEst ce que quelqu'un aurai ce schéma pour une ecr45c. Celui ci est pas tout a fait le même


Revenir en haut
Dede


Hors ligne

Inscrit le: 17 Avr 2018
Messages: 10

MessagePosté le: Sam 21 Avr 2018 - 20:05    Sujet du message: Lenteur ouverture godet mini pelle Volvo ECR48C Répondre en citant



Revenir en haut
fredmeca


Hors ligne

Inscrit le: 26 Déc 2012
Messages: 683
Localisation: sud est

MessagePosté le: Sam 21 Avr 2018 - 20:17    Sujet du message: Lenteur ouverture godet mini pelle Volvo ECR48C Répondre en citant

Tu dois avoir environ 35l en rentrée de tige, dépose tes chapeaux de tiroir et contrôle tout ça.....
_________________



Fredmeca


Revenir en haut
Dede


Hors ligne

Inscrit le: 17 Avr 2018
Messages: 10

MessagePosté le: Sam 21 Avr 2018 - 20:23    Sujet du message: Lenteur ouverture godet mini pelle Volvo ECR48C Répondre en citant

Les chapeau de tiroir c'est ce qui est entre le raccord de pilotage et le tiroir ?
Y a la de place du tout sur cette m....de.
Y a un réglage possible ?


Revenir en haut
obelix


Hors ligne

Inscrit le: 05 Jan 2013
Messages: 4 738
Localisation: landes

MessagePosté le: Sam 21 Avr 2018 - 21:02    Sujet du message: Lenteur ouverture godet mini pelle Volvo ECR48C Répondre en citant

De la merde certainement qui blocks ou beaucoup moins de chance une pollution qui coince et la démonte le distri et inspinction ou le tiroir qui est légèrement plier ce qui revient au même d ailleurs bonne chance
_________________
Spécialiste en travaux forestiers et chantiers marécageux


Revenir en haut
Dede


Hors ligne

Inscrit le: 17 Avr 2018
Messages: 10

MessagePosté le: Dim 22 Avr 2018 - 07:38    Sujet du message: Lenteur ouverture godet mini pelle Volvo ECR48C Répondre en citant

Oula! Pour demonter leles distrib y a 1 semaine de boulot .tout est innacessible......
