MessagePosté le: Mar 14 Juin 2016 - 20:04    Sujet du message: Modélisme POCLAIN Répondre en citant

PublicitéSupprimer les publicités ?
Télécharge solidworks un bon logiciel 3D, tu peux faire des plans même de l"assemblage.


Revenir en haut
OgreZeta


Hors ligne

Inscrit le: 19 Mai 2016
Messages: 19
Localisation: Limoges

MessagePosté le: Sam 18 Juin 2016 - 10:07    Sujet du message: Modélisme POCLAIN Répondre en citant

Merci à tous.

Bon cette semaine j'avance petit à petit sur ma modélisation 3D de la 1000


Je voudrai savoir si les cabines de conduites sont les mêmes, point de vue dimension , pour tous les modèles de pelleteuses POCLAIN ?
Je me doute que l'intérieur et le poste de conduite doivent être différent d'un modèle à l'autre, moi je parle de l'aspect extérieur
Car à vu d’œil on dirait qu'elles ont toutes la même forme et les mêmes dimensions.




Revenir en haut
NIALCOP


En ligne

Inscrit le: 23 Nov 2013
Messages: 11 830
Localisation: SEINE ET MARNE

MessagePosté le: Sam 18 Juin 2016 - 10:24    Sujet du message: Modélisme POCLAIN Répondre en citant


.


Revenir en haut
OgreZeta


Hors ligne

Inscrit le: 19 Mai 2016
Messages: 19
Localisation: Limoges

MessagePosté le: Mar 28 Juin 2016 - 08:37    Sujet du message: Modélisme POCLAIN Répondre en citant

Bon nous voilà fin juin est je tiens à vous tenir au courant de mon travail










Entre les deux ligne verte légèrement supérieur à 127mm
Faudra que je revois cette dimension surement un peu plus grand



Voilà où j'en suis
Bon y a plein de collisions, donc des longueurs à revoir
Y a encore le logement du moteurs d’entraînement qui n'est pas fait et beaucoup d'autres choses


Revenir en haut
akerman60


Hors ligne

Inscrit le: 26 Juin 2016
Messages: 88
Localisation: meuse

MessagePosté le: Mar 28 Juin 2016 - 12:24    Sujet du message: Modélisme POCLAIN Répondre en citant

Bonjour ,
c'est un magnifique projet  Okay Okay
je vais suivre ce poste  Razz
j'aime beaucoup les poclains dont la 1000 ck est une de mes favorit chez eux  Wink


en quelle matière va elle etre conçu ?
elle sera motorisée ou en statique ?
bonne continuation  Okay

_________________


Revenir en haut
OgreZeta


Hors ligne

Inscrit le: 19 Mai 2016
Messages: 19
Localisation: Limoges

MessagePosté le: Sam 2 Juil 2016 - 20:05    Sujet du message: Modélisme POCLAIN Répondre en citant

Là j'en suis qu'au dessin Embarassed

Je commencerai par la partie Châssis-Porteur-Chenille, qui sera surement fait en Acier, le quelle j'y ai pas encore réfléchis .....
De plus au fur et à mesure que je dessine j'essaie de voir si je peux utiliser des pièces du commerce , comme pour les vis
Par exemple pour la fixation des tuiles c'est des vis à tête cylindrique à six pans creux de diamètre 3mm  (Vis C HC, M3)
En cherchant j'ai même trouvé des vis à tête hexagonale de diamètre 2mm, à très haute résistance à 5€ la vis  ... un peu cherche je trouve
Ou encore pour les Galets porteurs comme je n'ai pas la place pour des roulements (à moins de faire des pièces d'horlogeries) donc j'ai opté pour des coussinets cylindriques autolubrifiants composites

La base, la cabine et l’arrière en plastique (surement avec une imprimante 3D)
les passerelles en  epoxy
Le contre poids en Acier ou en plomb
Le bras sera surement en bronze
Le godet en Acier

Après cela peu ou va changer avec le temps


Revenir en haut
akerman60


Hors ligne

Inscrit le: 26 Juin 2016
Messages: 88
Localisation: meuse

MessagePosté le: Dim 3 Juil 2016 - 23:20    Sujet du message: Modélisme POCLAIN Répondre en citant

ok merci de ta réponse  Okay
en tout cas c'est un trés beau projet !


a+ et bonne continuation  Wink

_________________


Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Lun 4 Juil 2016 - 10:45    Sujet du message: Modélisme POCLAIN Répondre en citant

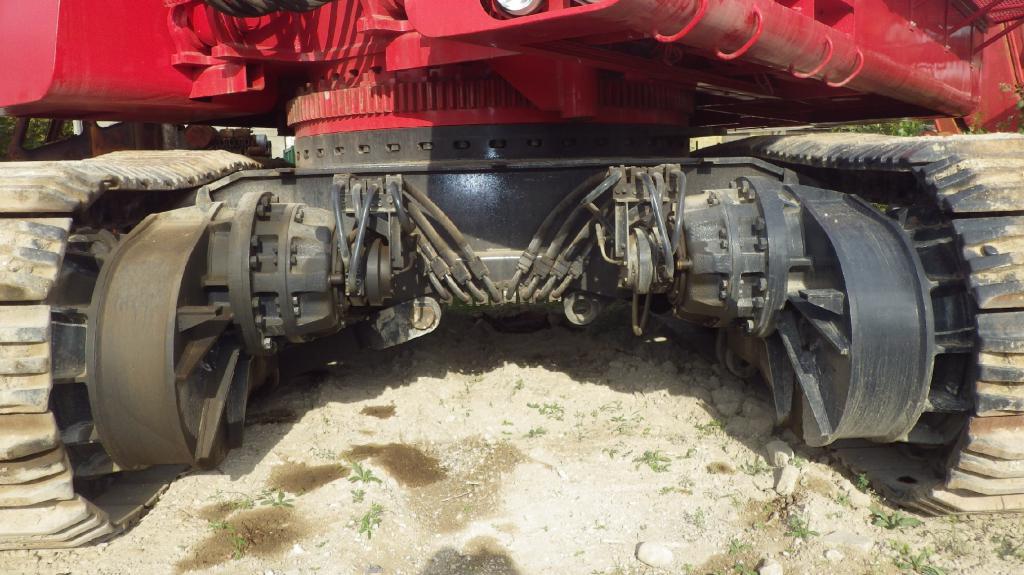

Salut " Ogrezeta " si ça peut t'aider :








Revenir en haut
OgreZeta


Hors ligne

Inscrit le: 19 Mai 2016
Messages: 19
Localisation: Limoges

MessagePosté le: Lun 4 Juil 2016 - 17:57    Sujet du message: Modélisme POCLAIN Répondre en citant

Merci Mtl-40,
Mais là côté documentation j'en ai plus qu'il ne m'en faut pour faire la partie Châssis-Porteur-Chenille
En plus ta photo je suis sur que c'est pas le châssis d'une 1000



Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Lun 4 Juil 2016 - 20:09    Sujet du message: Modélisme POCLAIN Répondre en citant

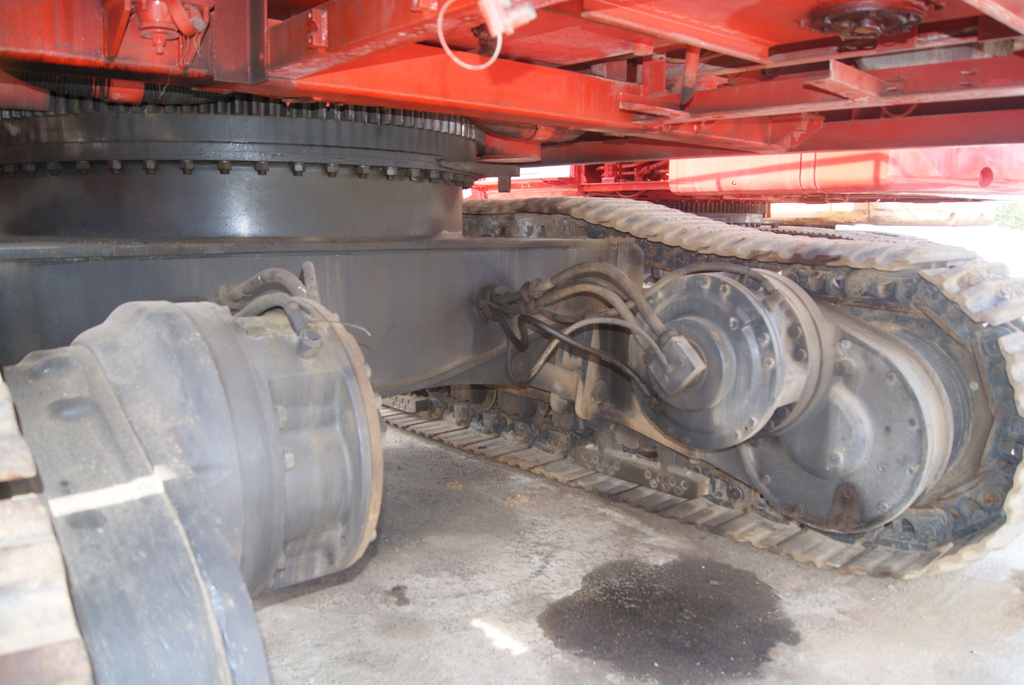

Et pourtant si :




Revenir en haut
Oleo'Math


Hors ligne

Inscrit le: 19 Juin 2016
Messages: 14
Localisation: 10

MessagePosté le: Mar 5 Juil 2016 - 18:12    Sujet du message: Modélisme POCLAIN Répondre en citant

Mtl-40 a écrit:

Salut " Ogrezeta " si ça peut t'aider :







La 1000 n'est pas garé à coté de la 400 si on regarde les photos du nid,ta photo serait plutôt le châssis de la 610
_________________
Pas l'temps d'niaiser


Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mar 5 Juil 2016 - 19:40    Sujet du message: Modélisme POCLAIN Répondre en citant

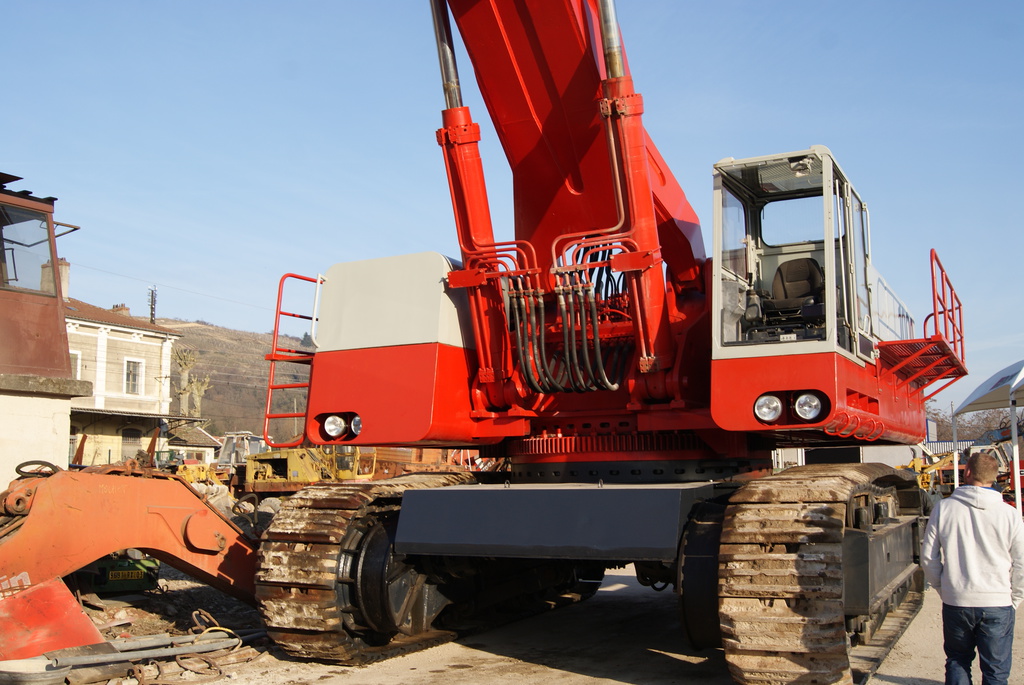

En effet, dans mes souvenirs c'était celle de la 1000 mais non, c'est caréner en plus sur celle ci :





Que veut-tu ça fait plus d'un an


Revenir en haut
NIALCOP


En ligne

Inscrit le: 23 Nov 2013
Messages: 11 830
Localisation: SEINE ET MARNE

MessagePosté le: Mer 6 Juil 2016 - 16:55    Sujet du message: Modélisme POCLAIN Répondre en citant

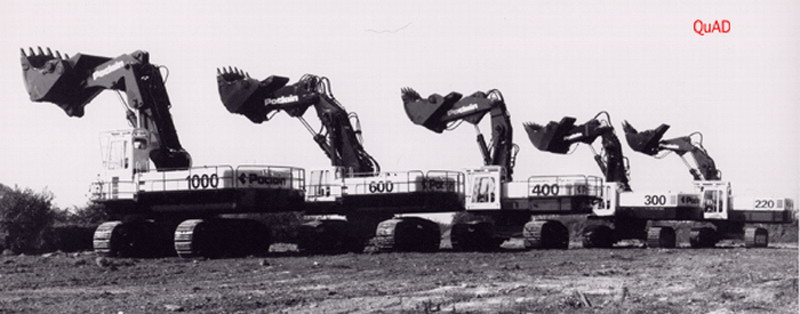

pour apporter de l'eau au moulin
.


Revenir en haut
NIALCOP


En ligne

Inscrit le: 23 Nov 2013
Messages: 11 830
Localisation: SEINE ET MARNE

MessagePosté le: Mer 6 Juil 2016 - 16:57    Sujet du message: Modélisme POCLAIN Répondre en citant

1000 grosse cabine
.

.

.

.


Revenir en haut
NIALCOP


En ligne

Inscrit le: 23 Nov 2013
Messages: 11 830
Localisation: SEINE ET MARNE

MessagePosté le: Mer 6 Juil 2016 - 16:58    Sujet du message: Modélisme POCLAIN Répondre en citant


.

.
