 On parle souvent de performances des engins ... chaque constructeur rivalise d'astuce pour améliorer les performances

Mais on oublie que sans un godet au bon profil , une attache rapide bien conçue et des outils d'attaque du sol adaptés même la meilleure machine n'a que de piètres performances ... pire ... la fiabilité du porteur peut être remise en cause !!!

L'ensemble attache/godet/outils du sol à AUTANT d'importance que le porteur ... la consommation de gazole et le rendement en découlent beaucoup

On va développer ici avec quelques photos ces points essentiels

Exca




-

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Dernière édition par EXCAVATORXTREM le Dim 3 Jan 2016 - 14:15; édité 1 fois
Revenir en haut
EXCAVATORXTREM
Administrateur

En ligne

Inscrit le: 11 Mar 2012
Messages: 11 624
Localisation: Aquitaine

MessagePosté le: Dim 3 Jan 2016 - 13:47    Sujet du message: Dents , boucliers , godets Répondre en citant

 J'entends souvent : on va mettre un balancier court comme ça avec le coupleur ça va rattraper ... quelle CONNERIE !!!!
Pour info la base :  quand on tire sur le mouvement de balancier et que ça ne bouge plus , le mouvement de godet doit pouvoir se fermer
Si ce n'est pas possible , c'est qu'on exploite MAL les performances du porteur ... donc on est pas efficace ...
Donc que l'équipement est mal défini /// ou pas adapté !!

Photo 1 :  différence de hauteur (donc de force de cavage) entre une vraie attache rapide intégrée et un coupleur sur axes
Photo 2 :  l'adaptation du profil est important , la pénétration du godet à gauche sera meilleure mais la capacité plus faible
Photo 3 :  profil "spécial rocher" très échancré ... ça améliore énormément la pénétration , mais la capacité est limité
-

-

-

-

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Dernière édition par EXCAVATORXTREM le Dim 3 Jan 2016 - 14:12; édité 1 fois
Revenir en haut
EXCAVATORXTREM
Administrateur

En ligne

Inscrit le: 11 Mar 2012
Messages: 11 624
Localisation: Aquitaine

MessagePosté le: Dim 3 Jan 2016 - 13:59    Sujet du message: Dents , boucliers , godets Répondre en citant

 Les dents ont une très grande importance dans la capacité de pénétration ...
Adapter leur profil permet d'améliorer grandement le rendement et la facilité de travail
Il existe toute une offre de profils qui couvrent une large gamme d'application en fonction des besoins

n°1 :  dent classique "rétro"
n°2 :  dent de chargeuse plates en partie inférieure
n°3 :  dent longue pour améliorer la pénétration et luter contre l'usure
n°4 :  dent large pour laisser un fond de forme plat
n°5 :  dent "éperon" pour améliorer la pénétration
n°6 :  dent "double-éperon" à monter sur les cotés



-

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Dernière édition par EXCAVATORXTREM le Dim 3 Jan 2016 - 14:16; édité 2 fois
Revenir en haut
EXCAVATORXTREM
Administrateur

En ligne

Inscrit le: 11 Mar 2012
Messages: 11 624
Localisation: Aquitaine

MessagePosté le: Dim 3 Jan 2016 - 14:05    Sujet du message: Dents , boucliers , godets Répondre en citant

Photo 1 :  le montage de dents "plates" permet de laisser un travail nickel
Photo 2 :  le montage de dents "double éperon" sur les cotés de godet tranchée améliore nettement l'efficacité (le godet ne se "coince" pas)




 -

-

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
EXCAVATORXTREM
Administrateur

En ligne

Inscrit le: 11 Mar 2012
Messages: 11 624
Localisation: Aquitaine

MessagePosté le: Dim 3 Jan 2016 - 14:16    Sujet du message: Dents , boucliers , godets Répondre en citant

 Quand on parle de dents , on parle de trois choses :
- la qualité des aciers utilisés et leur traitement , de là va découler la durée de vie
- leur forme , qui devra être au mieux adapté au travail réalisé (là il y a de grandes différences entre marques !!)
- leur clavetage sur le porte-dent , qui uni les deux et évite la perte de la dent (grave dans le cas d'un concasseur par exemple)

Photo 1 :  ou retrouve de gauche à droite l'évolution des clavetages ESCO
Photo 2 & 3 : clavette latérale (ici VOLVO , MTG)
Photo 4 : clavette horizontale (ici FEURST)



-

-

-

-

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Dernière édition par EXCAVATORXTREM le Dim 3 Jan 2016 - 14:58; édité 3 fois
Revenir en haut
EH64


Hors ligne

Inscrit le: 27 Avr 2013
Messages: 251
Localisation: Pays Basque

MessagePosté le: Dim 3 Jan 2016 - 14:29    Sujet du message: Dents , boucliers , godets Répondre en citant

Sympa toutes ces explications pour un novice comme moi!

Revenir en haut
james 40


Hors ligne

Inscrit le: 25 Mai 2013
Messages: 159
Localisation: mont de marsan

MessagePosté le: Dim 3 Jan 2016 - 19:31    Sujet du message: Dents , boucliers , godets Répondre en citant

Vivement la suite !!!
Très intéressent les différents systèmes de clavetages  ...

                    .... james 40....

_________________
Une chaine youtube à voire ...!!...
https://www.youtube.com/channel/UCPtPCj7AeHY_BNH_glTcJFw


Revenir en haut
EXCAVATORXTREM
Administrateur

En ligne

Inscrit le: 11 Mar 2012
Messages: 11 624
Localisation: Aquitaine

MessagePosté le: Dim 3 Jan 2016 - 20:30    Sujet du message: Dents , boucliers , godets Répondre en citant

 Au niveau des dents actuellement il y à deux grandes nouveautés :
- ESCO à développé l'ULTRALOK (monté chez CAT aussi) qui permet de changer de dents avec un tournevis par un clavetage latéral
- MTG , HENSLEY/KOMATSU , FEURST , FUTURA montent une clavette horizontale qui est maintenue par un mouvement "quart de tour" avec une pièce élastique

Ces deux concept ont l'avantage de ne plus avoir à taper comme un sourd sur la clavette , voire de chauffer pour changer de dents !!
Ca rends l'échange plus facile et sécurisé et permet de facilement adapter les dents au travail réalisé



-

-

-

-

-

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
EXCAVATORXTREM
Administrateur

En ligne

Inscrit le: 11 Mar 2012
Messages: 11 624
Localisation: Aquitaine

MessagePosté le: Dim 3 Jan 2016 - 20:59    Sujet du message: Dents , boucliers , godets Répondre en citant

 La variété des dents disponibles est importante

Les dents boulonnées (mini-pelles , tractos , télescopiques)
Les dents à fourreaux (principalement utilisé sur les chargeuses pour ne pas laisser de traces)
Les dents "monoblocs" surtout utilisé en carrière car hyper résistantes (production KVX)
et toutes les "adaptables" qui se montent sur les anciens systèmes de porte-dents
l'offre est extra large !!!


-

-

-

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
EXCAVATORXTREM
Administrateur

En ligne

Inscrit le: 11 Mar 2012
Messages: 11 624
Localisation: Aquitaine

MessagePosté le: Dim 3 Jan 2016 - 21:23    Sujet du message: Dents , boucliers , godets Répondre en citant

 Les boucliers :

En général ils sont montés en "inter-dents" et sur les joues du godet pour protéger de l'abrasion (photo 1)
Sur les chargeuses ils sont complétés par des "sabots" en partie arrière pour éviter d'user le fond du godet (photo 2)
Dans les matériaux extrême/très usants on peut doubler en mécano-soudé les fonds de godet ... c'est efficace mais plus lourd (photo 3)



-

-

-

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
obelix


En ligne

Inscrit le: 05 Jan 2013
Messages: 3 321
Localisation: landes

MessagePosté le: Mar 5 Jan 2016 - 06:53    Sujet du message: Dents , boucliers , godets Répondre en citant

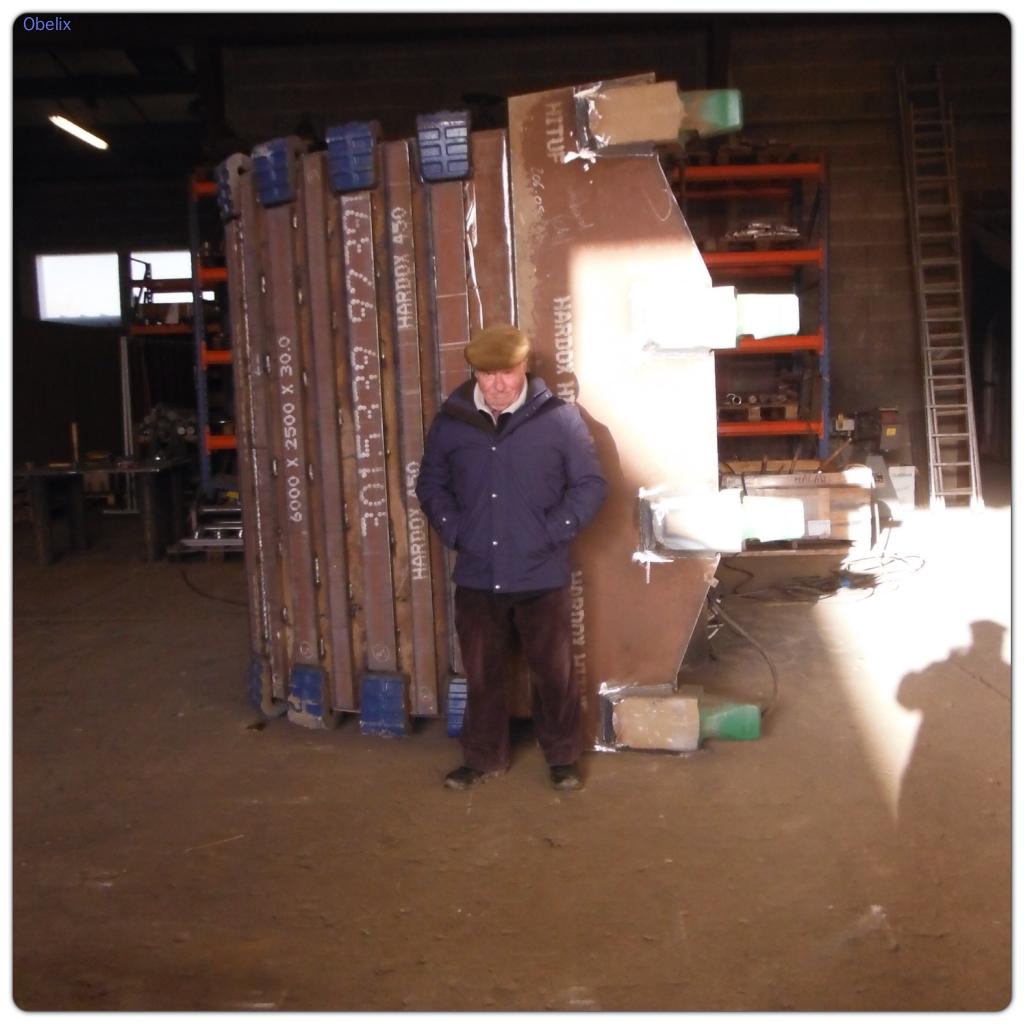

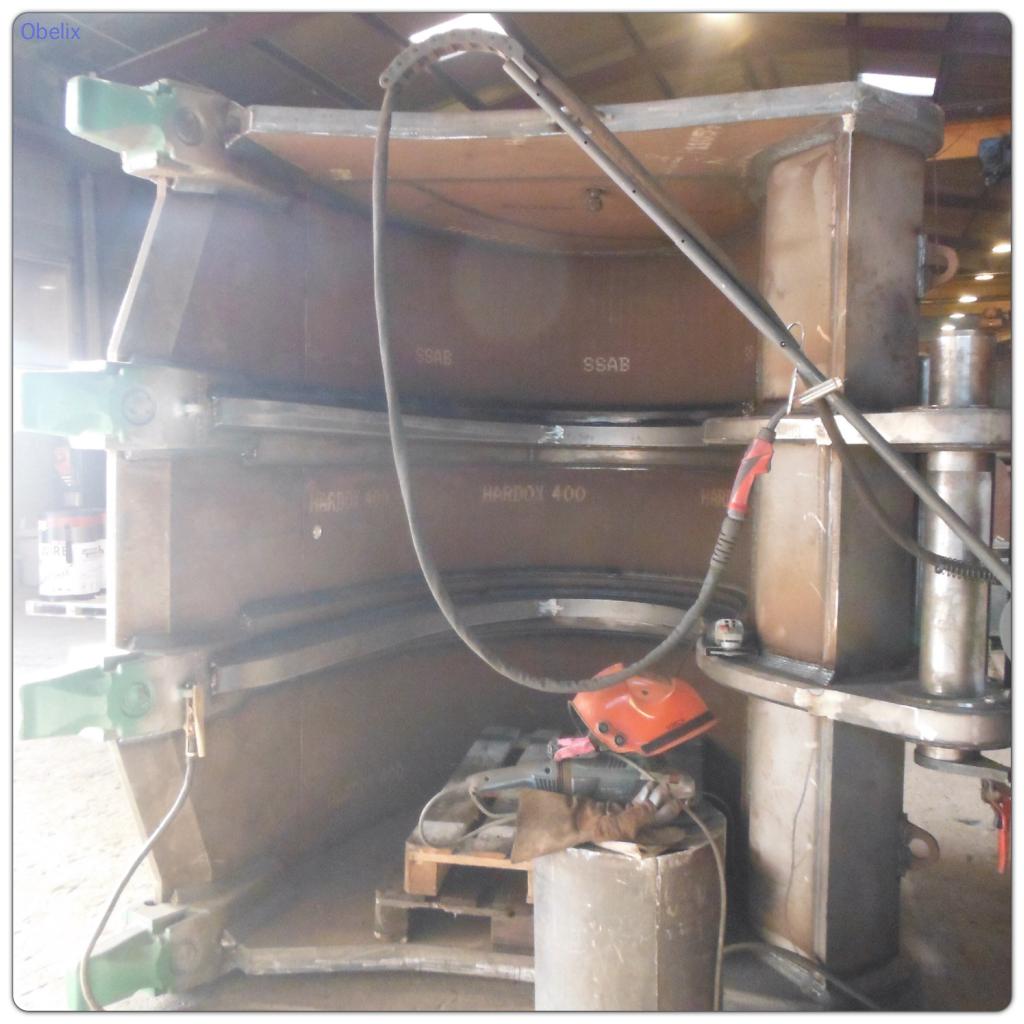

Soudage des barres pour la boule





Astérix semble petit



_________________
Spécialiste en travaux forestiers et chantiers marécageux


Revenir en haut
gilette


Hors ligne

Inscrit le: 17 Mar 2012
Messages: 2 427
Localisation: sud ouest

MessagePosté le: Mer 6 Jan 2016 - 12:32    Sujet du message: Dents , boucliers , godets Répondre en citant

Déjà qu'il est pas grand mais alors là..... Heureusement qu'il fait se dire que c'est un gros godet mdr


Tu passeras le bar à franck!!

_________________
si t'as pas l'oeil, c'est un deuil


Revenir en haut
EXCAVATORXTREM
Administrateur

En ligne

Inscrit le: 11 Mar 2012
Messages: 11 624
Localisation: Aquitaine

MessagePosté le: Jeu 7 Jan 2016 - 22:25    Sujet du message: Dents , boucliers , godets Répondre en citant

 Dents + lame inter-dents ... ça permet une grande polyvalence sur les godets de chargeuse tout en assurant une bonne protection

Exca



-

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
YumbO67


Hors ligne

Inscrit le: 17 Déc 2013
Messages: 78
Localisation: alsace

MessagePosté le: Dim 10 Jan 2016 - 14:52    Sujet du message: Dents , boucliers , godets Répondre en citant

Perso pour avoir utilisé des dents sur une pelle de production en carrière, j'ai été bluffé par la facilité de changement des dents de type MTG "quart de tour"! Okay
Un régal comparé au système à clavette des CAT...


Revenir en haut
EXCAVATORXTREM
Administrateur

En ligne

Inscrit le: 11 Mar 2012
Messages: 11 624
Localisation: Aquitaine

MessagePosté le: Dim 10 Jan 2016 - 19:28    Sujet du message: Dents , boucliers , godets Répondre en citant

 Salut "Yumbo" ...

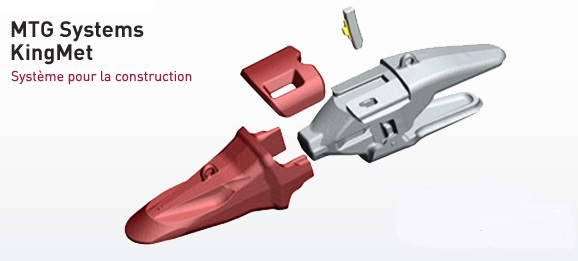

Tu parles de ce système je pense ???

Son défaut , c'est qu'il faut bien remonter des "chapeaux" neuf pour éviter l'usure de la clavette ...

Exca



_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
