Centrale Hydroélectrique Eastmain, Sarcelle ...
Aller à la page: <  1, 2, 3, 4  >

Poster un nouveau sujet   Répondre au sujet    Technique-TP Index du Forum -> Chantiers-TP -> Divers chantiers nationaux et mondiaux
Sujet précédent :: Sujet suivant
Auteur Message
Basco - landais


Hors ligne

Inscrit le: 17 Mar 2012
Messages: 5 486
Localisation: A63 pas loin du PK 148 (Sud Landes)

MessagePosté le: Mer 15 Juil 2015 - 14:57    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

PublicitéSupprimer les publicités ?
A l’échelle du continent, et de l'ingenieurie des "nords americains"

_________________
Ne poussez pas grand père dans les orties, vieux c.. il sait qu'il est, vieux c.. il restera
Réfléchir avant d'agir ... Je préfère la raison à la "folie"


Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mer 15 Juil 2015 - 14:58    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

Revenons à la centrale.

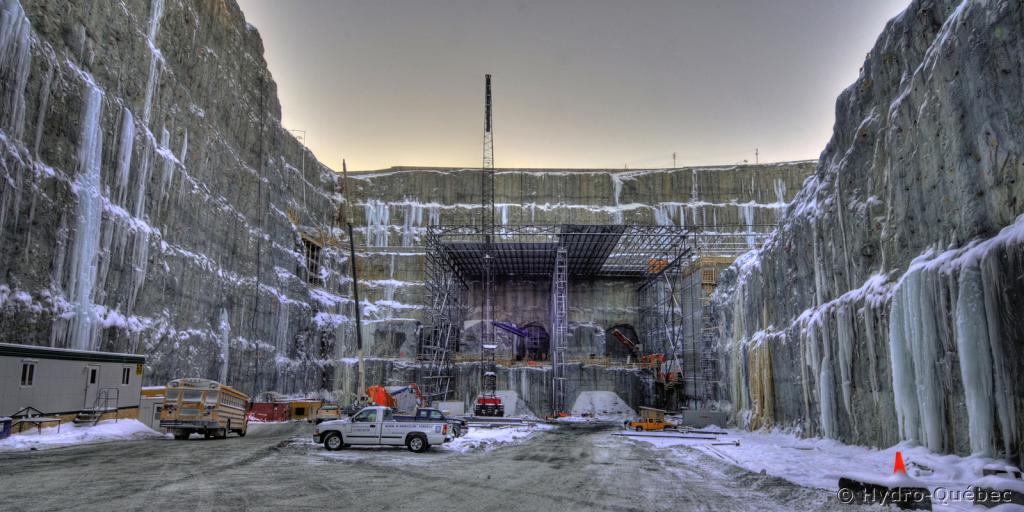

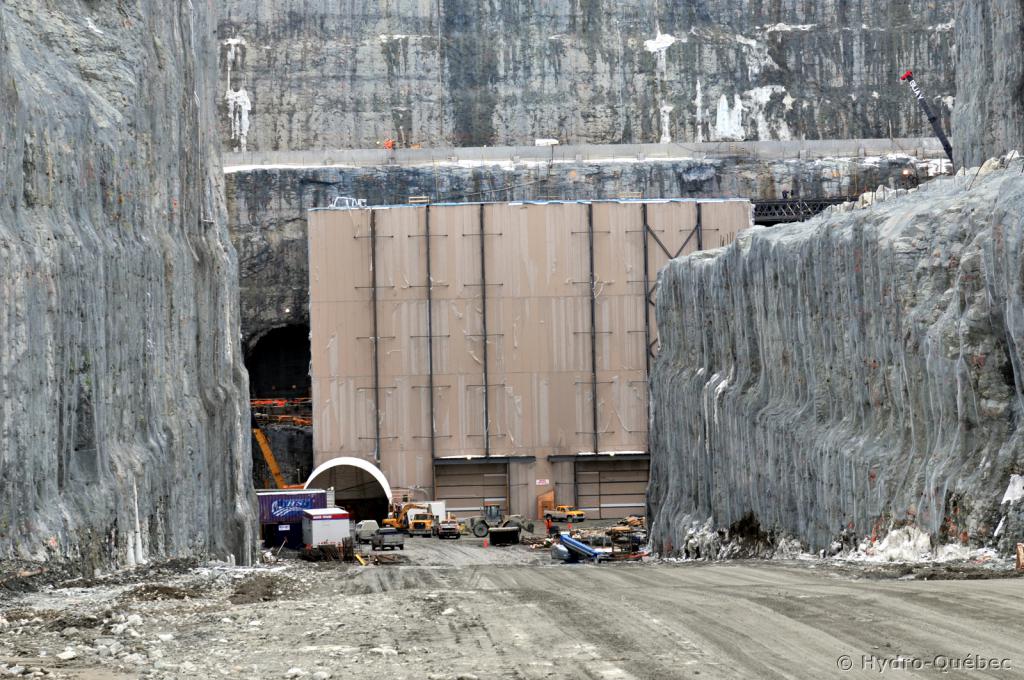

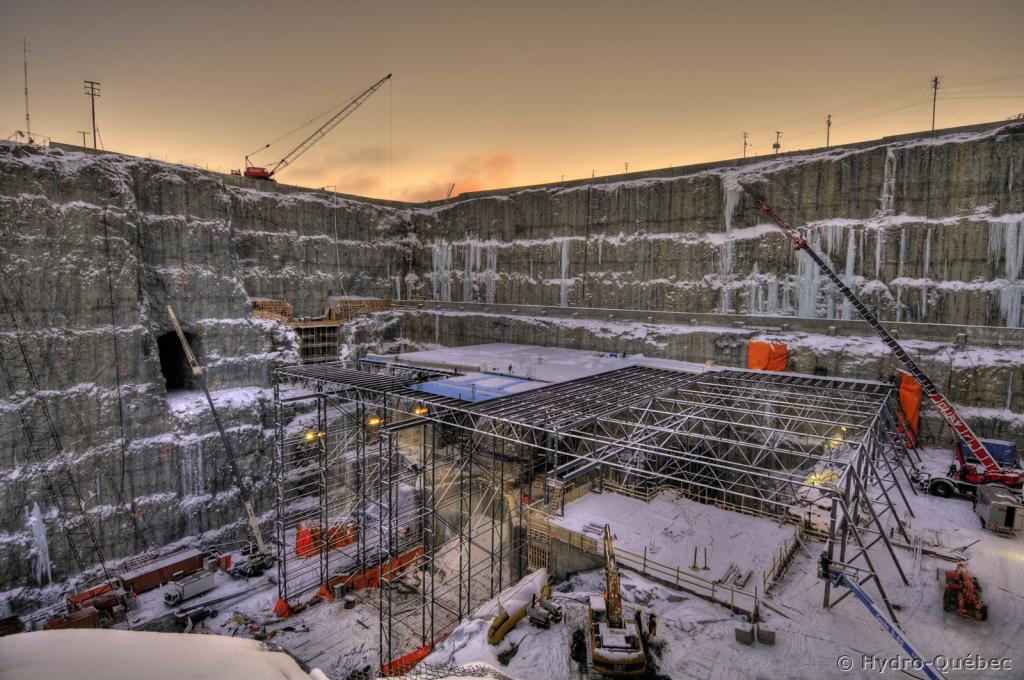

La fin de l'excavation arrivant en même temps que l'hiver, une structure est monter comme abris hivernal, il sera fermé et chauffer :










Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mer 15 Juil 2015 - 15:02    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

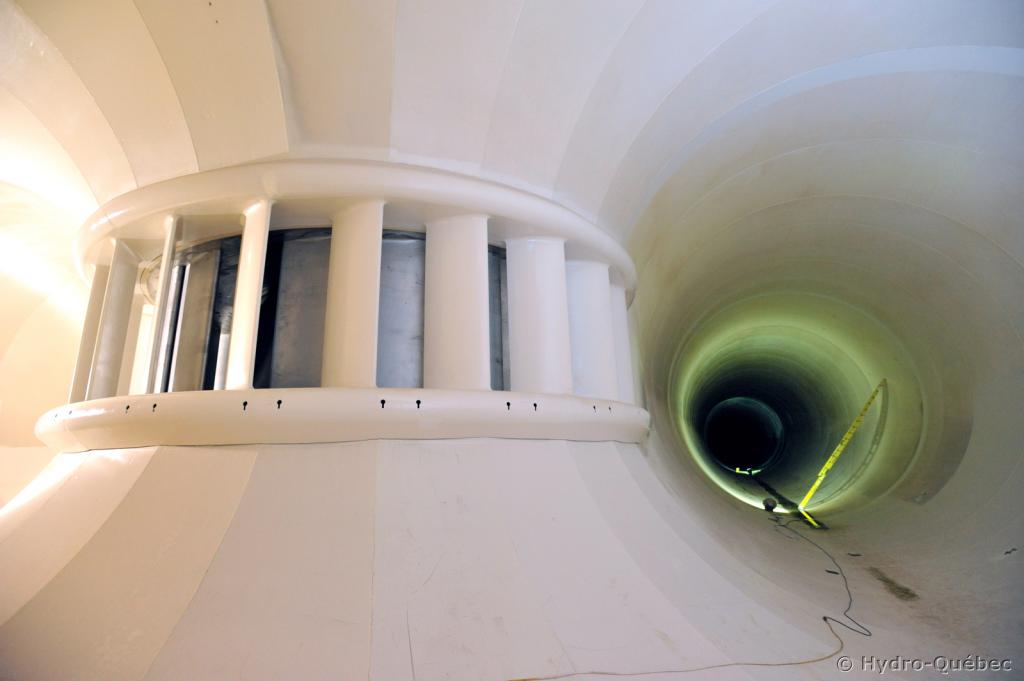

à l'intérieur de la bâche spirale au niveau de la turbine :

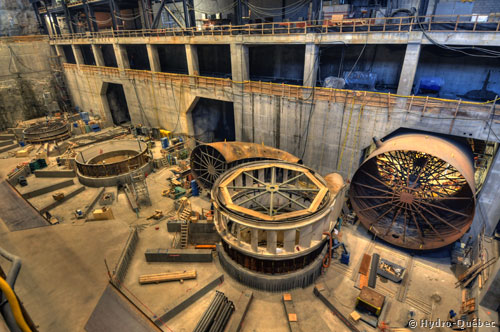

Installation de la bâche spirale :

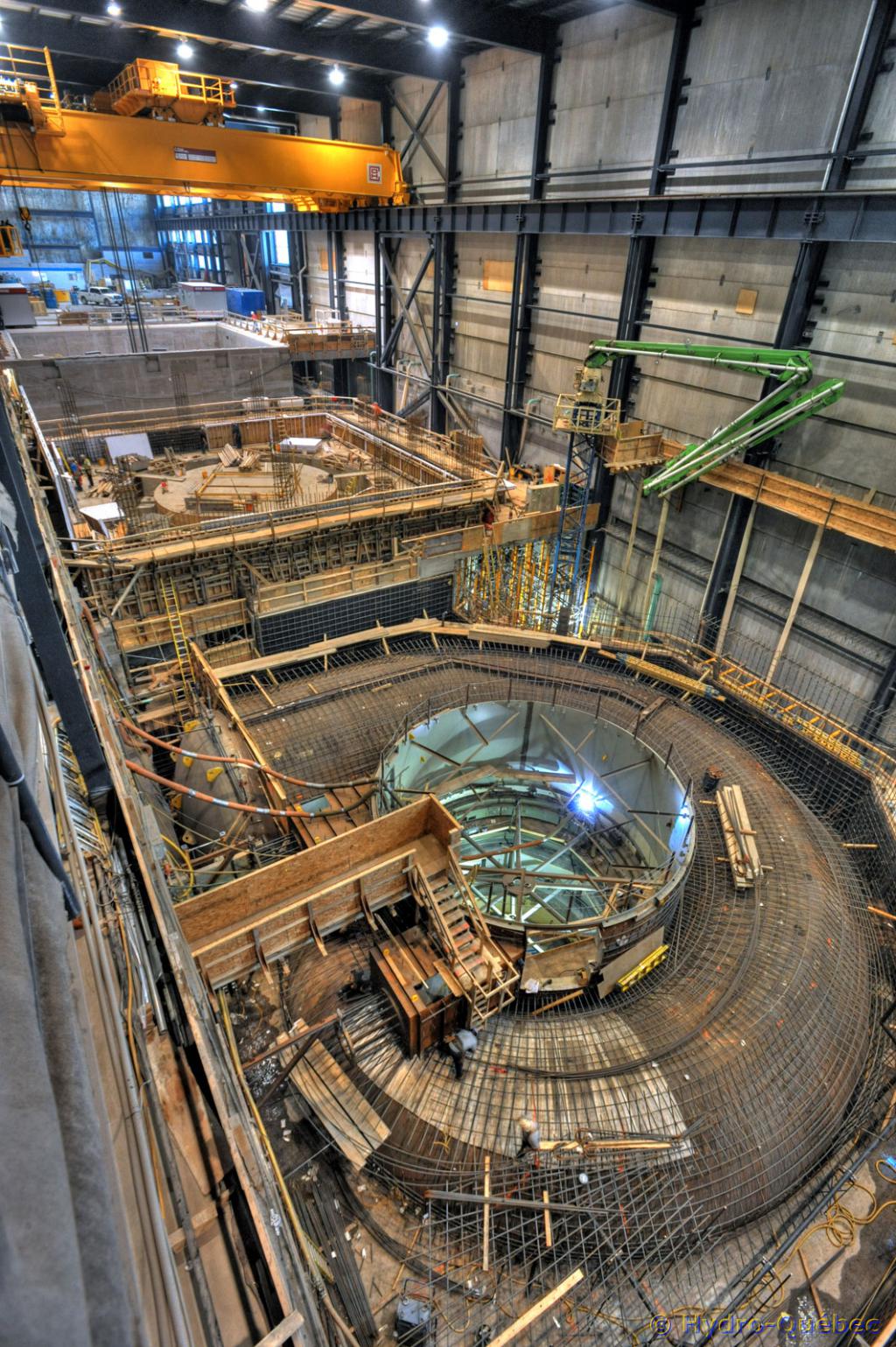

Ferraillages de la bâche spirale :





Dernière édition par Mtl-40 le Mer 15 Juil 2015 - 15:10; édité 1 fois
Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mer 15 Juil 2015 - 15:03    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

Coffrages des 3 puits :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mer 15 Juil 2015 - 15:05    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

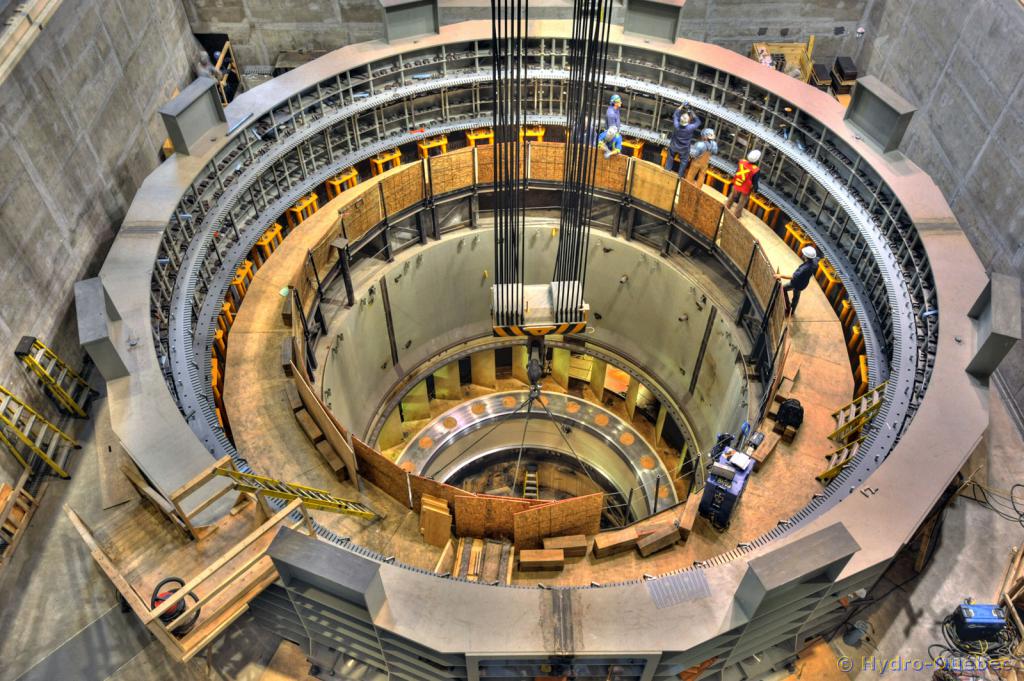

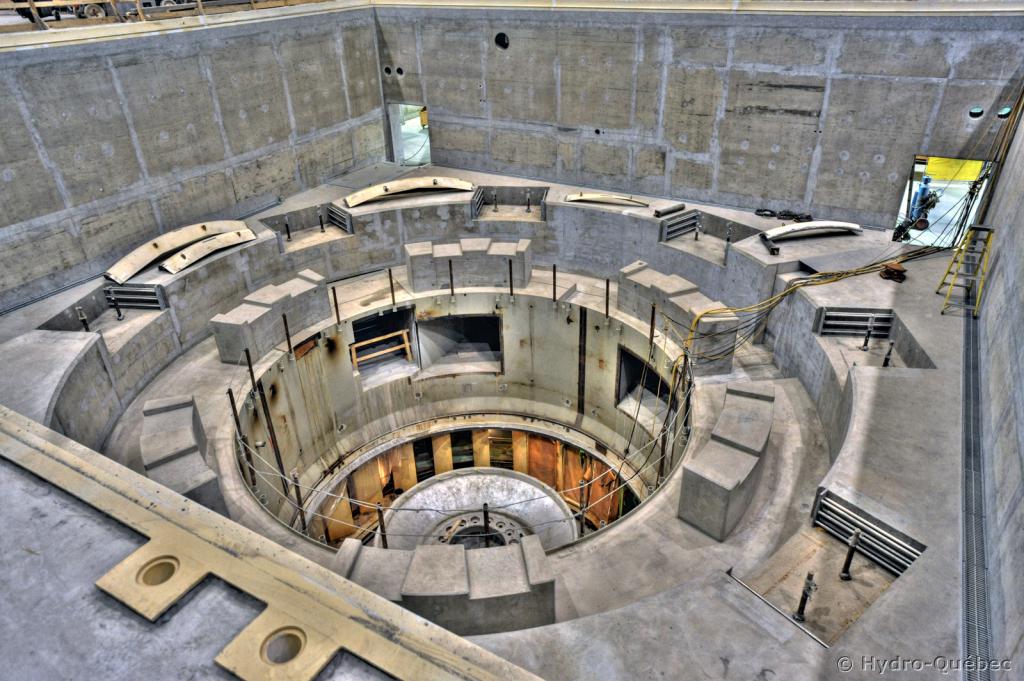

Les plots d'assise du stator :





Une fois la structure du stator en place :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mer 15 Juil 2015 - 15:09    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

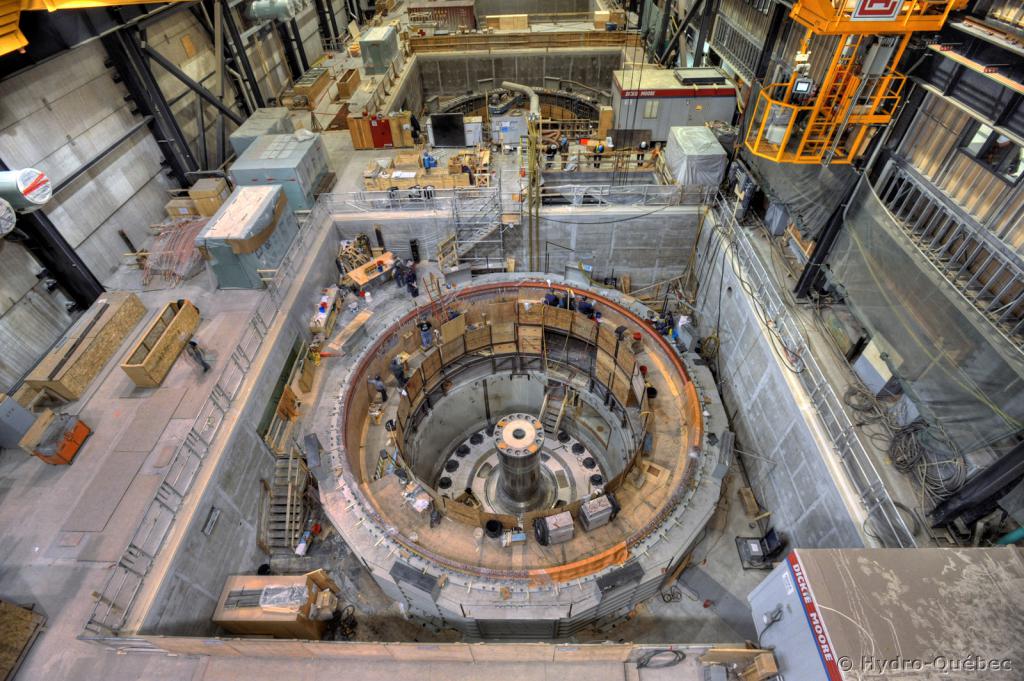

Vu sur le puits pendant les travaux de bobinage du stator, on voit aussi l'arbre :





La puissance total de la centrale est de 768Mw, pour une production annuel de 2700 Gw/an.

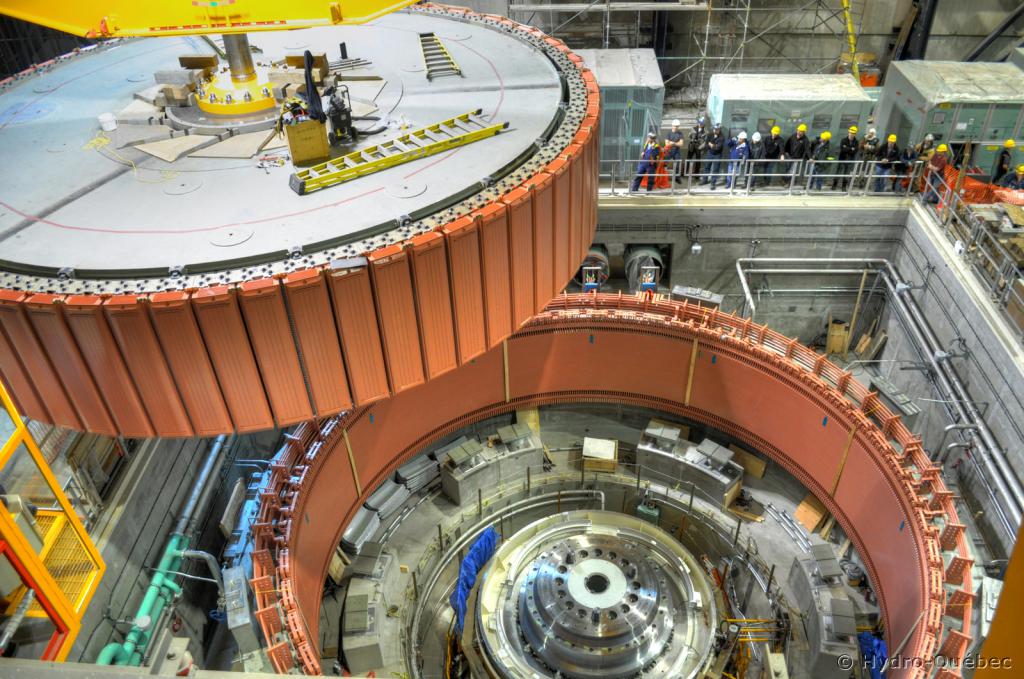

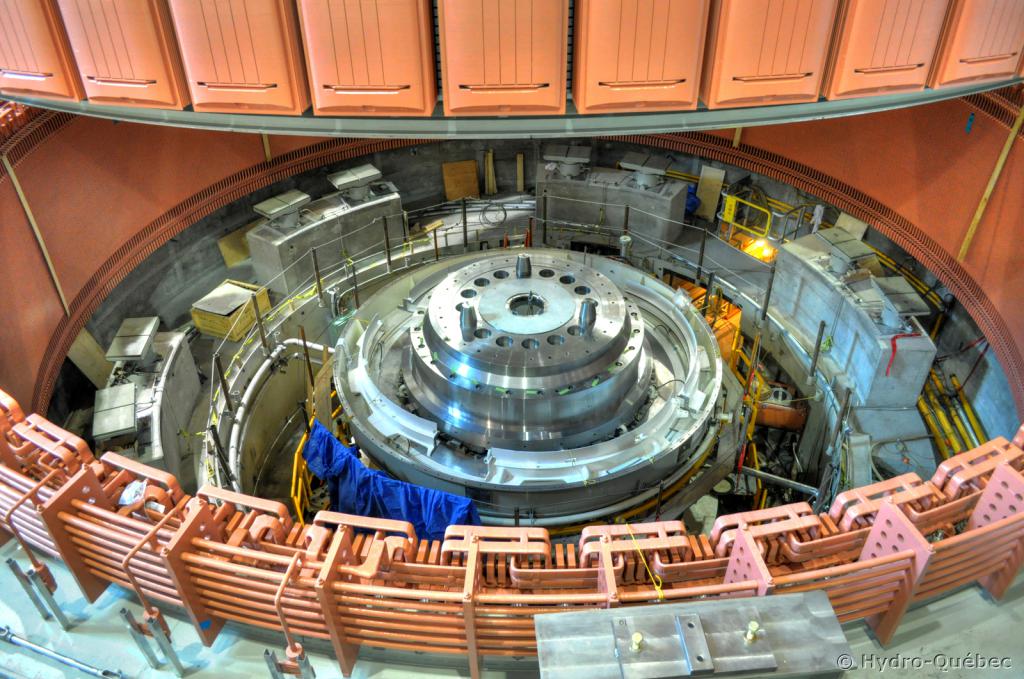

Une fois le bobinage du stator finis, en même que le premier rotor descend dans le puits :











Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mer 15 Juil 2015 - 15:13    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

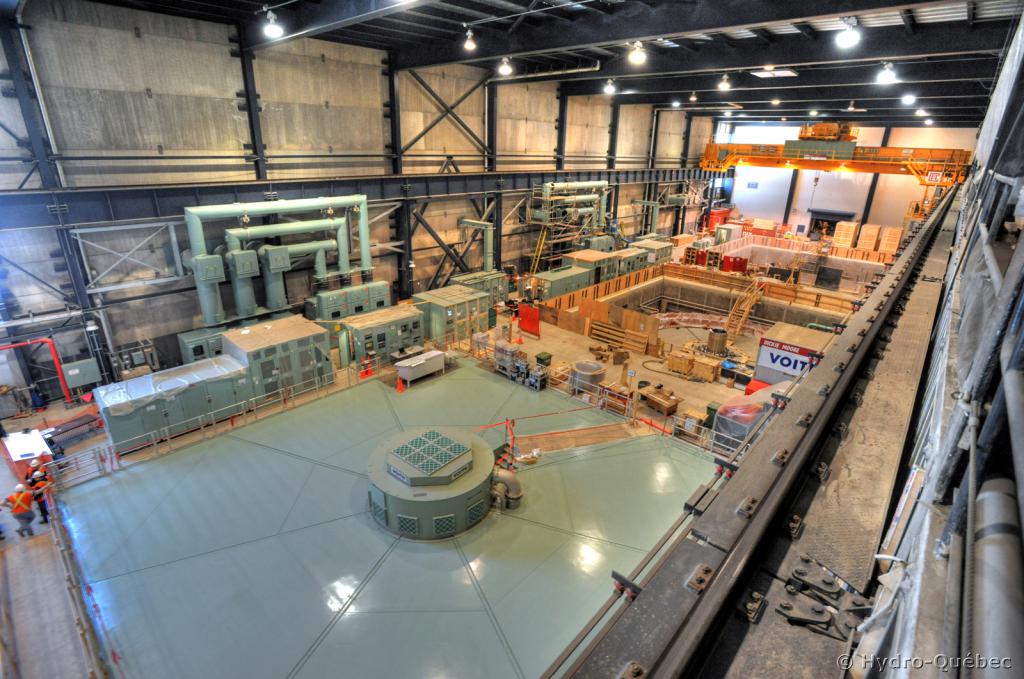

Une fois le groupe turbine assemblé, la fosse est refermer avec un plancher amovible :


On peut voir sur le mur les 3 barres blindé permettant d'envoyer l'électricité vers le transformateur extérieur :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mer 15 Juil 2015 - 15:14    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

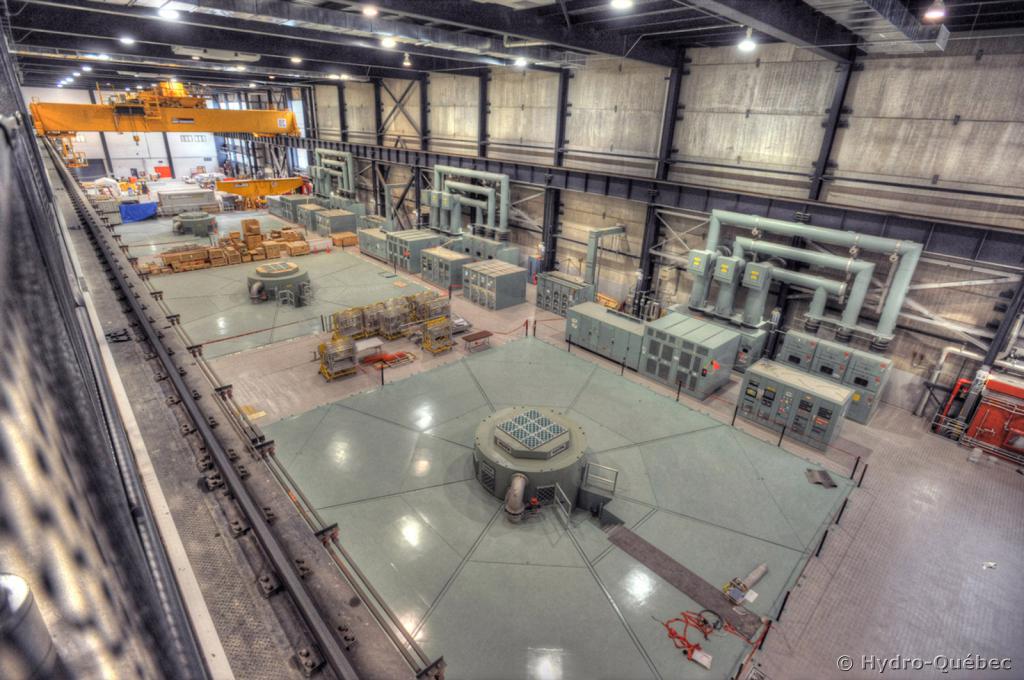

La centrale finis vu depuis l'aire de production :

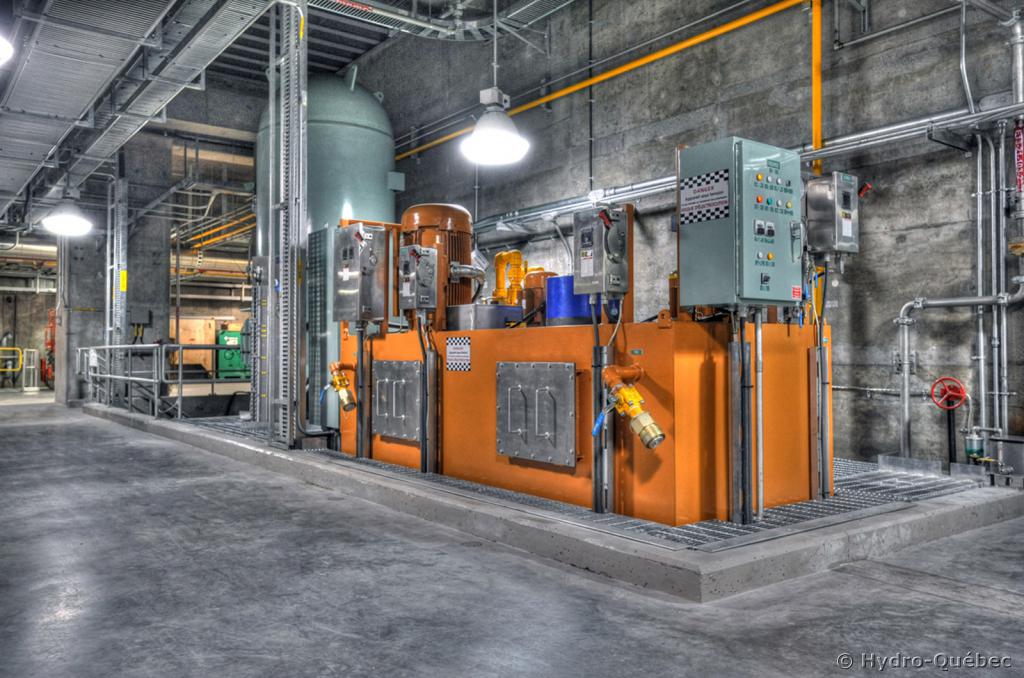

Voilà le système de graissage des groupes turbines :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mer 15 Juil 2015 - 15:17    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

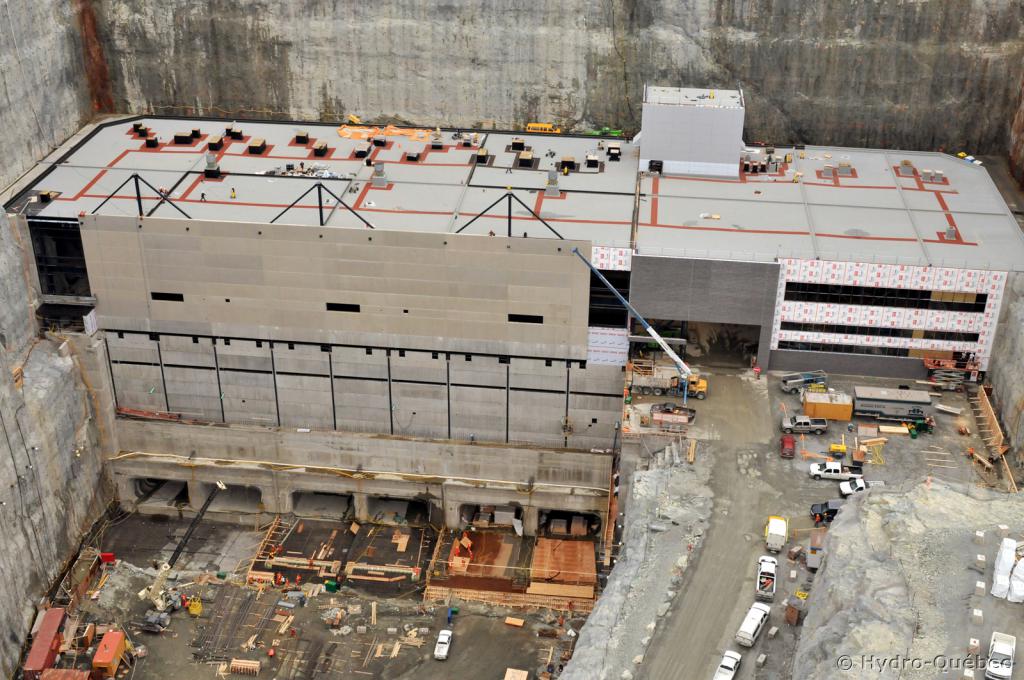

L’extérieur de la centrale durant les travaux :

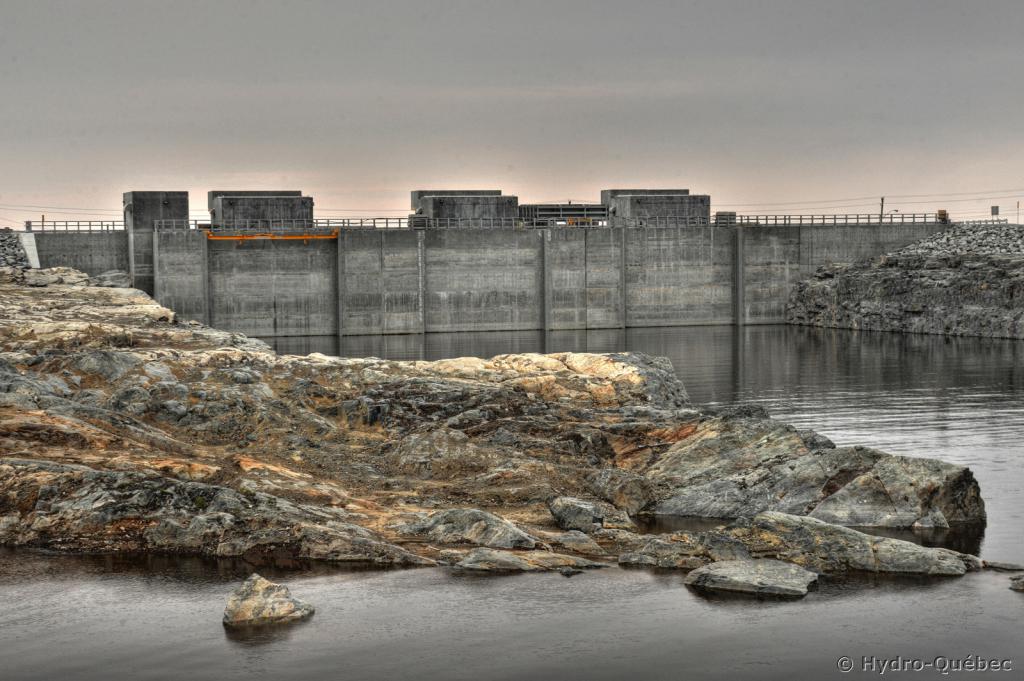

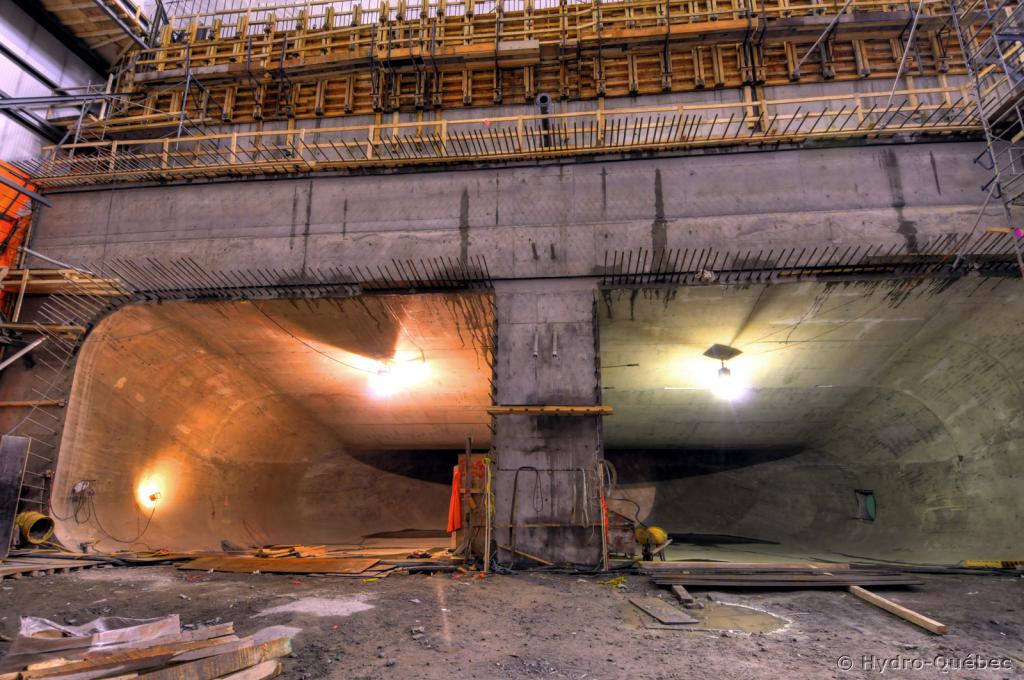

Vu des aspirateurs ou l'eau sortant des turbines s'échappera vers le canal de fuite :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mer 15 Juil 2015 - 15:19    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

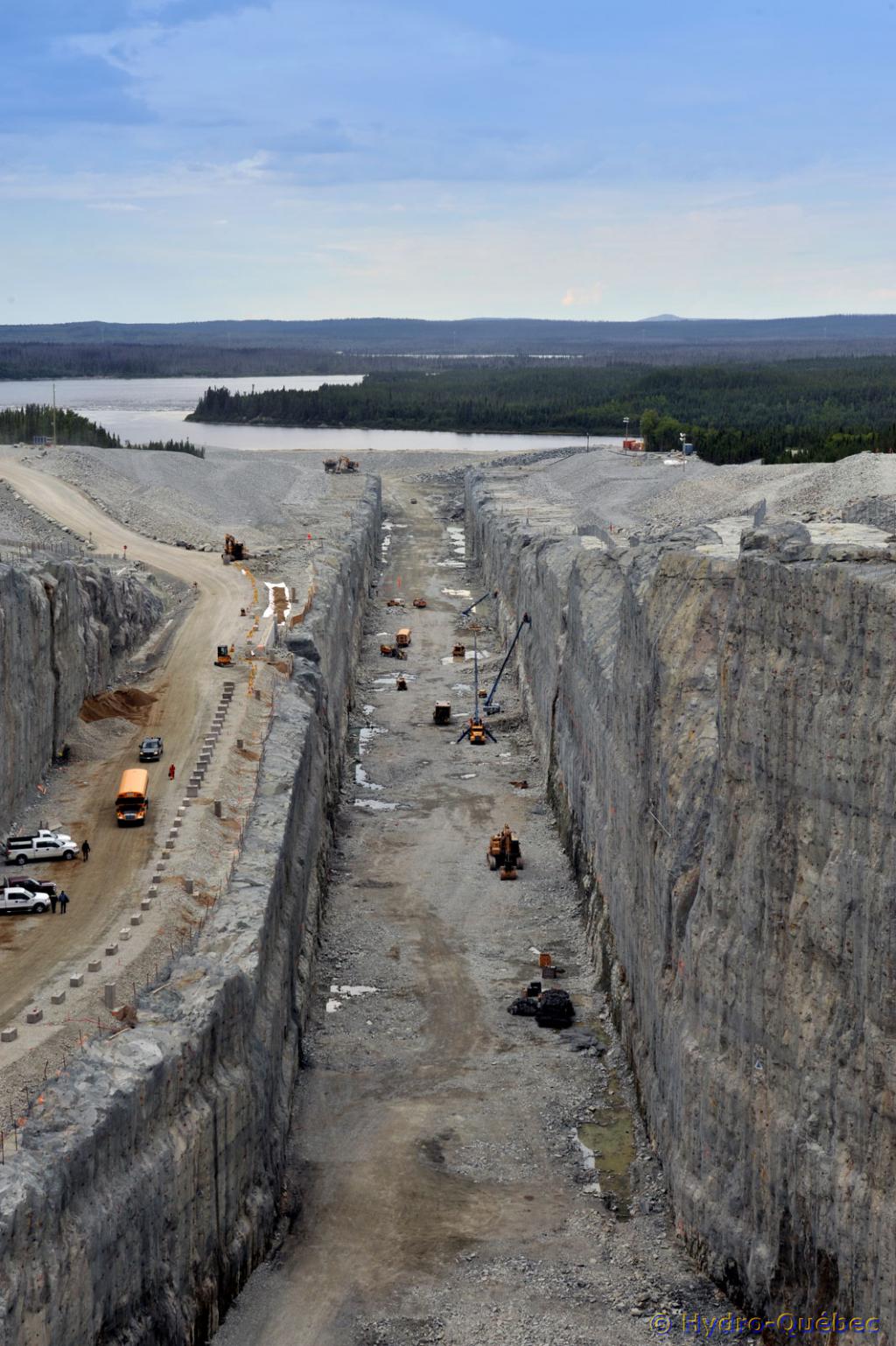

Pendant ce temps l'excavation du canal de fuite en question est terminé :

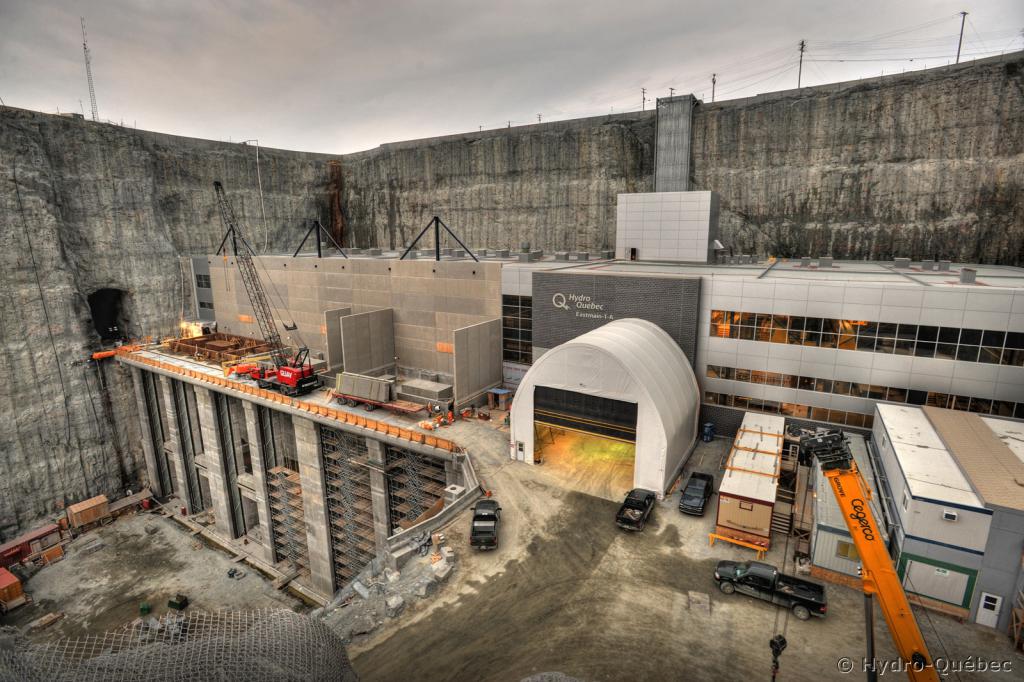

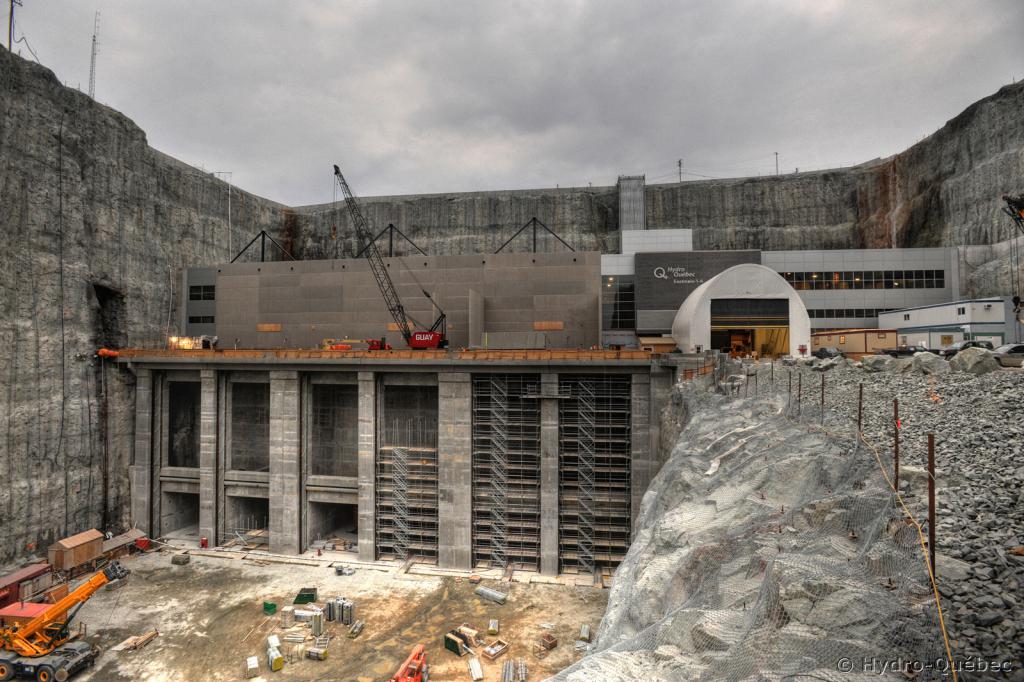

La centrale à la fin des travaux :

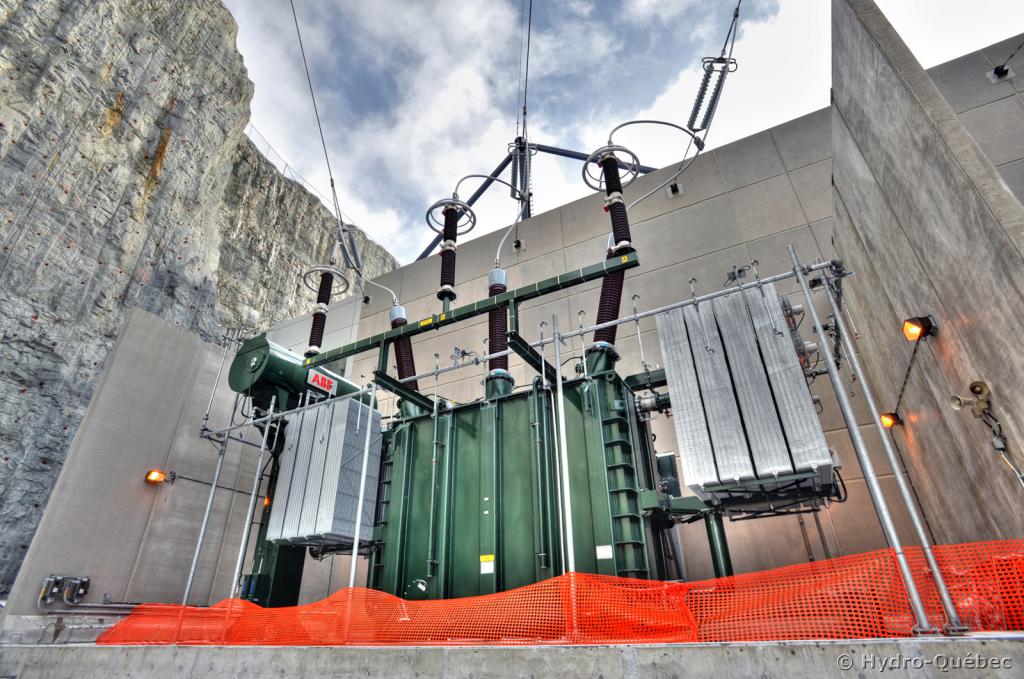

Au niveau de la grue rouge sera installer les 3 transformateurs pour chacune des 3 turbines :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mer 15 Juil 2015 - 15:22    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

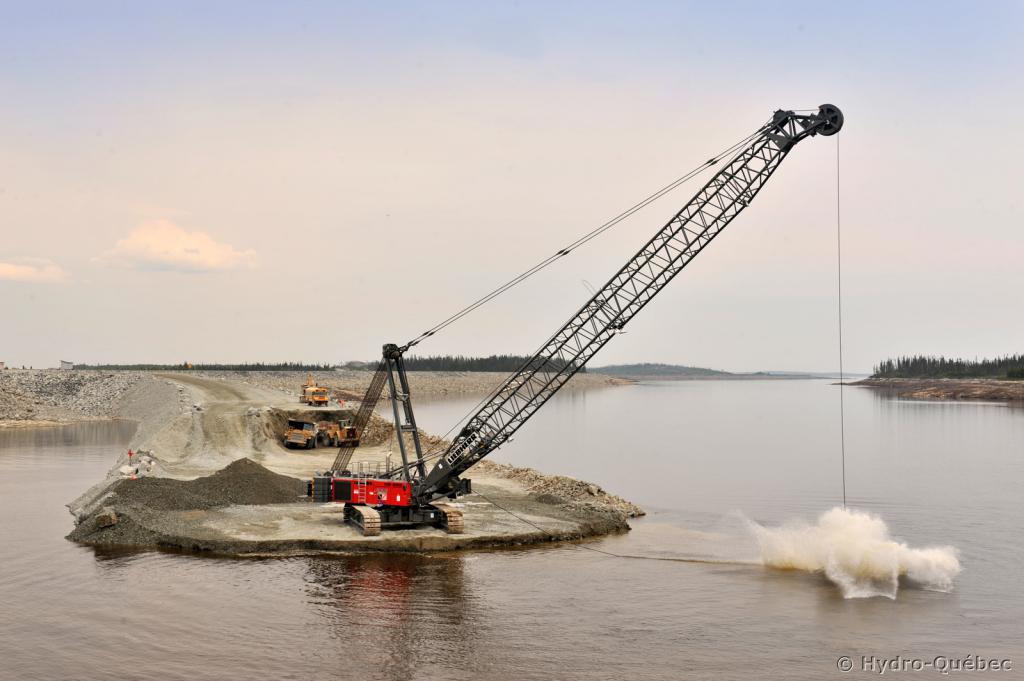

La centrale est désormais finis, pour la mise en eau de l'ensemble, une dragline est utiliser pour le démantèlement de la digue provisoire :





Canal d'amenée mise en eau :

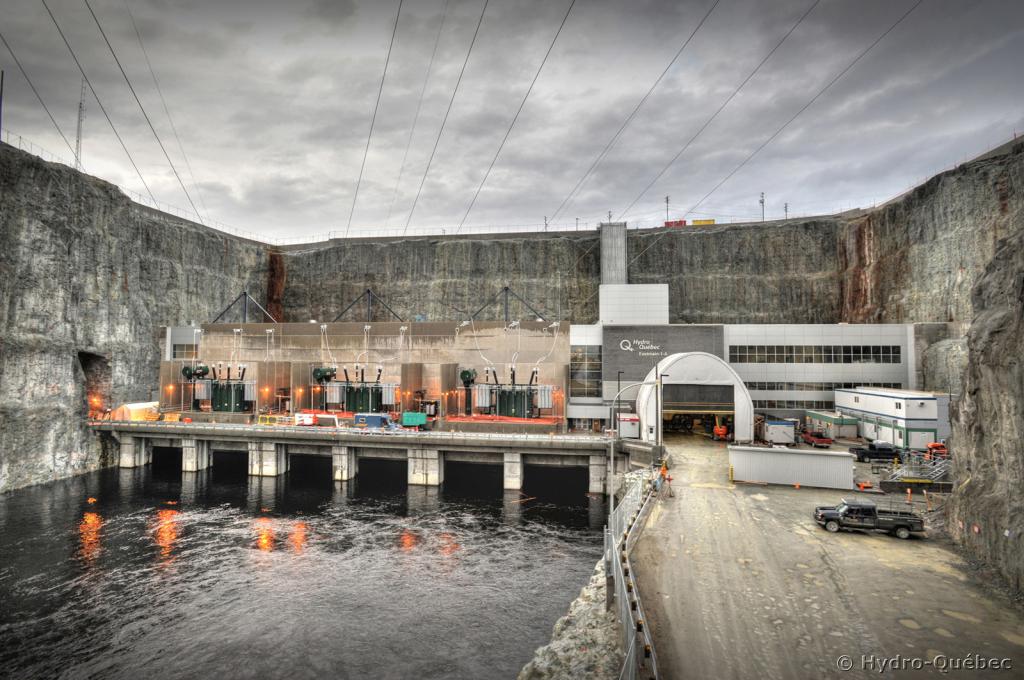

Canal de fuite en eau :








Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mer 15 Juil 2015 - 15:26    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

J'ai oublier de la placer celle ci

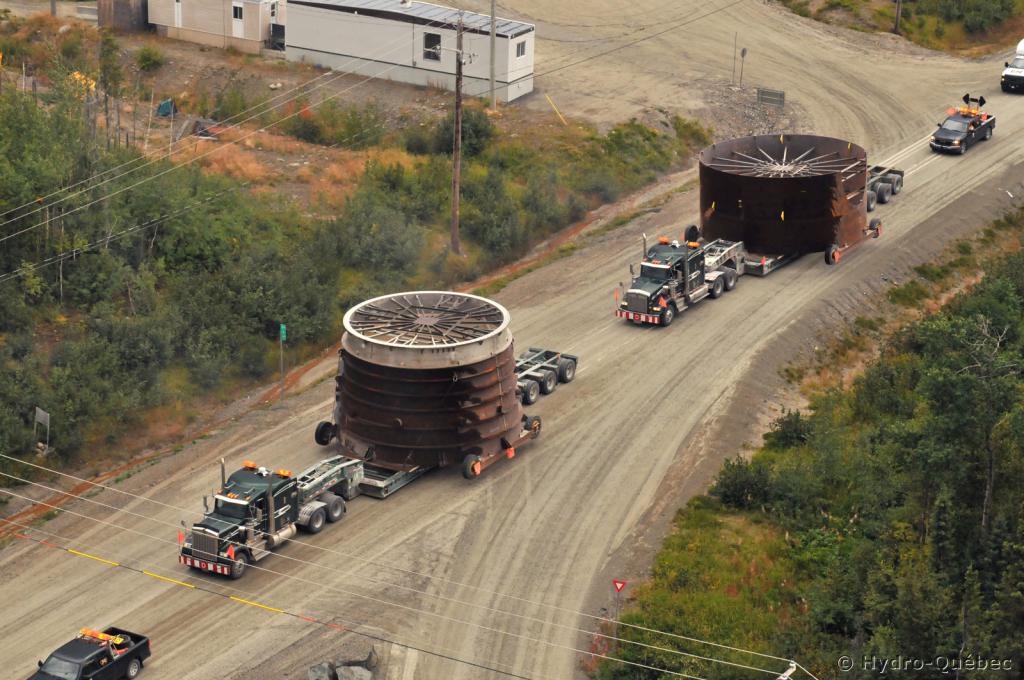

Transport d'un élément de l'aspirateur ( à gauche ) et de bâche spirale ( à droite ) :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mer 15 Juil 2015 - 21:00    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

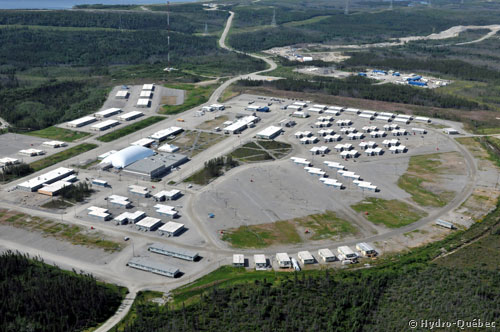

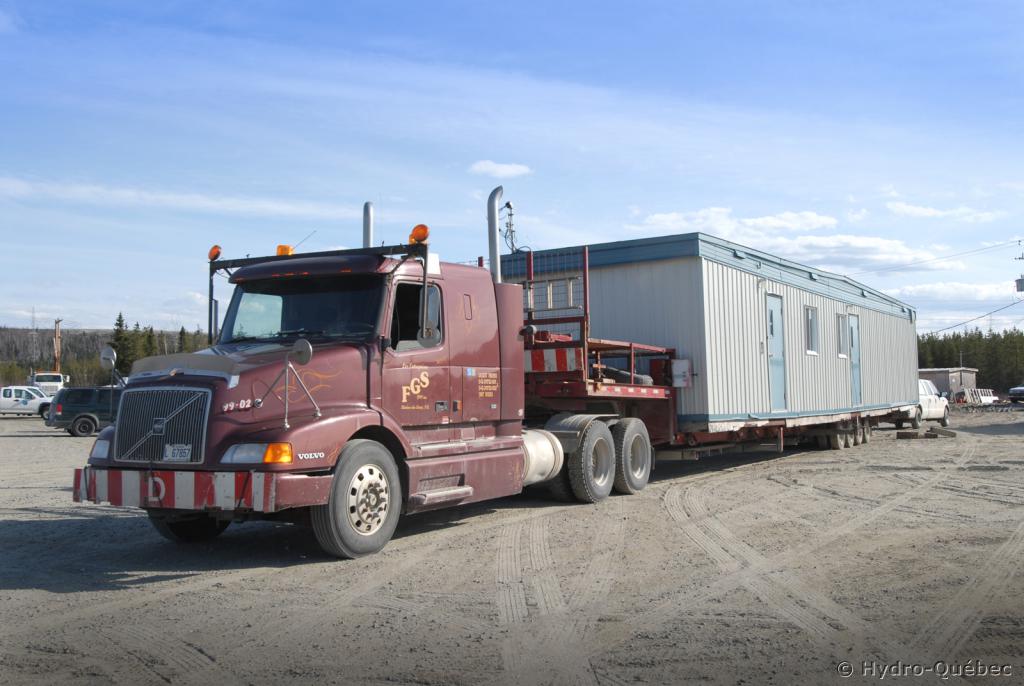

Campement Eastmain ou 1900 travailleurs y sont héberger :

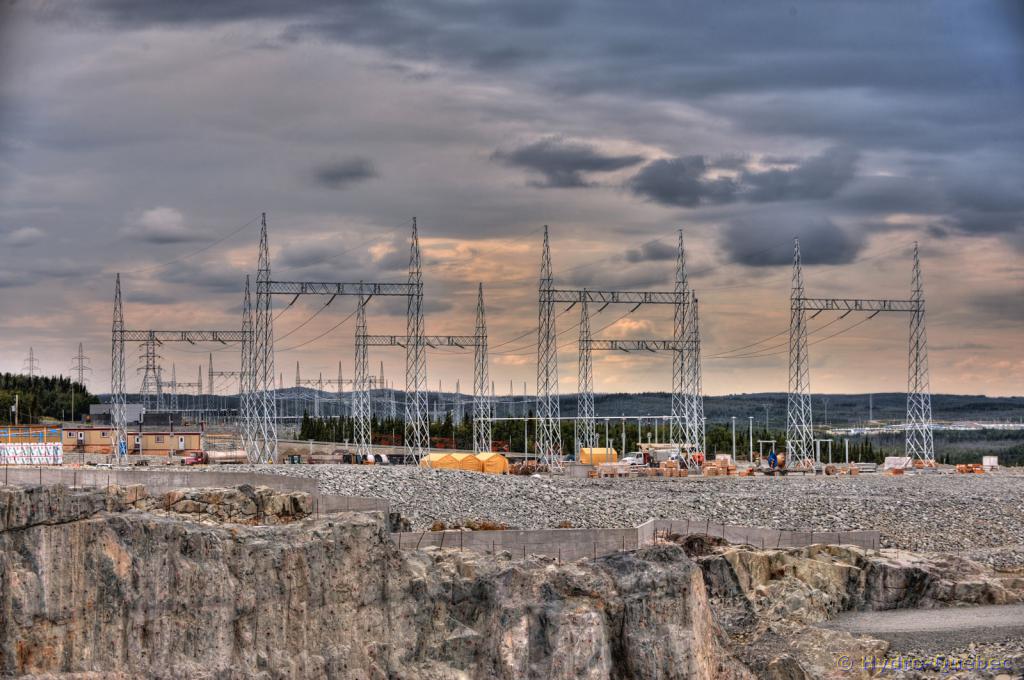

Poste départ a 735Kv :




Revenir en haut
Eurssemouveur


Hors ligne

Inscrit le: 12 Mar 2012
Messages: 146

MessagePosté le: Mer 15 Juil 2015 - 21:06    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

Super sujet...Merci!

Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 893
Localisation: Dax

MessagePosté le: Mer 15 Juil 2015 - 21:08    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

Avec plaisir " Eurssemouveur ".


Voilà pour la centrale Eastmain 1A.


Comme j'ai dis plus haut, c'est un projet d'une telle importante, qui couvre des centaines de Kilomètres que je ne pas réellement connaître l'utiliser exact de tout les ouvrages ...


Malgré ça je vais vous présenter le barrage et l'évacuateur de crues " Rupert ".


En cherchant longtemps ...   J'ai pu comprendre que la rivière Rupert à était en partie dévié vers le réservoir Opinaca.

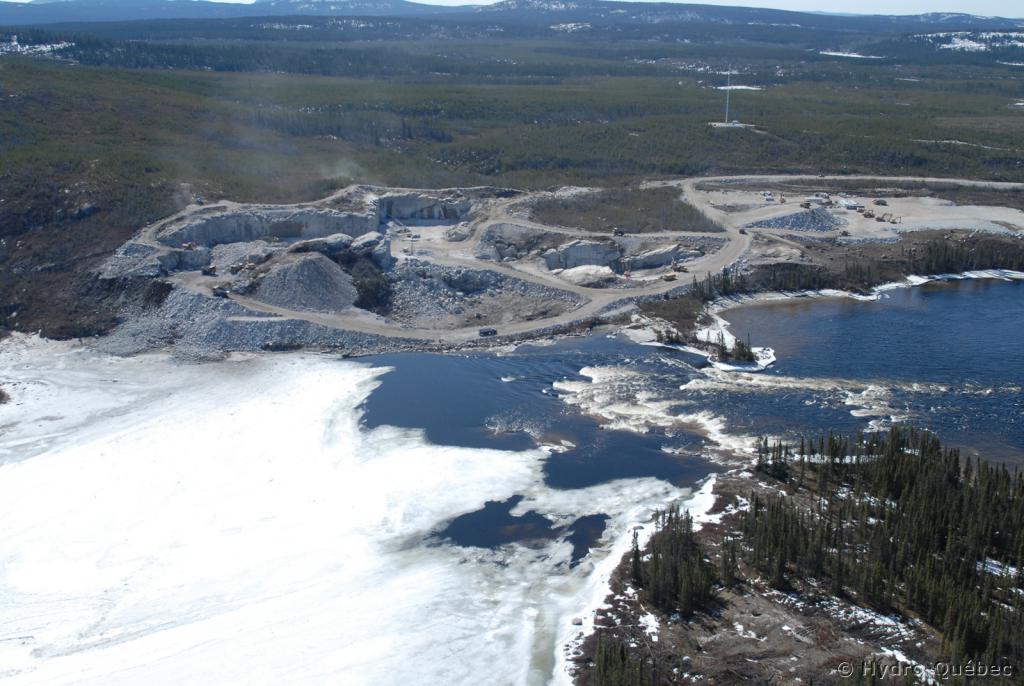

L'emplacement de l'ouvrage au bord de la rivière Rupert :
