Bonjour à tous, j"ouvre ici un nouveau sujet qui parlera toujours des chantiers hydroélectrique Québécois, croyez moi y en a encore à faire


D'autres centrale risque de s'ajouter au fur et a mesure.


Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 902
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 20:01    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

Plantons déjà le décor.


La centrale Eastmain 1 et 1A ce trouve dans la municipalité de la Baie-James, à plus de 1230Km de Montréal.


Ces deux centrales font partie d'un vaste plan de construction d'installation hydroélectrique débuter en 1975.




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 902
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 20:17    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

La première centrale " Eastmain 1 " à était construite entre 2002 et 2007. ( Je ne vais pas la traité dans mon sujet par manque d'informations et de photos ).


La centrale " Eastmain 1A " ce trouve juste à côté de la première, construite entre 2007 et 2012.

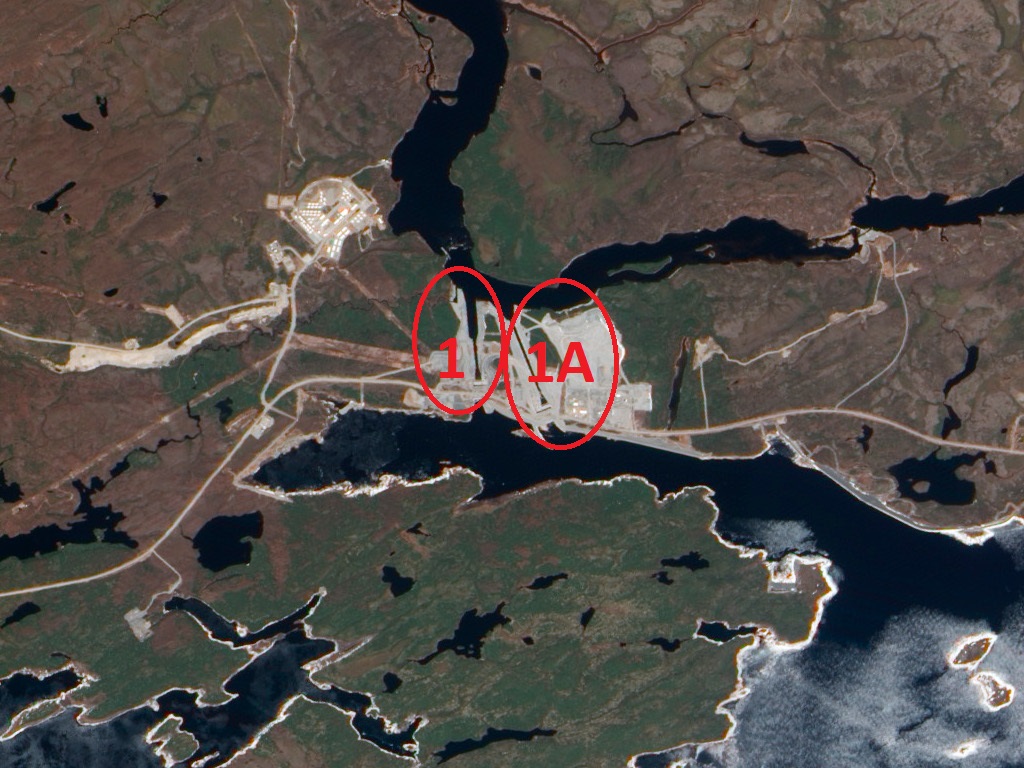

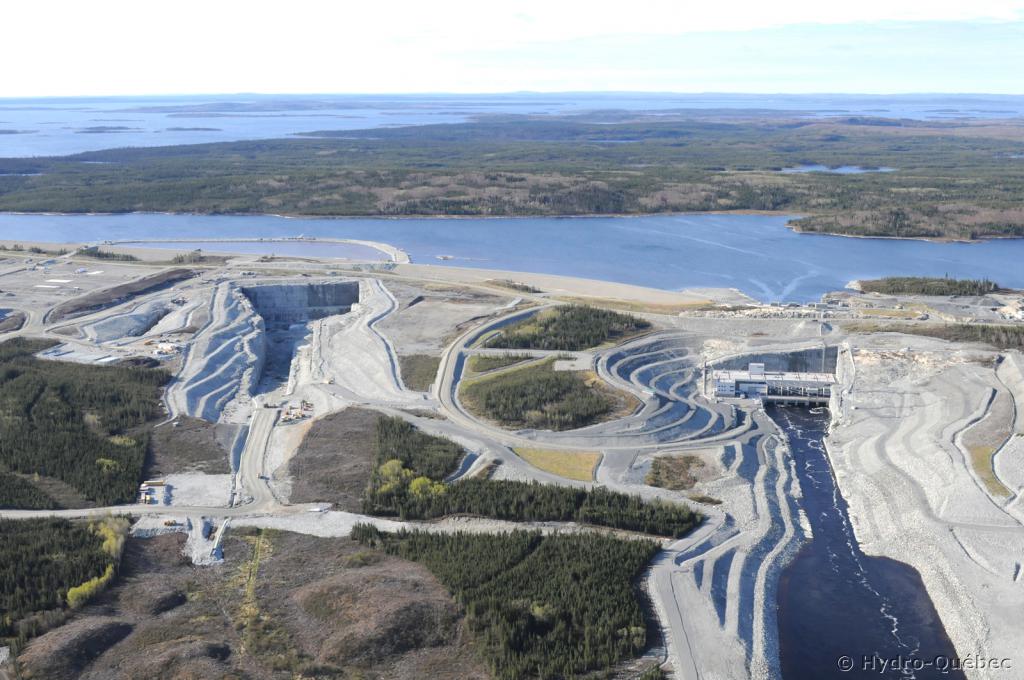

Eastmain 1 à gauche, 1A à droite :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 902
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 20:23    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

Le chantier Eastmain 1A à gauche, la centrale Eastmain 1 en service, à droite :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 902
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 20:27    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

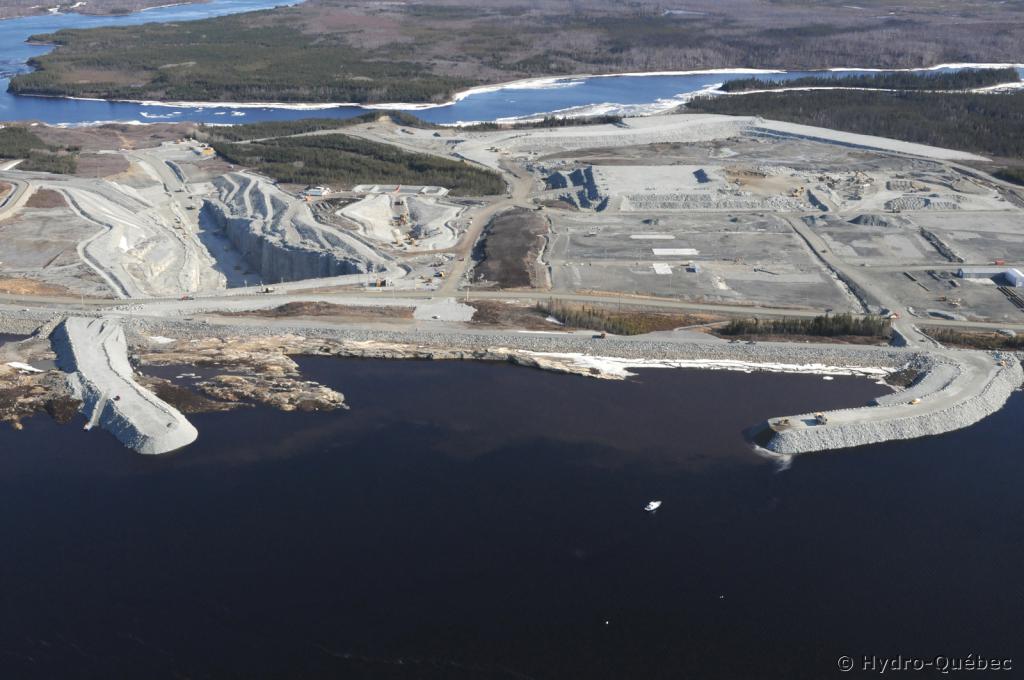

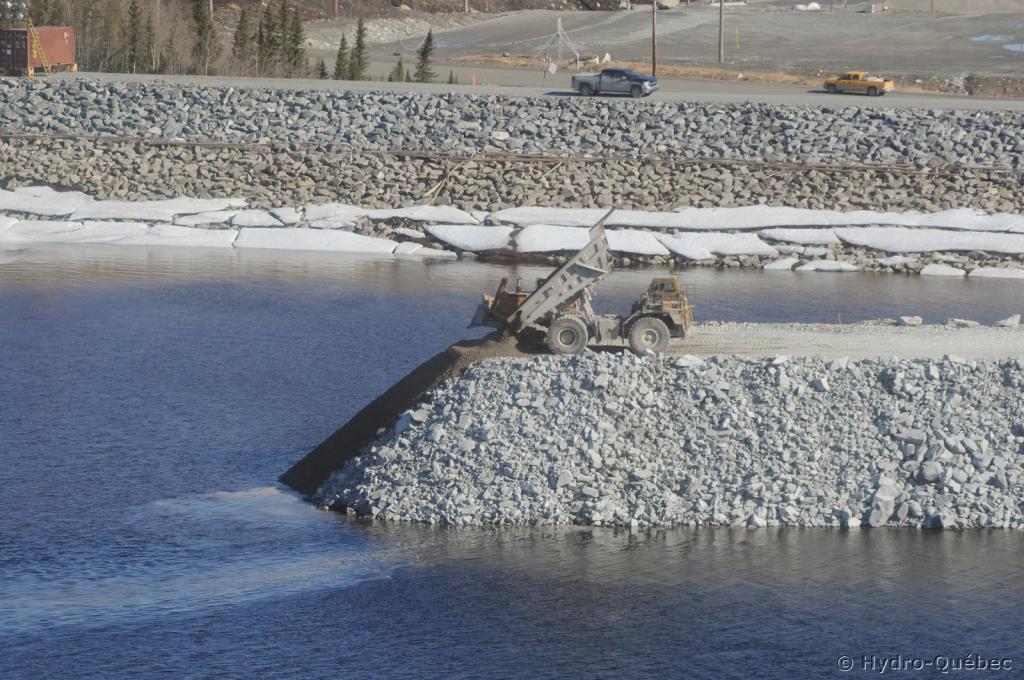

Construction d'une digue en amont de la futur centrale :










Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 902
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 20:29    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

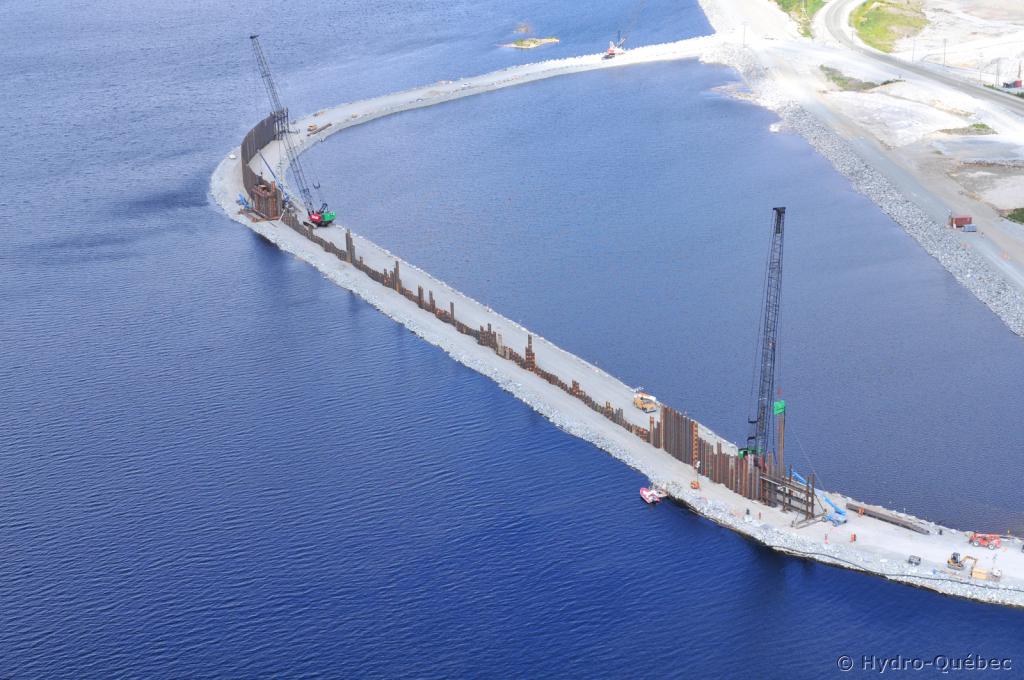

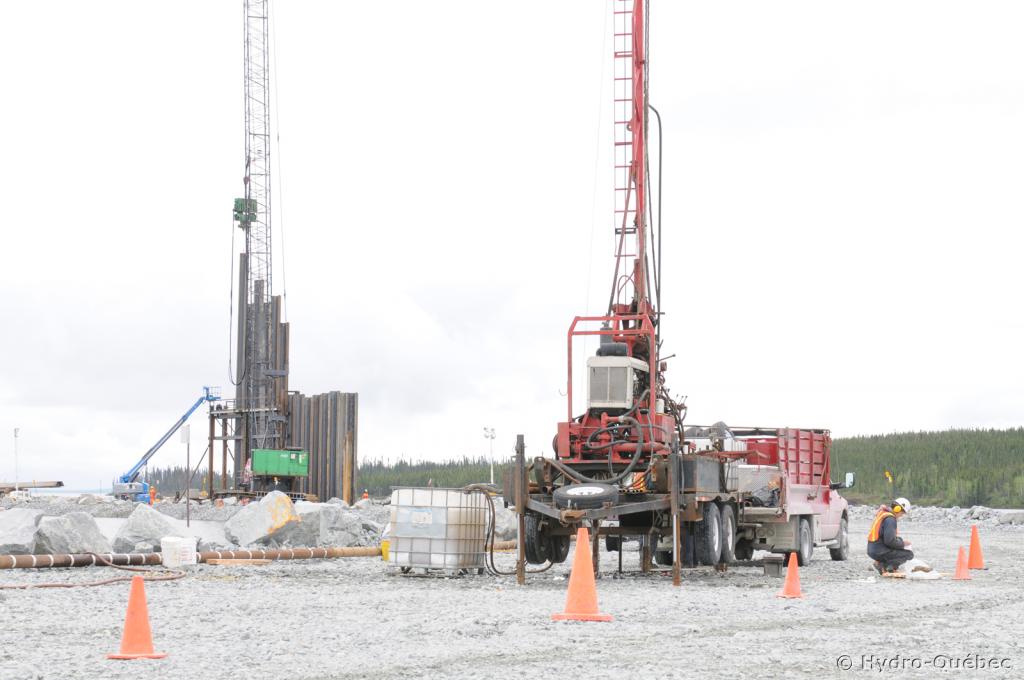

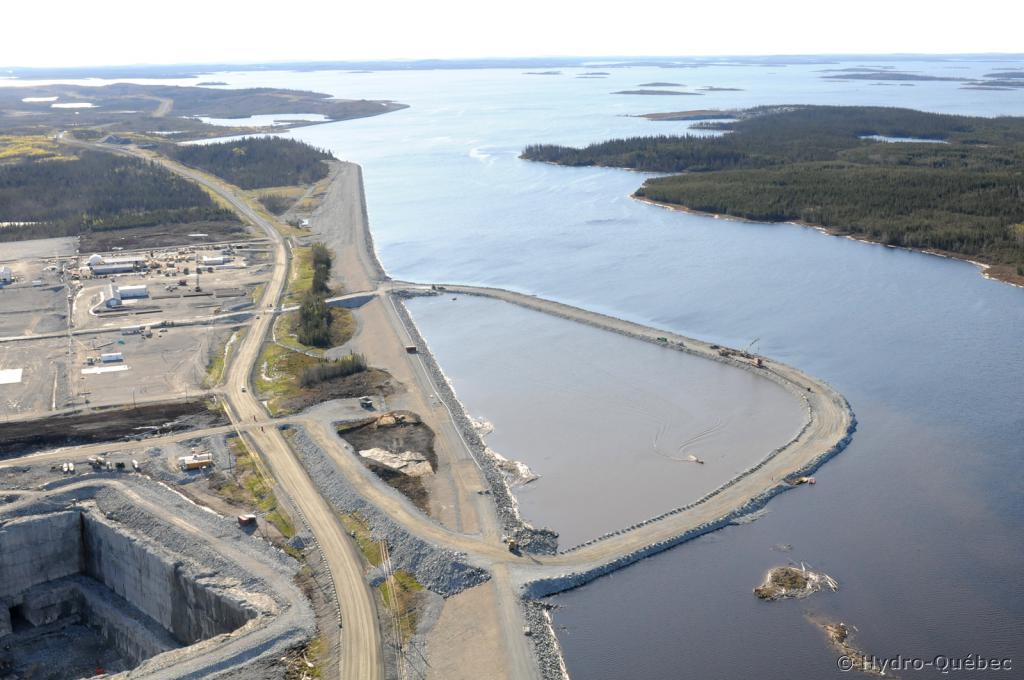

Une fois la digue en matériaux terminer, des palplanches sont installer sur toute ça longueur pour étanchéifier le bassin :







Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 902
Localisation: Dax

MessagePosté le: Mar 14 Juil 2015 - 20:35    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

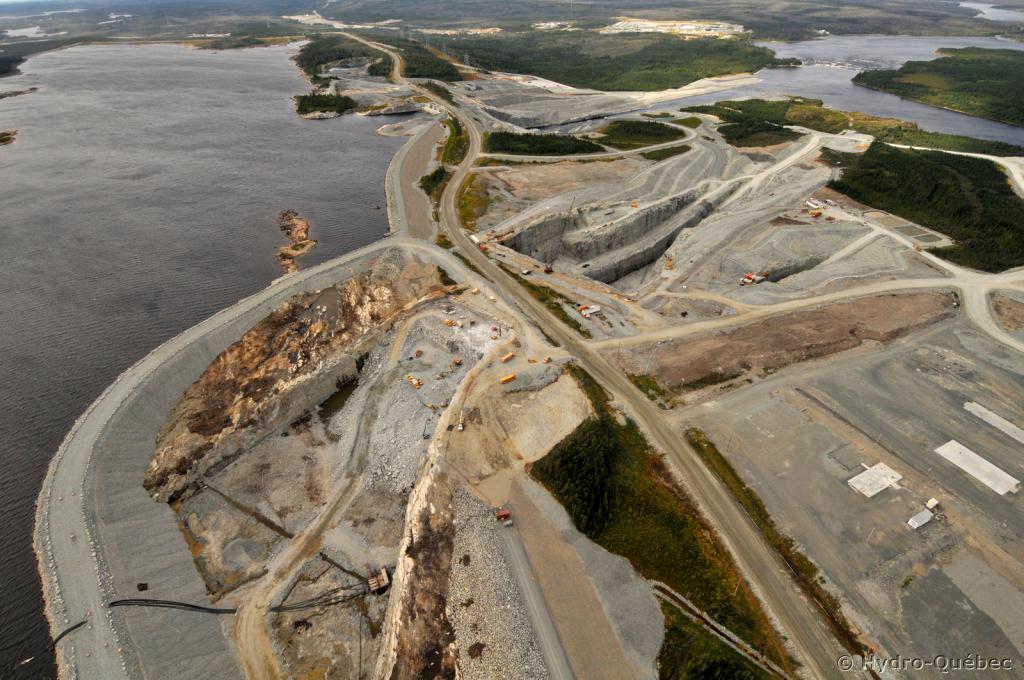

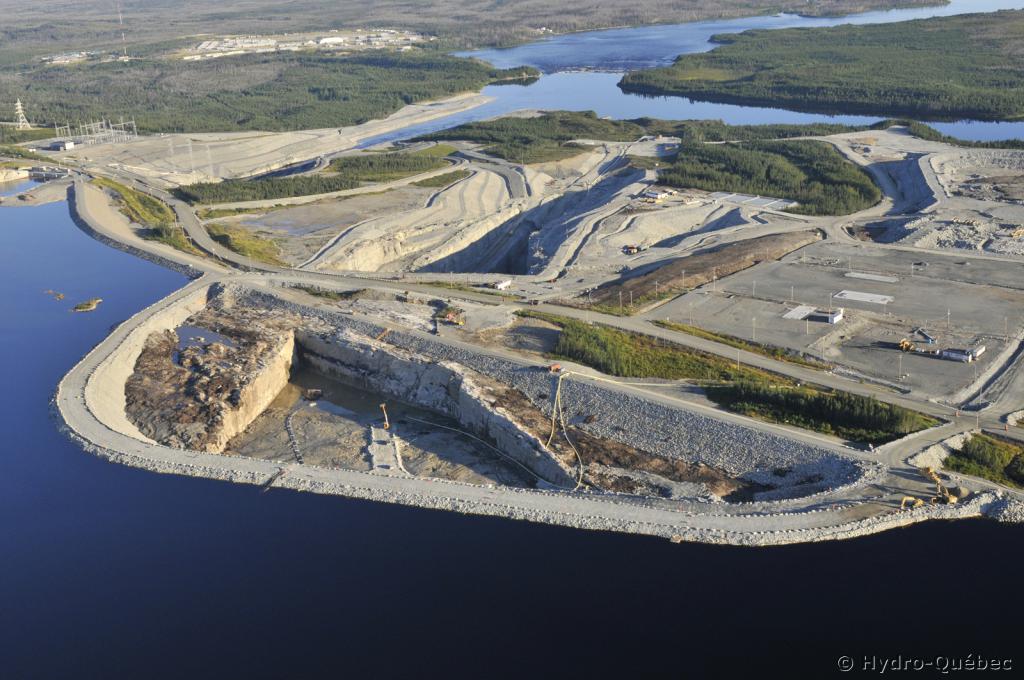

Une fois les palplanche terminer, le bassin est assécher.


Une fois assécher, les travaux sur le canal d'amenée et le portail peuvent commencer :







Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 902
Localisation: Dax

MessagePosté le: Mer 15 Juil 2015 - 10:04    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

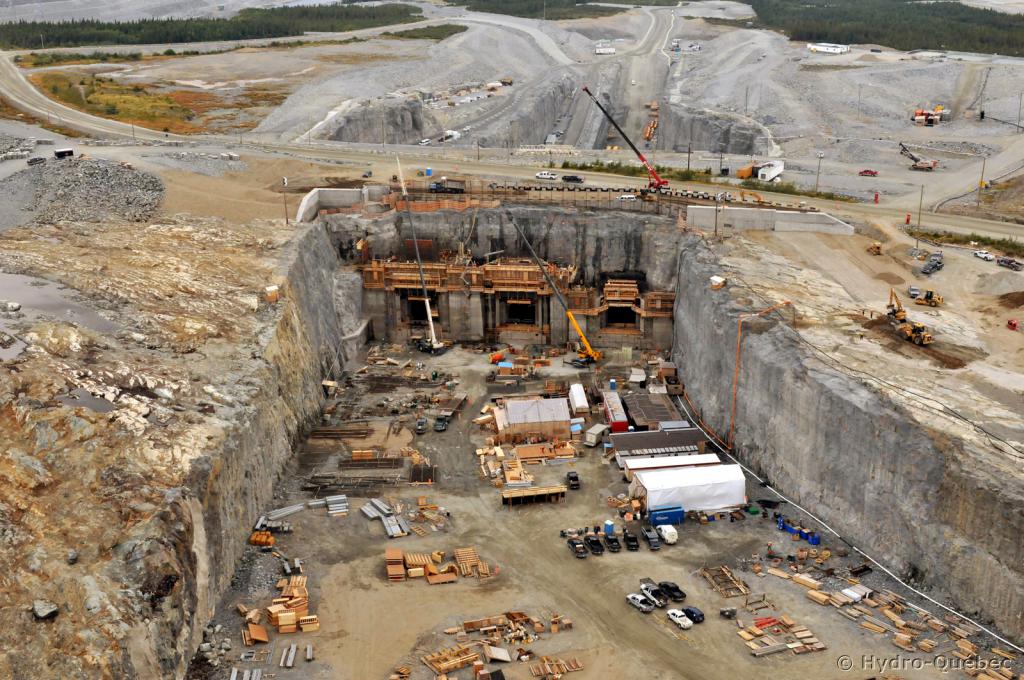

Une fois l'excavation du canal d'amenée terminer :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 902
Localisation: Dax

MessagePosté le: Mer 15 Juil 2015 - 10:08    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

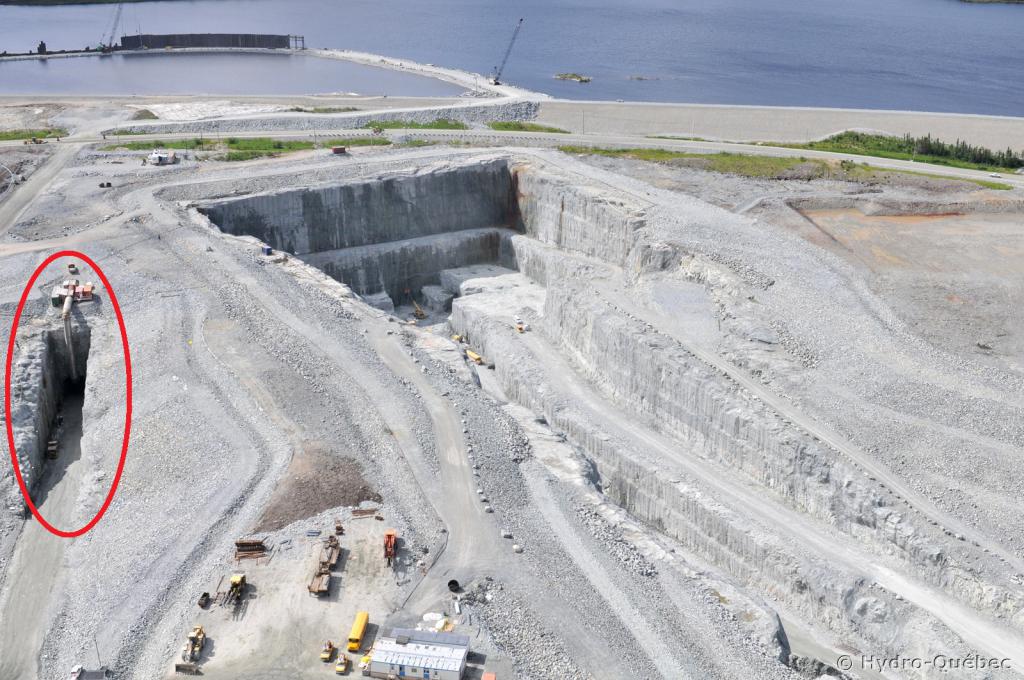

Avant même la fin de l'excavation du canal d'amenée, l'excavation souterraine du répartiteur et des conduites forcée avait déjà commencer, pour ça un tunnel d'accès temporaire à du être creuser.


On voit l'entrée du tunnel ici :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 902
Localisation: Dax

MessagePosté le: Mer 15 Juil 2015 - 10:14    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

Vu la distance assez faible entre le canal d'amenée et la centrale, les conduites forcée sont très pentu et la centrale creuser à une profondeur de 63m dans le roc.

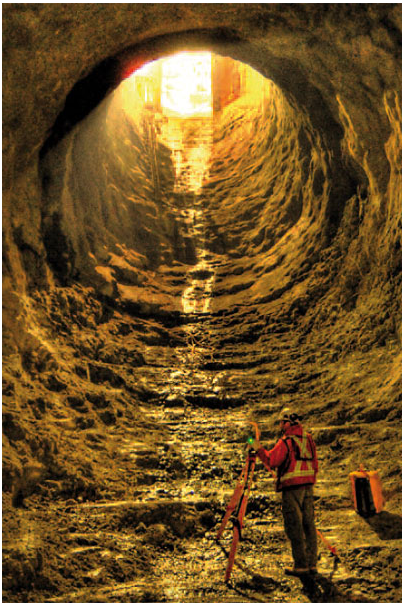

Intérieur d'un tunnel de conduite forcée :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 902
Localisation: Dax

MessagePosté le: Mer 15 Juil 2015 - 10:18    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

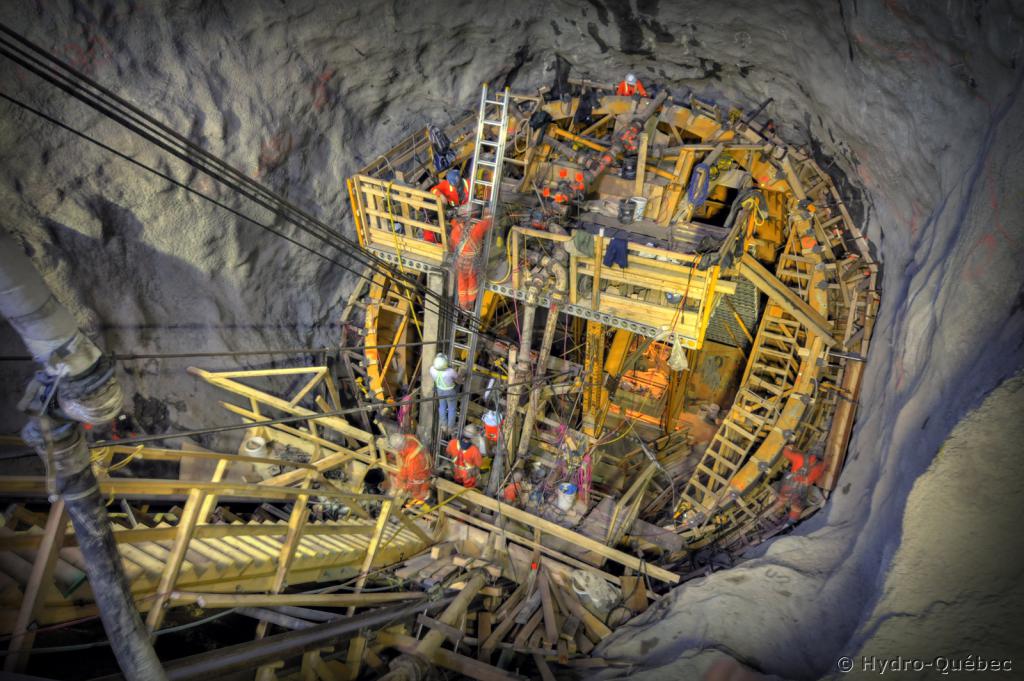

On peut voir ici les travaux de coffrages et ferraillages d'une des conduites forcée dans ça zone incliné :




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 902
Localisation: Dax

MessagePosté le: Mer 15 Juil 2015 - 10:31    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

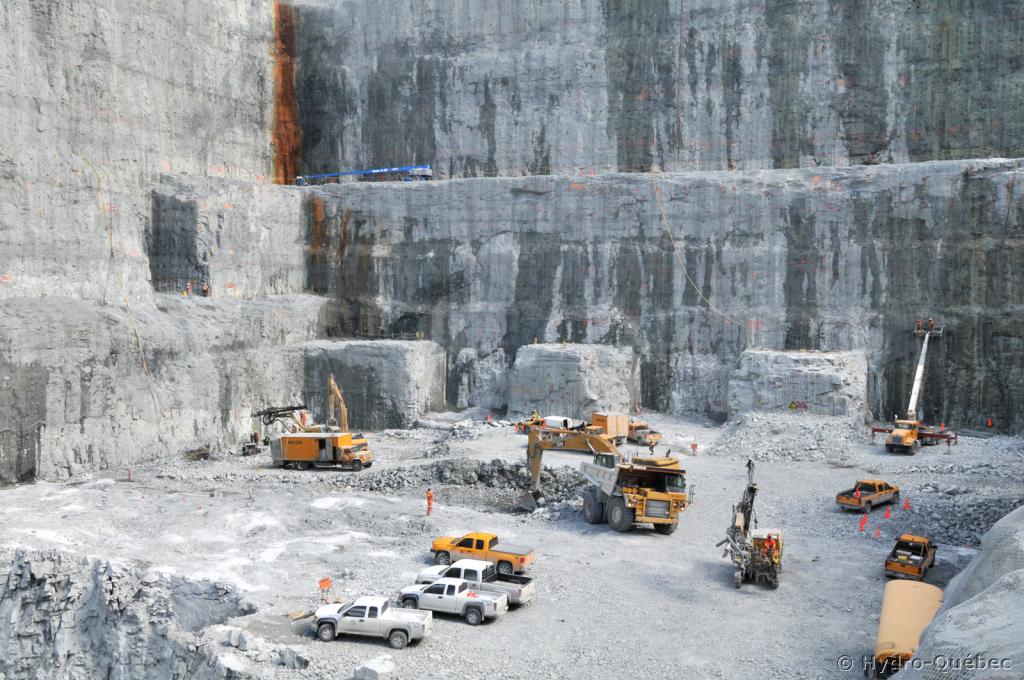

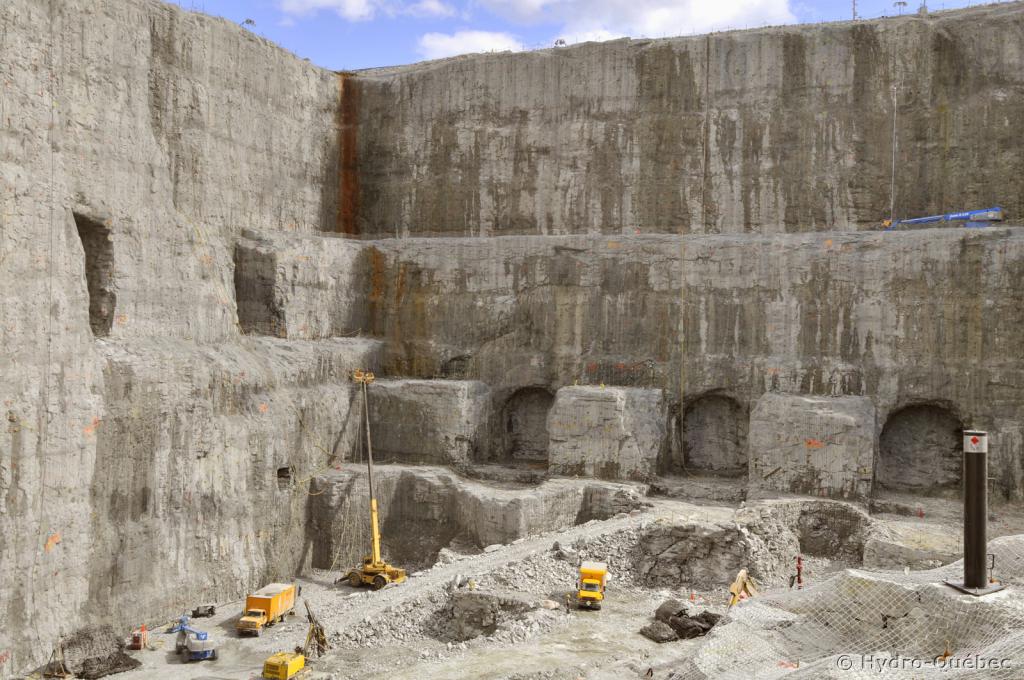

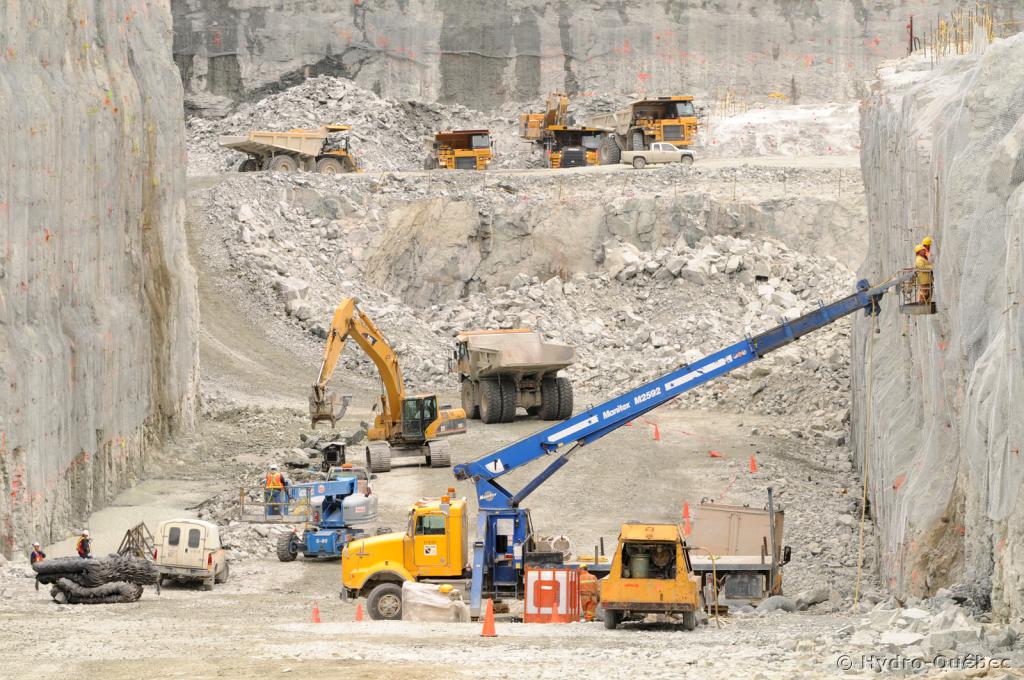

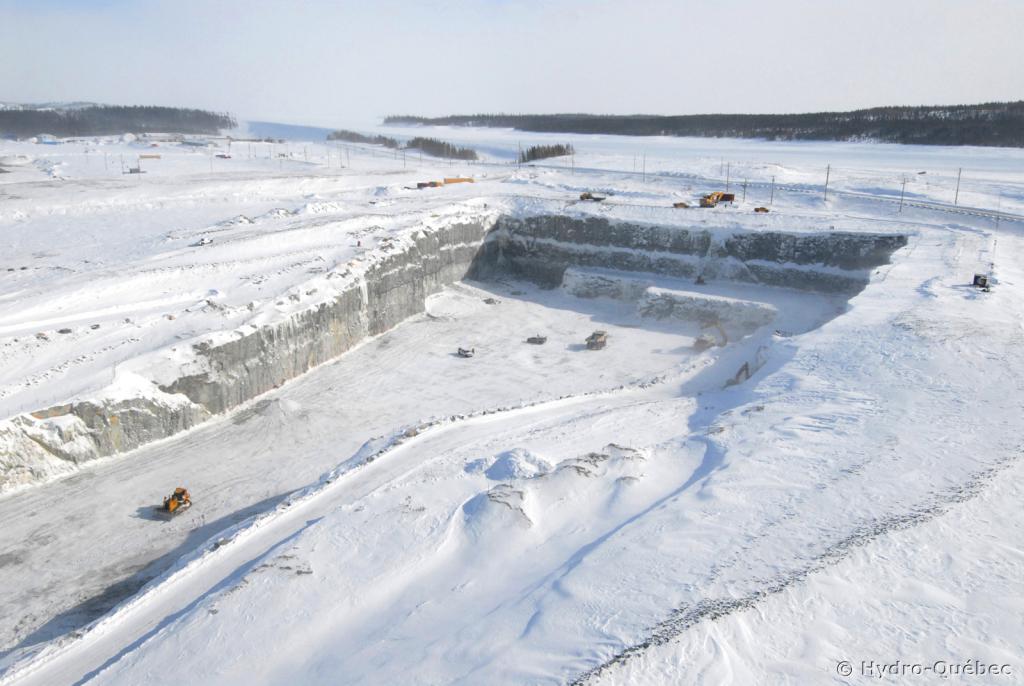

Début de l'excavation de la centrale :










Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 902
Localisation: Dax

MessagePosté le: Mer 15 Juil 2015 - 10:43    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

L'excavation en chiffres :


Excavation du mort terrain : 1 500 000 M3
Excavation du roc à ciel ouvert ( centrale ) : 2 000 000 M3
Béton utiliser : 90 000 M3




Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 902
Localisation: Dax

MessagePosté le: Mer 15 Juil 2015 - 10:48    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

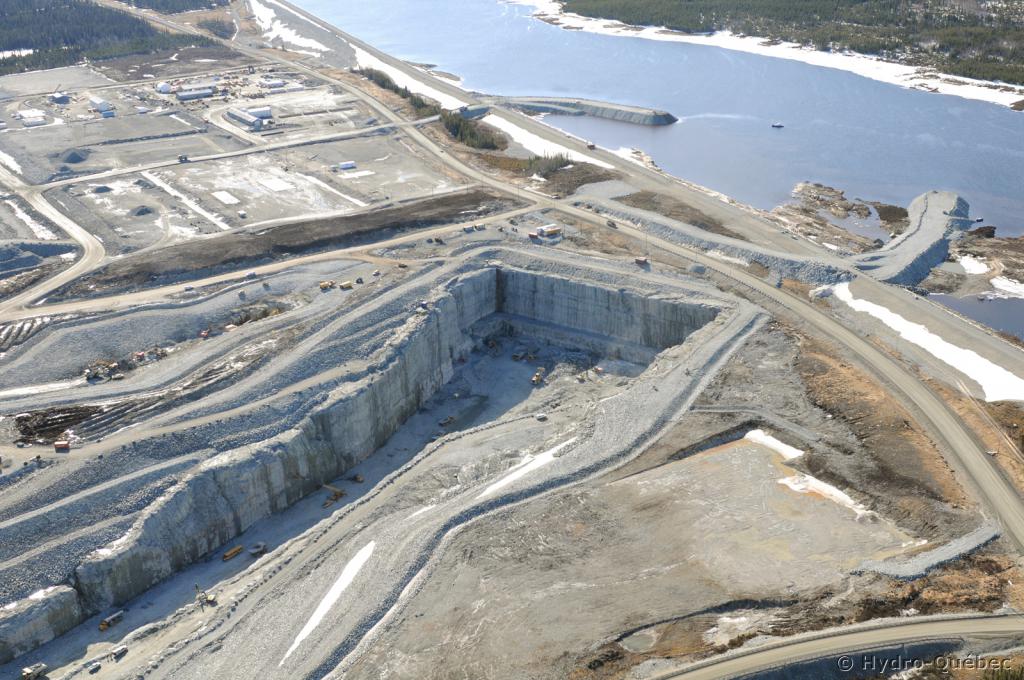

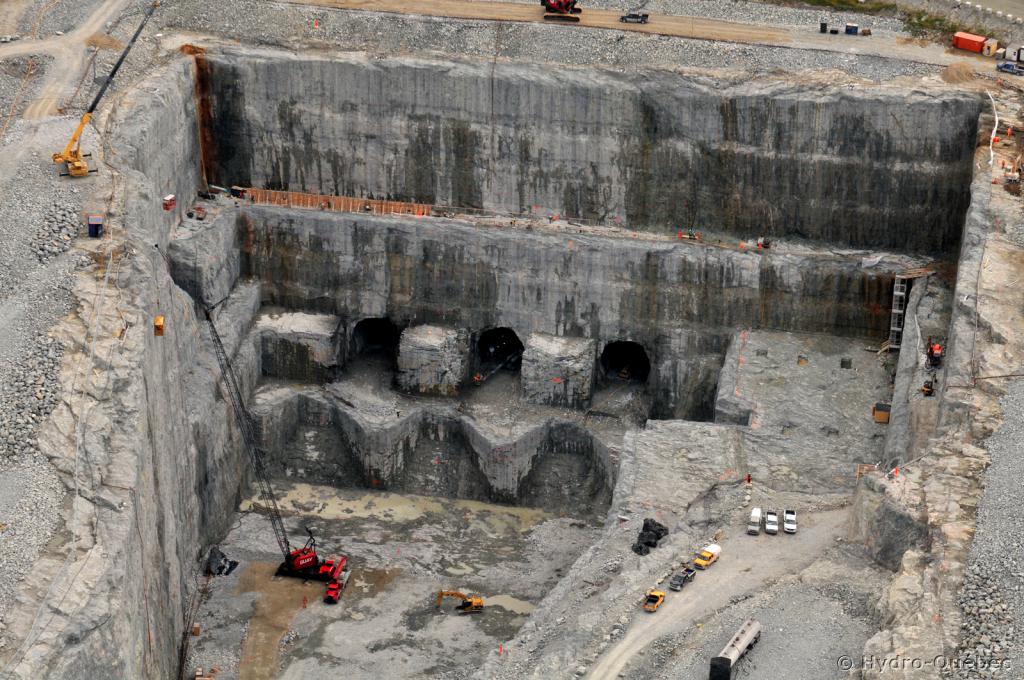

L'excavation de la centrale terminer :

La banquette inférieur est le canal de fuite, on voit les 3 coupes en biais dans le roc, c'est la ou prendrons place les aspirateurs.






Revenir en haut
Mtl-40


Hors ligne

Inscrit le: 05 Juin 2014
Messages: 902
Localisation: Dax

MessagePosté le: Mer 15 Juil 2015 - 12:36    Sujet du message: Centrale Hydroélectrique Eastmain, Sarcelle ... Répondre en citant

Petite parenthèse sur le projet global, toute ces centrales, barrages, digues ... fait partie d'un seul et même projet, démarrer y à plus de 25 ans maintenant.


Sur la carte on peut voir : Eastmain 1 / 1A, Sarcelle, évacuateur de crues Rupert, je vais traiter ces 3 sujets la déjà.


LG-1, LG-2, LG-3, LG-4 et Laforge-1 sont aussi des centrales hydroélectriques. Je les avait d'ailleurs présenter dans le sujet " Les grands chantiers Québécois ".


Le trait rouge sur la carte représente 10Km, c'est pour donner une idée de l'échelle.


J'ai donc beaucoup de mal à situer tout les projets, sans parler des centaines de digues un peut partout dans le secteur.
