MessagePosté le: Mer 10 Juin 2015 - 19:34    Sujet du message: Carrière Loegel Rothbach [67/Bas-Rhin] Répondre en citant

PublicitéSupprimer les publicités ?

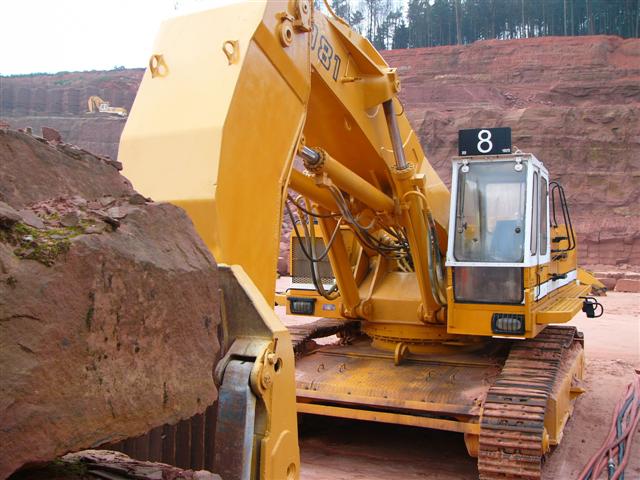

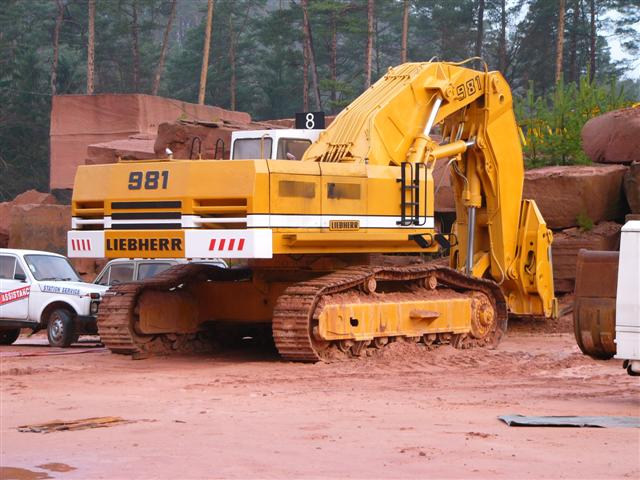

Avant de passé a quelques pièces détachées , voici la machine qui à pas mal rendu célèbre cette carrière, Une Liebherr 981 butte équipée fourche parfaitement retapé (Photo de 2005). Vendu il y a pas très longtemps.

Source photo : Forum Baumforum24.






Dernière édition par jimmy25700 le Sam 9 Avr 2016 - 20:52; édité 8 fois
Revenir en haut
Skype
jimmy25700


Hors ligne

Inscrit le: 15 Juin 2012
Messages: 4 149
Localisation: Franche-comté 25

MessagePosté le: Mer 10 Juin 2015 - 19:36    Sujet du message: Carrière Loegel Rothbach [67/Bas-Rhin] Répondre en citant

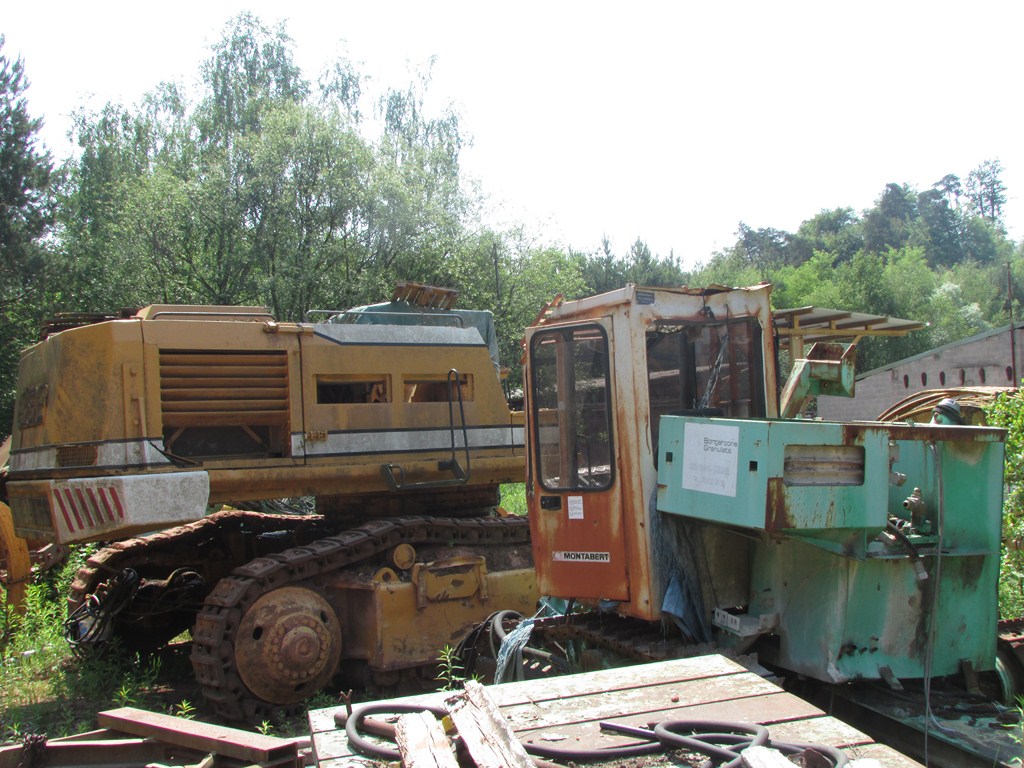

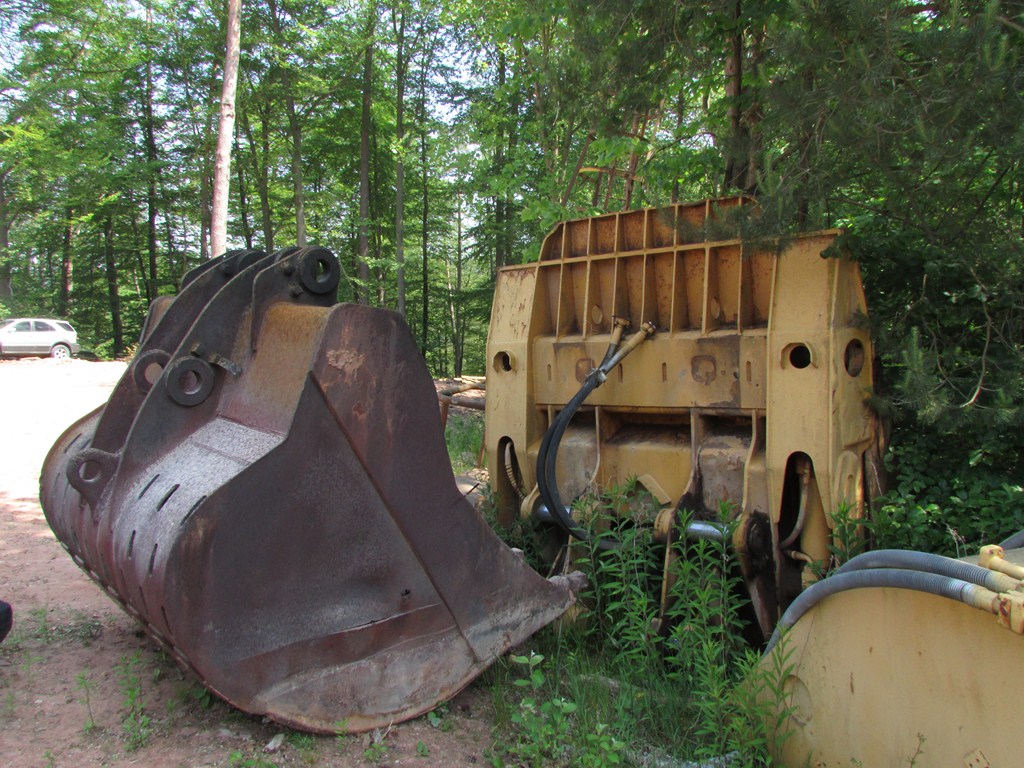

Pour finir ces photos prise à la Journée porte ouverte de Dimanche dernier, quelques machines et pièces détachés





Revenir en haut
Skype
jimmy25700


Hors ligne

Inscrit le: 15 Juin 2012
Messages: 4 149
Localisation: Franche-comté 25

MessagePosté le: Mer 10 Juin 2015 - 19:37    Sujet du message: Carrière Loegel Rothbach [67/Bas-Rhin] Répondre en citant



Et voilà, fin de mes photo de la J.P.O . Rendez vous cette été pour un nouveau reportage photo (et vidéos). Okay


Dernière édition par jimmy25700 le Sam 26 Sep 2015 - 22:23; édité 1 fois
Revenir en haut
Skype
EXCAVATORXTREM
Administrateur

En ligne

Inscrit le: 11 Mar 2012
Messages: 11 818
Localisation: Aquitaine

MessagePosté le: Sam 13 Juin 2015 - 22:57    Sujet du message: Carrière Loegel Rothbach [67/Bas-Rhin] Répondre en citant

Extra ce reportage !!! Okay

Merci "jimmy" de partager ... et de nous expliquer le concept ...

Assez exceptionnel la méthode d'exploitation en France

Exca

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
jimmy25700


Hors ligne

Inscrit le: 15 Juin 2012
Messages: 4 149
Localisation: Franche-comté 25

MessagePosté le: Sam 20 Juin 2015 - 22:55    Sujet du message: Carrière Loegel Rothbach [67/Bas-Rhin] Répondre en citant

Un morceau d'article fort intéressent qui explique vachement bien la carrière et le système d’exploitation très technique.

La carrière Loegel, à Rothbach

Francine Loegel, gérante de la société Carrière de Rothbach, raconte l’histoire de la société. En 1964, Charles Loegel est destiné à reprendre la boulangerie familiale. Il est cependant plus enclin à refaire le dallage de l’étable (le lait était indispensable pour la boulangerie) et aussi les dallages de dépendances chez des voisins à partir de dalles de grès qu’il taille lui-même dans les blocs qui affleurent naturellement dans la forêt de Lichtenberg. Il décide alors de reprendre une carrière exploitée il y a plus de cent ans par les tailleurs de pierre locaux pour les besoins de la construction et pour la fabrication de meules destinées à l’industrie, aux cristalleries, aux boucheries, etc.

La société Carrière de Rothbach est créée en 1975 et est dirigée par les cinq enfants Loegel. Elle compte aujourd’hui 24 personnes dont 9 membres de la famille.

Le front de 250 m de large et de 50 m de hauteur ne permet d’exploiter que les 6 m inférieurs de bonne pierre de trois qualités différentes.

Il convient donc d’éliminer 45 m de découverte non valorisable (forage avec marteau perforateur pneumatique sur wagon-drill et minage au nitrate-fuel). Les stériles sont stockés sur place et vendus en partie pour du remblai. Une partie est valorisée dans un concasseur en cage d’écureuil de fabrication maison, qui, par autoconcassage, produit un 0/80.

Les 6 m de bonne pierre sont forés et tirés au cordeau détonnant avec un bourrage à l’eau.

Mais la déviation des trous verticaux lors du minage dans un grès hétérogène aux différentes duretés, possédant des galets et étant très abrasif, entraîne une perte importante de bonne pierre (jusqu’à 70 %).

Passionné par la mécanique et la recherche, Charles Loegel abandonne la découpe in situ par cordeau et met au point un système de découpe par jet d’eau à très haute pression, à 1 200 bars, dont les premiers essais débutent en 1979 et le premier brevet est déposé en 1983 (brevet Loegel-jet). Le jet d’eau délave le liant et libère les grains de quartz.

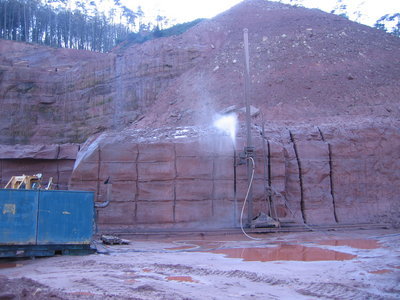

Le Loegel-jet se compose d’un bras vertical équipé d’une lance rigide avec, en extrémité, un flexible long de 70 cm muni d’une tête à 3 buses d’abord, 6 ensuite, le tout monté sur un chariot coulissant sur rails (24 m de déplacement latéral) avec cabine, citerne à eau filtrée, pompe à trois pistons, et moteur diesel de 350 ch.

Le battement de la lance (identique à celui d’un tuyau d’arrosage en beaucoup plus rapide), permet une bonne élimination des fines de coupe et crée à chaque balayage une saignée de 8 à 10 cm de largeur, 2 à 2,5 cm de profondeur, soient 120 à 150 balayages pour atteindre les 3 m de profondeur maximum. La consommation d’eau est de 110 l/mn soit 7 m3/h. Les dimensions des saignées ne génèrent plus que 10 % de perte de matériau.

La découpe se fait jusqu’à 10 m de hauteur par passes successives (8 m²/h en horizontal et 4 m²/h en vertical) délimitant ainsi des blocs de 2,70 m de large, de 1 à 1,5 m de haut et de 2,70 m de profondeur.

Le mode opératoire pour faire tomber les blocs est simple. Dans des trous verticaux forés au-dessus des blocs prédécoupés, une tête à 2 buses à haute pression crée des amorces de rupture. Des cales horizontales sont placées dans la saignée inférieure et en faisant levier avec les dents d’une pelle dans la saignée horizontale inférieure, le bloc inférieur se détache et les autres blocs se détachent en cascade.

Les chargeuses munies de fourches sortent les blocs et les amènent aux ateliers de sciage.

Le mode d’exploitation à ciel ouvert par Loegel-jet, grand consommateur d’eau (impossible en hiver dès qu’il gèle) pose des problèmes de gestion de la découverte qui encombre le carreau de la carrière, et a un impact sur l’environnement. En effet, 1 m3 de grès de qualité génère 10 m3 de stériles.

De la découpe au jet d’eau à la haveuse en souterrain

Pour faire face à ces contraintes, la famille Loegel a décidé, en 2002, de missionner un bureau d’études pour confirmer la faisabilité d’une extraction souterraine horizontale. Dans cette optique, la société Carrière Loegel Rothbach a investi dans une haveuse, la première dans la découpe du grès.

Des arrêtés préfectoraux pour trois galeries d’essai ont été accordés dès 2005, et en 2007 pour trois galeries supplémentaires. Une demande d’exploitation pour 30 ans, étayée par les bureaux d’études Antea et Ote a été déposée en préfecture et accordée le 19 mai 2012.

La première haveuse Fantini est en exploitation depuis 2005 et une deuxième, identique à la première, a été livrée début avril (investissement de 450 k€ avec toutes les options).

Equipée d’un bras de 3 m, la haveuse découpera des galeries de 7 m de large et 6 m de hauteur par la méthode des piliers abandonnés de 6 m x 6 m. Le taux de défruitement sera de 75 %. Quelques boulons verticaux à la résine de 3 m aideront à la stabilité du toit en cas de nécessité.

Seule la première rangée de piliers sera de 15 m de large sur 6 m de profondeur.

L’exploitation se fera sur un front de 150 m de largeur et 200 m de profondeur horizontale.

Cette nouvelle méthode d’exploitation par chambres et piliers représente un bond technologique important. Elle répond à tous les critères de développement durable, en préservant la nature, en réduisant le trafic routier pour éliminer la découverte, en optimisant le rendement de la carrière et en pérennisant l’activité.

Le réseau de galeries ainsi obtenu trouvera, de plus, une utilisation certaine dans l’avenir. Séduite par le projet, la région Alsace a complété la démarche de la famille Loegel par un soutien financier portant sur la partie recherche et développement.

La moitié de la production part à l’export

Les blocs sont amenés à plusieurs postes de sciage : disque diamanté, scies monolames et multilames, scie à fil stationnaire. Plusieurs postes de taillage complètent la carrière et ne sont activés que sur commande, sans stock.

La production comprend :

• 8 000 m3 extraits pour environ 5 000 m3 de produits finis expédiés, dont 50 % sont exportés en Allemagne ;

• 80 000 m3 de déblais dont 30 000 m3 sont vendus ou évacués chaque année, mais représentant moins de 10 % du chiffre d’affaires (ce dernier est d’environ 2,5 M€).

La gestion de l’eau est assurée par un réservoir d’eau tampon installé sur la carrière. De l’eau propre, pompée dans la rivière Rothbach (dont le nom signifie eau rouge) et sévèrement filtrée, alimente la découpe à haute pression et les haveuses. De l’eau recyclée, venant partiellement du ruissellement en carrière et du sciage, est utilisée pour l’arrosage des pistes en été et le sciage. La floculation en bassin est utilisée quand les eaux sont trop chargées.



Source : SIM Bernard Thevenon, www.lasim.org/component/content/article/122-articles/339-a-la-decouverte-de…








Site pour une vision 360° de la carrière.
www.rothbach.com/carriere-gres.html


Dernière édition par jimmy25700 le Sam 26 Sep 2015 - 22:49; édité 2 fois
Revenir en haut
Skype
EXCAVATORXTREM
Administrateur

En ligne

Inscrit le: 11 Mar 2012
Messages: 11 818
Localisation: Aquitaine

MessagePosté le: Mer 1 Juil 2015 - 22:33    Sujet du message: Carrière Loegel Rothbach [67/Bas-Rhin] Répondre en citant

 Merci "jimmy" de partager !!

C'est super interressant ...

Exca

_________________
Administrateur du site TECHNIQUE-TP.leforum.eu

Passionné depuis toujours par les engins et les chantiers , j'ai eu le plaisir de pouvoir travailler dans le "TP" au fil de ma vie dans divers postes et d'assouvir ainsi ma passion


Revenir en haut
jimmy25700


Hors ligne

Inscrit le: 15 Juin 2012
Messages: 4 149
Localisation: Franche-comté 25

MessagePosté le: Mar 21 Juil 2015 - 19:01    Sujet du message: Carrière Loegel Rothbach [67/Bas-Rhin] Répondre en citant

Hier après-midi , direction la carrière pour une visite plus approfondis du site.
Avant de posté mes photos, je tenais à dire un E.N.O.R.M.E MERCI à tout le personnel et en particule à la direction pour cet accueil hors du commun ! Je savais que les Alsaciens était super accueillant, mais la !! Vous êtes géniaux!! Avec cet énorme surprise avant de partir , c'était géant !! MERCI et à la prochaine !! Okay

Tout d'abord , les photos éxtérieur avant de pénétré dans les galeries !
La vue que l'on peut avoir avant d'arrivé aux bureaux.

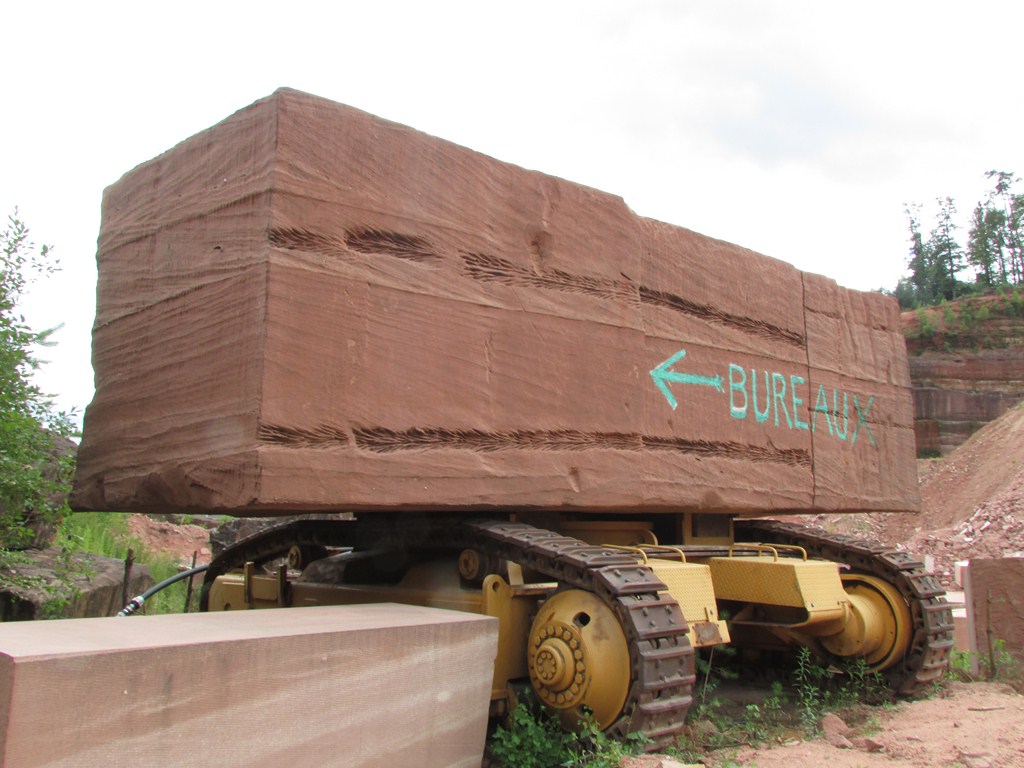

Cet "élément de déco" qui résume bien l'entreprise, du vieux matériel rare, dans un des seuls site d'extraction sous-terrain de Grès en France. Un lieux unique !

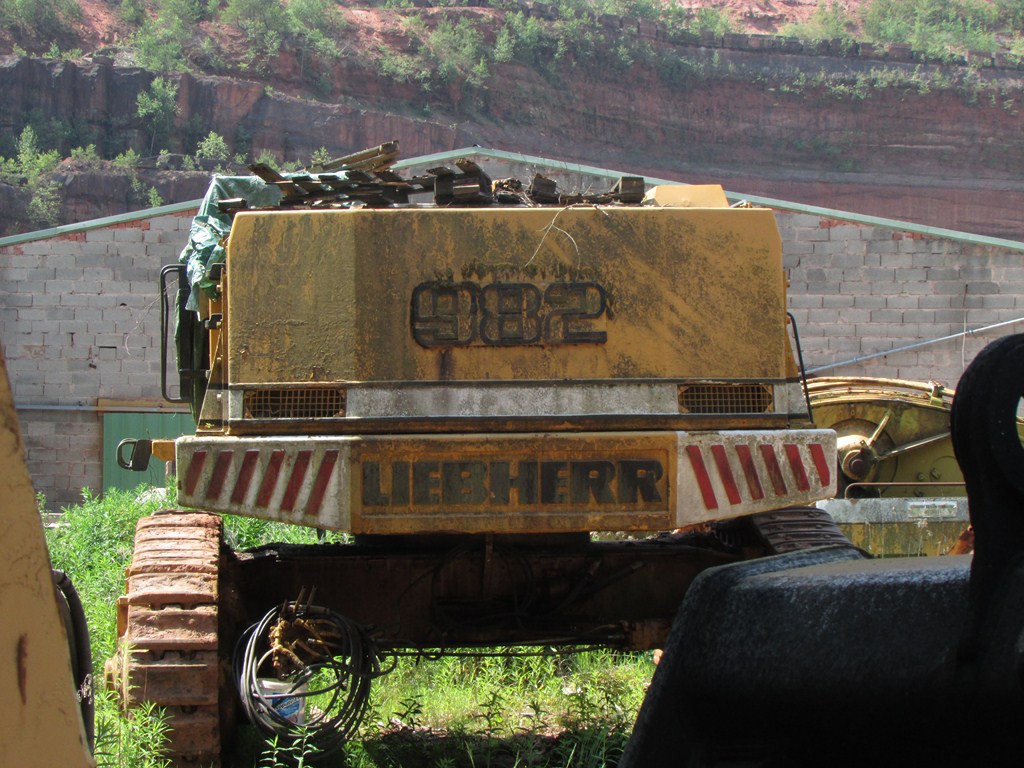

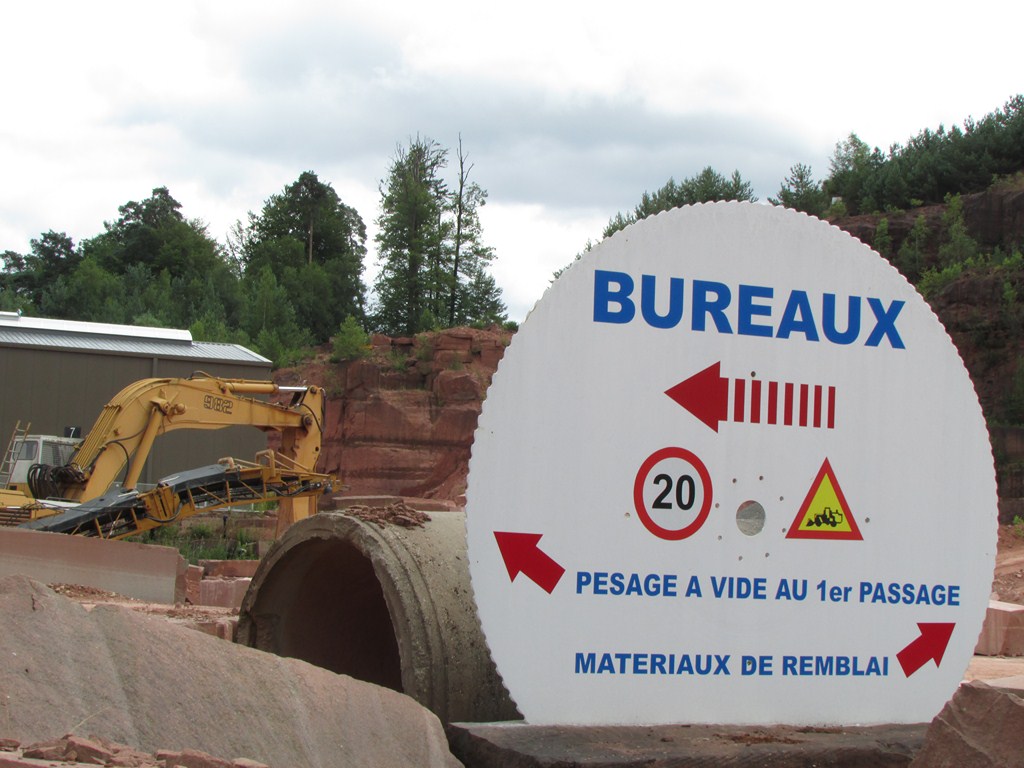

Dès l'entrée, on est fixé sur les machines du site, à gauche Raboteuse et 982, à droite, le panneau n'est autre qu'un morceau de scie circulaire.


Revenir en haut
Skype
jimmy25700


Hors ligne

Inscrit le: 15 Juin 2012
Messages: 4 149
Localisation: Franche-comté 25

MessagePosté le: Mar 21 Juil 2015 - 19:06    Sujet du message: Carrière Loegel Rothbach [67/Bas-Rhin] Répondre en citant

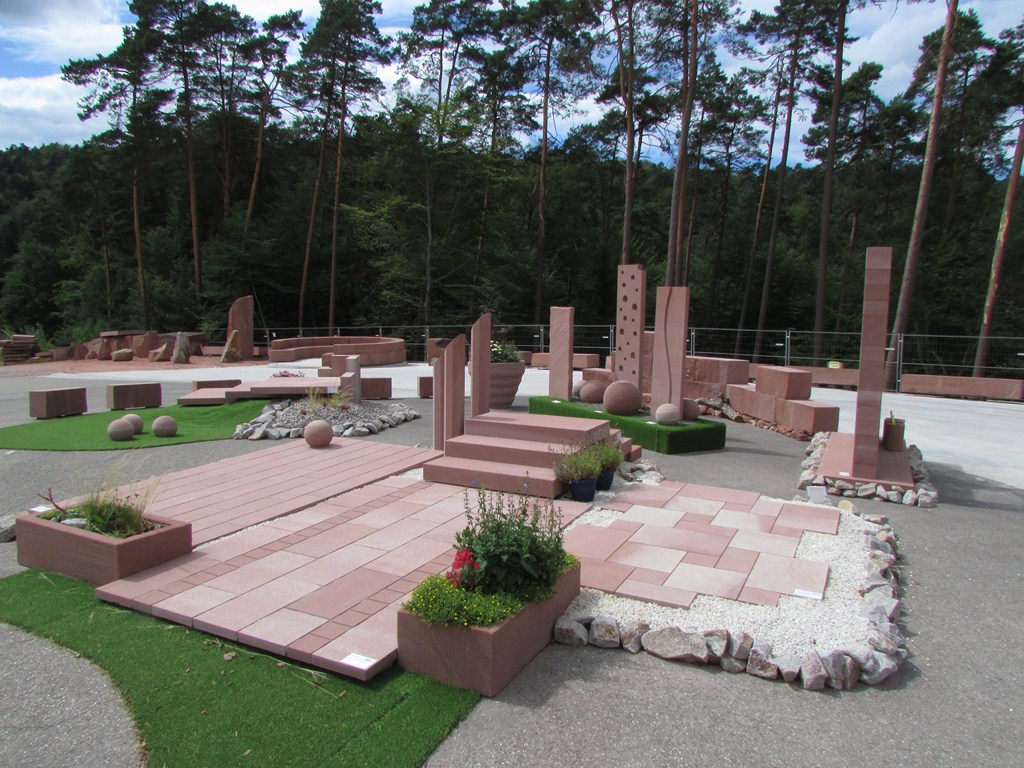

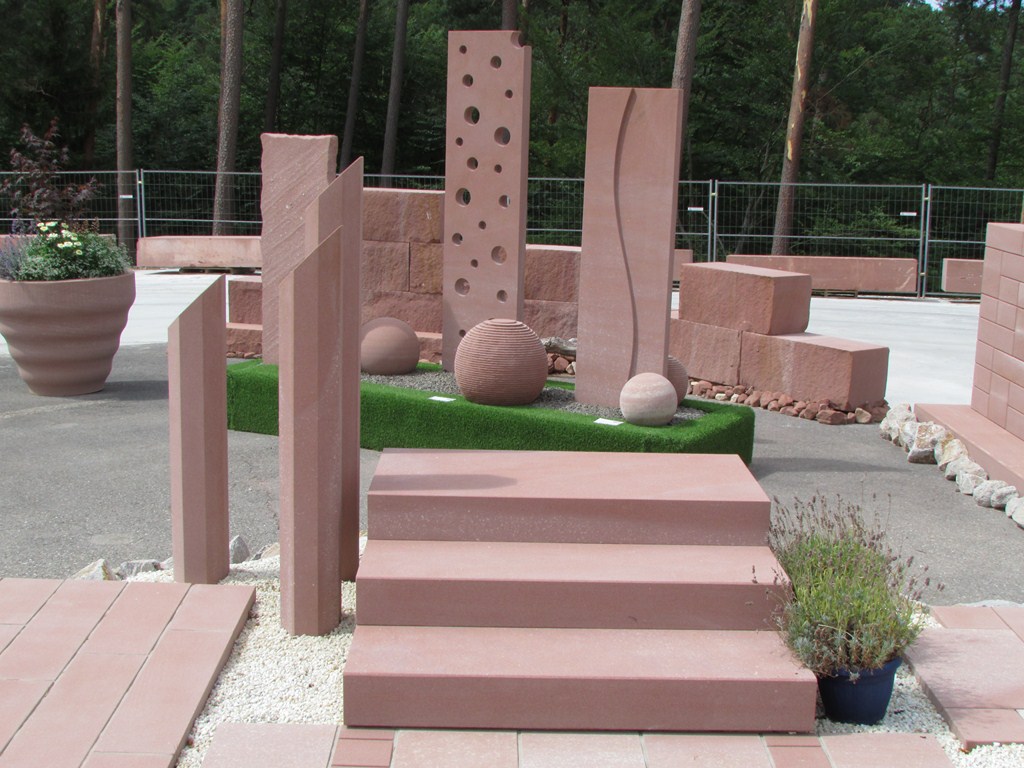

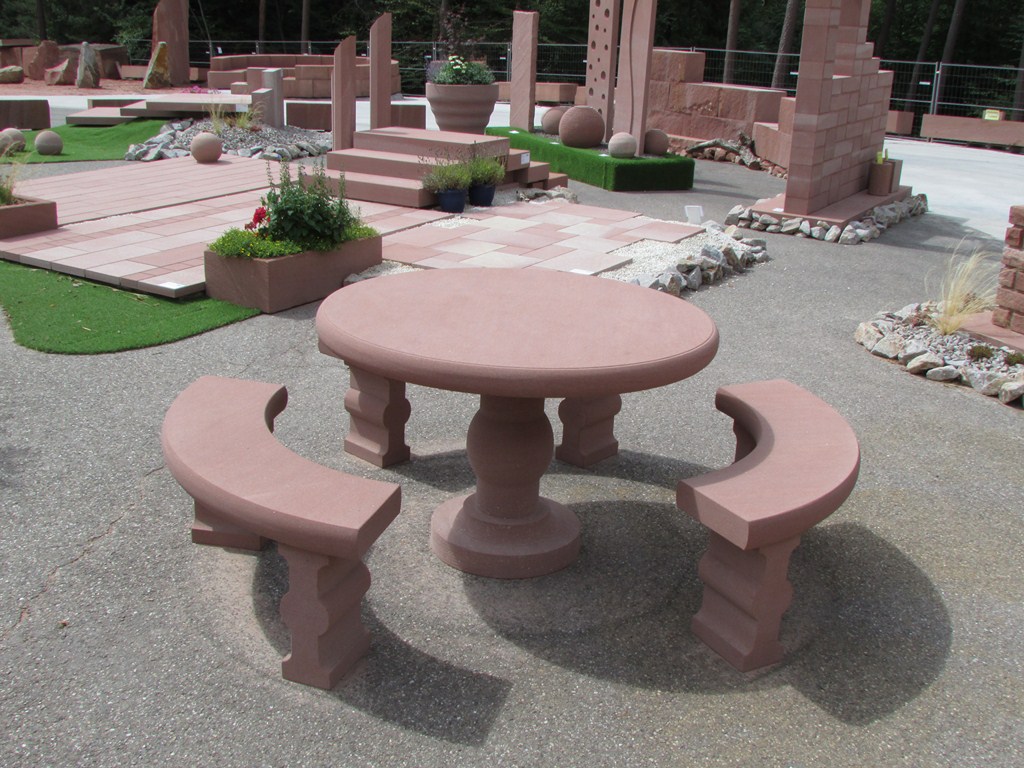

Devant les bureaux ce trouve une mise en scène de ce que peut réalisé Loegel, le jardin du grès. C'est dingue, quand l'on vois les bloques de 15T brutes qui sortent des galeries, on a du mal à s'imaginé avoir un tel résultat. C'est vraiment superbe !






Dernière édition par jimmy25700 le Sam 26 Sep 2015 - 22:26; édité 1 fois
Revenir en haut
Skype
jimmy25700


Hors ligne

Inscrit le: 15 Juin 2012
Messages: 4 149
Localisation: Franche-comté 25

MessagePosté le: Mar 21 Juil 2015 - 19:12    Sujet du message: Carrière Loegel Rothbach [67/Bas-Rhin] Répondre en citant

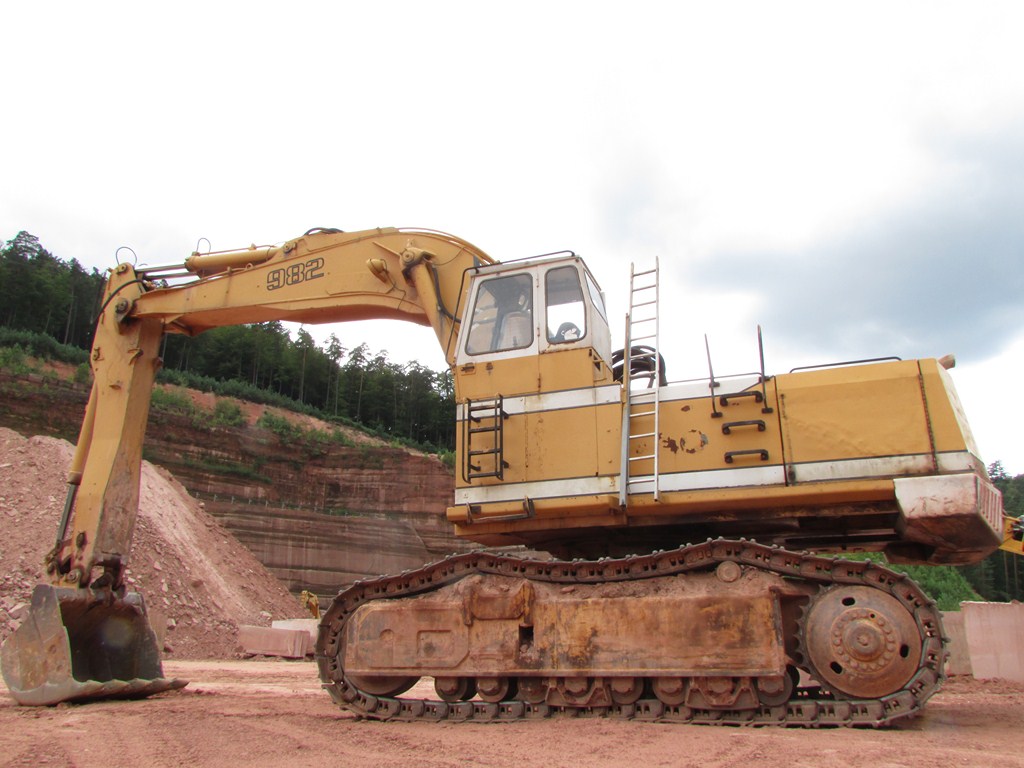

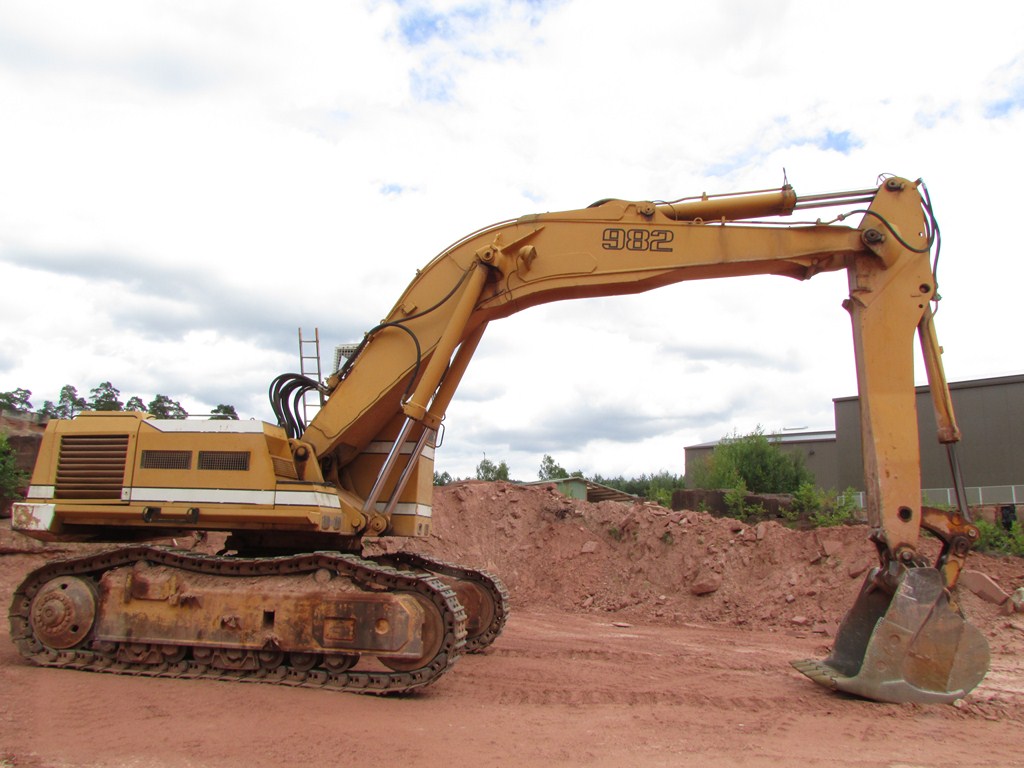

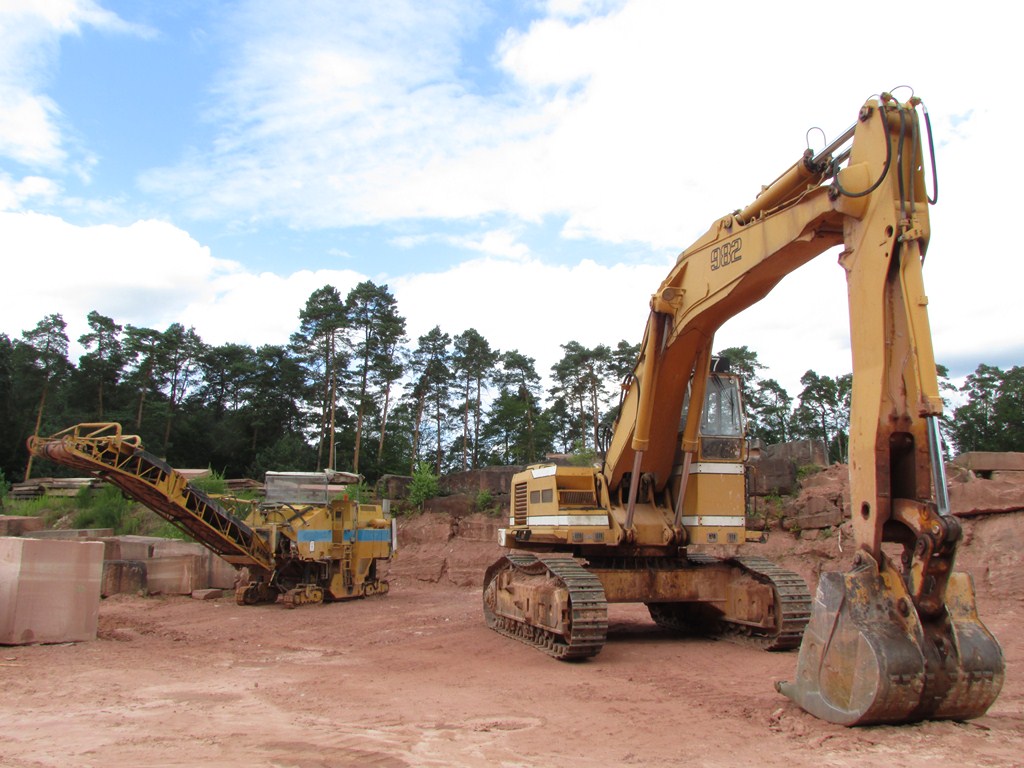

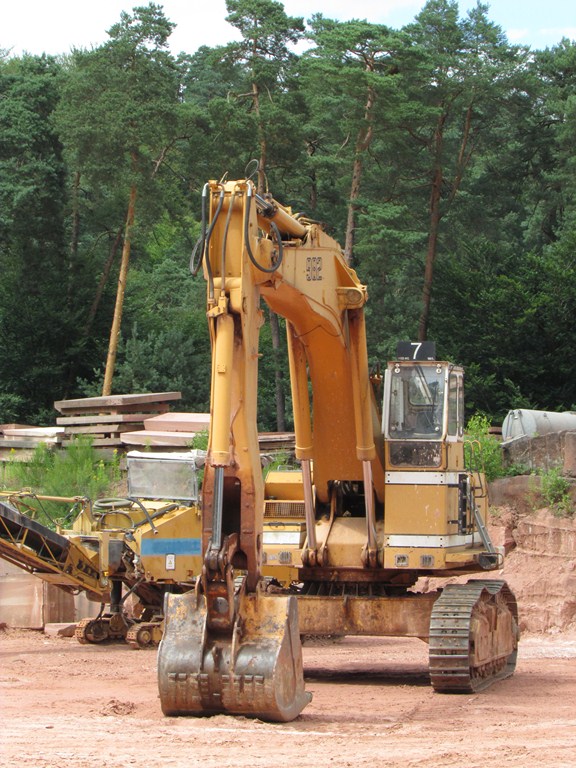

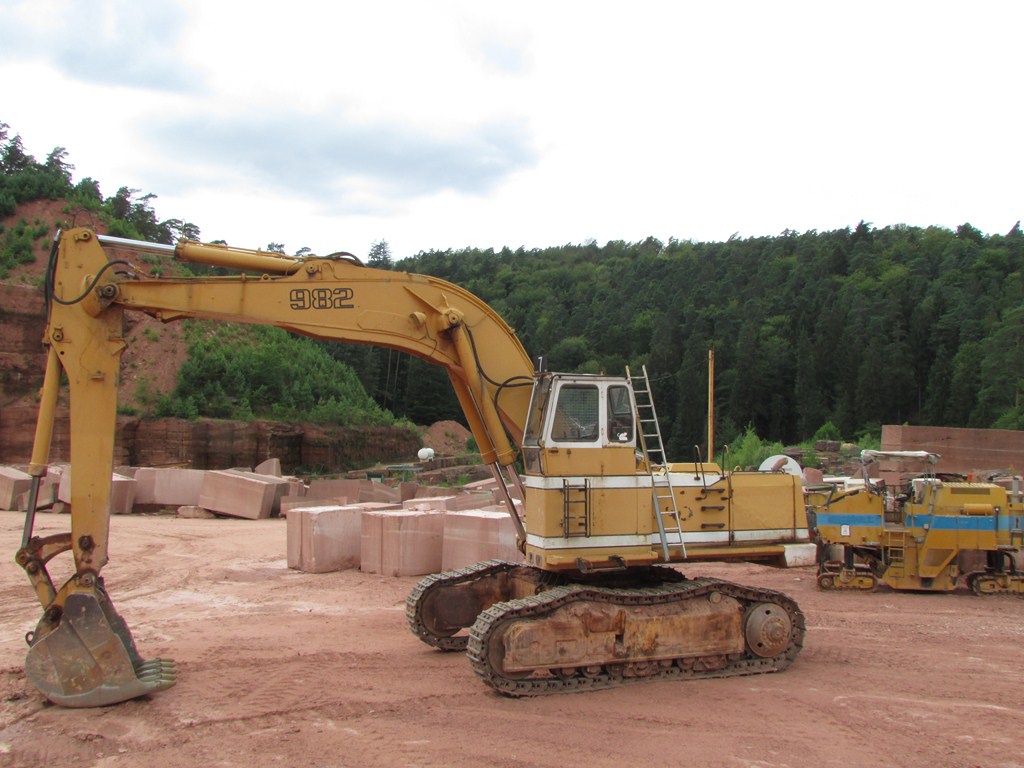

Après les bureaux, on s'enfonce au coeur du site, avec pour commencer, la Liebherr 982 avec cabine rehaussée (N°07) au côté de la raboteuse. Y'a pas à chipoté, le matériel d'époque était vraiment jolie !






Revenir en haut
Skype
jimmy25700


Hors ligne

Inscrit le: 15 Juin 2012
Messages: 4 149
Localisation: Franche-comté 25

MessagePosté le: Mar 21 Juil 2015 - 19:14    Sujet du message: Carrière Loegel Rothbach [67/Bas-Rhin] Répondre en citant

Je pourrai resté des heures devant de tels machines !




Revenir en haut
Skype
jimmy25700


Hors ligne

Inscrit le: 15 Juin 2012
Messages: 4 149
Localisation: Franche-comté 25

MessagePosté le: Mar 21 Juil 2015 - 19:16    Sujet du message: Carrière Loegel Rothbach [67/Bas-Rhin] Répondre en citant

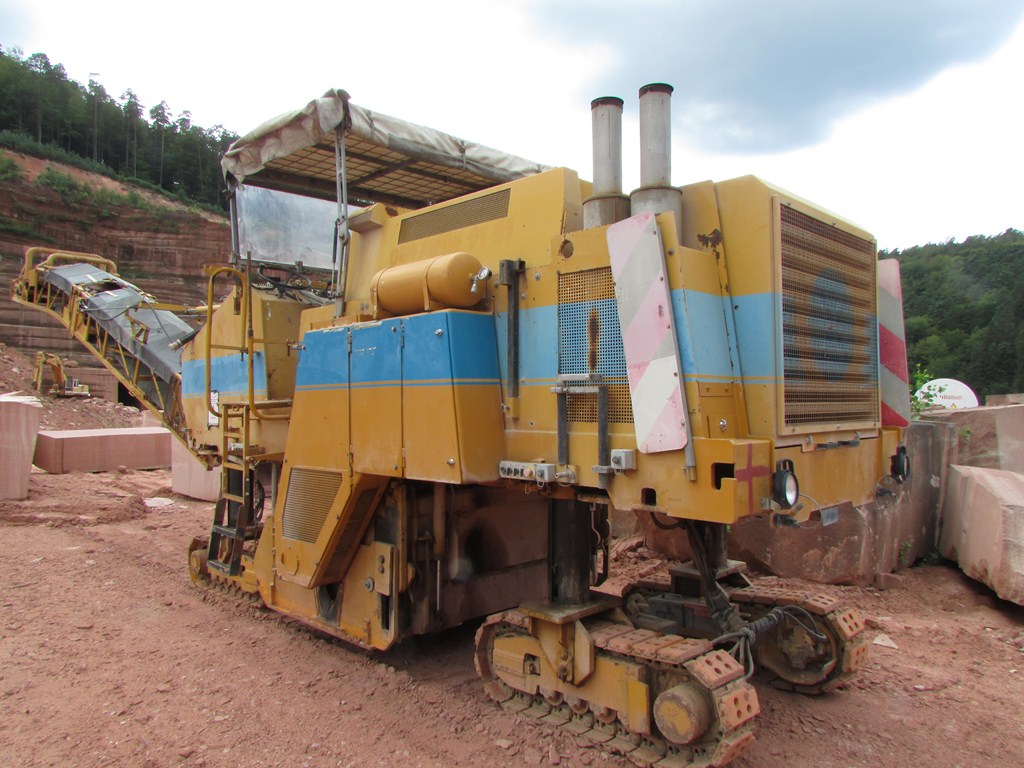

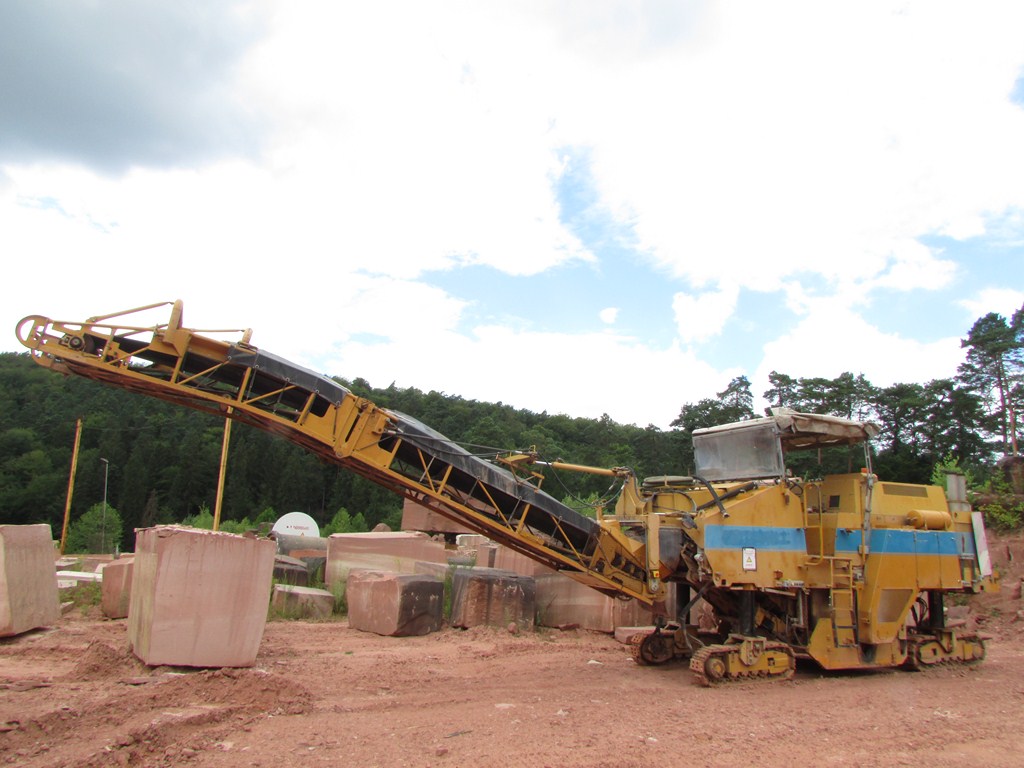

La raboteuse, très rarement utilisée.




Revenir en haut
Skype
jimmy25700


Hors ligne

Inscrit le: 15 Juin 2012
Messages: 4 149
Localisation: Franche-comté 25

MessagePosté le: Mar 21 Juil 2015 - 19:28    Sujet du message: Carrière Loegel Rothbach [67/Bas-Rhin] Répondre en citant

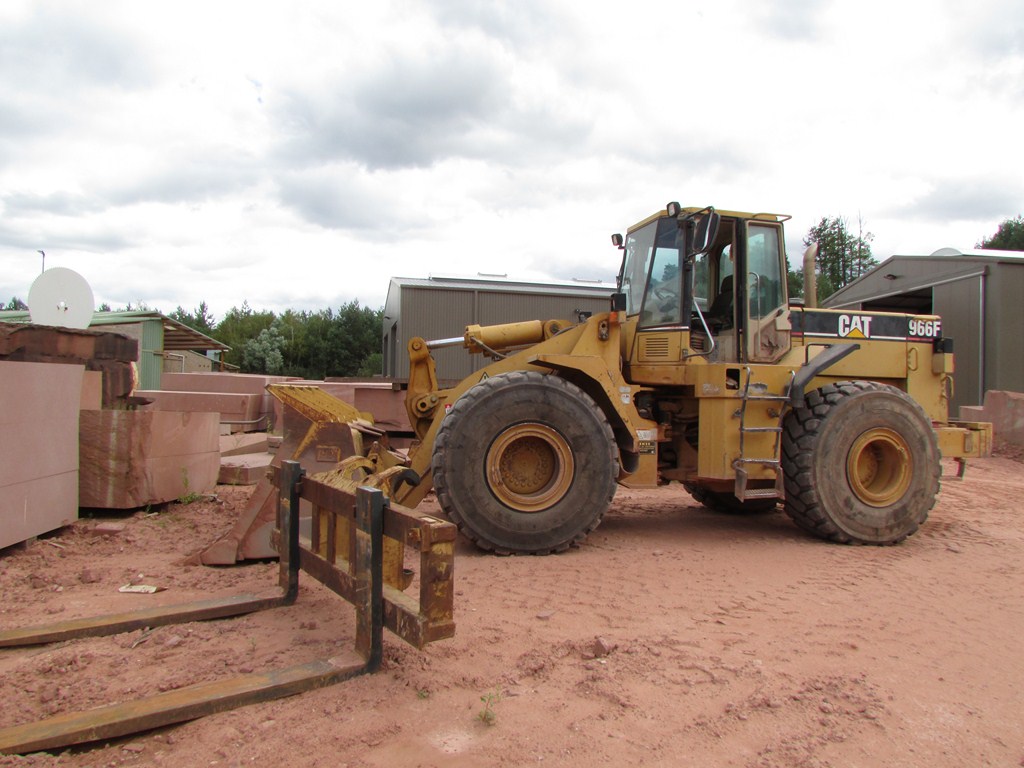

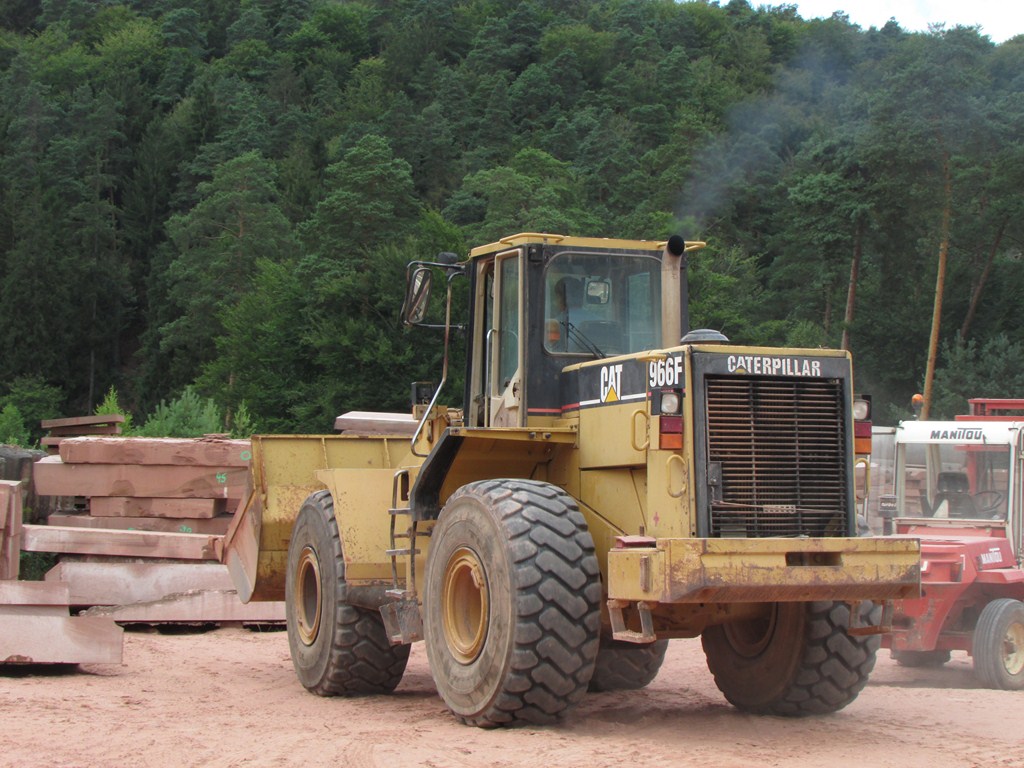

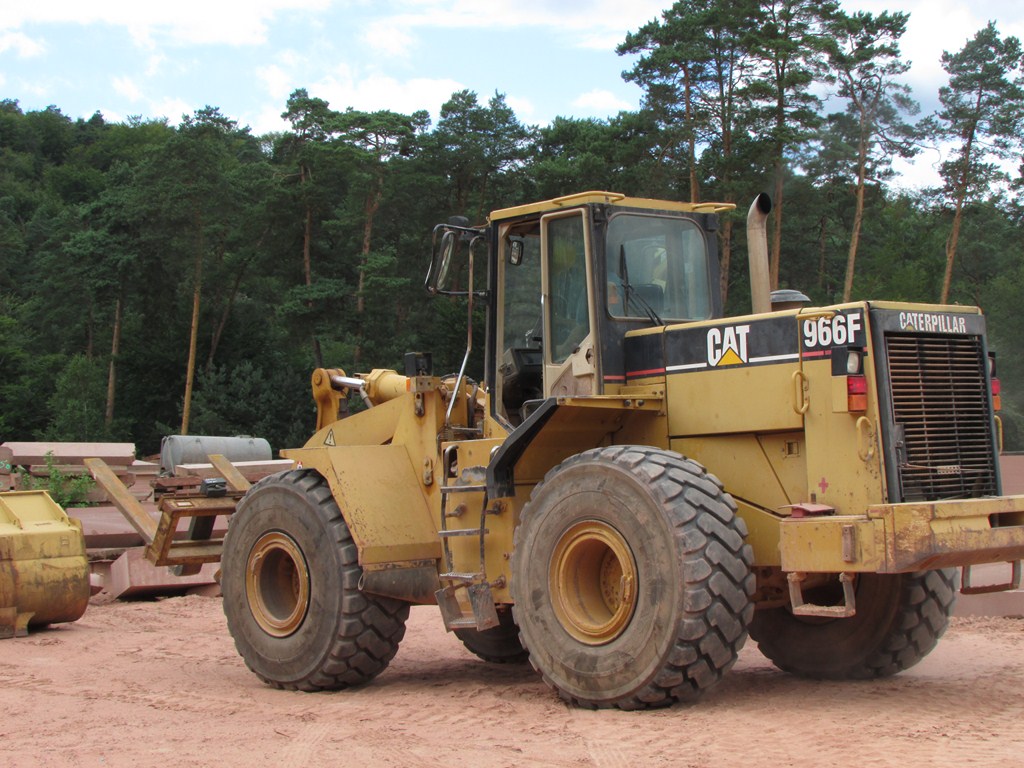

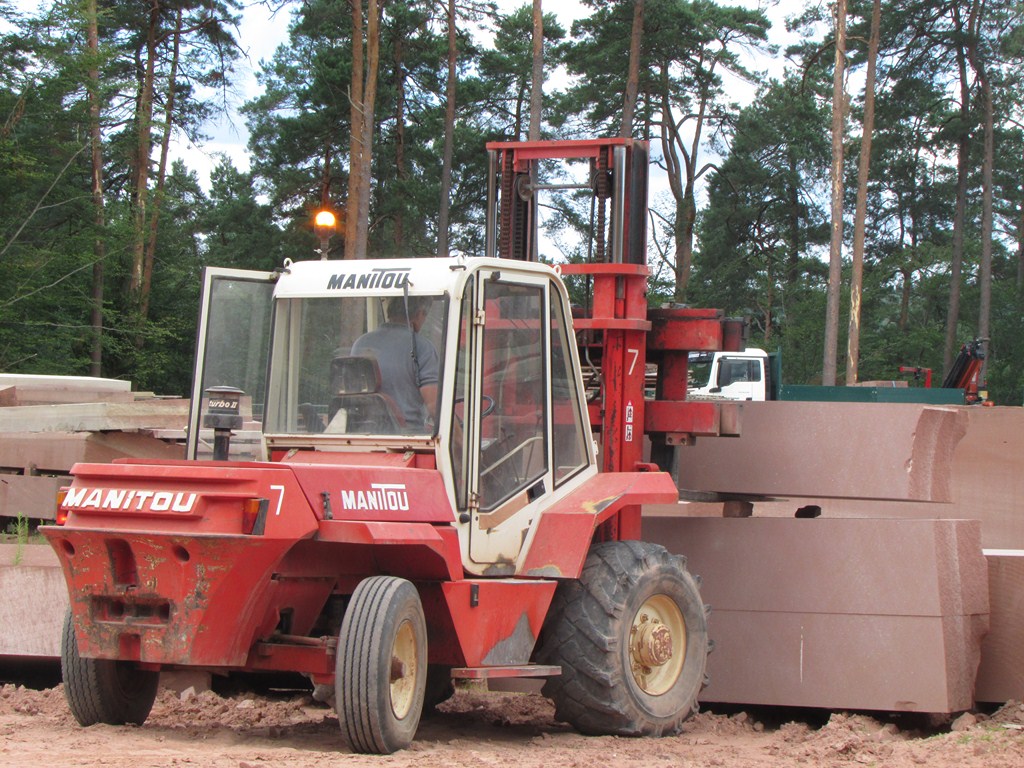

Au dessus, sur le stockage des blocs, une 966F et un chariot élévateur étaient en action.






Revenir en haut
Skype
jimmy25700


Hors ligne

Inscrit le: 15 Juin 2012
Messages: 4 149
Localisation: Franche-comté 25

MessagePosté le: Mar 21 Juil 2015 - 19:39    Sujet du message: Carrière Loegel Rothbach [67/Bas-Rhin] Répondre en citant







Revenir en haut
Skype
jimmy25700


Hors ligne

Inscrit le: 15 Juin 2012
Messages: 4 149
Localisation: Franche-comté 25

MessagePosté le: Mar 21 Juil 2015 - 19:41    Sujet du message: Carrière Loegel Rothbach [67/Bas-Rhin] Répondre en citant

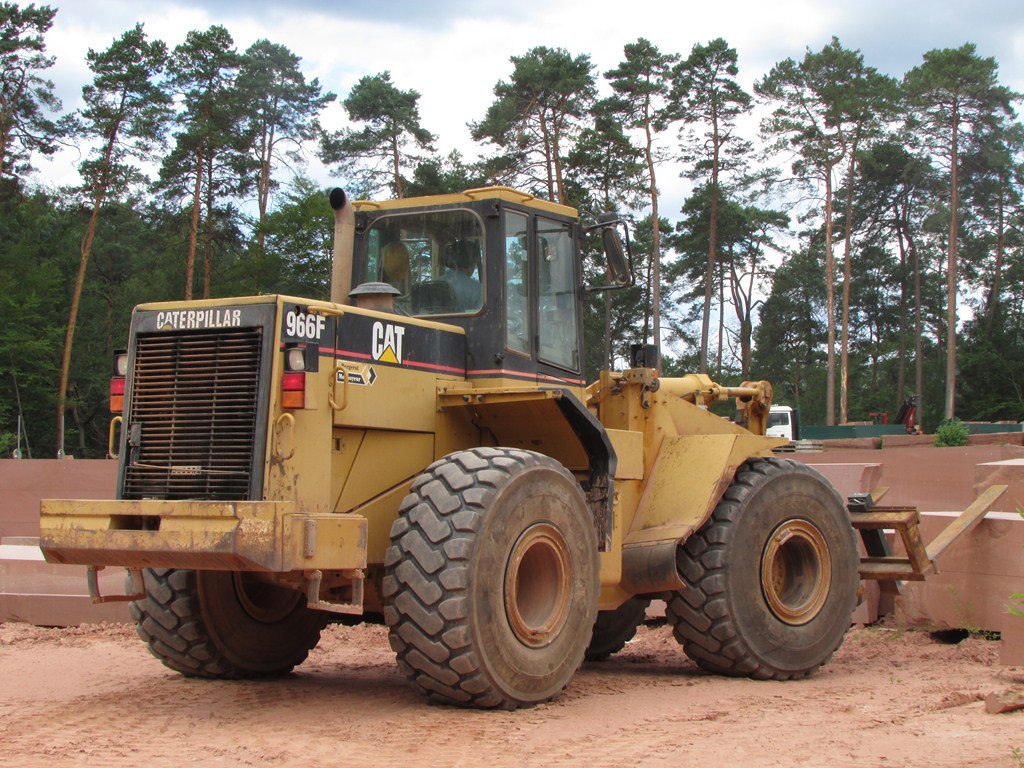

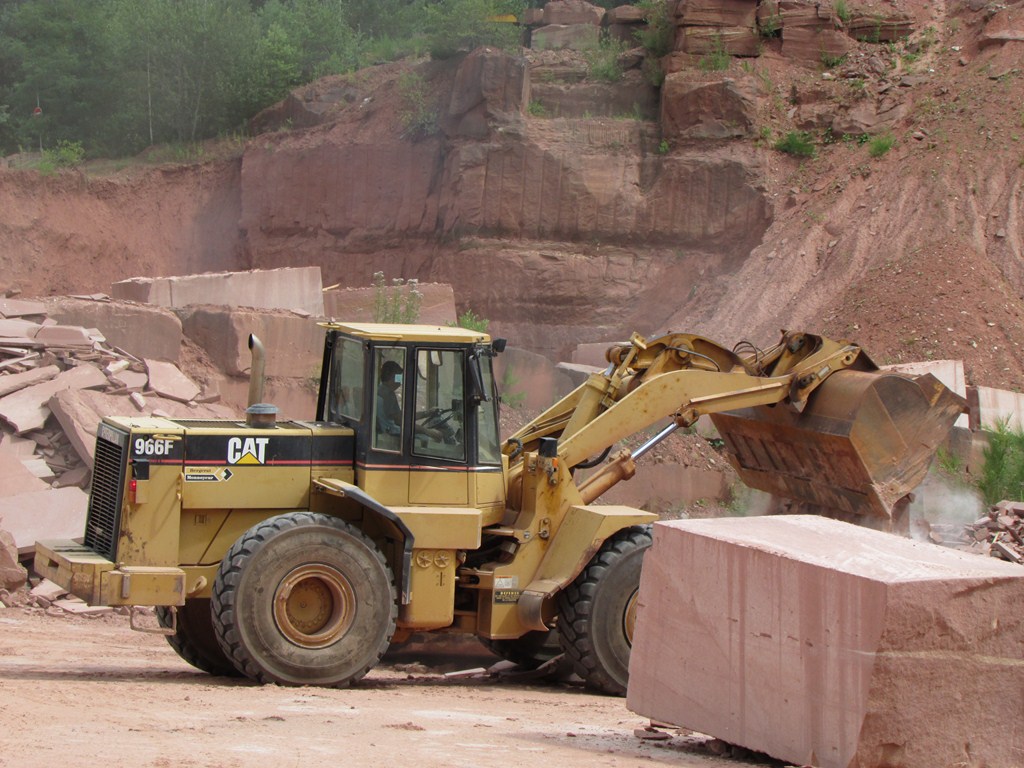

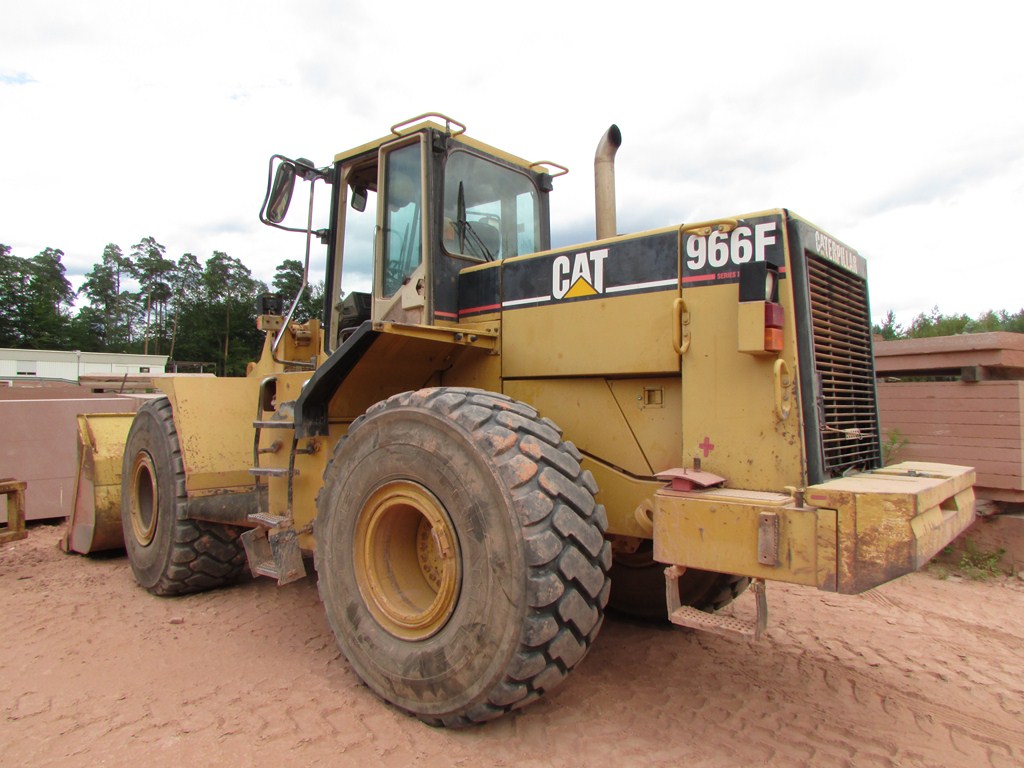

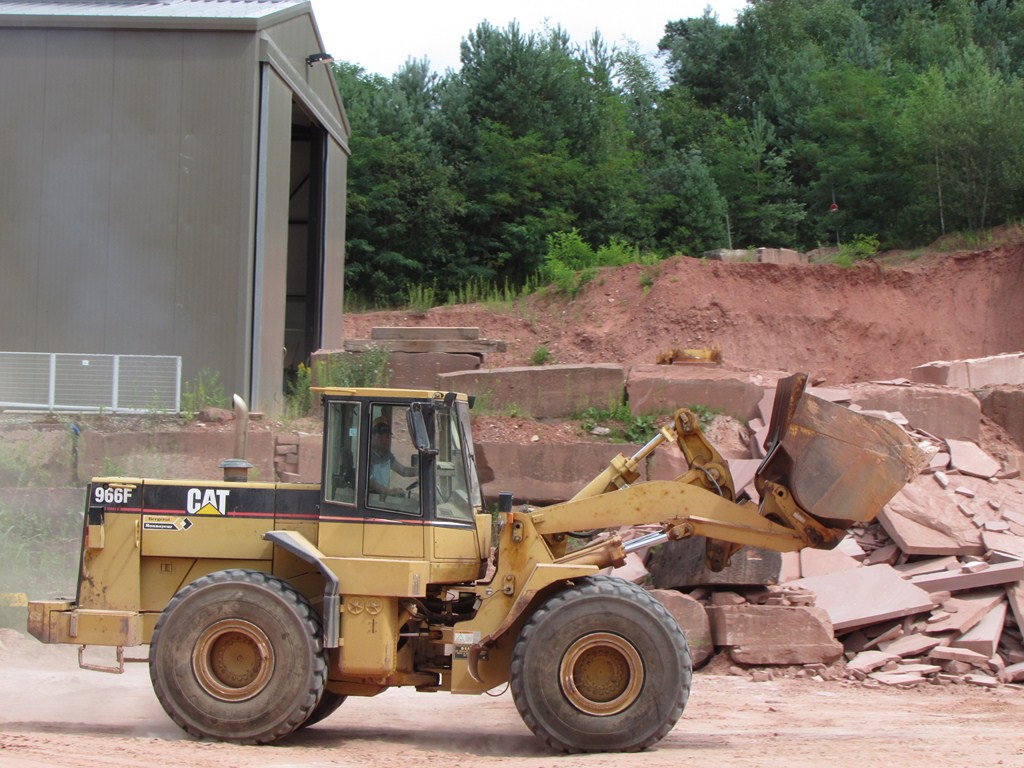

La 966 qui évacue les déchets du à la découpe.




Revenir en haut
Skype
jimmy25700


Hors ligne

Inscrit le: 15 Juin 2012
Messages: 4 149
Localisation: Franche-comté 25

MessagePosté le: Mar 21 Juil 2015 - 19:44    Sujet du message: Carrière Loegel Rothbach [67/Bas-Rhin] Répondre en citant

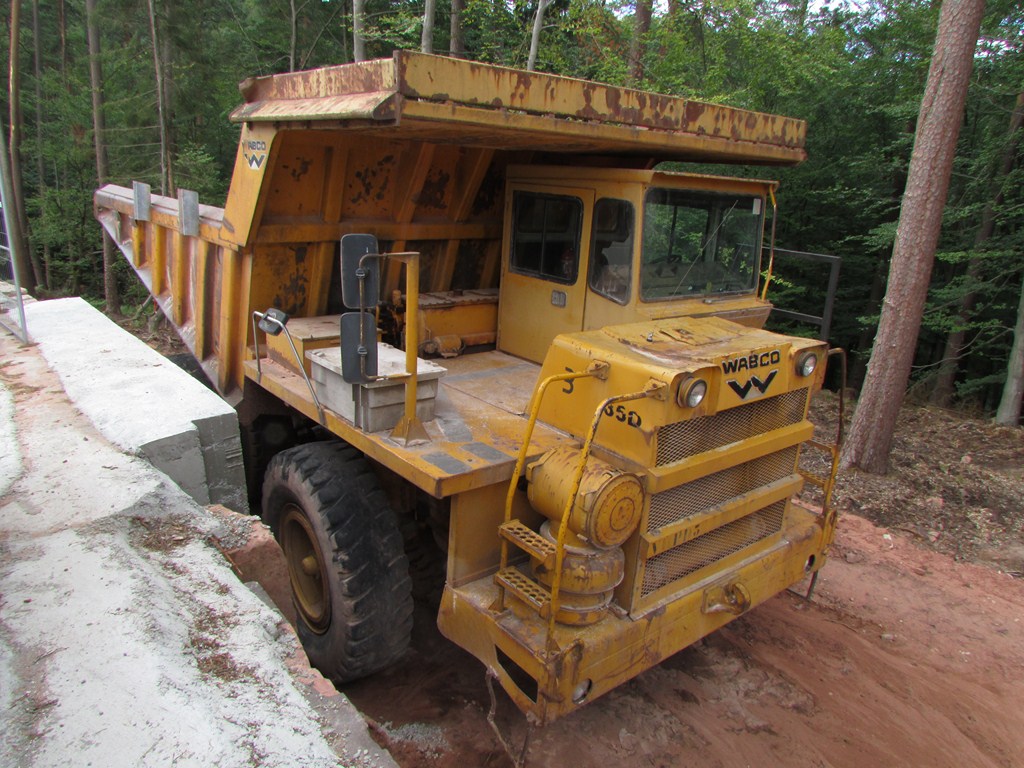

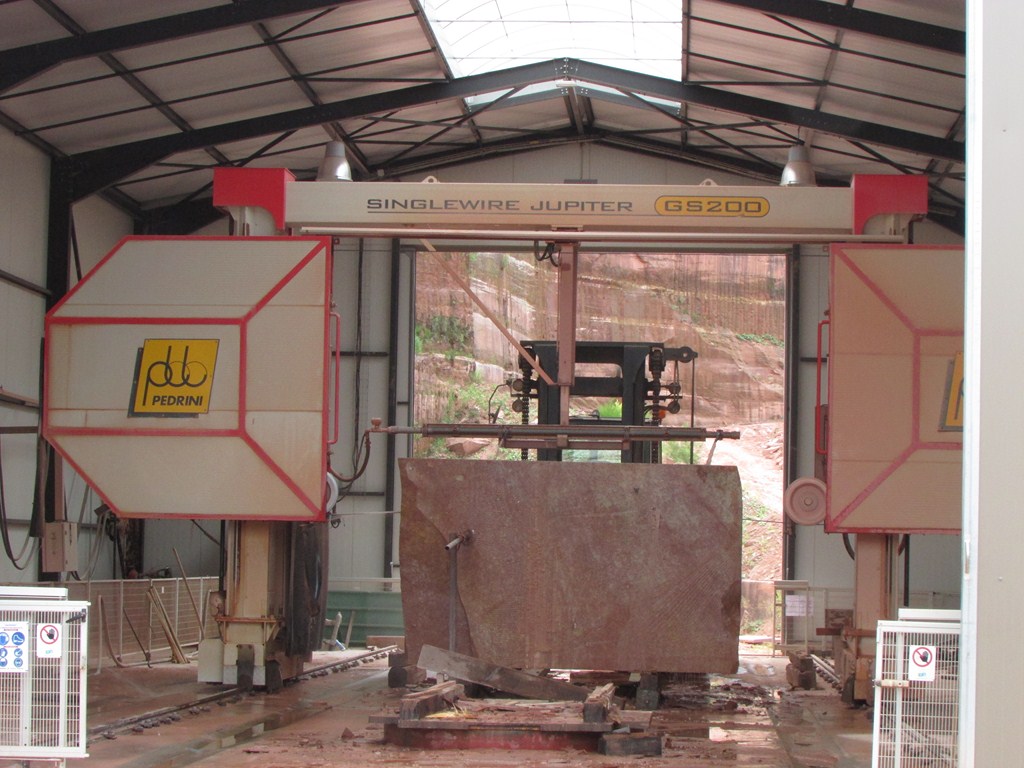

On remonte ensuite aux hangars, avec cette unique photo d'une PEDRINI (Italie) à l'oeuvre, J'était plus concentré vers les engins.


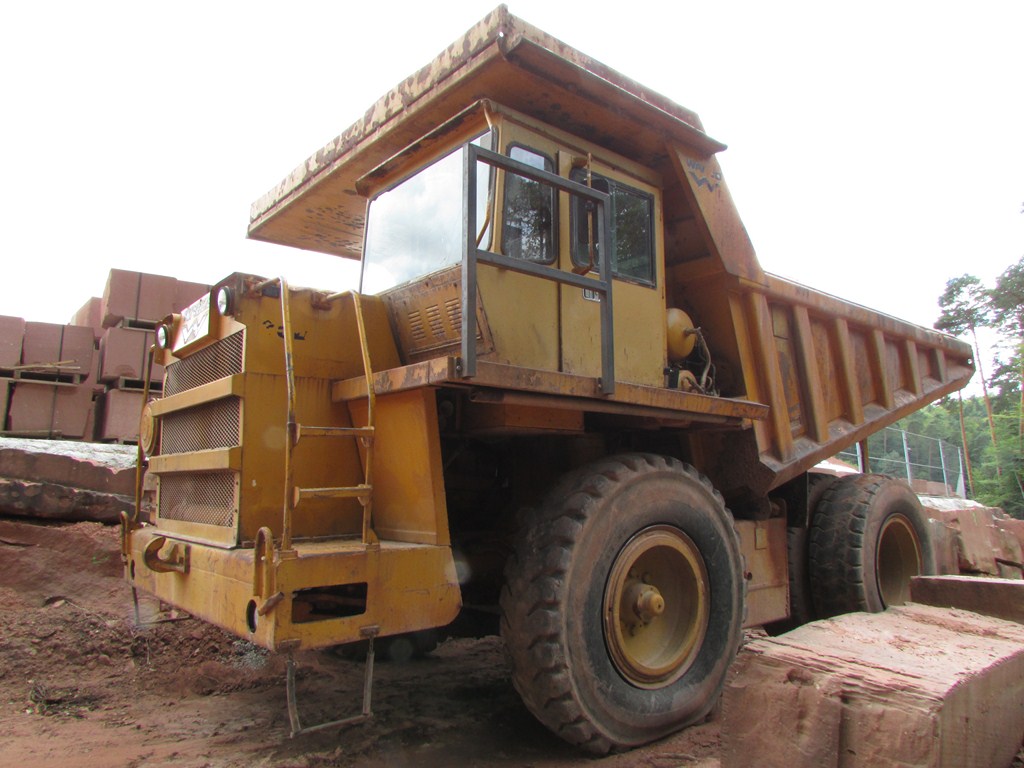

Le Wabco, caché derrière les bureaux côté foret.




Dernière édition par jimmy25700 le Sam 26 Sep 2015 - 22:30; édité 1 fois
Revenir en haut
Skype
